EtherNet IP/Modbus 網關
型號：ENB-302MI V4.1 400 613 9938
基本說明：ENB-302MI網關通過EtherNet/IP協議與Modbus協議或其他自定義串口協議（視具體的協議而定）的相互轉換，可以將多臺串口設備接入EtherNet/IP網絡，并可輕松實現數據的雙向交換。串口1支持RS485，串口2支持RS485或者RS232，用戶可根據實際需要，在訂貨時指明。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、接口豐富，支持RS485接口或者RS232接口。用戶可根據需求在訂貨時指明型號。 |
| 2、串口內置終端電阻，適應各種復雜通訊環境。 |
| 3、雙以太網口，內置以太網交換功能，支持級聯。 |
| 4、支持靜態配置IP和DHCP，DHCP超時后自動分配默認IP:192.168.0.11。 |
| 5、支持Non-DLR功能，可以直接接入DLR環網中。 |
| 6、簡單易用的配置軟件ME-123，并且具有強大的調試功能。 |
技術特性
| 1、EtherNet/IP網絡與兩個Modbus網絡相互獨立； |
| 2、以太網自適應，內置以太網交換功能，支持級聯； |
| 3、支持ODVA標準EtherNet/IP通信協議； |
| 4、串口參數： ①波特率：1200-115.2Kbps可選； ②數據位：7位、8位； ③校驗位：無、奇、偶可選； ④停止位：1、2位可選； |
| 5、ENB-302MI網關作為Modbus主站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H、17H號功能； ②格式：RTU格式和ASCII格式； ③功能：寫命令連續輸出、禁止輸出、逢變輸出和輸出一次的可選擇功能； ④每個主站最多可配置100條Modbus命令； ⑤支持自動降級功能； ⑥支持I/O狀態字； ⑦ 支持輸入數據超時清零/保持設置； ⑧支持控制字功能，有關閉、全部命令和僅寫命令可選擇； ⑨支持“字節交換”功能，便于用戶解決兩個網絡間數據的大端小端格式問題； |
| 6、EtherNet/IP最大輸入輸出字節數：
最大輸入字節數為492Bytes，（若使用通用模式，最大輸入字節數為256Bytes，包含校驗字節）。 最大輸出字節數為492Bytes，（若使用通用模式，最大輸入字節數為256Bytes，包含校驗字節）。 |
| 7、供電：24VDC（9V ~ 30V），110mA（24VDC）； |
| 8、工作環境溫度：-40℃ ~ 70℃, 相對濕度5% ~ 95%（無凝露）； |
| 9、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 10、安裝：35mm導軌； |
| 11、防護等級：IP20； |
快速應用指南
典型應用

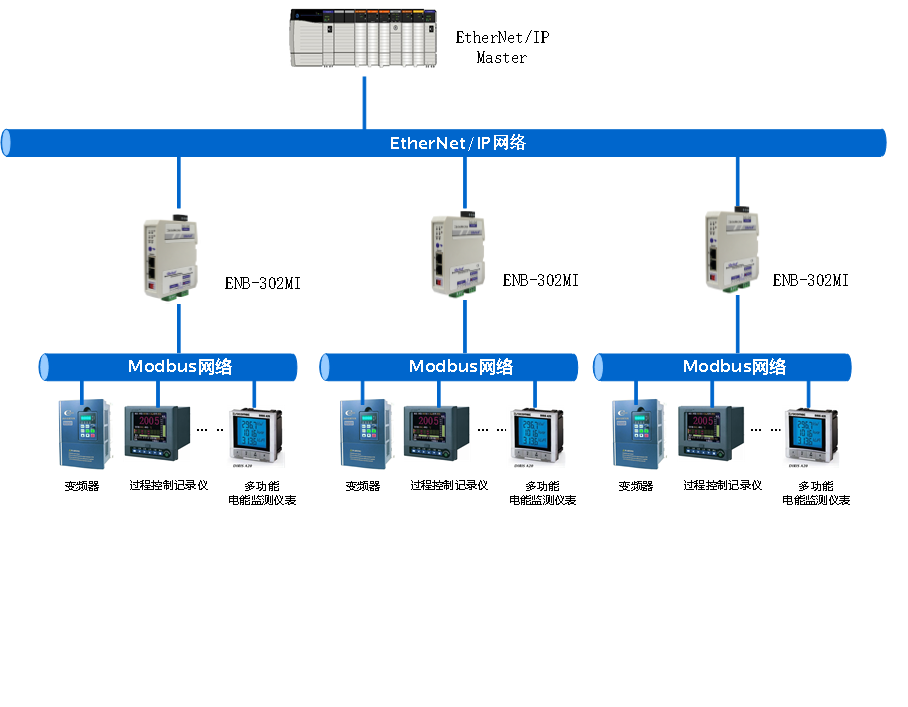

ENB-302MI可以將Modbus設備連接到EtherNet/IP網絡上，實現帶有EtherNet/IP接口的PLC（或PC）與Modbus設備的相互通信。
下面是ENB-302MI的典型應用。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.01.08 | |
| 網關配置軟件 | 軟件 | 2024.07.31 | |
| EDS文件 | EDS 文件 | 2024.07.31 |
相關產品
| 產品型號 | 以太網協議 | 串口協議 | 串口數量 | 網口數量 |
| MEC-325 V4.3 | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485口） | 2 | MEC-325 V1.7 | EtherNet/IP | Modbus 主站/自由口協議 | 2（串口1為RS485，串口2為RS232） | 1 | ENB-301MI | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485與RS232可選） | 1 | ENB-302MI | EtherNet/IP | Modbus 主站/自由口協議 | 2（RS485口） | 2 | EMR-302 | EtherNet/IP（DLR） | Modbus 主站/自由口協議 | 2（RS485口） | 2 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

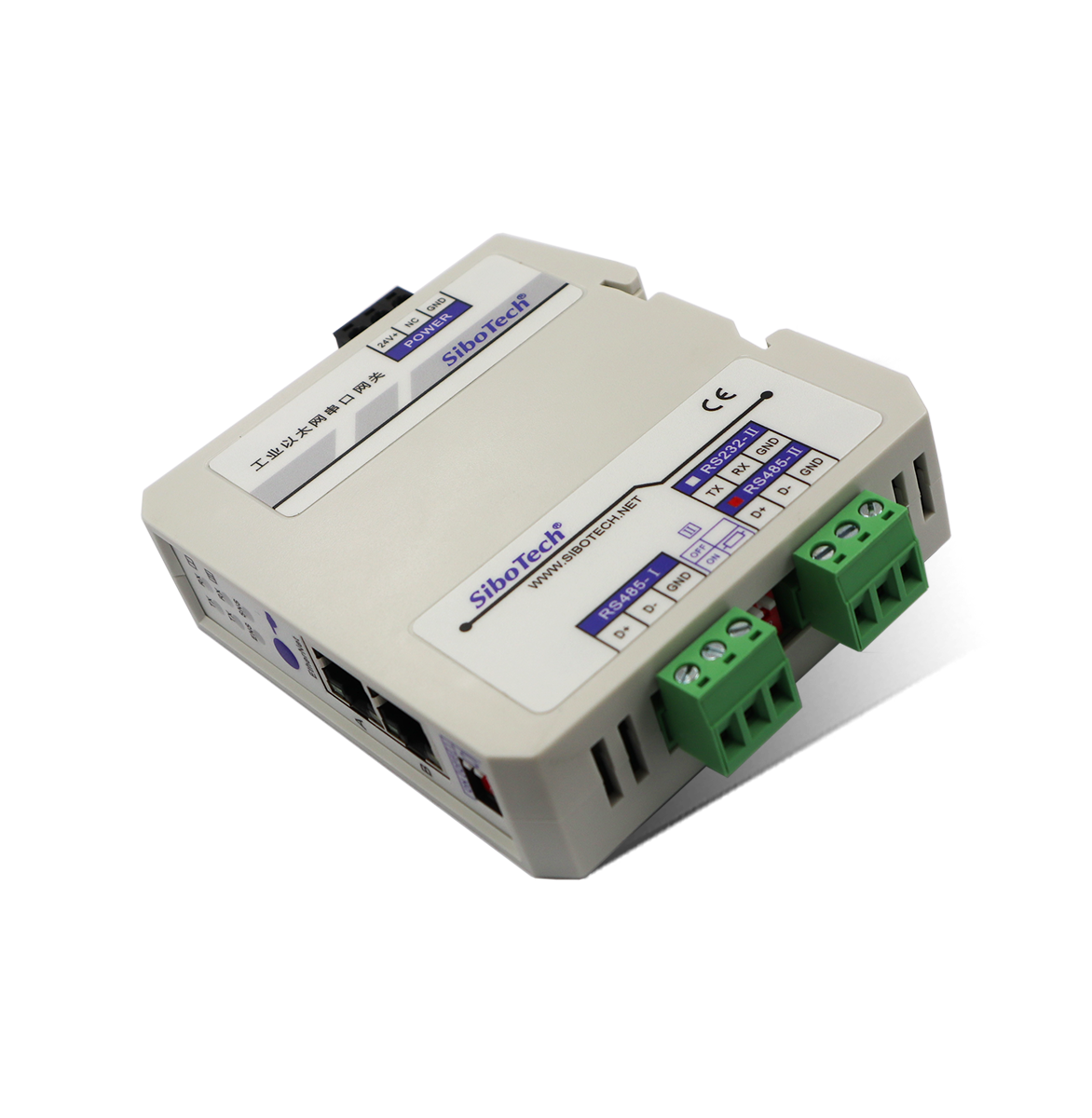

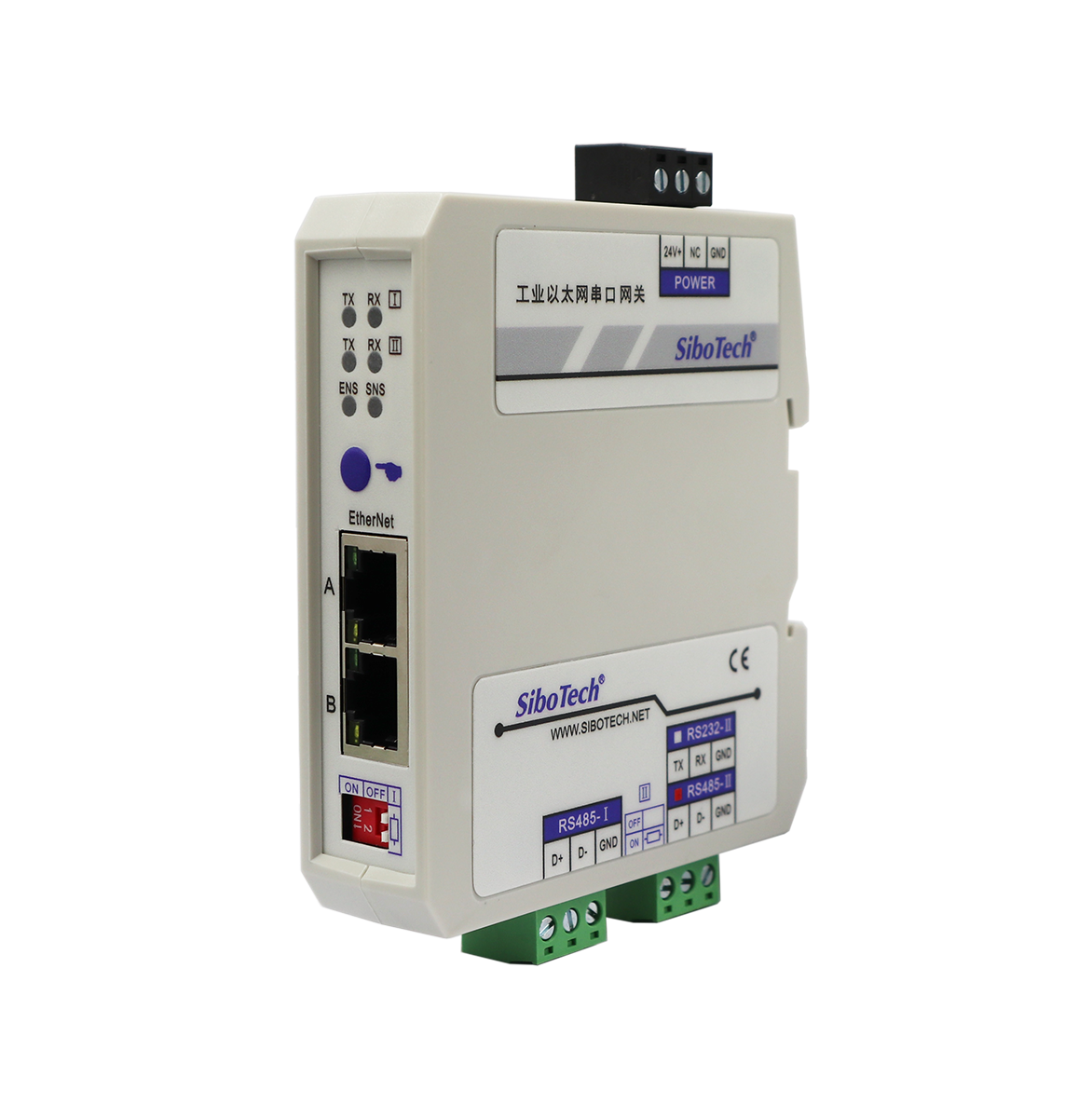

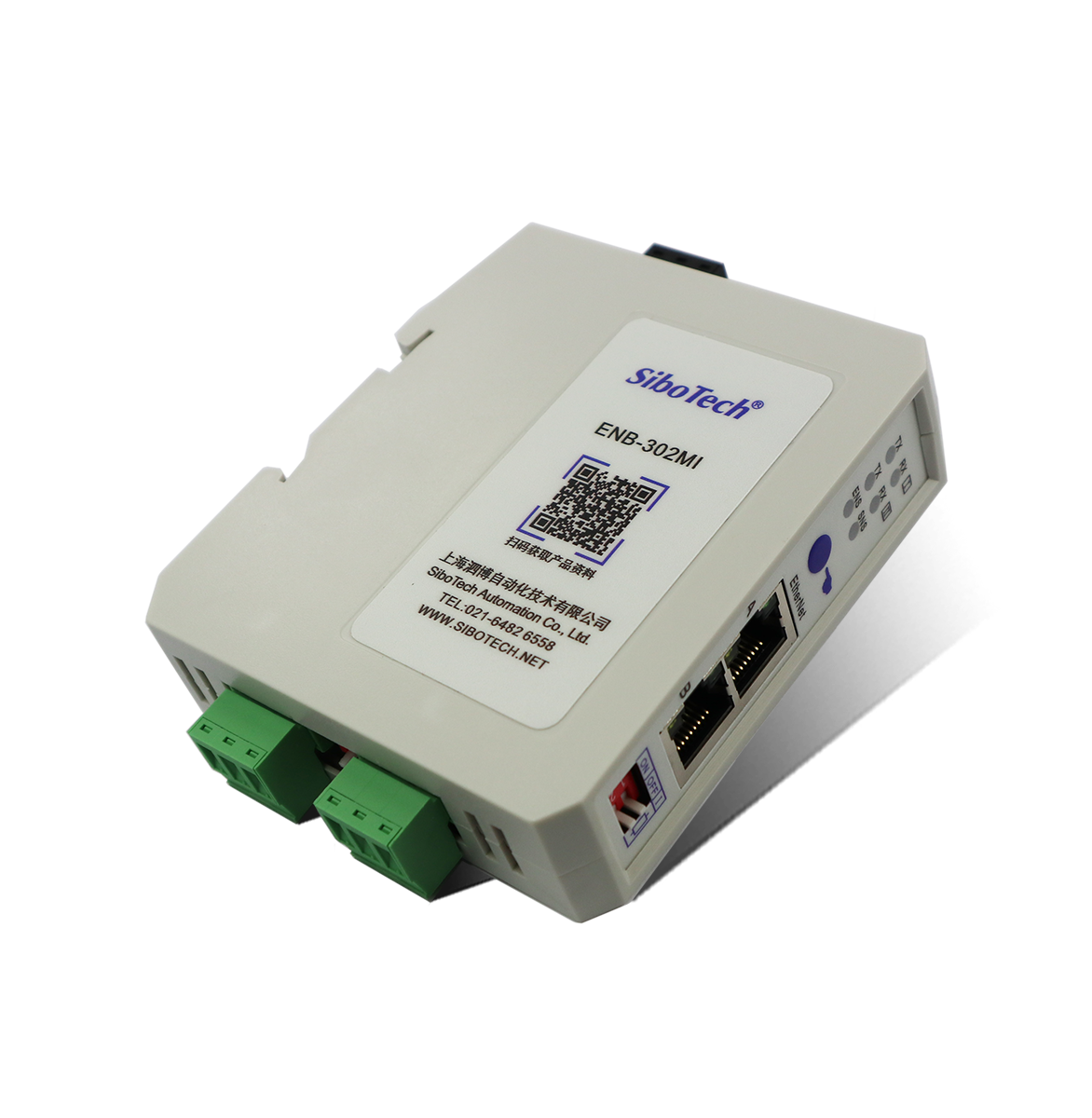

產品外觀
開發套件
相關案例
| 1、SiboTech工業以太網解決方案 |
以往版本
| 產品版本 | 說明書 | 軟件 | EDS | 全部下載 |
| ENB-302MI V3.1 | ||||
| ENB-302MI V2.4 |
