三通道HART / Modbus網關

型號：HTM-631 400 613 9938

基本說明：實現Modbus總線與3個HART回路上的儀表進行互聯通訊。

添加到收藏夾
產品特點
1、多通道：多達3個相互獨立的HART通道，每通道最多可設置100條HART命令；
2、豐富的調試功能：配置軟件支持HART從站設備的診斷和調試，方便用戶的通信測試；；
3、Modbus支持最高115200波特率，支持RTU和ASCII碼格式；
4、RS485接口可以與一個HART通道進行透明傳輸；
技術特性
1、HART可作為第一主站或第二主站；
2、支持3個HART通道，每個通道多點模式下可支持連接15臺儀表；
3、每個HART通道既可工作于單點模式，又可工作于多點模式；
4、單點工作模式下，支持從站設備數據的陣發操作；
5、支持HART協議所有命令；
6、每條HART命令可配置為逢變輸出、輪詢輸出、初始化輸出或不輸出；
7、HART每通道最多支持100條用戶命令，HART輸出數據緩沖區高達2000字節，輸入數據緩沖區高達3000字節；
8、每通道可選擇使用內部或外部采樣電阻；
9、網關與HART回路采用變壓器隔離，隔離電壓 1KV；
10、通道之間無電氣聯系；
11、Modbus接口為標準RS485接口，波特率：300、600、1200、2400、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
12、串口側可配置為Modbus從站，支持功能碼：03H、04H、06H、10H；
13、Modbus從站支持RTU和ASCII通信方式；
14、RS485接口可配置為通用模式，能夠與一個HART通道進行數據透明傳輸；
15、供電：24VDC（9V ～ 30V），＜60mA（24V DC）；
16、工作環境溫度：-20℃ ～ 60℃, 相對濕度5% ～ 95%（無凝露）；
17、機械尺寸：40mm（寬）×125mm（高）×110mm（深）；
18、安裝：35mm導軌；
19、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.02.06
應用案例 說明書 2019.02.06
HART協議命令 說明書 2022.04.15
網關配置軟件 軟件 2022.10.26
相關產品

HART網關選型指南

產品型號 HART口通道數 串口協議 PROFIBUS DP 以太網協議
HPM-610 單通道
RS485/422/232
Modbus從站		 DP V0 ——
HTM-611 —— ——
HME-615 —— —— Modbus TCP從站
HEI-612 —— —— EtherNet IP從站
HTM-631 三通道 RS485
Modbus從站		 —— ——
HME-635 —— —— Modbus TCP從站
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

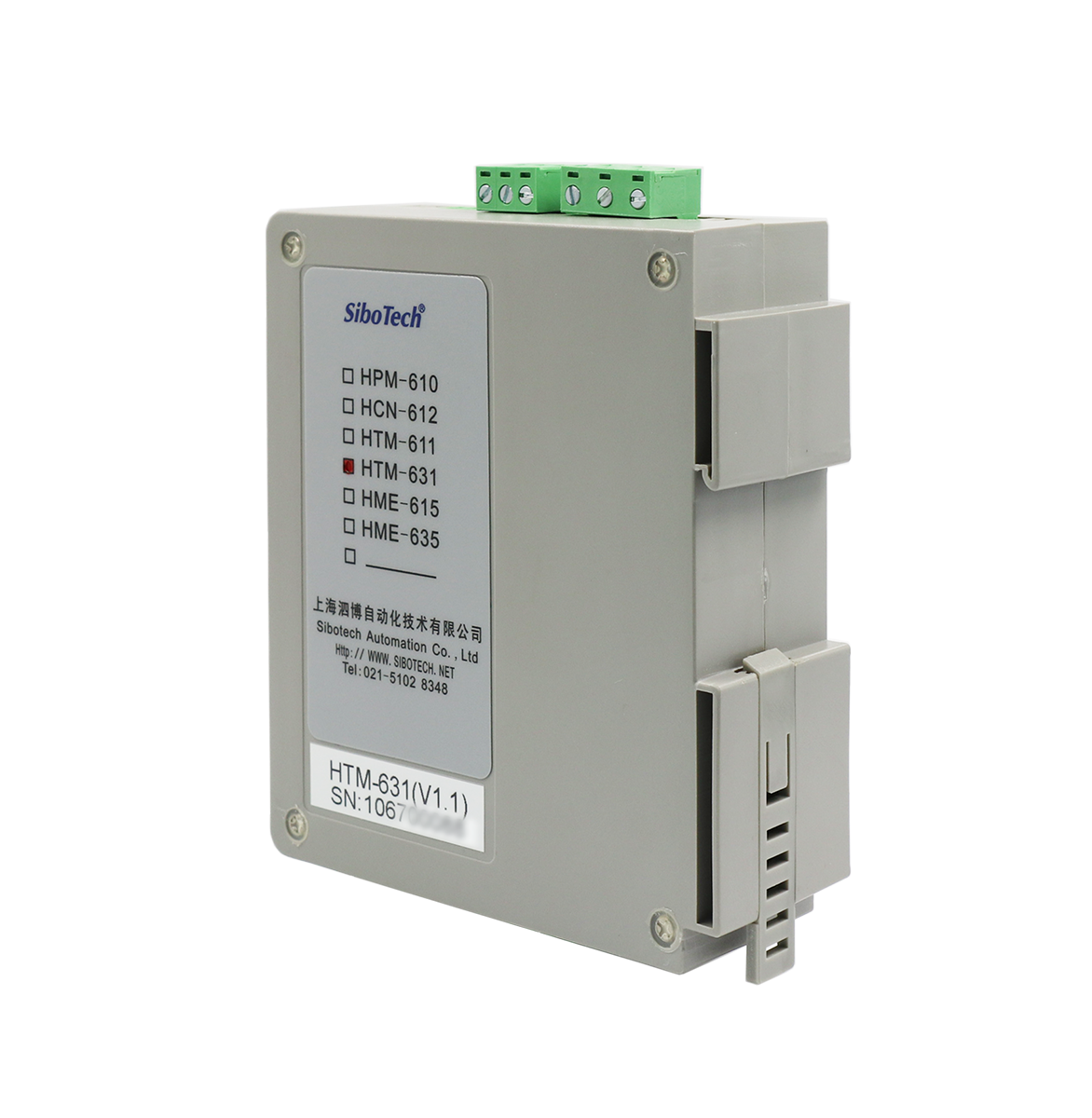

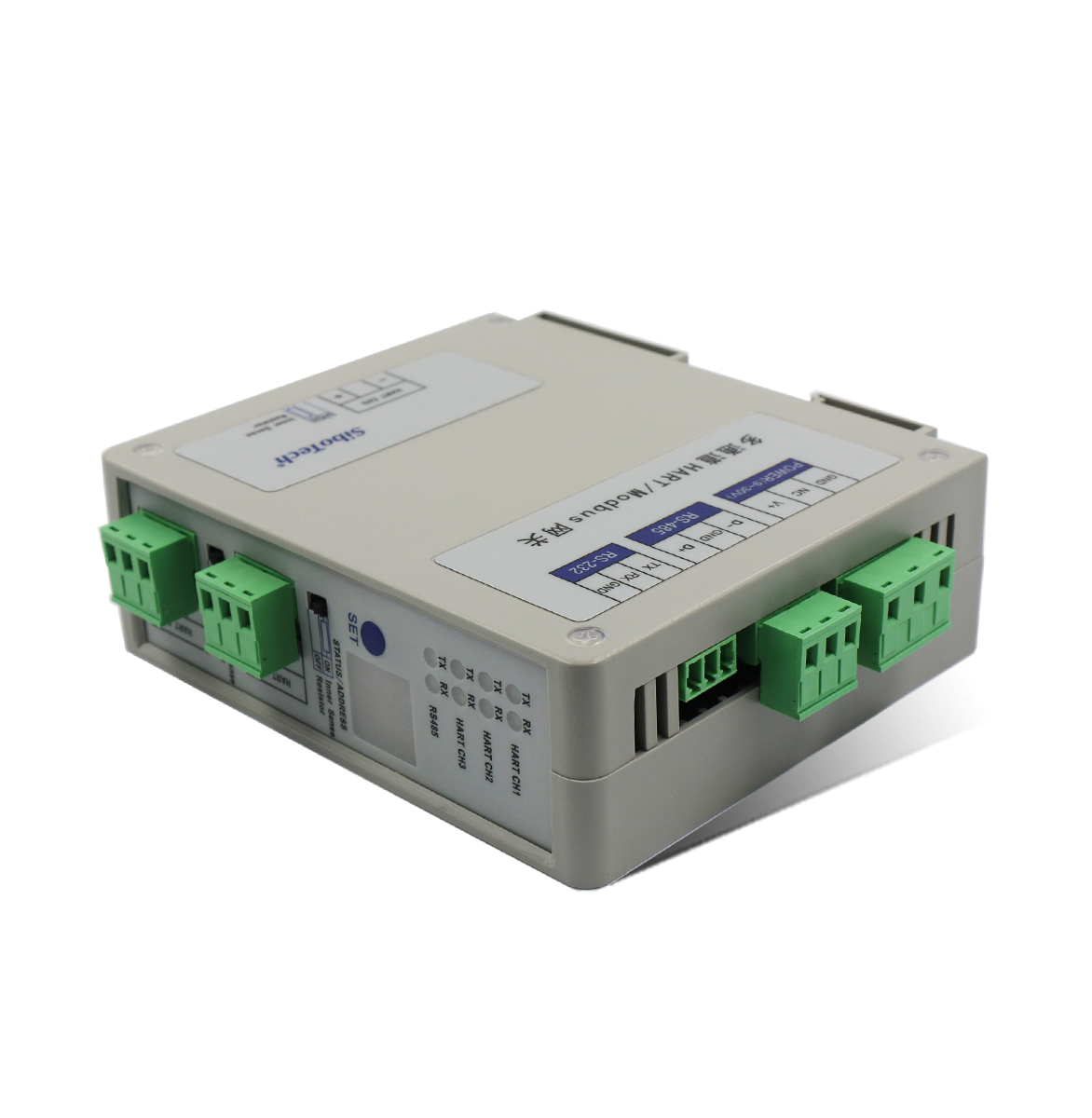

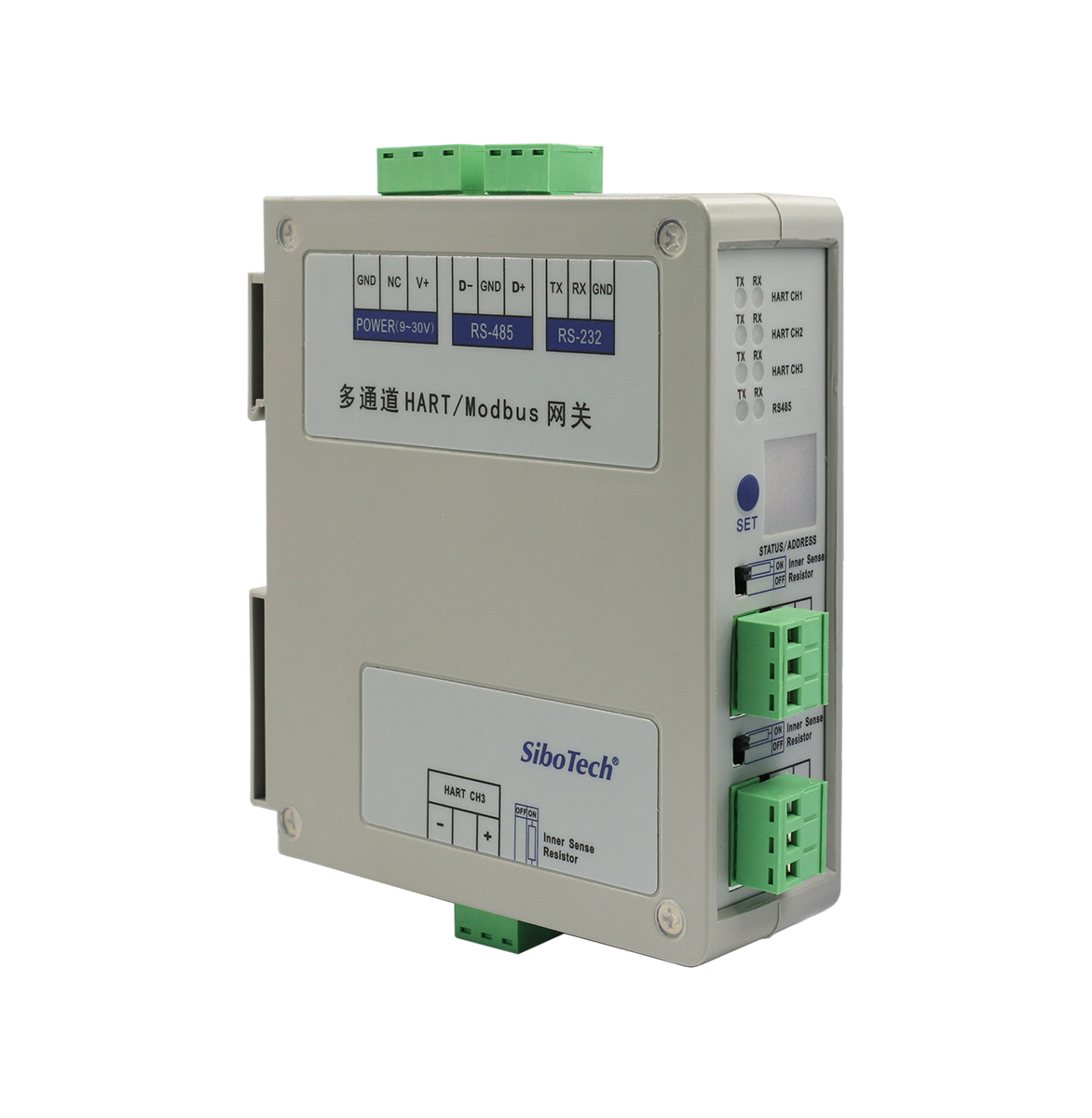

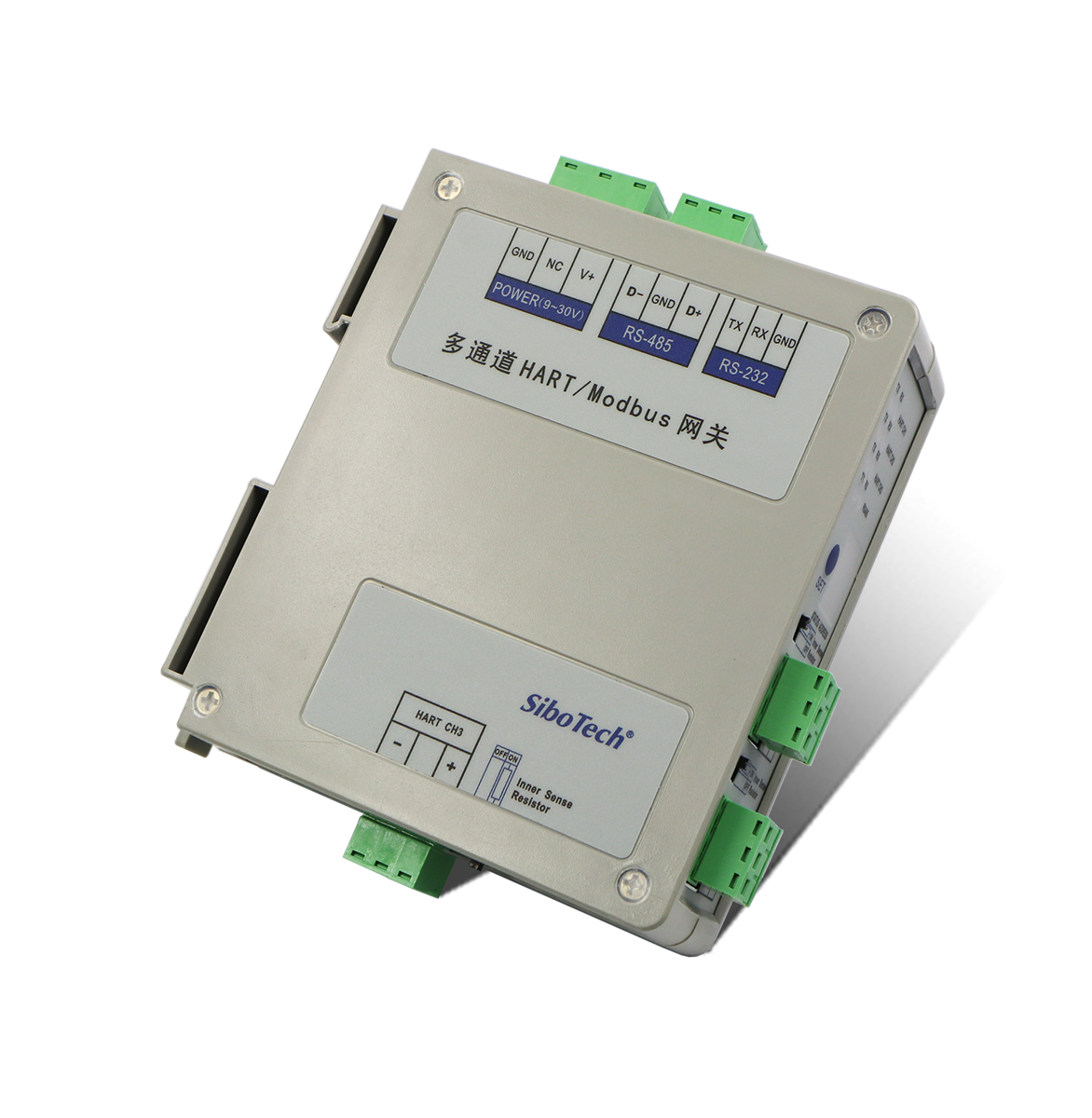

產品外觀
