EtherCAT轉EtherNet/IP網關

型號：CEI-382 400 613 9938

基本說明：CEI-382是一款實現EtherCAT從站設備與EtherNet/IP主站設備之間數據交換的通信網關，可以輕松實現伺服驅動器、變頻器等采用EtherCAT協議的設備與羅克韋爾（Rockwell）、歐姆龍等品牌PLC主站系統之間的安全連接與高效通信

添加到收藏夾
產品特點
1、三以太網接口：2+1布局，EtherNet/IP端配備雙口，內置交換功能，便于級聯擴展；
2、支持DLR冗余：EtherNet/IP端支持Non-DLR，無縫融入DLR環網；
3、高實時性：3ms協議轉換周期，確保高效實時通信；
4、支持熱插拔：EtherCAT從站設備支持在線更換，即插即用，維護便捷；
5、隔離電源設計：增強抗干擾性能，確保穩定運行；
6、專業配置工具：ECATStart軟件，支持ESI文件解析與離線配置，簡化產品設置；
技術特性
1、EtherCAT主站支持CoE，符合CiA402標準；
2、EtherCAT 主站支持最大32個從站連接,包括單軸/多軸伺服, IO 耦合器, 變頻器等；
3、EtherCAT主站支持最大1000（輸入）+1000（輸出）個映射對象；
4、EtherCAT主站支持SM、DC同步模式，2ms~20ms可設分布時鐘（DC）周期；
5、支持EtherCAT從站熱插拔（在線更換），替換從站時不會影響其已連接從站正常通訊；
6、EtherNet/IP最大輸入/輸出字節數為492/492 Bytes；
7、EtherNet/IP支持Non-DLR功能，可以直接接入DLR環網中；
8、支持最短3ms協議轉換時間；
9、供電: 24VDC (9V ~ 30V), 90mA (24VDC)；
10、工作環境溫度：-40℃~ 70℃；工作相對濕度：5% to 95%（無凝露）；
11、外形尺寸：34mm（寬）×116mm（高）×105mm（深）；
12、安裝：35mm導軌；
13、防護等級：IP20；
快速應用指南

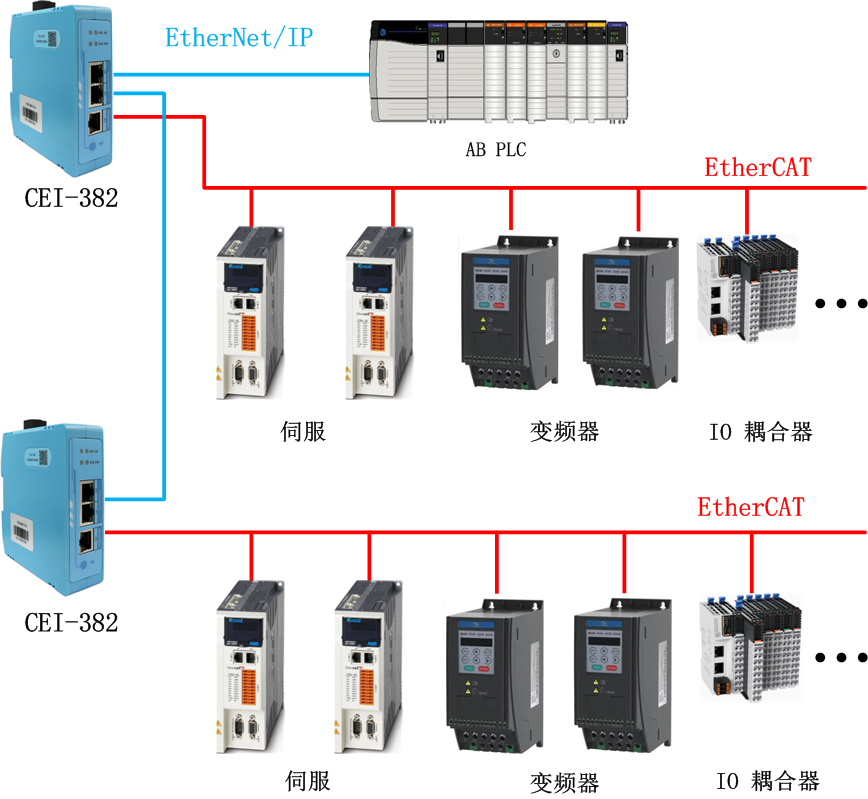

典型應用

sibotech



測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2024.11.13
Datasheet Datasheet 2024.11.1
網關配置軟件 軟件 2025.01.23
EDS文件 EDS 文件 2024.11.1
CEI-382 實現 AB PLC 與和利時伺服電機通信 其他 2025.04.27
相關產品
產品型號 網絡1 網絡2 連接從站設備數量
TEC-380 PROFINET EtherCAT 最大32個ECAT從站
MEC-325 EtherNet/IP Modbus RTU/ASCII/自由口協議 最大31個Modbus設備
ENC-310 EtherNet/IP CANopen /
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

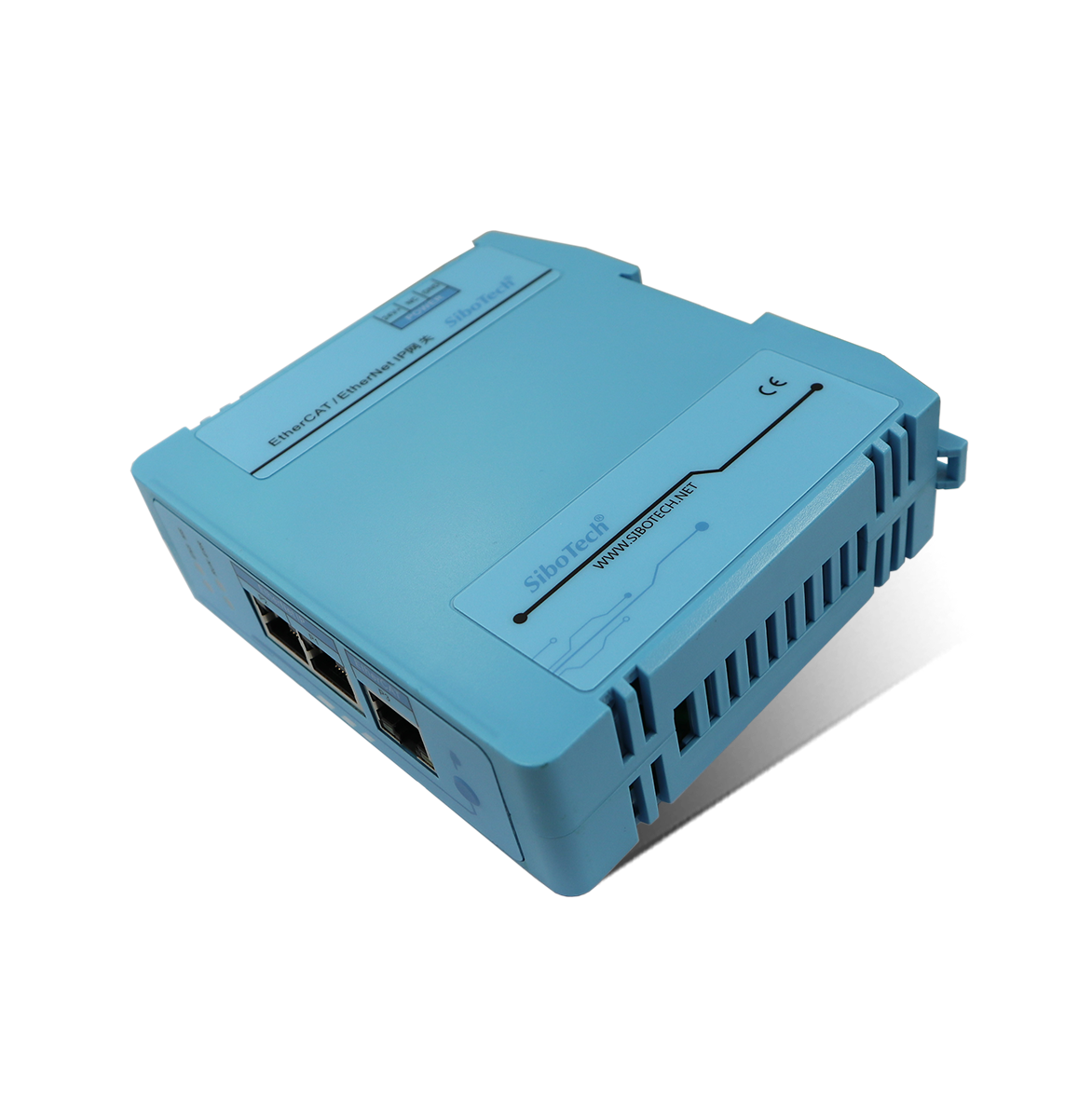

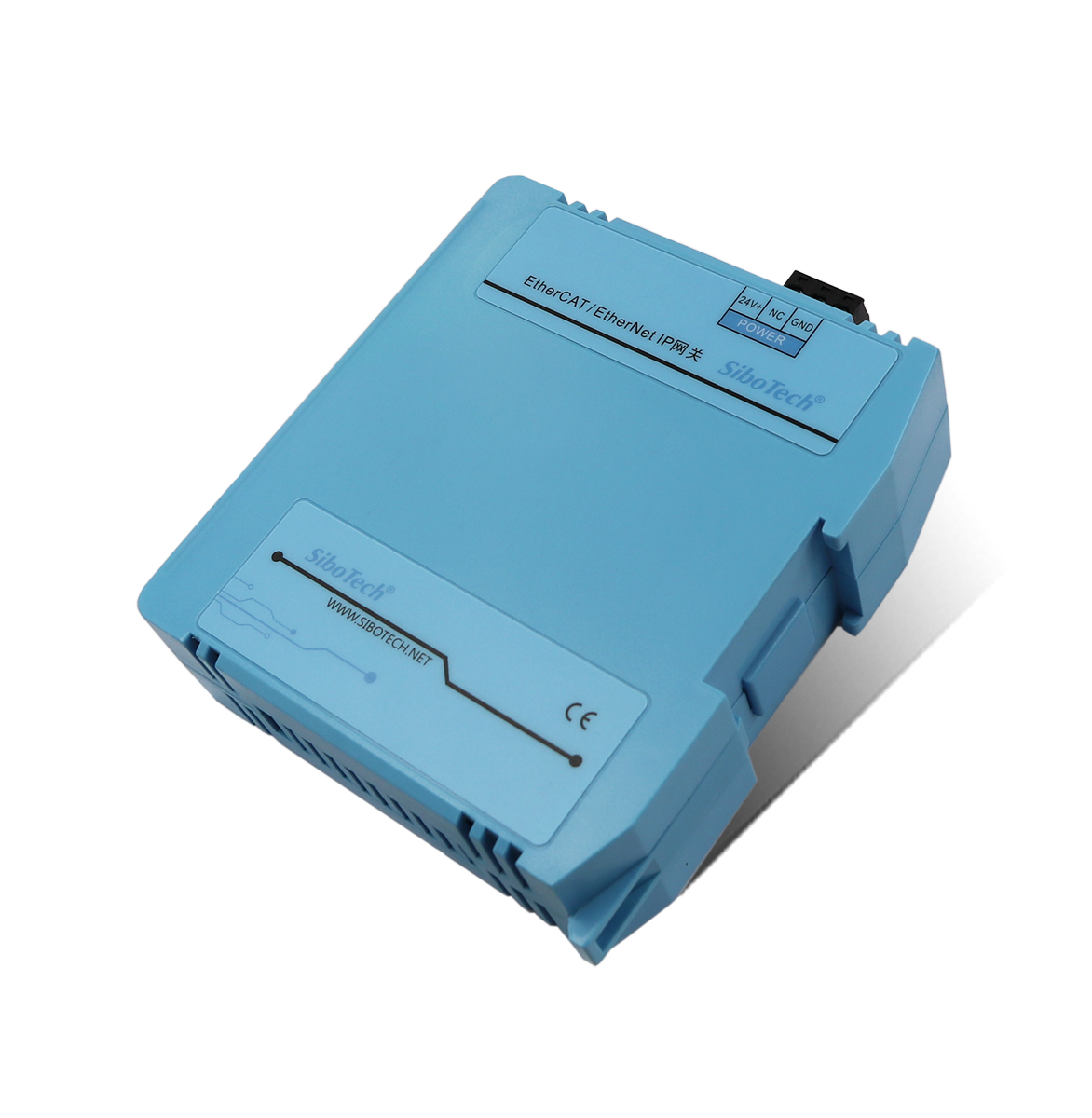

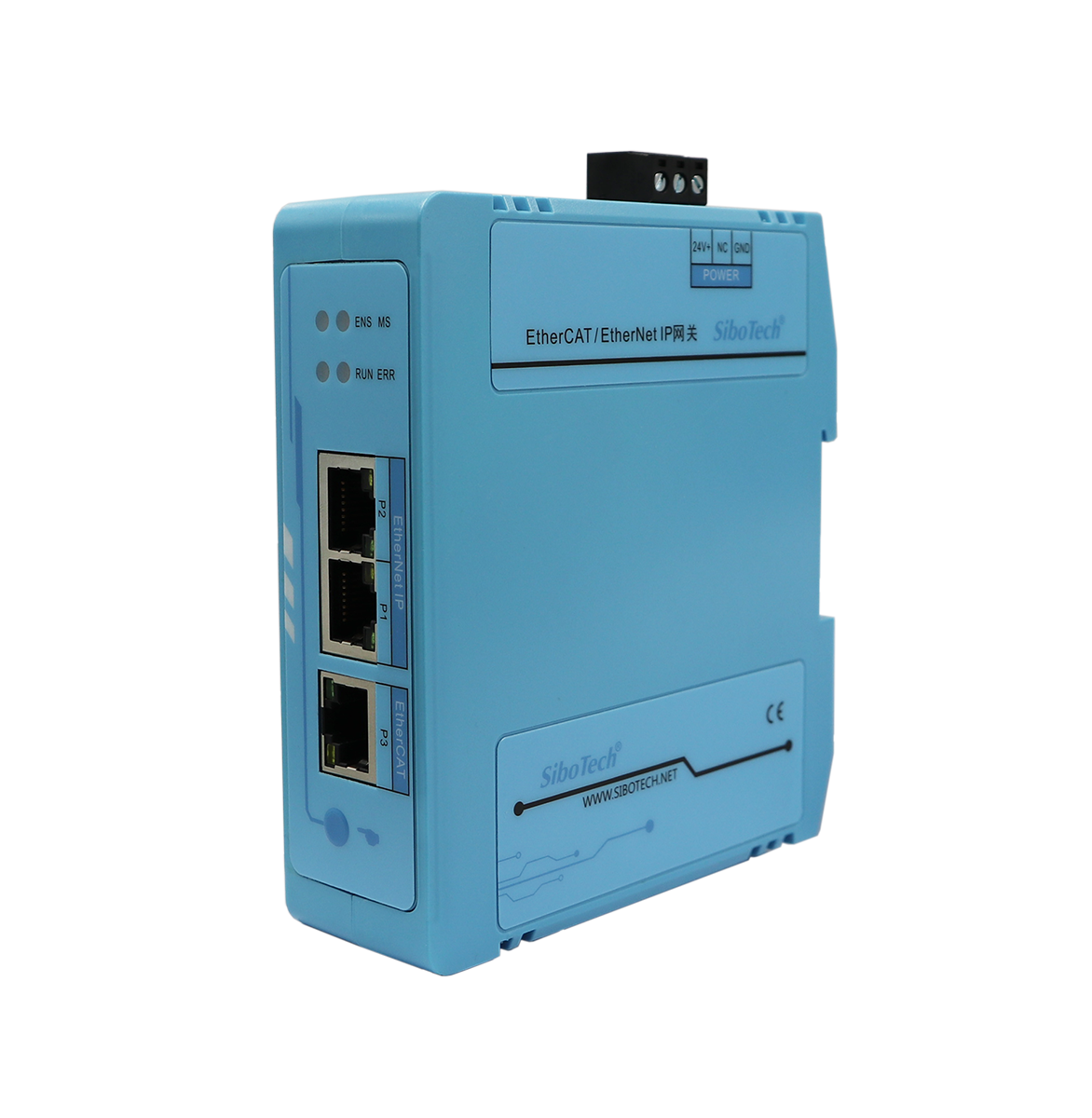

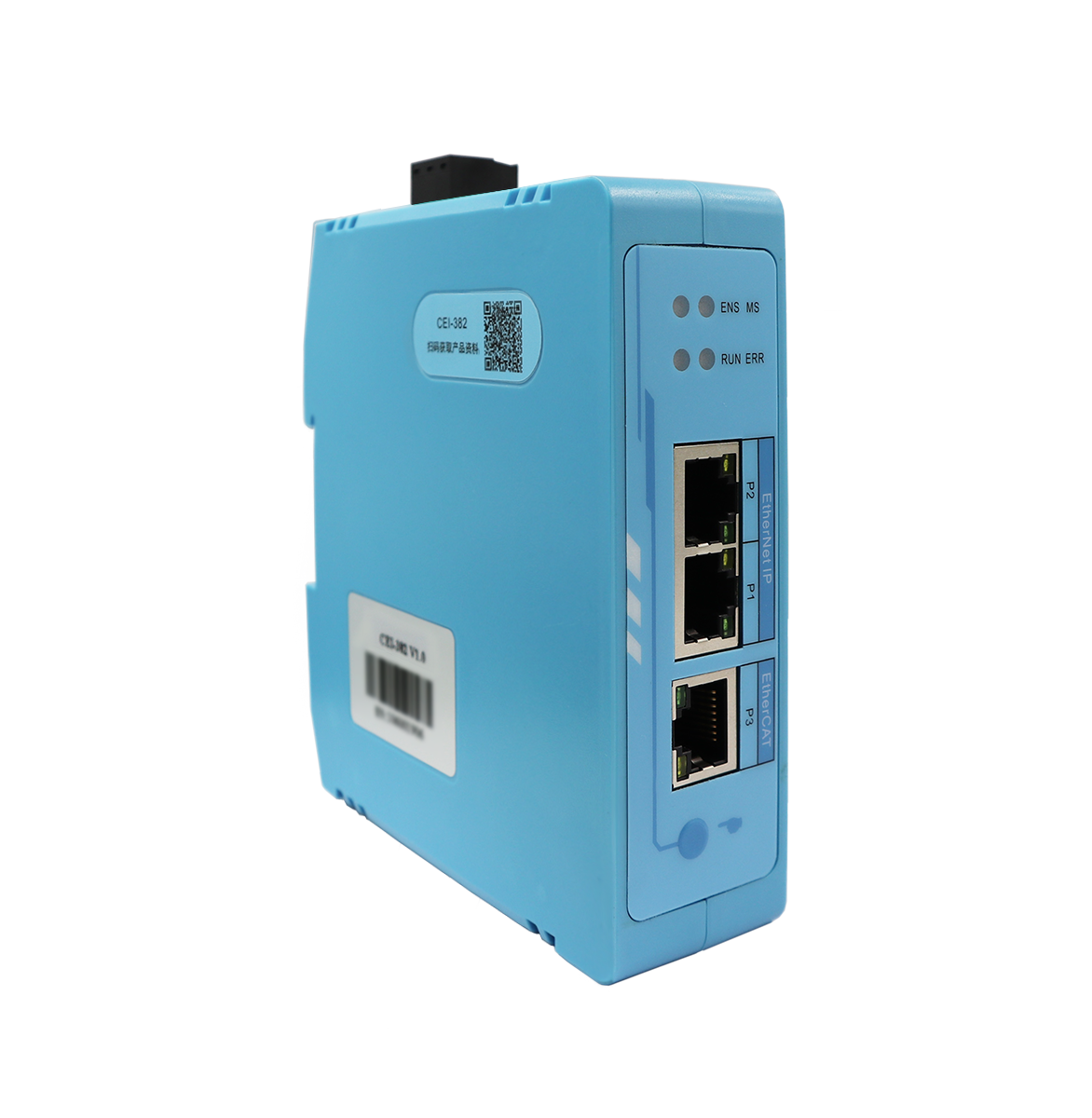

產品外觀
