CANopen/EtherNet/IP網關
型號：ENC-310 400 613 9938
基本說明：ENC-310支持CANopen設備連接到EtherNet/IP。可實現 CANopen網絡與EtherNet/IP網絡之間的數據通信。本產品CANopen端做主站, 在EtherNet/IP網絡上作為從站。
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、雙以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能； |
| 2、以太網支持ODVA標準EtherNet/IP通信協議，支持510/504/256/128/64/32/16/8輸入/輸出字節數； |
| 3、支持靜態配置IP地址和BOOTP； |
| 4、支持1路CANopen接口，采用1KV光電隔離； |
| 5、CAN工作方式：本CAN接口支持CAN2.0A協議； |
| 6、符合CANopen 行規 DS-301 V.4.01和CiA Draft Recommendation 303： 1)支持CANopen協議的最多8個字節的TPDO、最多8個字節的RPDO 2)支持PDO/SDO最大命令條數分別為64/128 3)支持快速Download SDO和快速Upload SDO 4)TPDO和RPDO的COBID可以由用戶設置，也可以采用默認的COBID 5)支持TPDO超時清零 6)支持SYNC功能 7)支持life Guard功能 8)支持NMT管理使能功能 9)支持RPDO周期發送功能 10)支持CANopen主站延時啟動功能 11)支持Control Status功能 12)支持SDO命令輪詢延時、SDO命令失敗重發、SDO命令周期發送等功能 13)支持VendCode可修改功能 14)增加NMT_RESET命令可配置功能 |
| 7、供電：24VDC（11V ~ 30V），80mA（24VDC）； |
| 8、工作環境溫度：-20℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）； |
| 9、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 10、安裝：35mm導軌； |
快速應用指南

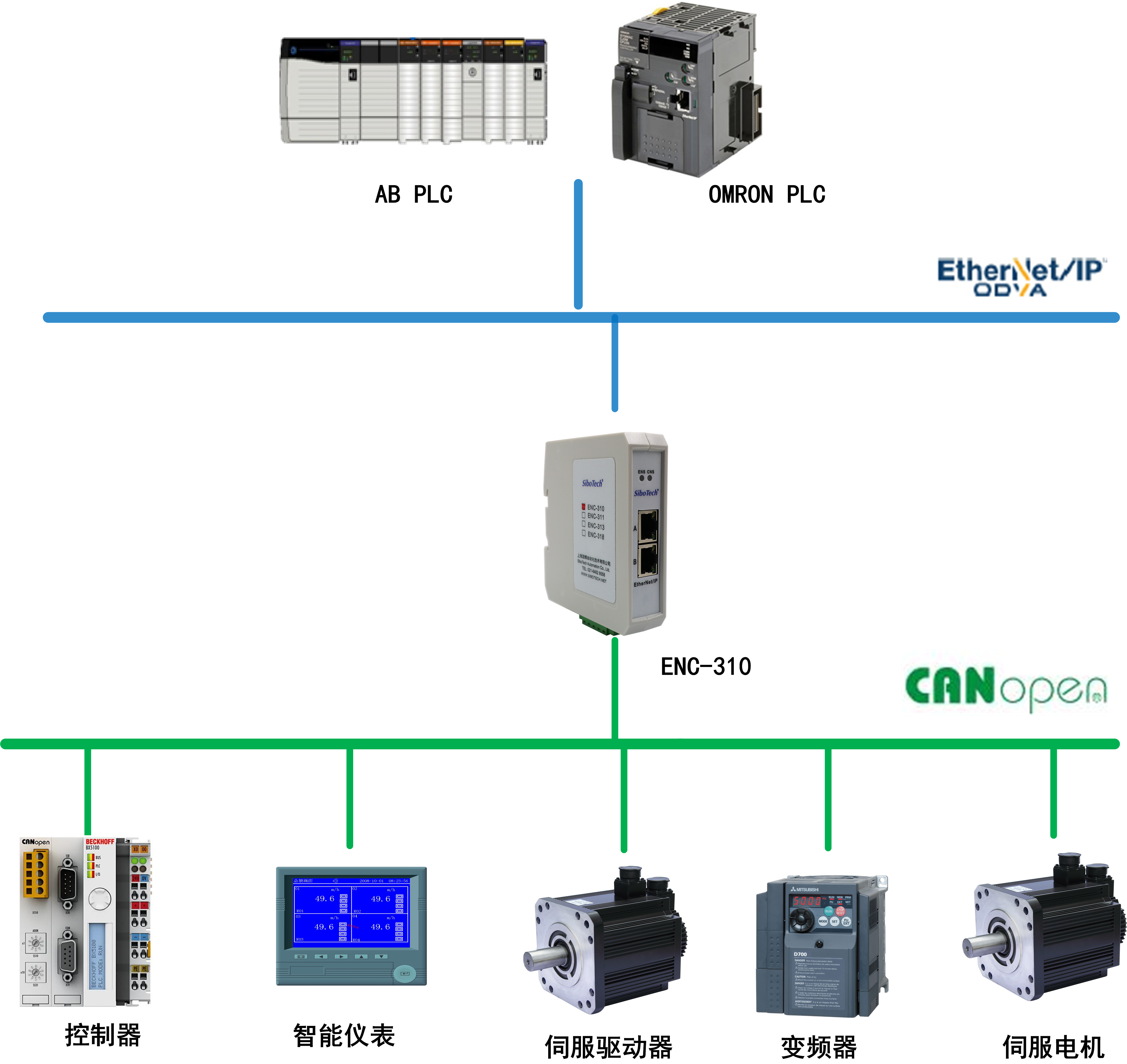

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.12.13 | |
| 網關配置軟件 | 軟件 | 2024.09.14 | |
| EDS文件 | EDS 文件 | 2021.01.08 |
相關產品
以太網CAN/CANopen網關選型指南
| 產品型號 | 以太網之上的應用協議 | CAN接口協議 |
| ENC-310 | EtherNet/IP | CANopen |
| ENC-311 | EtherNet/IP | 通用CAN2.0A/2.0B |
| ENC-312 | TCP/IP | CANopen |
| ENC-316 | Modbus TCP | CANopen |
| ENC-318 | Modbus TCP TCP/IP UDP/IP | 通用CAN2.0A/2.0B |
產品規格
硬件環境
軟件環境
開發板

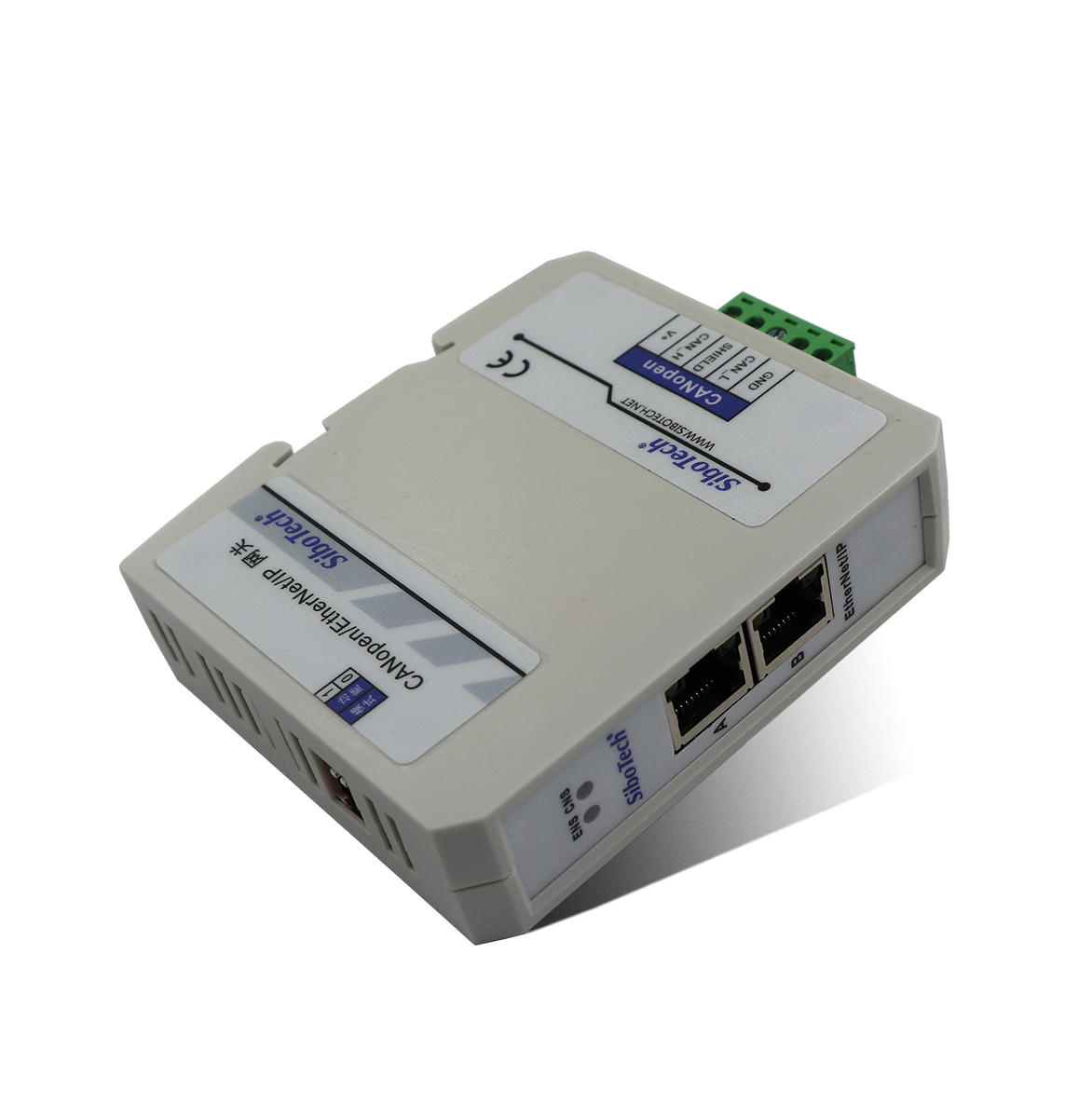

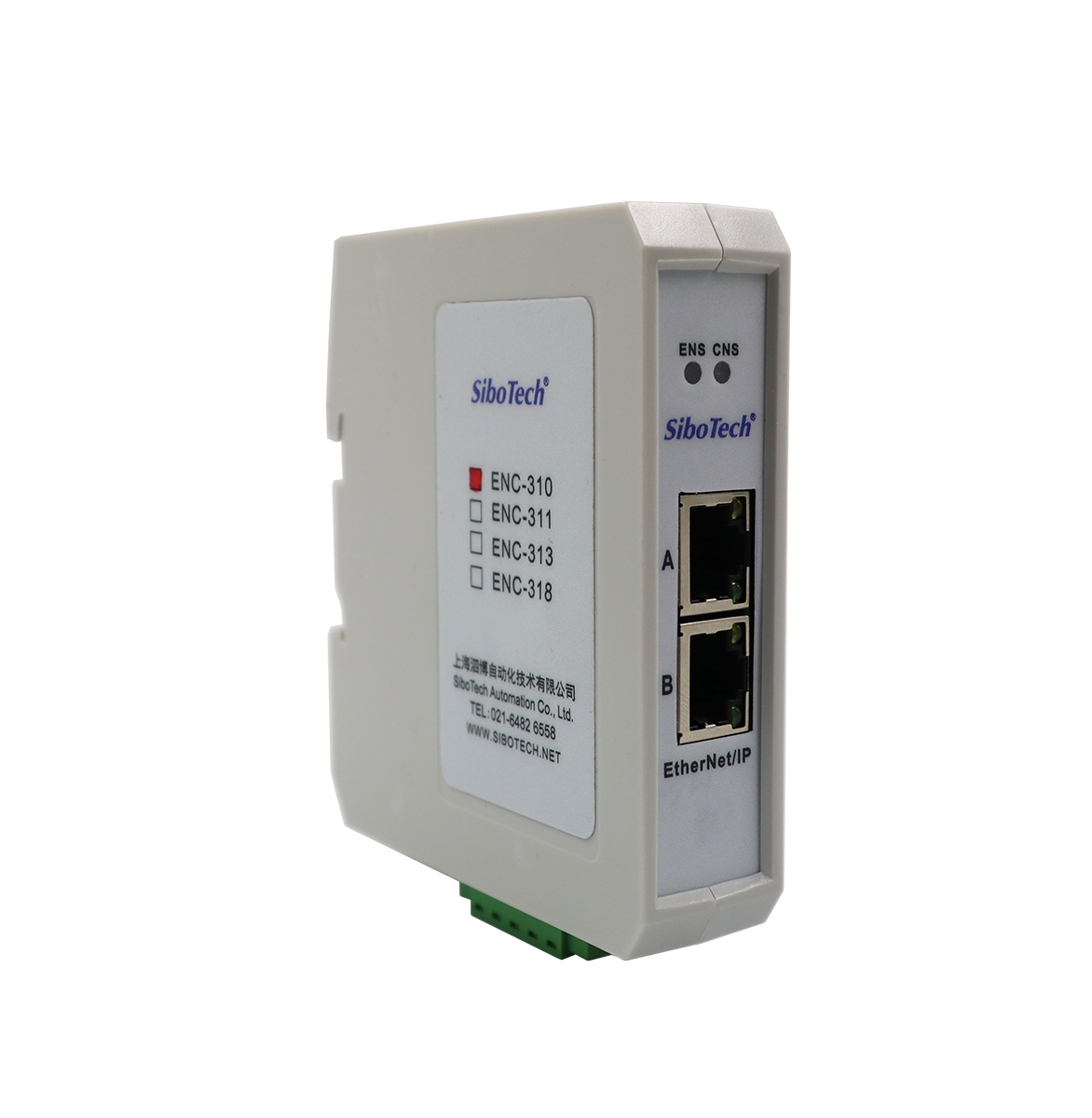

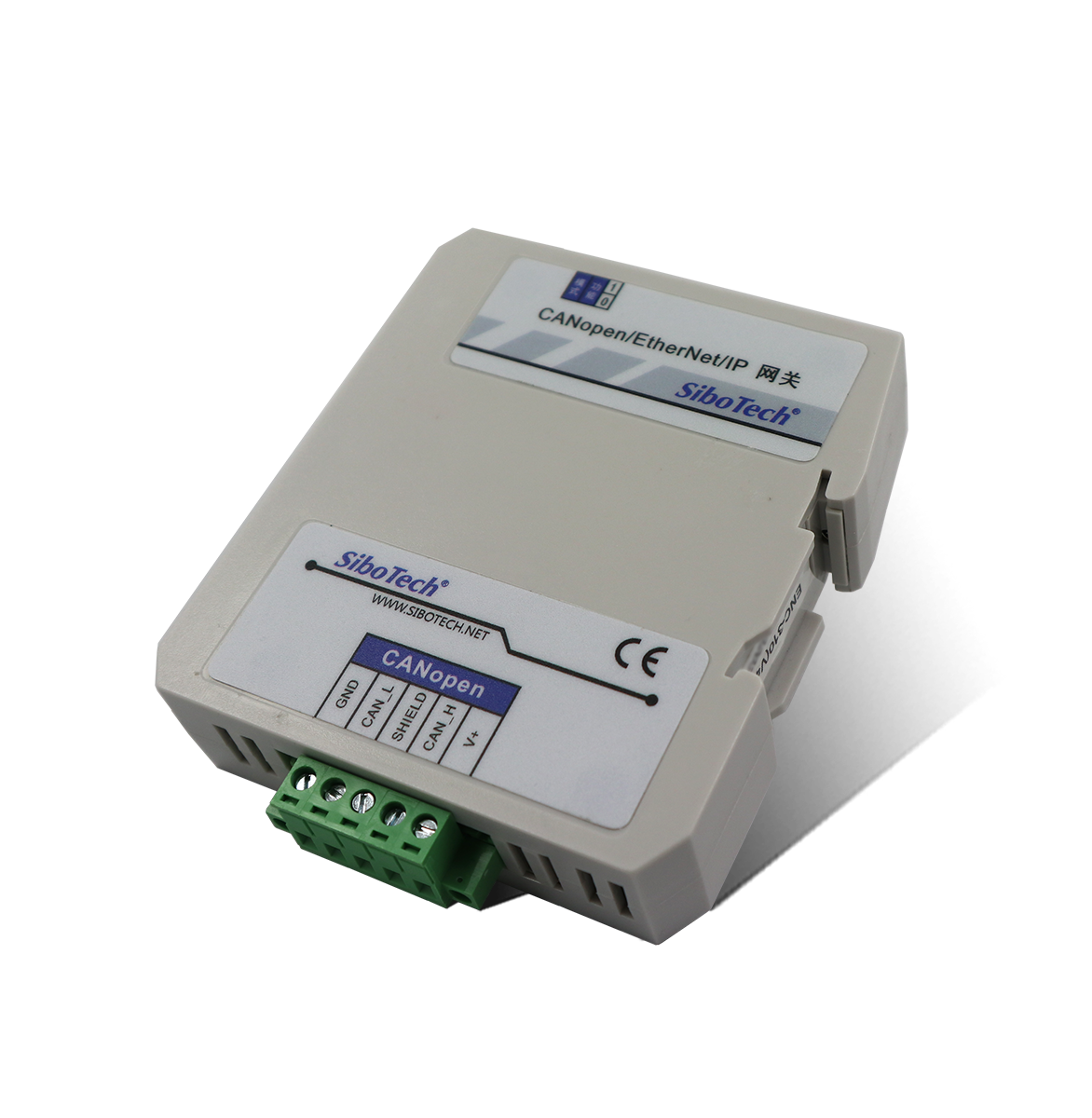

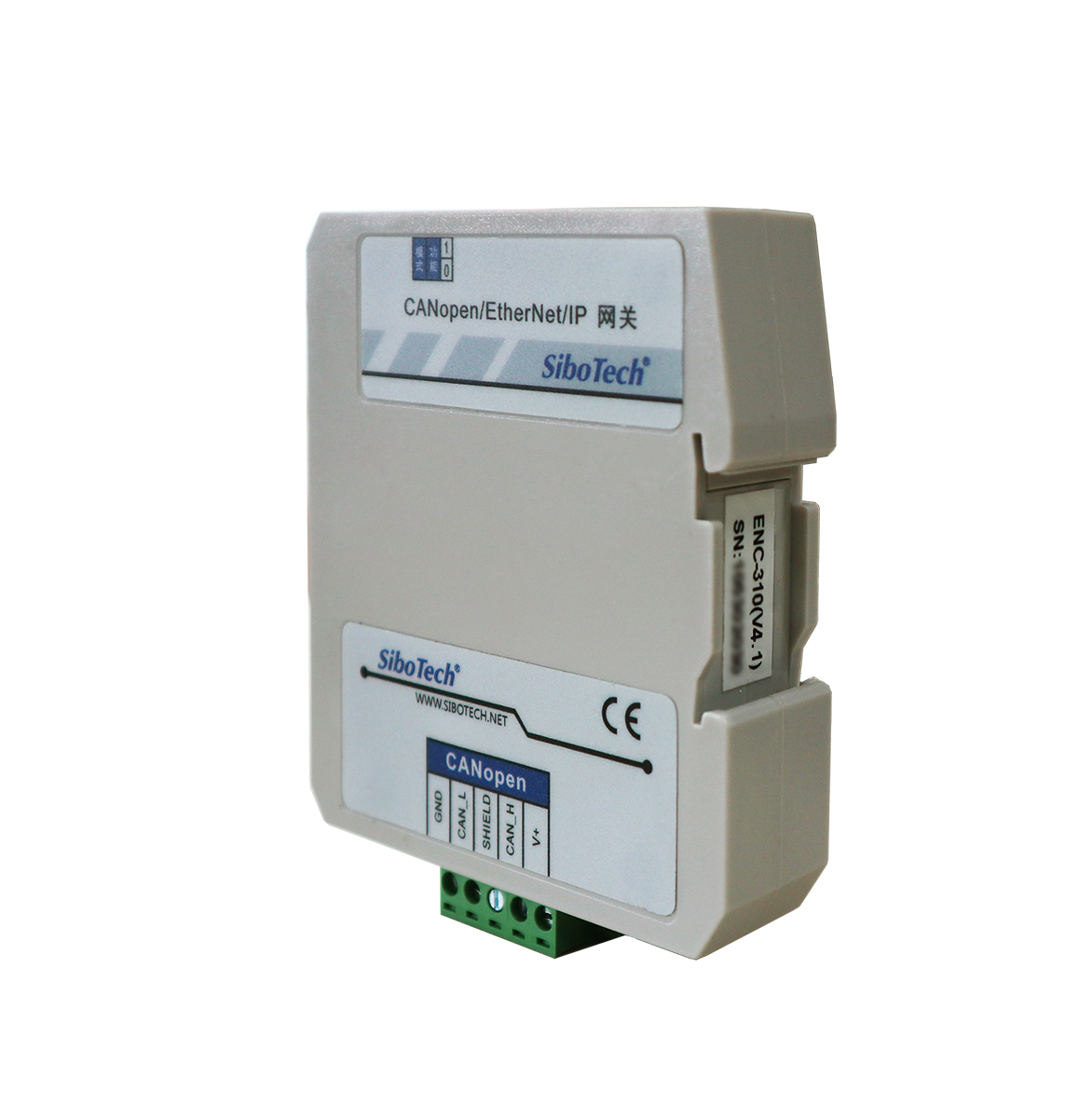

產品外觀
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | 全部下載 |
| ENC-310 V2.4 |
