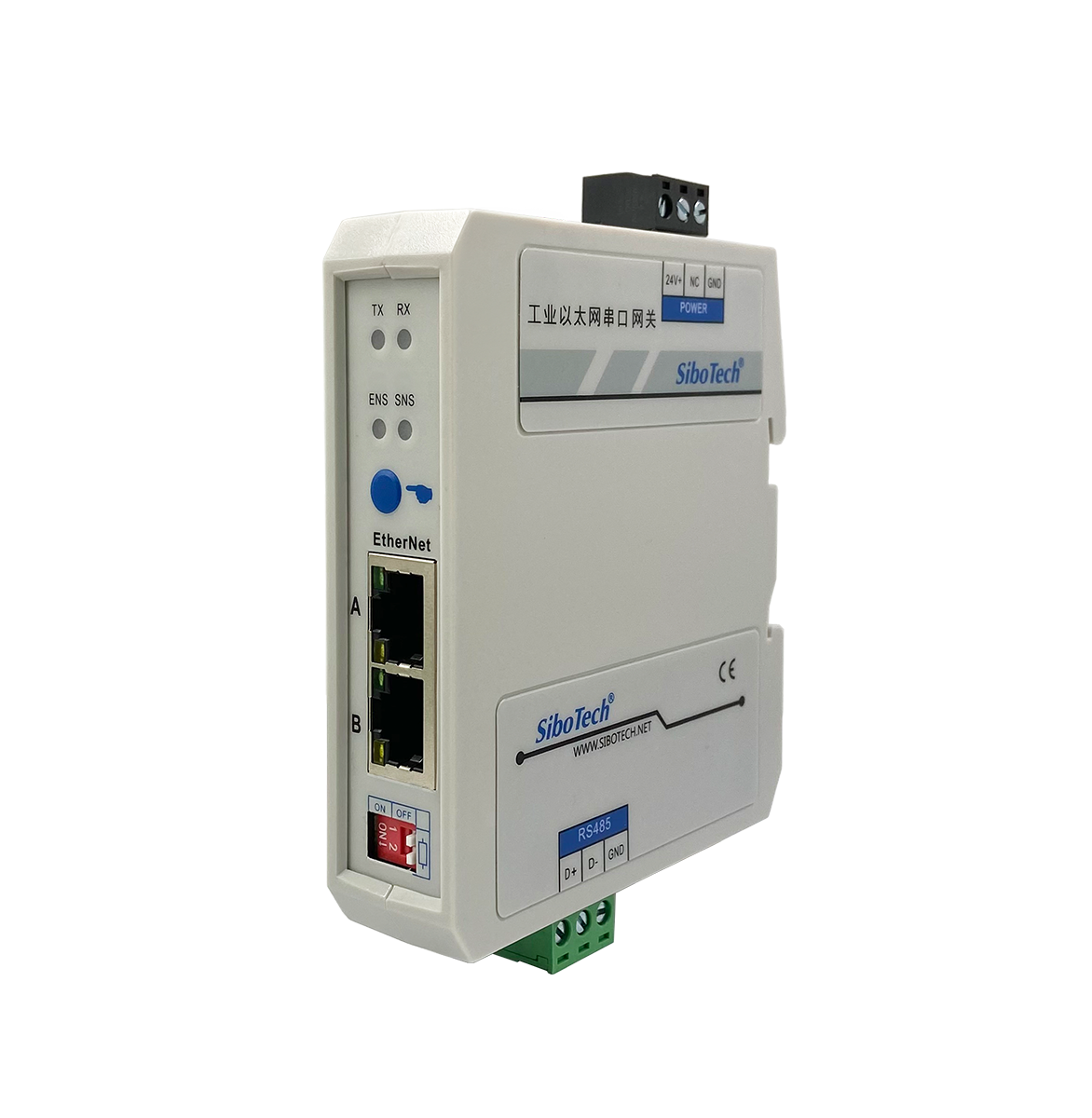

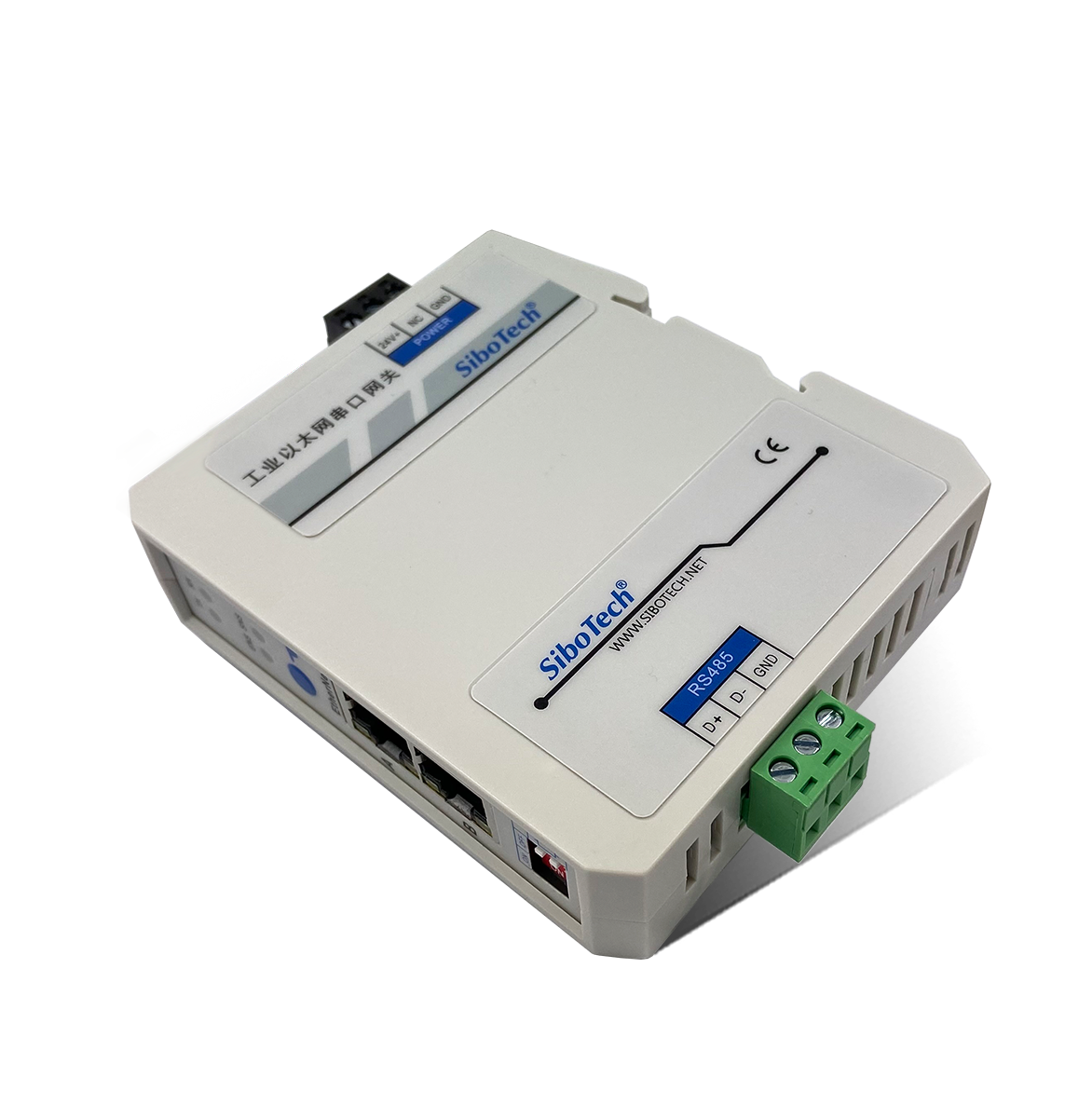

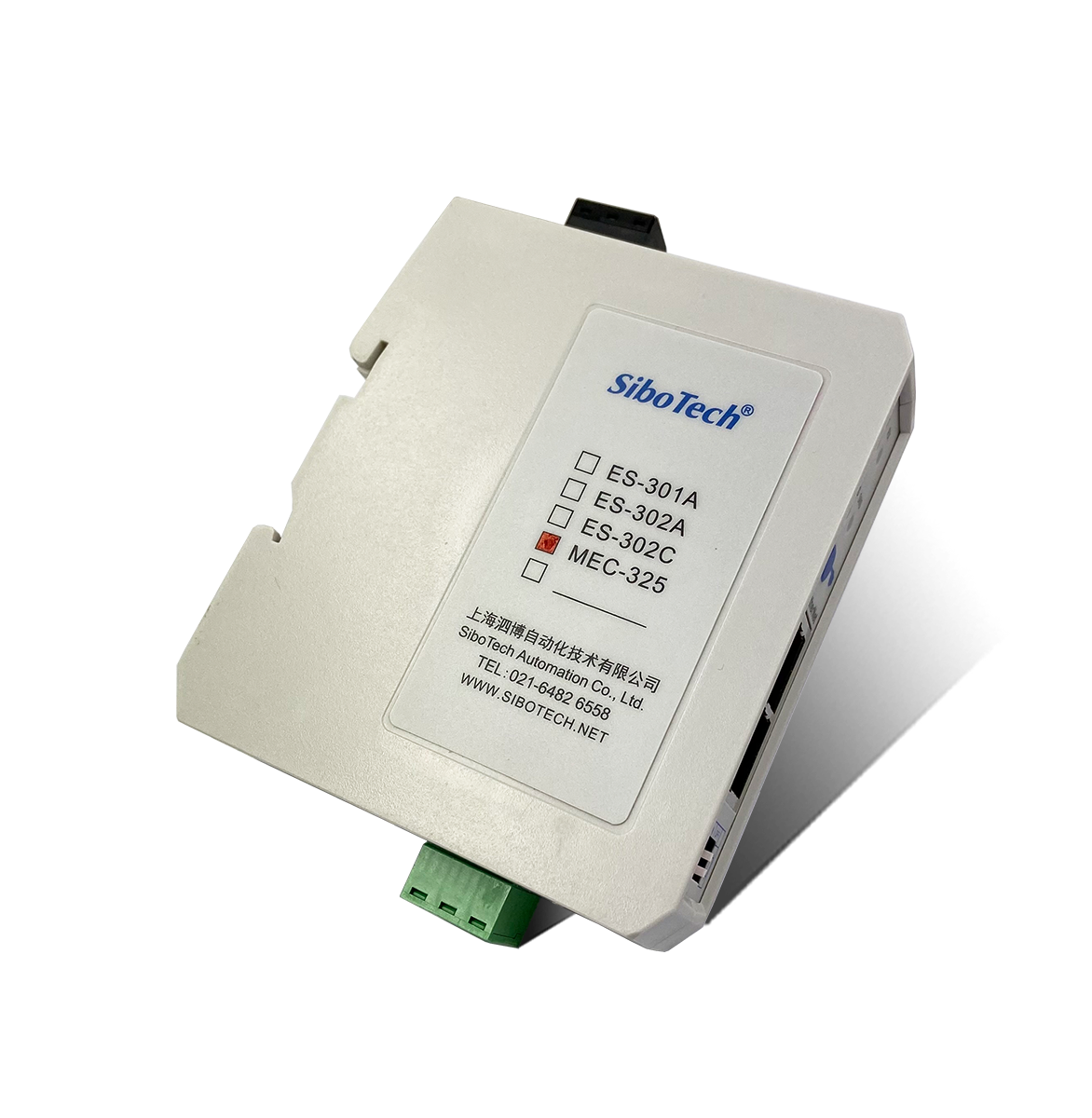

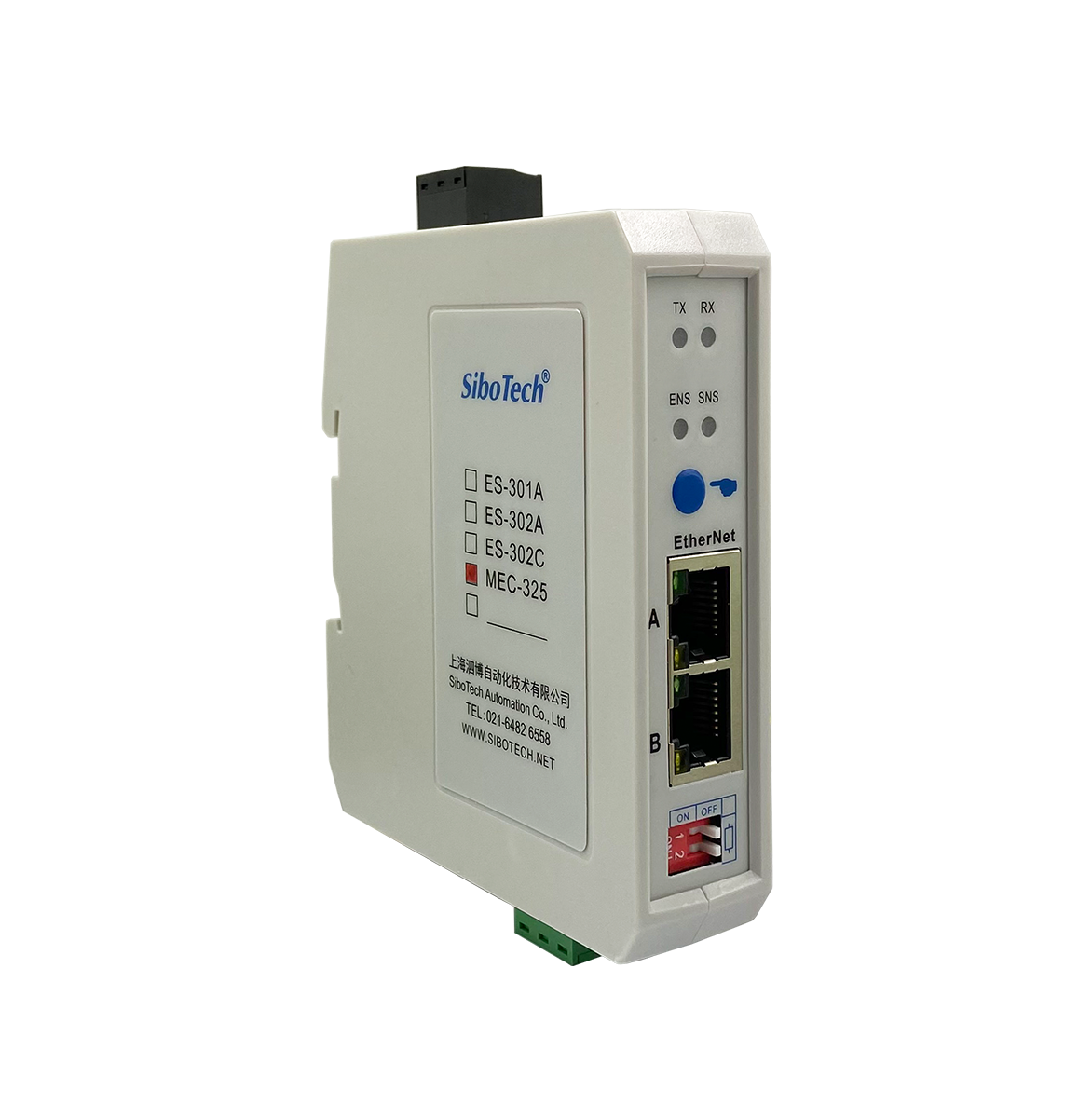

EtherNet/IP （雙網口）/串口 網關
型號：MEC-325 400 613 9938
基本說明：MEC-325網關通過EtherNet/IP 協議與Modbus協議（或串口數據流）的相互轉換，可以將Modbus（或其它串行協議）RS485串口設備接入EtherNet/IP網絡，并可輕松實現數據的雙向交換。兩個以太網網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能。
如需RS232串口，請點擊此版本
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用廣泛：凡具有串口的設備，無論是否支持Modbus協議都可以使用MEC-325網關實現與工業以太網EtherNet/IP的數據傳輸； |
| 2、使用簡單：用戶不必了解EtherNet/IP 和Modbus技術細節，只需參考MEC-325產品手冊，根據現場要求配置即可在短時間內實現Modbus或透明傳輸協議與EtherNet/IP的相互通信； |
| 3、串行通信：串口端支持Modbus主站和通用模式，其中通用模式持字符超時、字符個數、分隔符三種控制方式； |
| 4、設備監控：支持Modbus狀態字功能，可監控Modbus設備每條命令是否工作正常，使用網關配置軟件可在線監控兩端數據； |
| 5、功能強大：支持Modbus自動降級功能，Modbus端會根據通信狀況，自動把斷連或超時從站設備通信優先級降低，提高通信效率； |
| 6、隔離電源：使用隔離型電源，抗干擾能力增強； |
| 7、DLR環網：支持 Non-DLR 功能，可以直接接入 DLR 環網中； |
技術特性
| 1、串口側是Modbus主站、通用模式可選，接口支持RS485； |
| 2、串口波特率1200、2400、4800、9600、19200、38400、57600、115200可選，校驗位：無、奇、偶可選，1位或2位停止位可選； |
| 3、MEC-325網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼，可配置多達100條Modbus命令，Modbus功能碼03H、04H、06H、10H支持“字節交換”功能，便于用戶解決兩個網絡間數據的大端小端格式問題； |
| 4、MEC-325網關作為Modbus主站，支持自動降級功能、狀態字監控等功能； |
| 5、MEC-325網關作為通用模式，支持字符超時、字符個數、分隔符控制方式，具有自動發送功能； |
| 6、以太網支持ODVA標準EtherNet/IP通信協議，輸入輸出最大支持492Bytes(通用模 式254Bytes)； |
| 7、雙以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能； |
| 8、具有IP地址沖突探測功能； |
| 9、隔離電源：24VDC（16V ~ 30V），110mA（24VDC）； |
| 10、工作環境溫度：-40℃ ~ 70℃, 相對濕度5% ~ 95%（無凝露）； |
| 11、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 12、安裝：35mm導軌； |
| 13、防護等級：IP20； |
快速應用指南
1、Step 1：連接電源

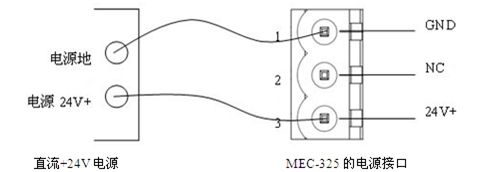

使用直流24V電源供電，電源接線如下圖：
2、Step 2：連接串口設備

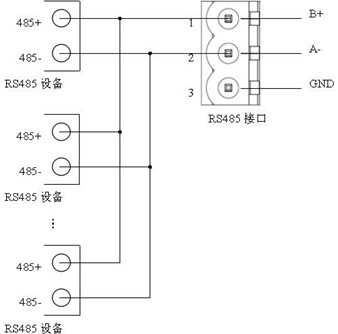

RS485接線如下圖：
RS-485在點到多點通信時，為了防止信號的反射和干擾，需在線路的最遠兩端各接一個終端電阻，參數為120Ω 1/2W。
注：MEC-325的RS422/RS-485接口內部無終端電阻。
3、Step 3：連接以太網
以太網接口采用RJ45接口，遵循IEEE802.3u 100BASE－T標準，10/100M自適應。
4、Step 4：安裝軟件并配置ME-123
從網站輸入下載配置軟件，按照提示即可輕松完成安裝。然后打開安裝好的配置軟件進行MEC-325的配置！

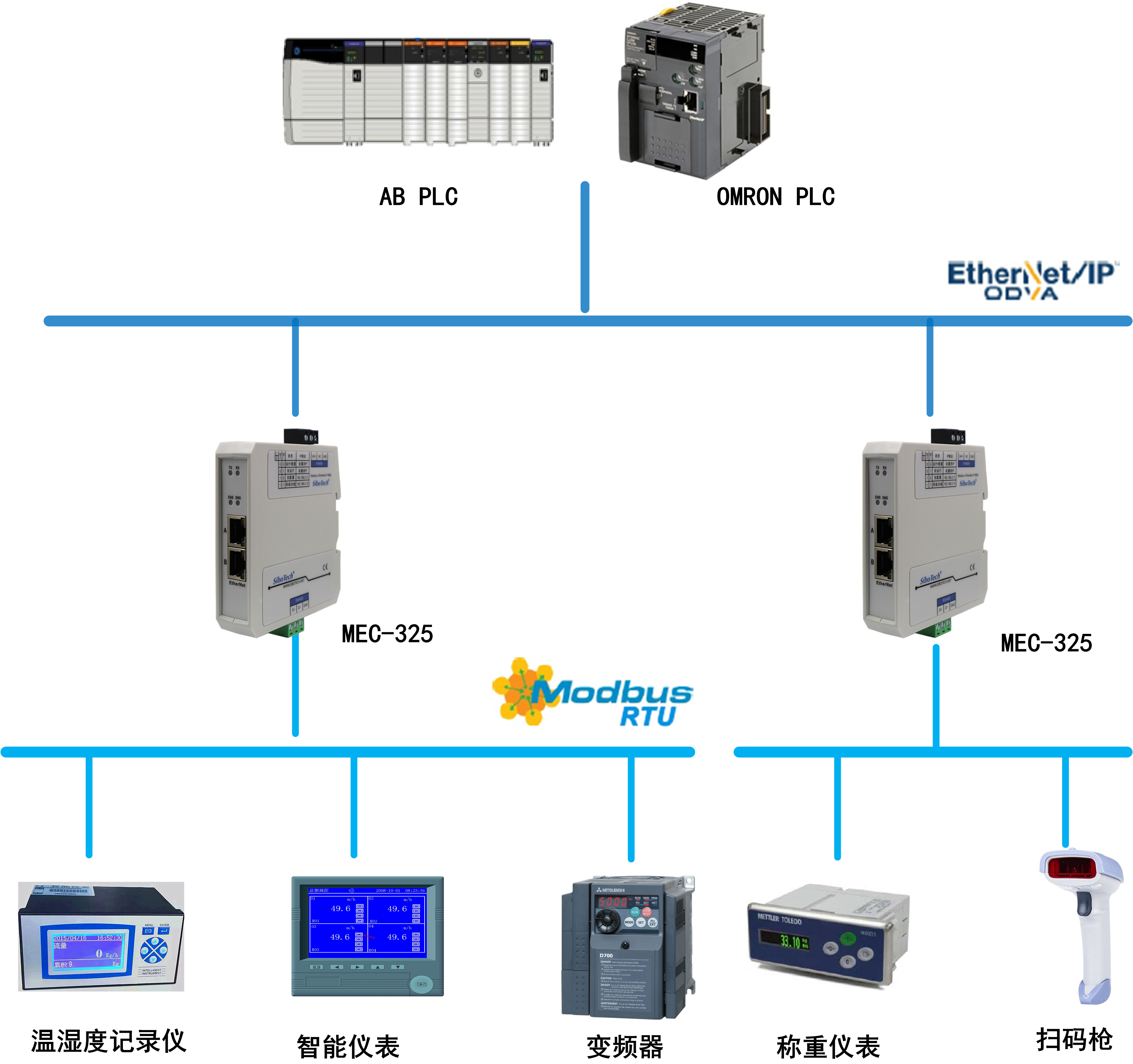

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.12.23 | |
| Datasheet | Datasheet | 2024.12.25 | |
| 網關配置軟件 | 軟件 | 2024.07.31 | |
| EDS文件 | EDS 文件 | 2021.09.16 |
相關產品
| 產品型號 | 以太網協議 | 串口協議 | 串口數量 | 網口數量 |
| MEC-325 V4.3 | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485口） | 2 | MEC-325 V1.7 | EtherNet/IP | Modbus 主站/自由口協議 | 2（串口1為RS485，串口2為RS232） | 1 | ENB-301MI | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485與RS232可選） | 1 | ENB-302MI | EtherNet/IP | Modbus 主站/自由口協議 | 2（RS485口） | 2 | EMR-302 | EtherNet/IP（DLR） | Modbus 主站/自由口協議 | 2（RS485口） | 2 |
