PROFIBUS DP主站轉Modbus TCP或EtherNet/IP從站 網關
型號：EPM-722 400 613 9938
基本說明：EPM-722是一款實現PROFIBUS DP主站與Modbus TCP從站或EtherNet/IP從站的協議轉換網關，具備強大的PROFIBUS DP主站功能，可高效連接并管理多臺DP從站設備（如變頻器、儀表），輕松實現與支持Modbus TCP主站或EtherNet/IP主站系統之間的高效通信
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、多協議轉換：一端為PROFIBUS DP主站，一端Modbus TCP從站或EtherNet/IP從站，可自由切換； |
| 2、多從站接入：作為PROFIBUS DP主站，支持最大40臺設備接入； |
| 3、大數據處理：Modbus TCP最大支持輸入/輸出1800/1800字節，EtherNet/IP最大492/492字節； |
| 4、實時性強：10ms協議轉換周期，確保高效實時通信； |
| 5、智能監控：支持狀態字功能，實時監測設備運行狀態； |
| 6、專業配置軟件DP-Config：軟件支持PROFIBUS DP從站設備GSD文件解析，實現快速配置； |
| 7、DLR環網：EtherNet/IP端可直接接入DLR 環網； |
| 8、隔離電源：增強抗干擾性能，確保穩定運行； |
技術特性
| 1、雙以太網口，內置以太網交換功能，支持級聯； |
| 2、PROFIBUS DP端作為主站： ①支持PROFIBUS DP V0主站； ②最大支持連接40臺DP設備； ③Modbus TCP或EtherNet/IP端掉線，DP設備清零和保持功能； |
| 3、EtherNet/IP 作為從站： ①支持ODVA 標準EtherNet/IP 通信協議； ②可以直接接入 DLR 環網； ③EtherNet/IP通信支持I/O和MSG兩種方式： I/O通信最大輸入/輸出字節數為 492/492Bytes， MSG 通信最大輸入/輸出字節數 492/492Bytes； ④狀態字功能，實時監測設備運行狀態； ⑤Vendor Code自定義功能； ⑥D(zhuǎn)P設備掉線，EtherNet/IP輸入端數據清零和保持功能； |
| 4、Modbus TCP作為從站： ①最大支持8個TCP連接； ②支持功能碼03、04、06、16； ③最大輸入/輸出1800/1800字節： ④狀態字功能，實時監測設備運行狀態； ⑤支持字節交換功能：不交換、二字節交換、四字節交換； ⑥D(zhuǎn)P設備掉線，Modbus TCP輸入端數據清零和保持功能； |
| 5、PROFIBUS DP接口和Modbus TCP或EtherNet/IP接口，2.5KV光電隔離； |
| 6、多個LED狀態燈指示，方便現場調試； |
| 7、隔離電源供電：24V DC(9-30V DC)，功耗： <4W； |
| 8、工作環境溫度：-20℃~60℃，相對濕度：0~95%(無凝露)； |
| 9、外形尺寸34mm（寬）*116mm（高）*105mm（深）； |
| 10、安裝方式：35mm導軌； |
| 11、防護等級：IP20。 |
快速應用指南

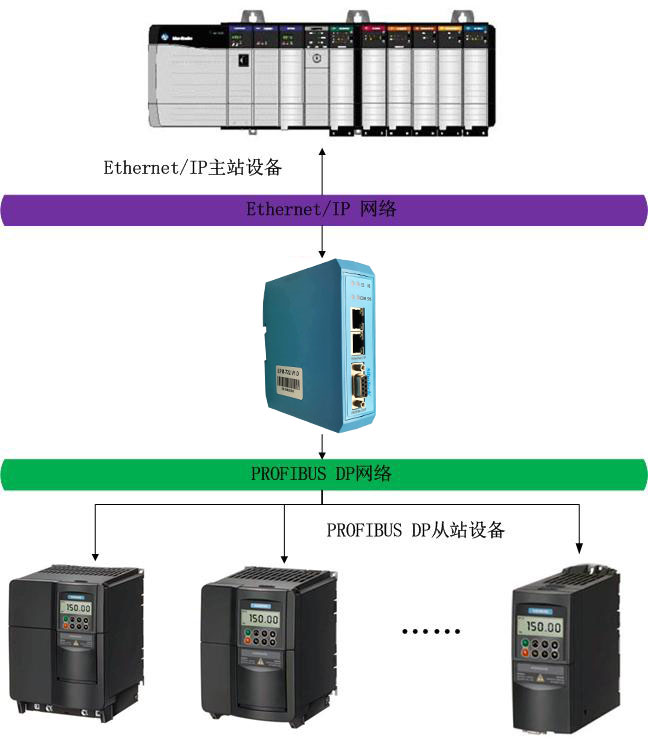

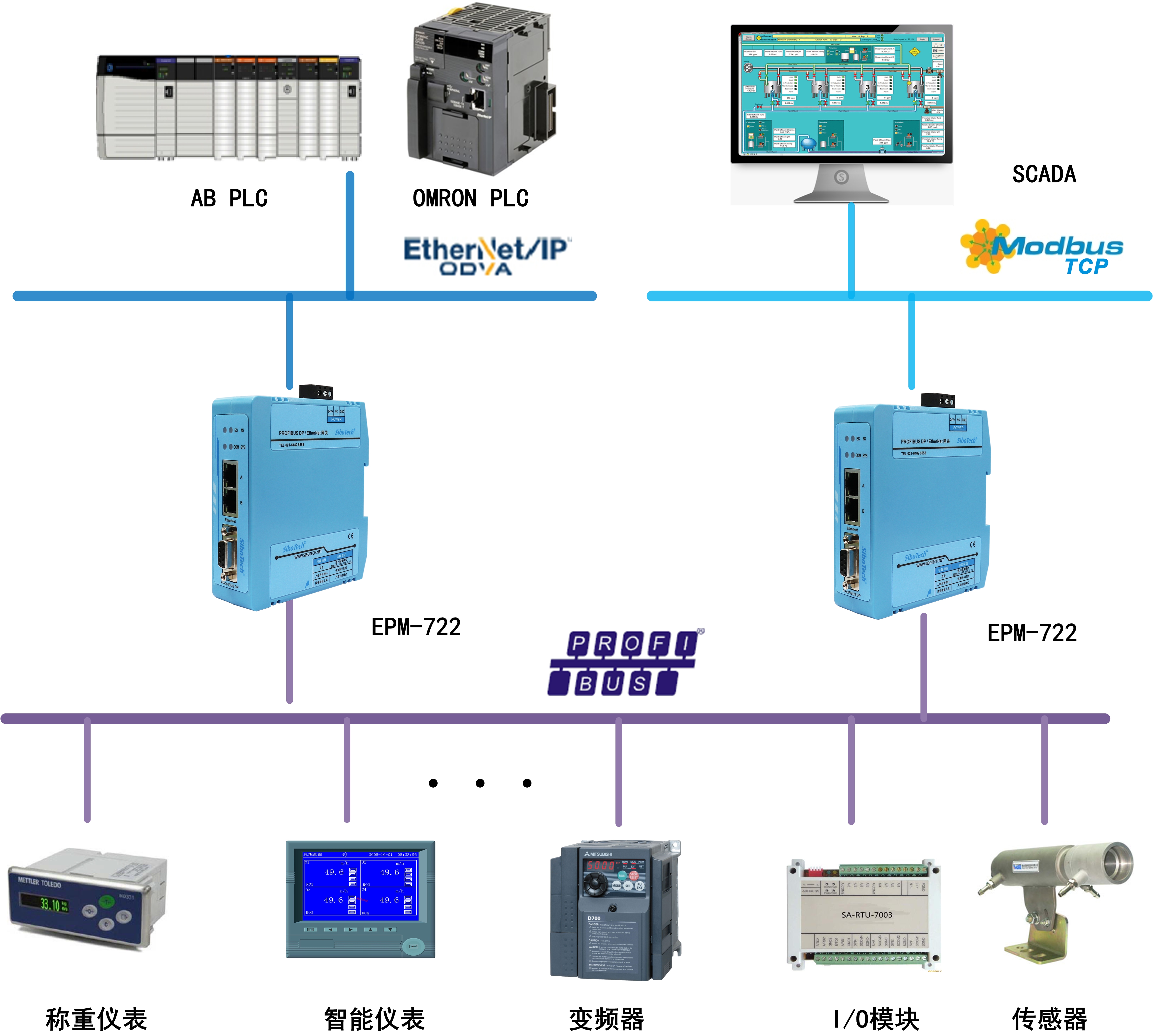

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.04.15 | |
| Datasheet V2.2 | Datasheet | 2025.06.05 | |
| 網關配置軟件 | 軟件 | 2025.06.17 | |
| EDS文件 | EDS 文件 | 2025.04.18 |
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

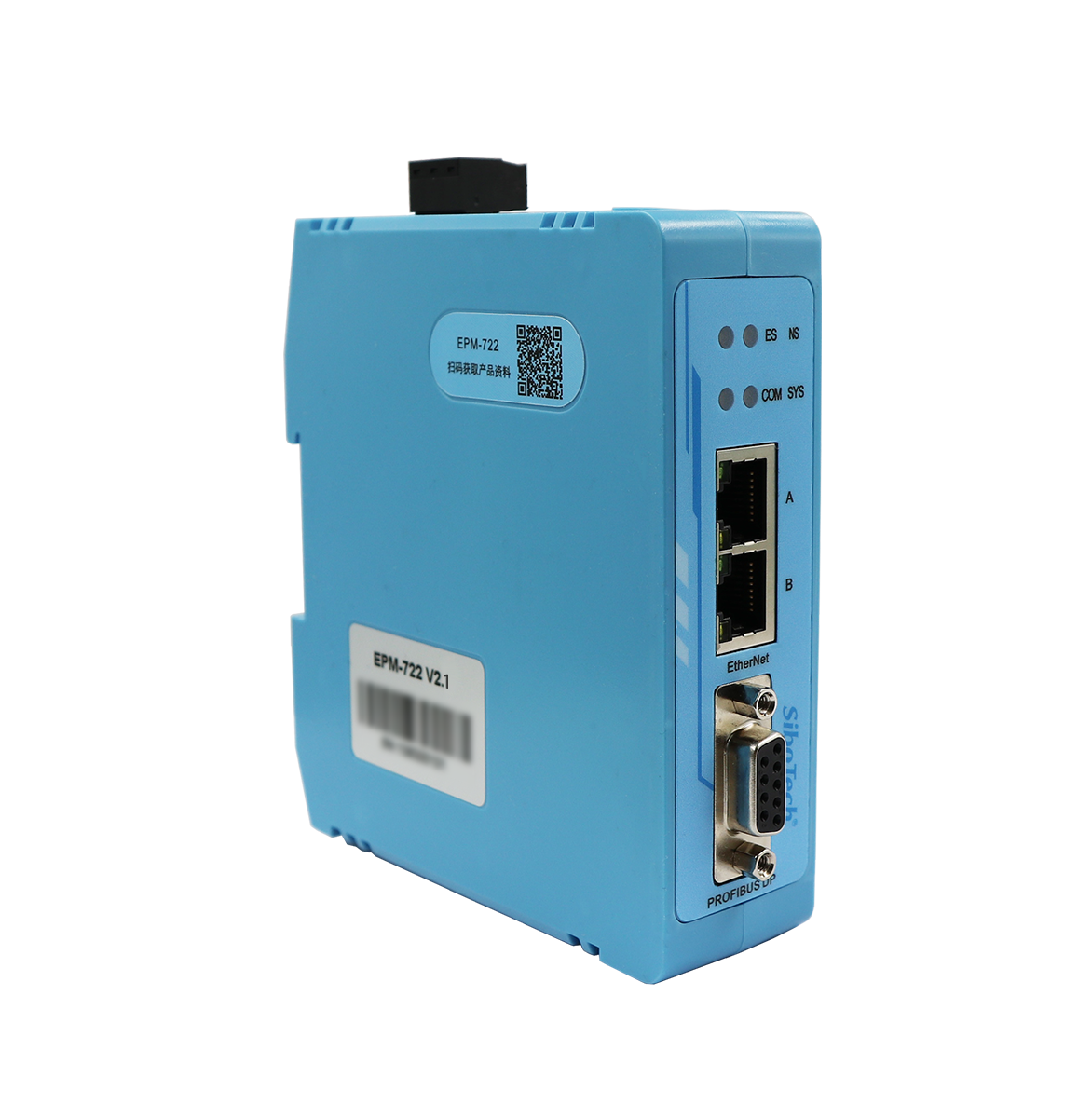

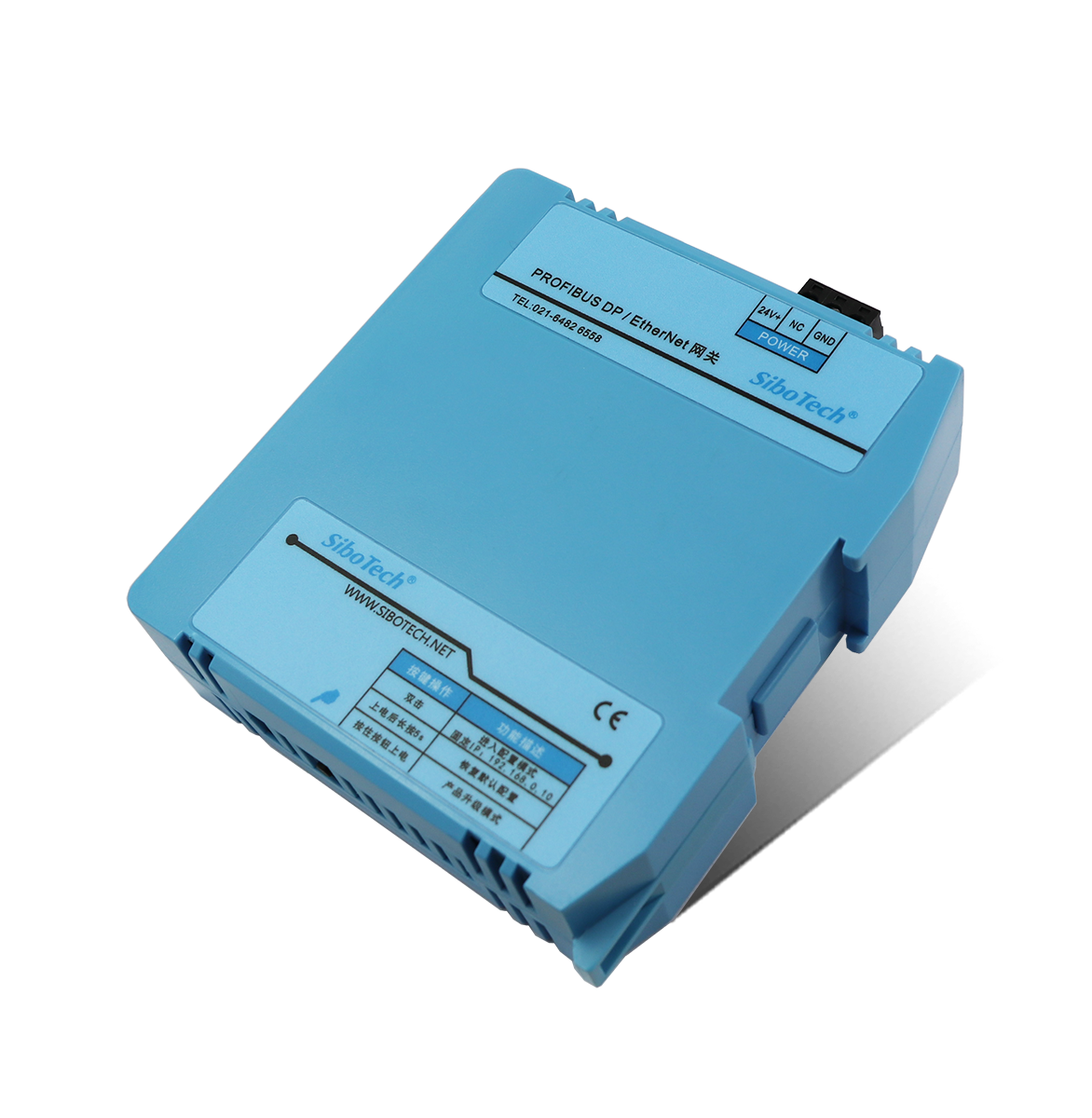

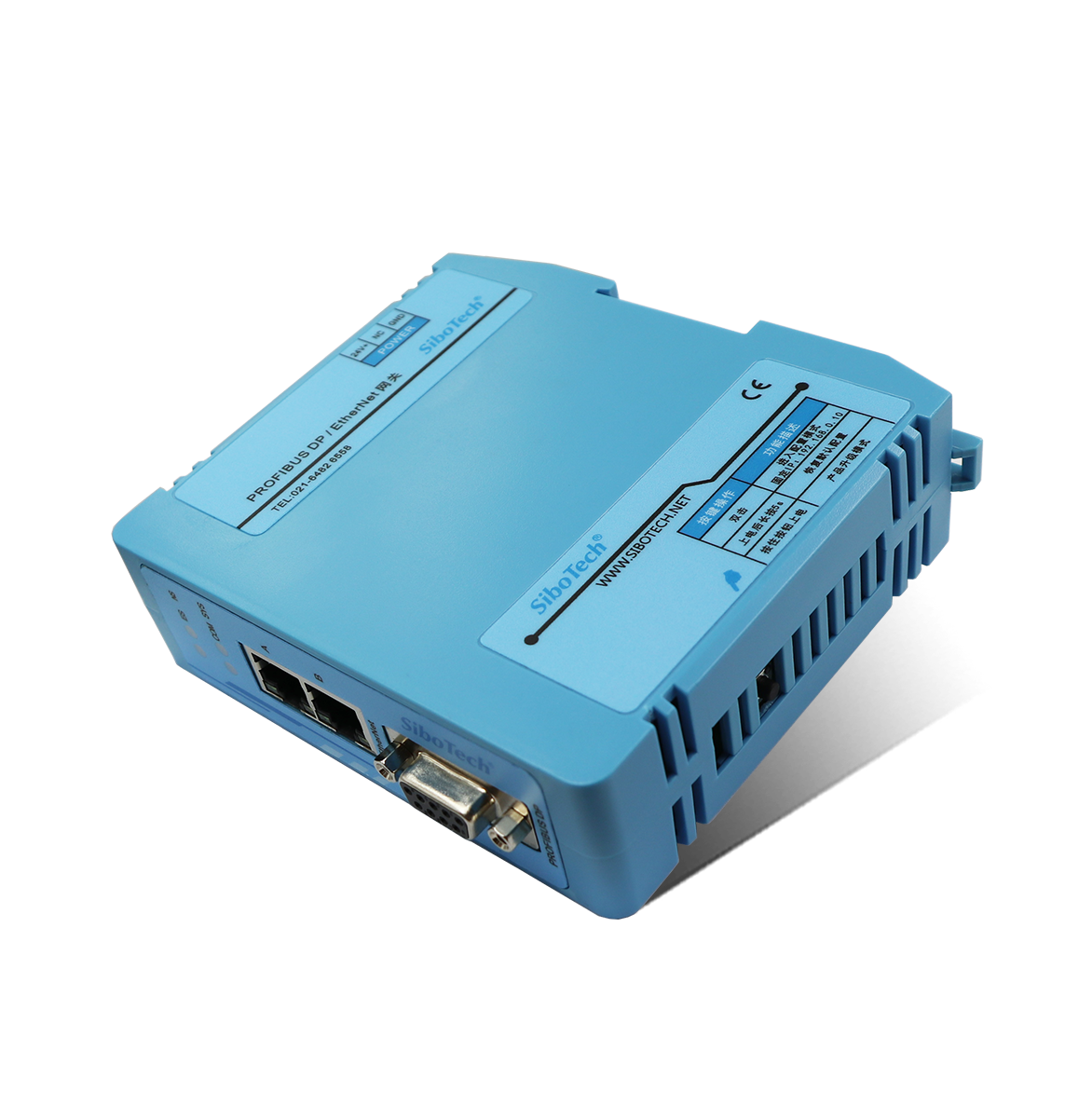

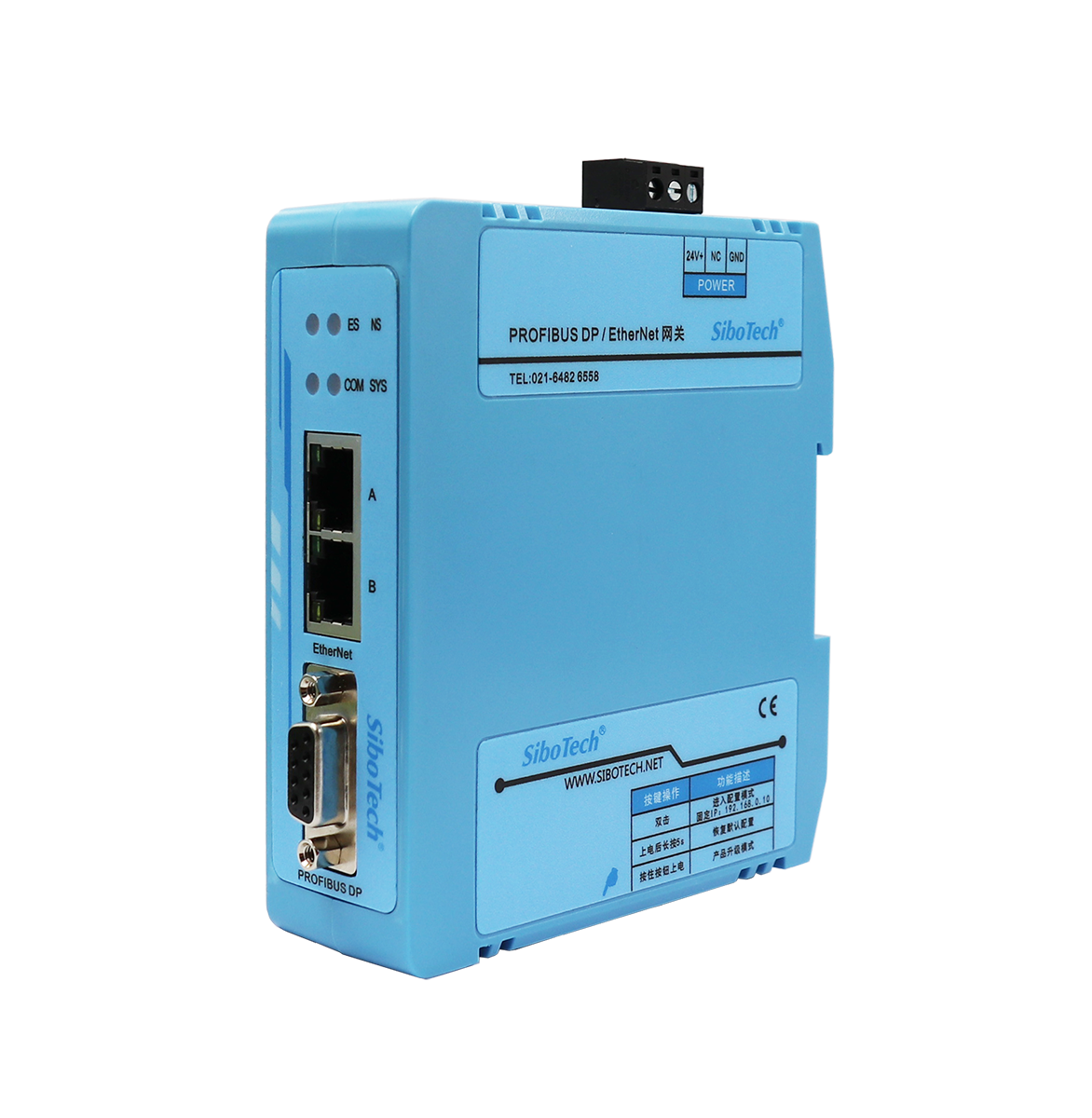

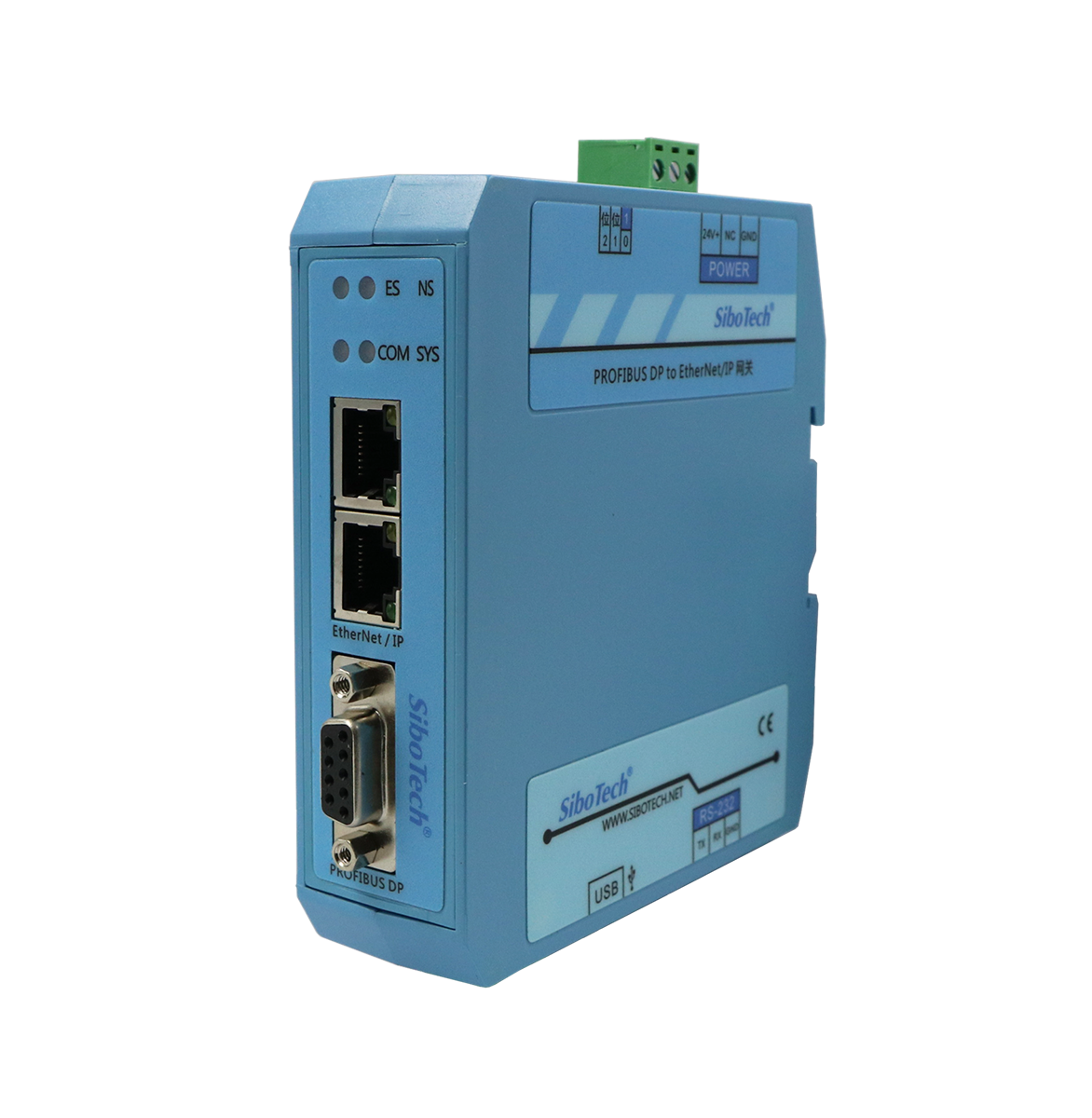

產品外觀
