EtherNet IP /Modbus 網關
型號：ENB-302MI 400 613 9938
基本說明：ENB-302MI網關通過EtherNet/IP協議與Modbus協議的相互轉換,可以將Modbus(RS485或RS232)串口設備接入EtherNet/IP網絡,并可輕松實現數據的雙向交換
添加到收藏夾
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
技術特性
| 1、兩個RS485或RS232接口獨立1kv光電隔離，半雙工，波特率1200~115200bps可選，校驗位：無、奇、偶、標記、 空格可選，1位或2位停止位可選； |
| 2、單自適應以太網網口，IP地址沖突檢測； |
| 3、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼，Modbus功能碼03H、04H、06H、 10H支持 “字節交換”功能，便于用戶解決兩個網絡間數據MSB在先/LSB在先的格式問題；具有Modbus網絡通信調試功能； |
| 4、冗余雙路電源輸入； |
| 5、簡單易用的配置軟件GT-123； |
| 6、支持ODVA標準EtherNet/IP通信協議從站接口；EtherNet/IP最大輸入輸出字節數：最大輸入字節數為492Bytes；最大 輸出字節數為492Bytes； |
| 7、供電:24VDC(11V ～ 30V),90mA(24VDC)； |
| 8、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）； |
| 9、機械尺寸：40mm（寬）×125mm（高）×110mm（深）； |
| 10、安裝：35mm導軌； |
| 11、防護等級：IP20； |
| 12、測試標準：符合EMC測試標準； |
快速應用指南

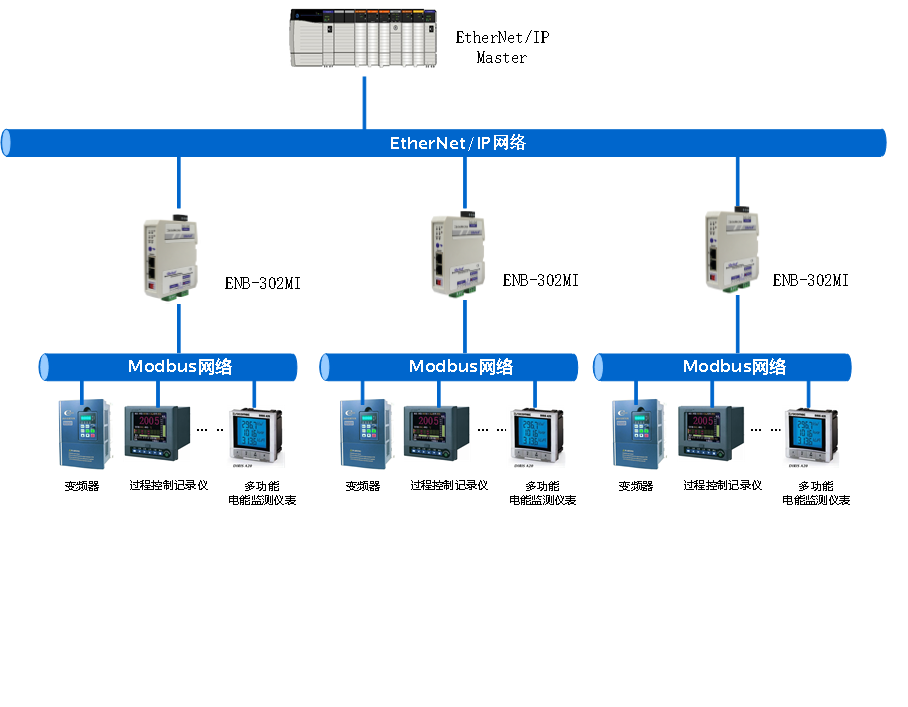

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2021.09.29 | |
| 英文產品手冊 | 說明書 | 2020.10.20 | |
| 快速應用指南 | 說明書 | 2020.10.20 | |
| 網關配置軟件 | 軟件 | 2020.10.20 | |
| EDS文件 | EDS 文件 | 2020.10.20 |
相關產品
| 產品型號 | 以太網協議 | 串口協議 | 串口數量 | 網口數量 |
| MEC-325 V4.3 | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485口） | 2 | MEC-325 V1.7 | EtherNet/IP | Modbus 主站/自由口協議 | 2（串口1為RS485，串口2為RS232） | 1 | ENB-301MI | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485與RS232可選） | 1 | ENB-302MI | EtherNet/IP | Modbus 主站/自由口協議 | 2（RS485口） | 2 | EMR-302 | EtherNet/IP（DLR） | Modbus 主站/自由口協議 | 2（RS485口） | 2 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

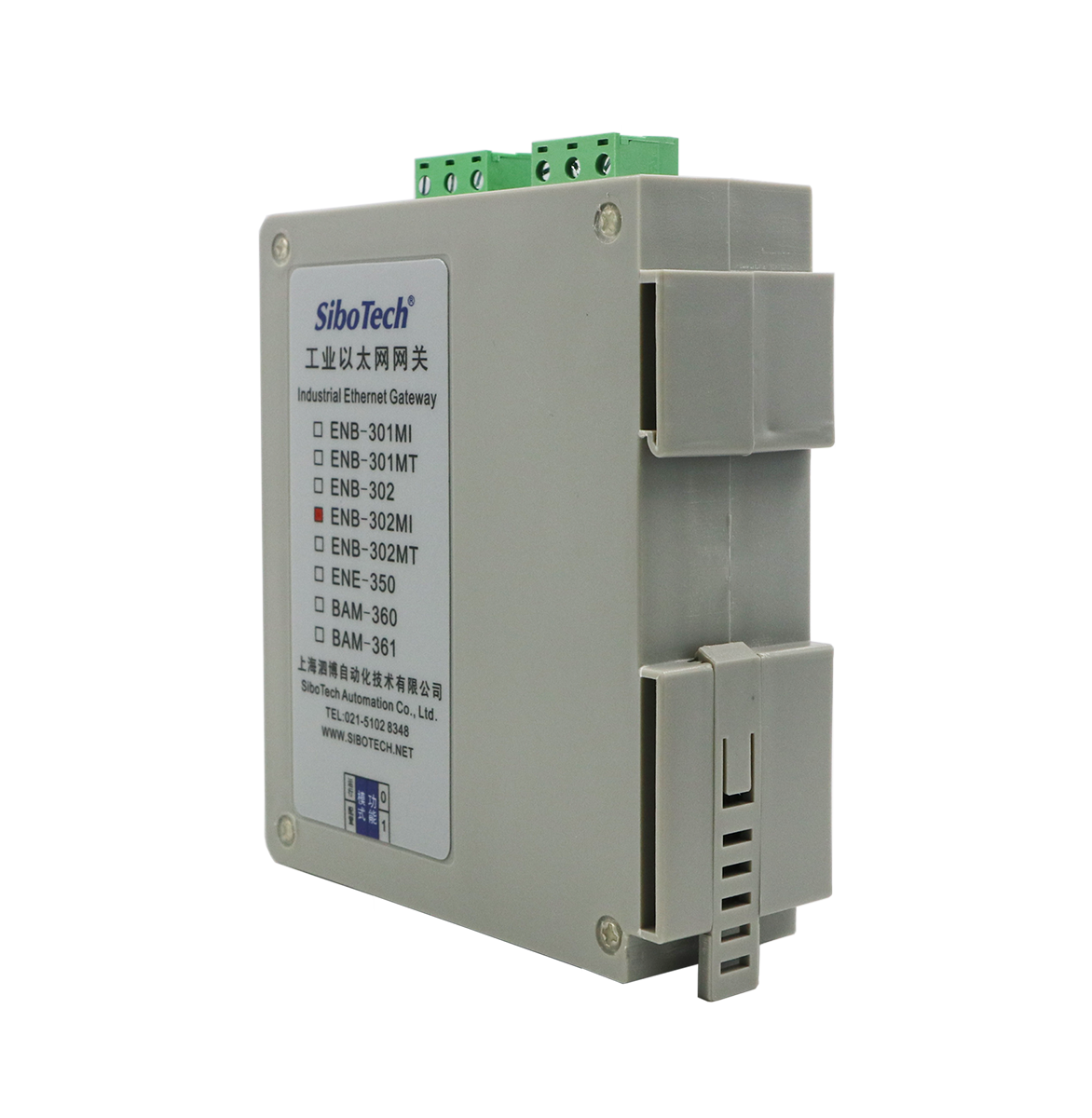

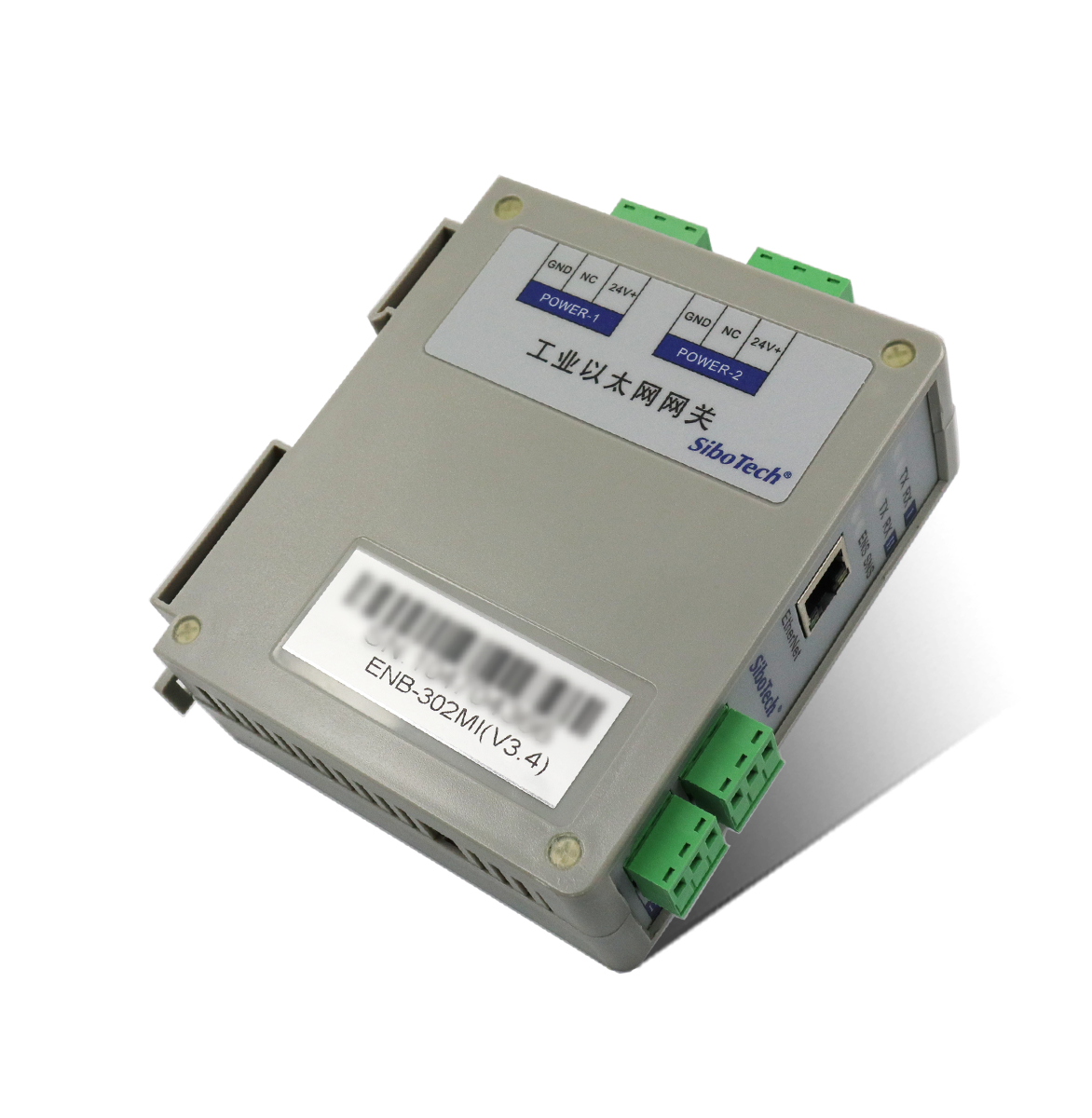

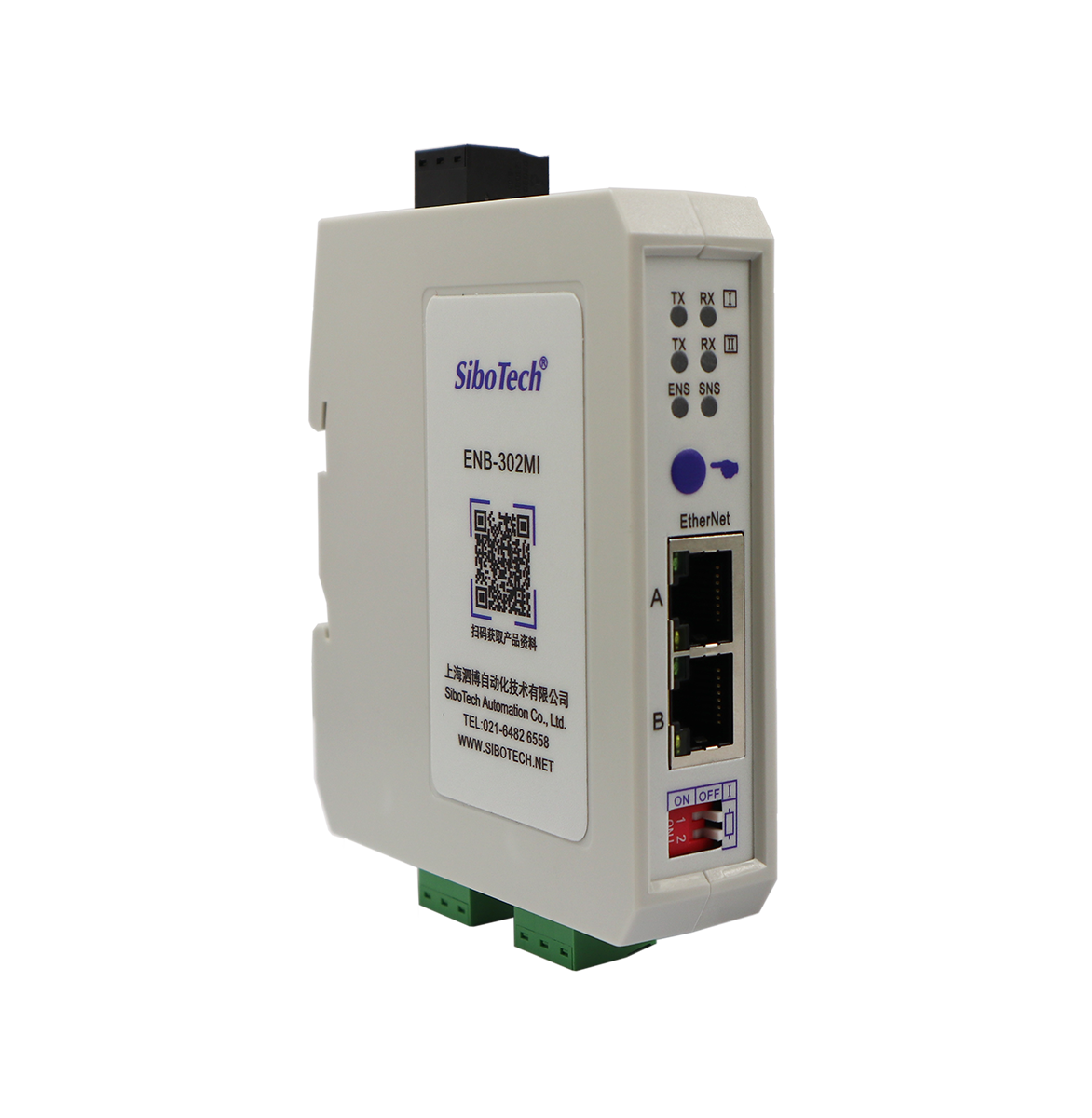

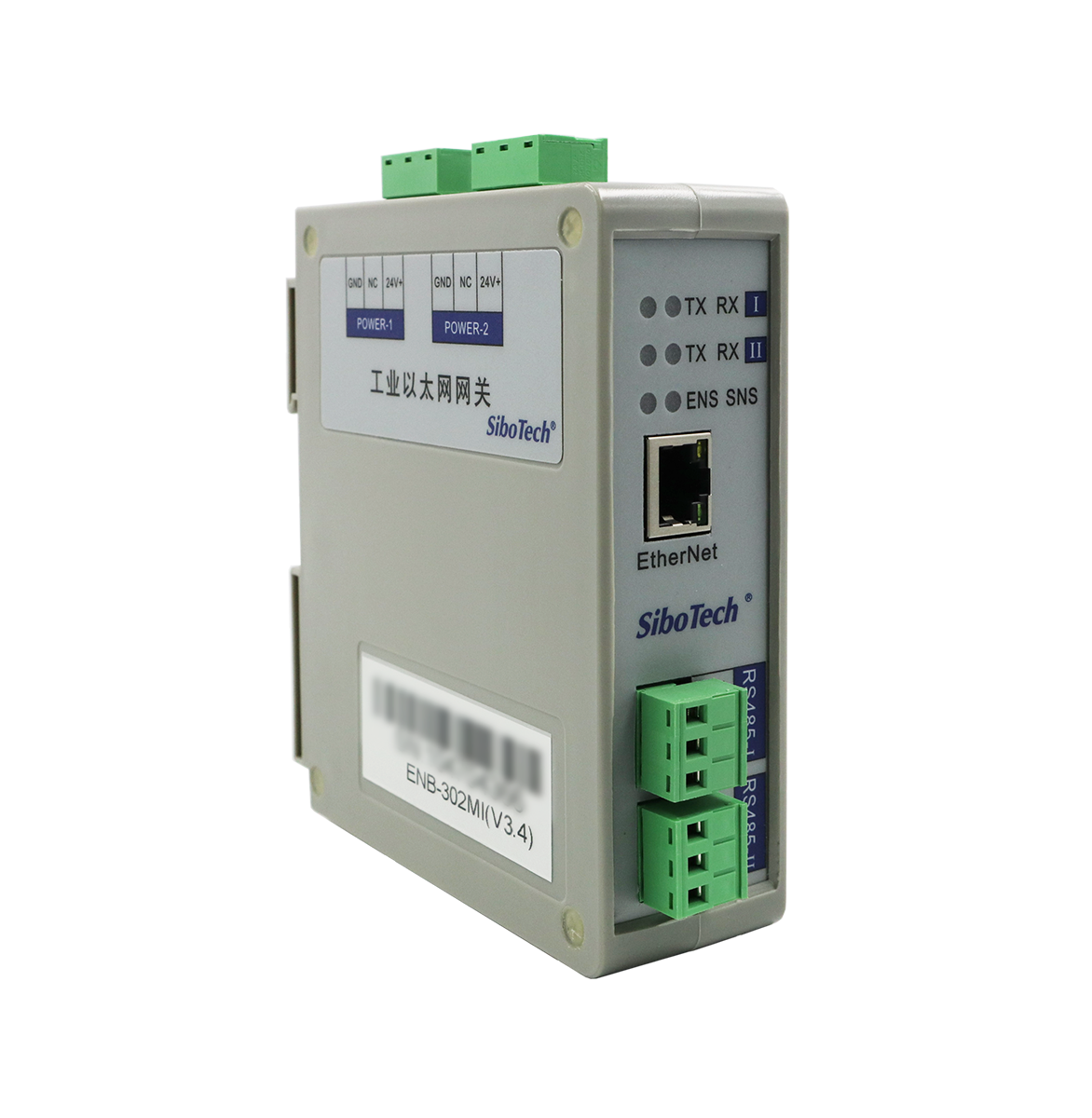

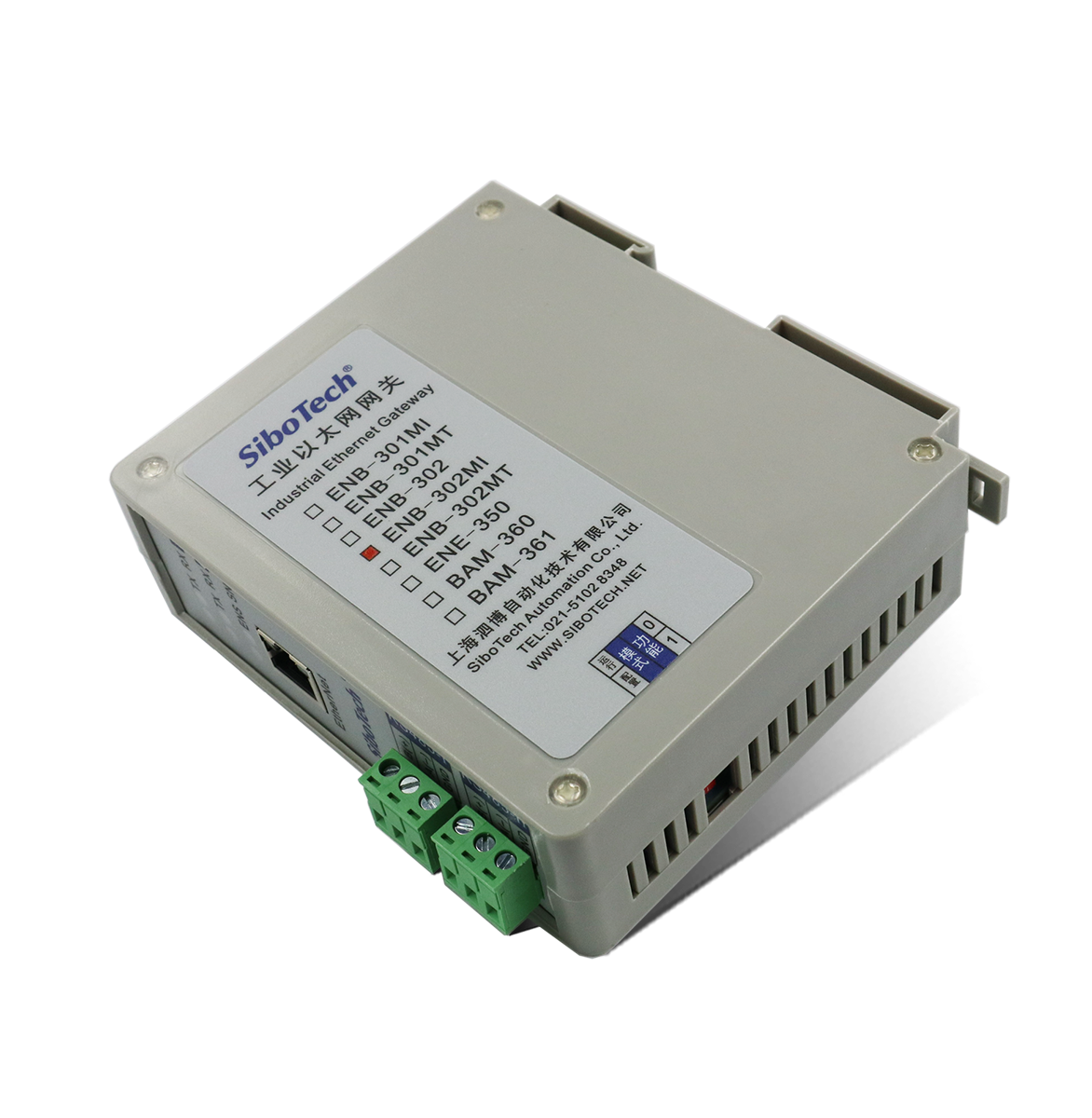

產品外觀
開發套件
相關案例
| 1、SiboTech工業以太網解決方案 |
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
