串口 / ControlNet網關
型號:CRS-732 400 613 9938
基本說明:用于ControlNet從站與串口設備之間的雙向數據交換,支持兩個串口互為冗余,ControlNet冗余從站。
添加到收藏夾- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
1、應用廣泛:凡具有RS232/RS485接口的設備都可以使用本產品實現數據的交換和傳遞。如:具有RS485接口的變頻器、電動啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備、儀表、PLC及PC等等 |
2、配置簡單:用戶不必了解Modbus、ControlNet技術細節,只需參考產品手冊,根據要求使用網關配置軟件CR-123可輕松完成CRS-732的配置,不需要復雜編程,即可在短時間內實現連接通信 |
技術特性
1、CRS-732具有兩個串口,串口支持RS232或RS485; |
2、CRS-732支持的協議類型:Modbus主站、Modbus從站、自定義協議以及通用模式(接收式、問答式)、ControlNet協議; |
3、串口參數: ①工作方式:半雙工; ②波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選; ③數據位:8位; ④校驗位:無、奇、偶、標志、空格可選; ⑤停止位:1、2位可選; |
4、Modbus主站: ①支持的功能碼:01H、02H、03H、04H、05H、06H、0FH、10H號功能; ②支持的格式:RTU格式和ASCII格式; ③具有的功能:寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能; ④每個主站最多可配置48條Modbus命令; |
5、Modbus從站: ①支持的功能碼:03H、04H、06H、10H號功能; ②支持的格式:RTU格式和ASCII格式; |
6、CRS-732數據輸入/輸出數量: ①Input Bytes+Output Bytes<=2KBytes; ②Max Input Bytes <=1Kbytes; ③Max Output Bytes<=1Kbytes; |
7、ControlNet端口: ①工作模式:從站; ②最大輸入字節數:255Bytes;最大輸出字節數:255Bytes; ③站點設置:按鈕設置,選址:0~99; ④隔離設計:1kV光電隔離; |
8、供電:24VDC(11V~30V); |
9、功耗:<140mA(DC24V); |
10、工作環境溫度:-20℃~ 60℃;工作環境濕度:5%~95%(無凝露); |
11、內置靜電防護:15KV ESD;通信端口隔離:1KV; |
12、機械尺寸:40mm×125mm×110mm[不包括導軌連接器]; |
13、安裝:35mm導軌; |
14、防護等級:IP20; |
快速應用指南
典型應用
測試指南
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

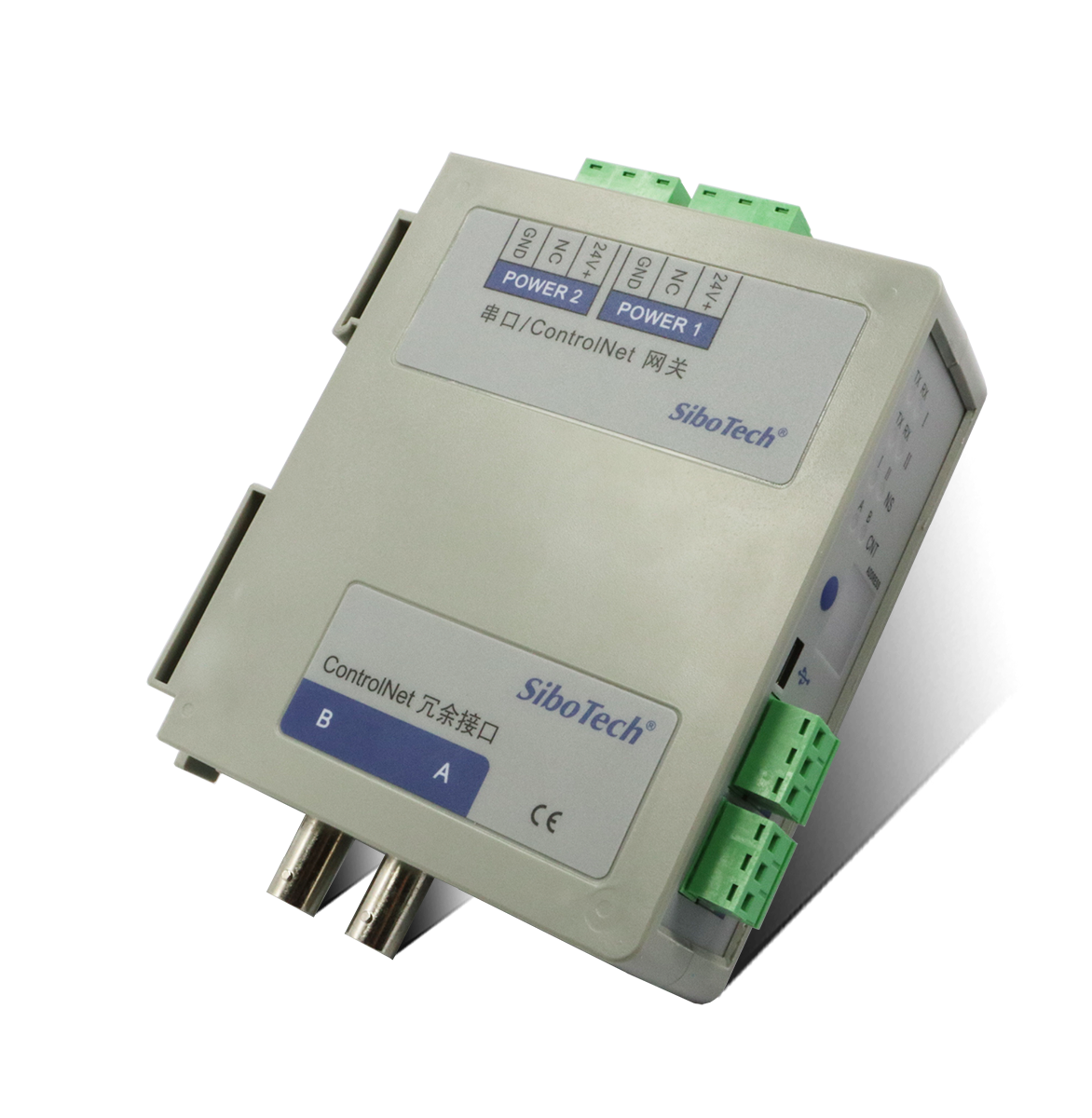

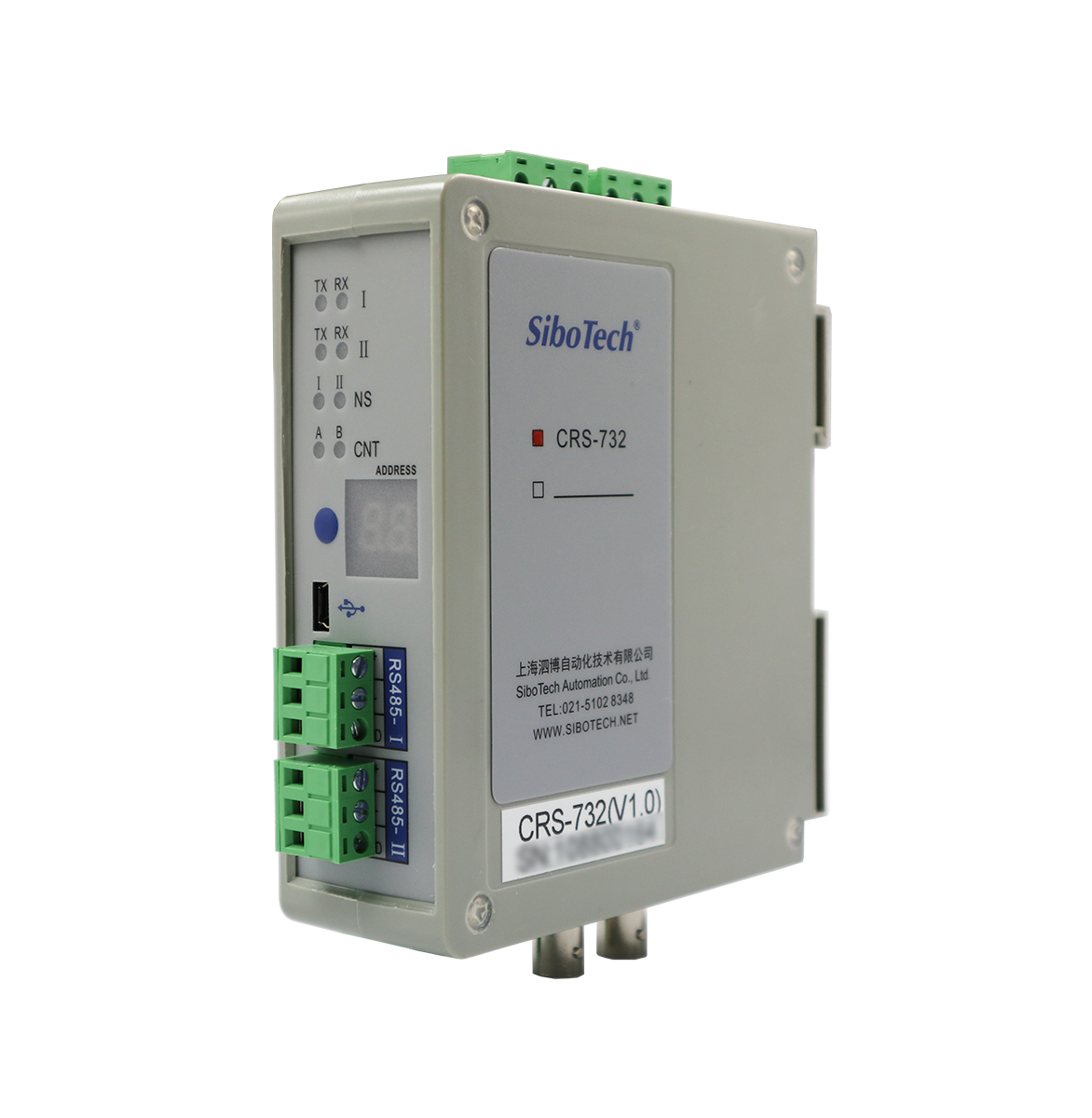

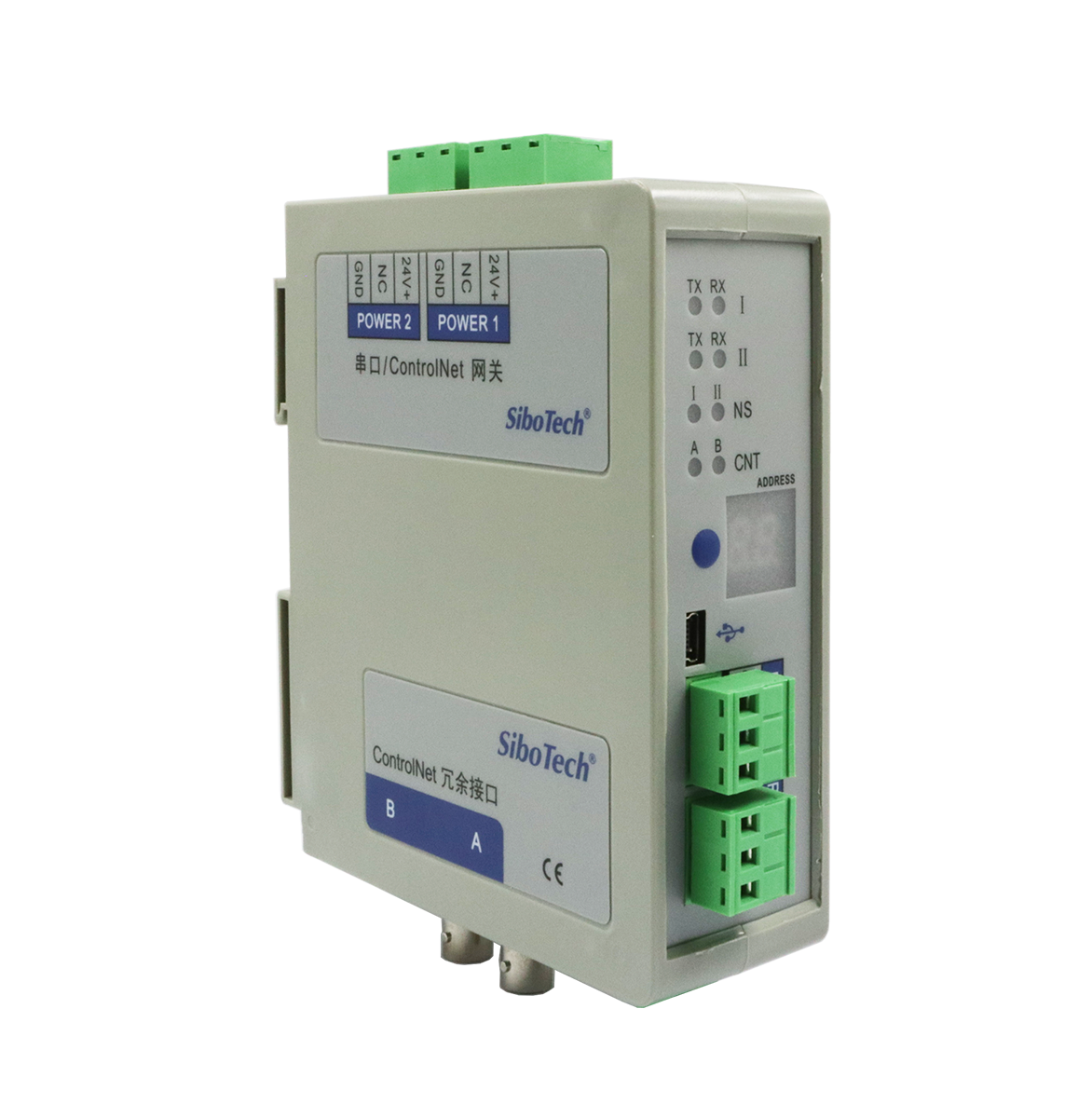

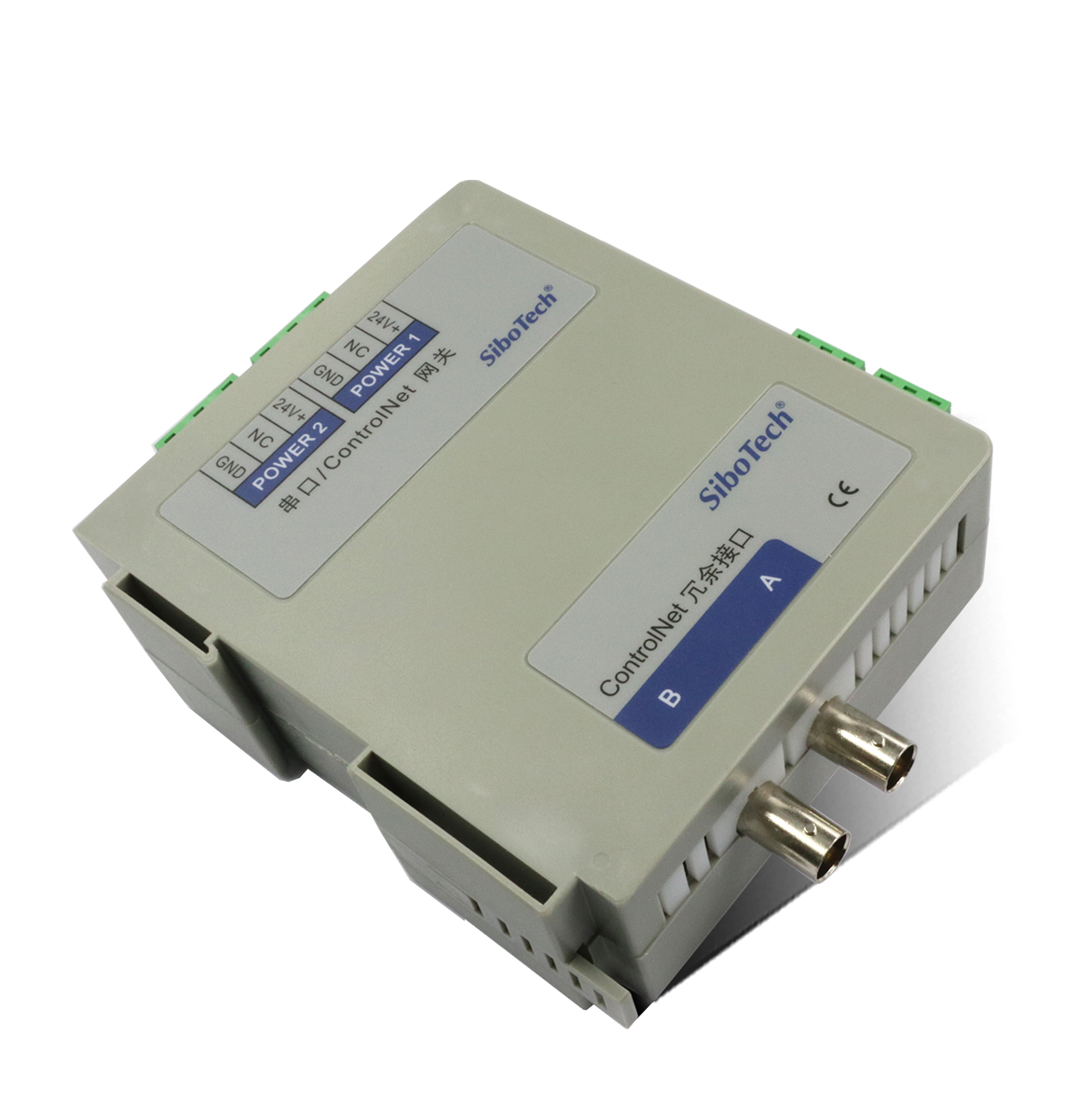

產品外觀
