EtherNet IP/Modbus（通用串口）網關
型號：ENB-301MI 400 613 9938
基本說明：ENB-301MI網關通過EtherNet/IP協議與Modbus協議（或串口數據流）的相互轉換,可以將Modbus(或其它串行協議的)串口設備接入EtherNet/IP網絡，并可輕松實現數據的雙向交換
點擊這里以往版本
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、一個RS485或RS232接口獨立1KV光電隔離； |
| 2、單以太網口，IP地址沖突檢測； |
| 3、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼，Modbus功能碼03H、04H、06H、 10H支持“字節交換”功能，便于用戶解決兩個網絡間數據MSB在先/LSB在先 的格式問題；具有Modbus網絡通信調試 功能； |
| 4、作為通用模式，支持字符超時、字符個數、分隔符控制方式，具有自動發送功能； |
| 5、冗余雙路電源輸入； |
| 6、簡單易用的配置軟件GT-123； |
| 7、支持ODVA標準EtherNet/IP通信協議從站接口； |
| 8、EtherNet/IP最大輸入輸出字節數： ①最大輸入字節數為492Bytes（若使用通用模式，最大輸入字節數為256Bytes）； ②最大輸出字節數為492Bytes（若使用通用模式，最大輸出字節數為256Bytes）； |
| 9、供電:24VDC(11V ～ 30V),90mA(24VDC)； |
| 10、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）； |
| 11、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）； |
| 12、安裝：35mm導軌； |
| 13、防護等級：IP20； |
| 14、測試標準：符合EMC測試標準； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.12.18 | |
| 網關配置軟件 | 軟件 | 2021.12.31 | |
| EDS文件 | EDS 文件 | 2021.08.06 | |
| 網關使用指南 | 其他 | 2020,10,20 |
相關產品
串口轉EtherNet/IP網關選型指南
| 產品型號 | 以太網協議 | 串口協議 | 串口數量 | 網口數量 |
| MEC-325 V4.3 | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485口） | 2 | MEC-325 V1.7 | EtherNet/IP | Modbus 主站/自由口協議 | 2（串口1為RS485，串口2為RS232） | 1 | ENB-301MI | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485與RS232可選） | 1 | ENB-302MI | EtherNet/IP | Modbus 主站/自由口協議 | 2（RS485口） | 2 | EMR-302 | EtherNet/IP（DLR） | Modbus 主站/自由口協議 | 2（RS485口） | 2 |
產品規格
硬件環境
軟件環境
開發板

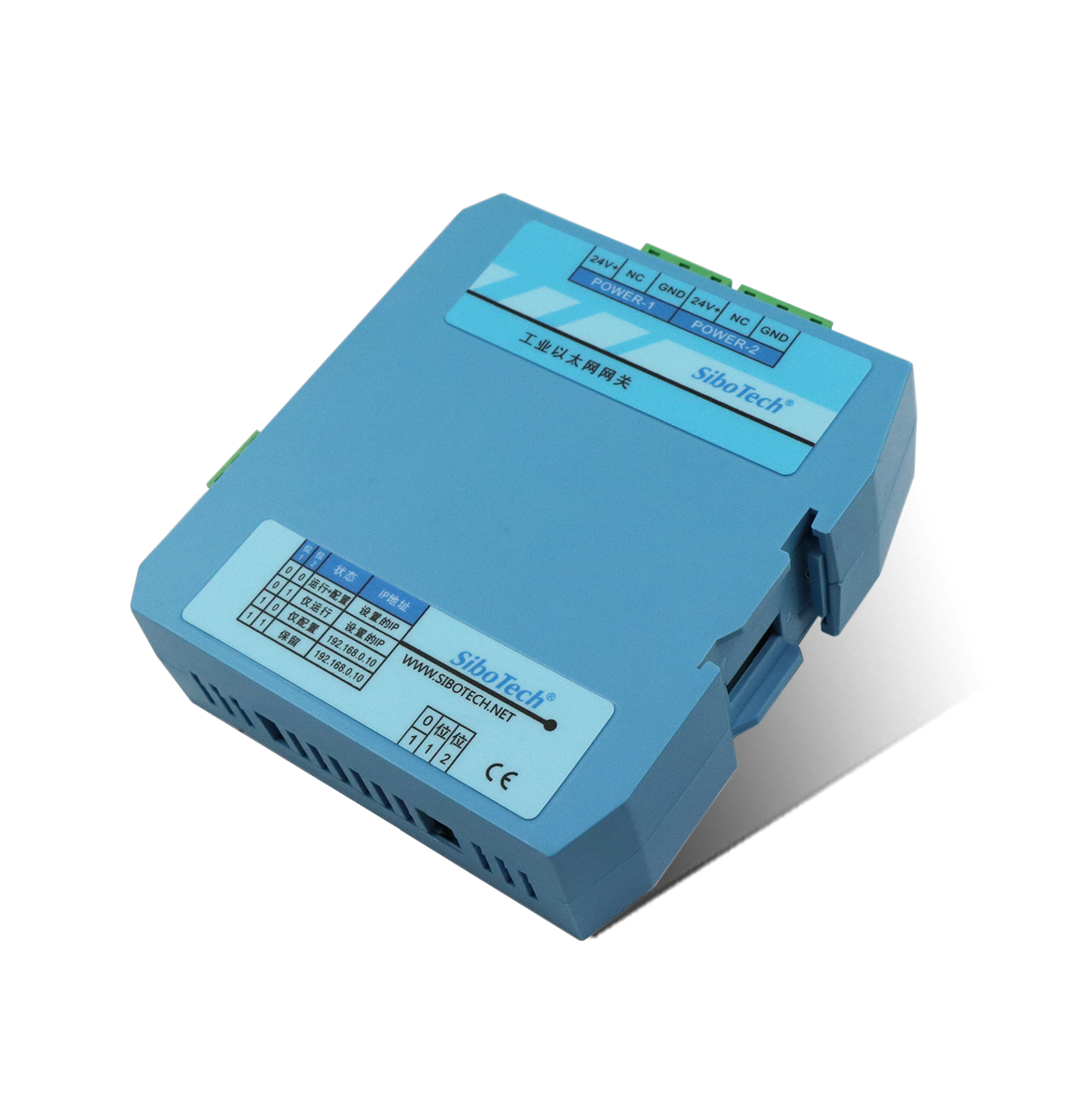

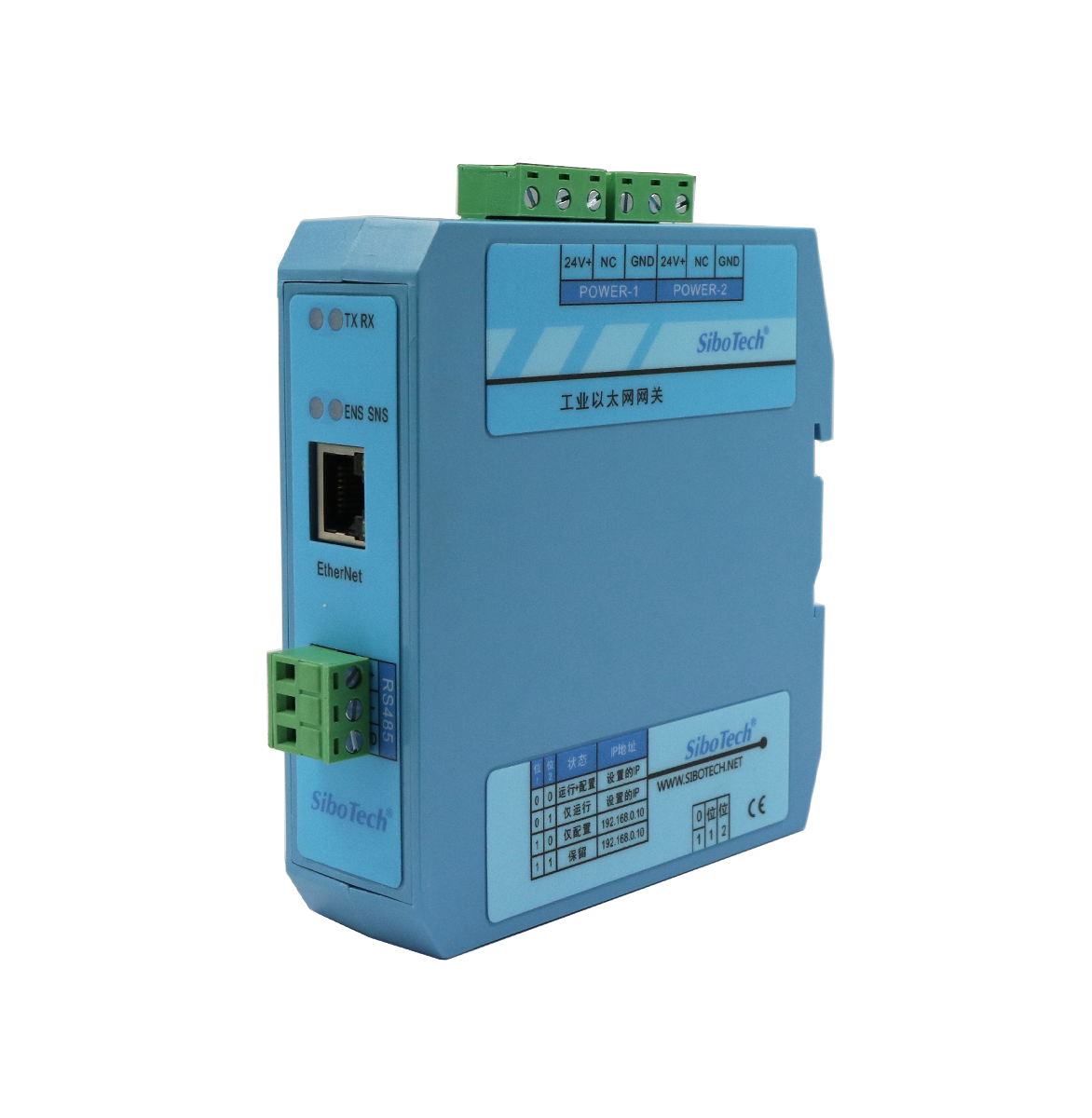

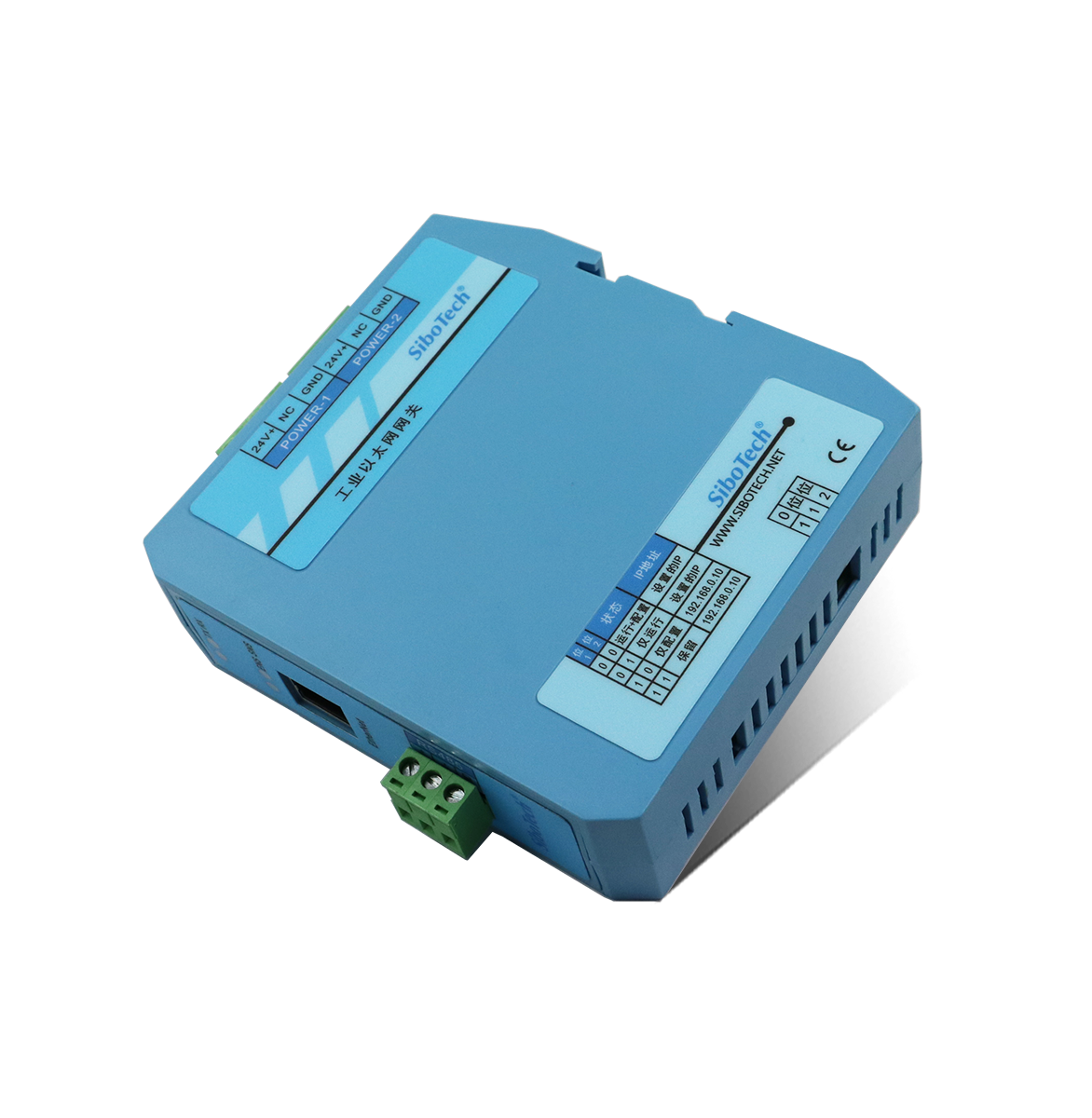

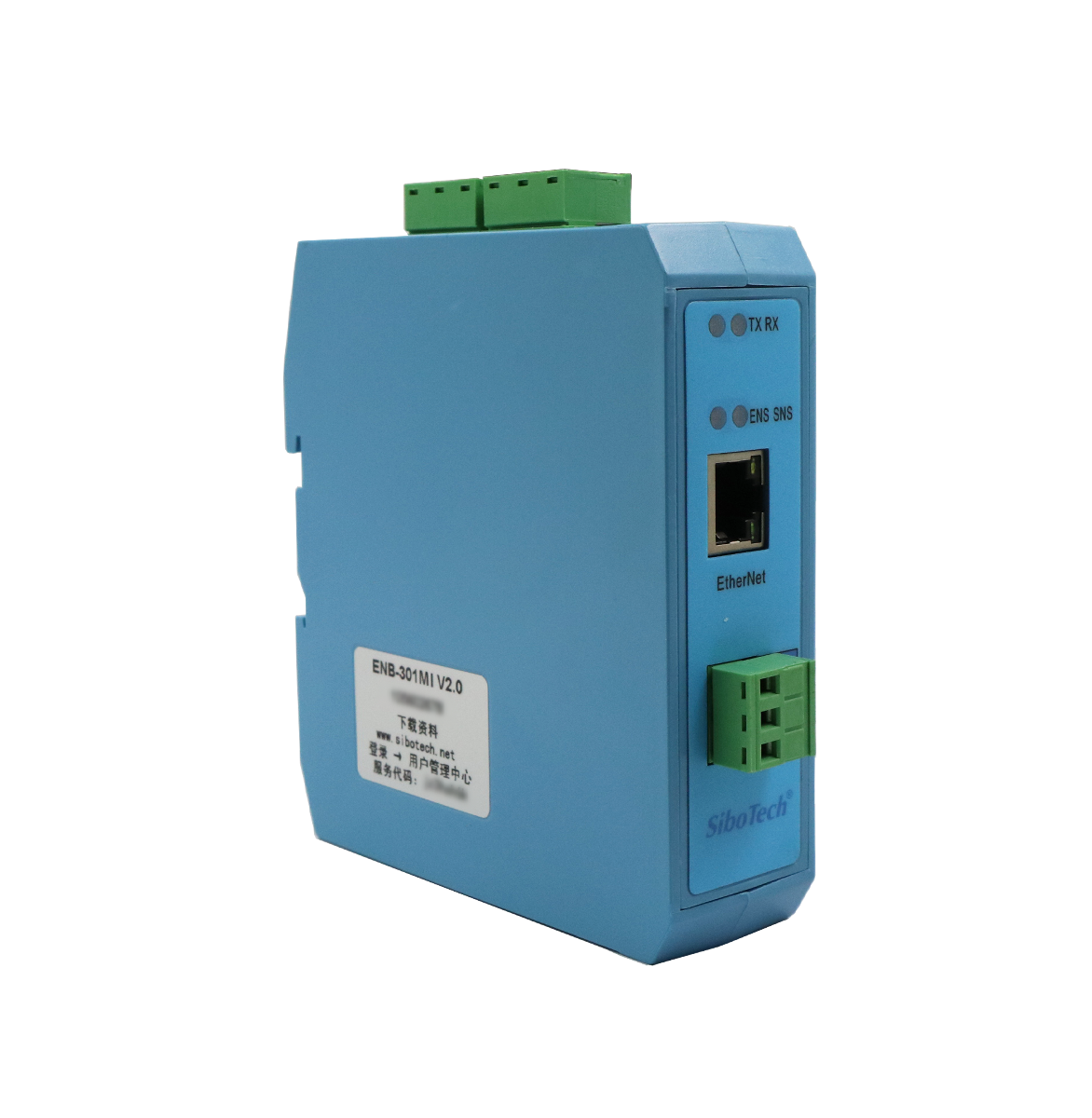

產品外觀
| 1、上海泗博串口轉Ethernet IP網關ENB-301MI在機場行李運輸控制系統中的應用 |
| 2、ECS電力監控系統 |
以往版本
| 產品版本 | 說明書 | 軟件 | EDS | 全部下載 |
| ENB-301MI V14 |
