Modbus/PROFIBUS DP網關（立式）
型號：PM-127 V4.0 400 613 9938
基本說明：Modbus轉PROFIBUS智能網關PM-127實現了串口和PROFIBUS DP的數據通信?？蛇B接多個具有Modbus RTU/ASCⅡ（RS485）接口的設備到PROFIBUS DP，也支持DCS等Modbus主站對現場PLC的數據采集和監控。從而更加安全、方便地實現Modbus網絡設備與PROFIBUS DP網絡設備數據通信。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用廣泛：凡具有RS485接口的Modbus RTU/ASCII協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。如：具有Modbus協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、 智能現場測量設備及儀表等等； |
| 2、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信； |
| 3、透明通信：用戶可以按照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的數據透明通信； |
技術特性
| 1、PM-127網關在PROFIBUS側是一個PROFIBUS DP從站，在Modbus一側是Modbus主、從站可設；通過PROFIBUS通信數據區和Modbus數據區的數據映射實現PROFIBUS和Modbus的數據透明通信； |
| 2、PM-127 網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命令； |
| 3、PM-127網關作為Modbus從站，支持Modbus寄存器地址3區（3xxxx）、4區（4xxxx）、0區（0xxxx）和1區（1xxxx）；其中，3區支持功能碼04H；4區支持功能碼03H、06H、10H；0區支持功能碼01H、05H、0FH；1區支持功能碼02H； |
| 4、PROFIBUS DP/V0協議，符合；JB/T 10308.3-2001；測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS規范； |
| 5、PROFIBUS DP從站，波特率自適應，支持波特率范圍：9600~12Mbps； |
| 6、PROFIBUS 輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出： ① Max Input Bytes ≤244 Bytes； ② Max Output Bytes ≤244 Bytes； ③ Max Data Bytes ≤488 Bytes； |
| 7、控制狀態：作為Modbus主站，PROFIBUS端可以允許和禁止Modbus命令的發送； |
| 8、狀態監視功能：作為Modbus主站，PROFIBUS端可以監視Modbus命令狀態；作為Modbus從站，PROFIBUS端可以監視Modbus網絡狀態； |
| 9、Modbus協議接口是RS-485接口，半雙工；波特率：300，600，1200，2400，4800，9600，19200，38400，57600，115200bps可選；8位數據位；校驗位（偶、奇、無、標記、空格）可選；停止位（1、2）可選； |
| 10、供電：24VDC（11V ～ 30V），80mA（24V DC）； |
| 11、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）； |
| 12、外形尺寸：18mm（寬）×100mm（高）×115mm（深）； |
| 13、安裝：35mm導軌； |
| 14、防護等級：IP20； |
快速應用指南

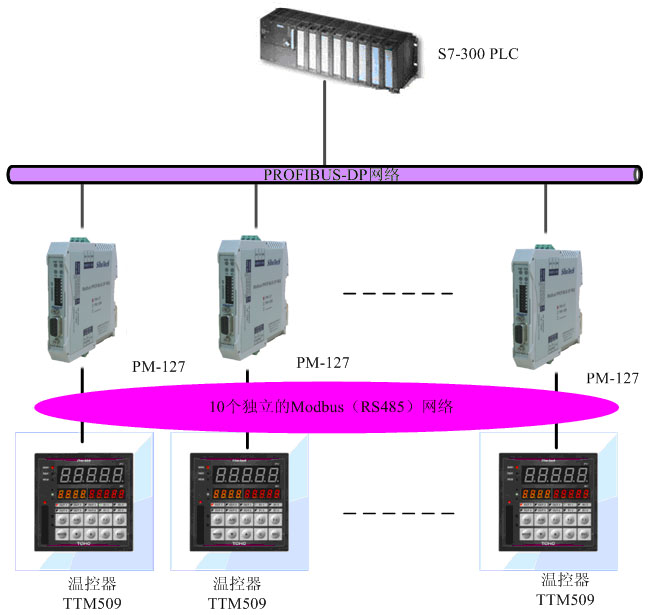

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2019.07.01 | |
| GSD文件 | GSD 文件 | 2019.07.01 | |
| 如何用STEP7設置 | 其他 | 2019.07.01 | |
| 如何安裝GSD文件 | 其他 | 2019.07.01 |
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

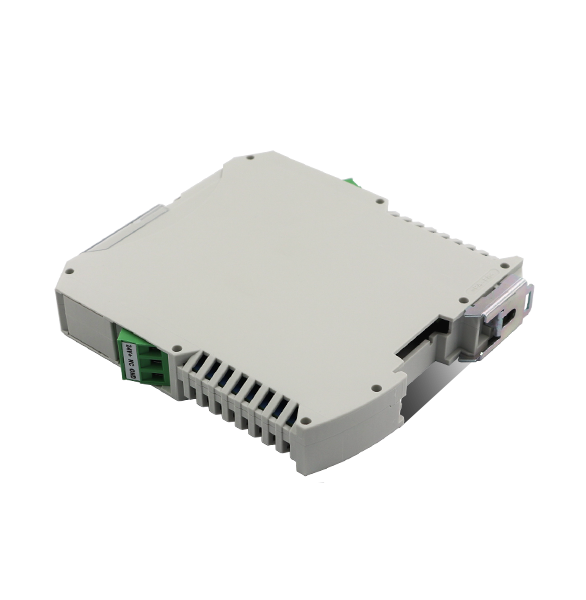

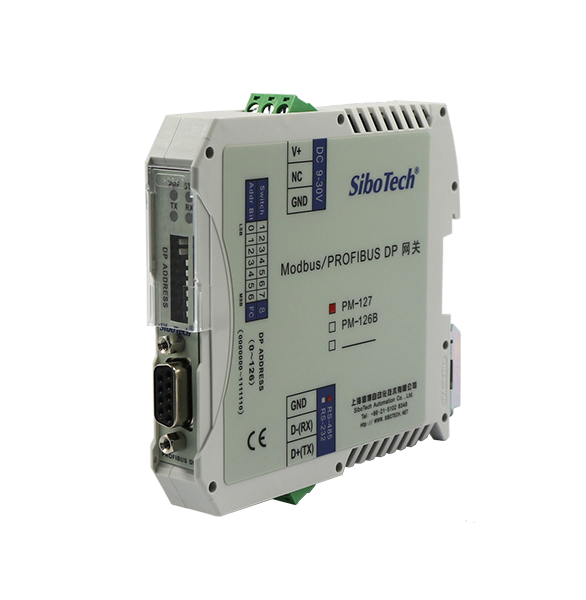

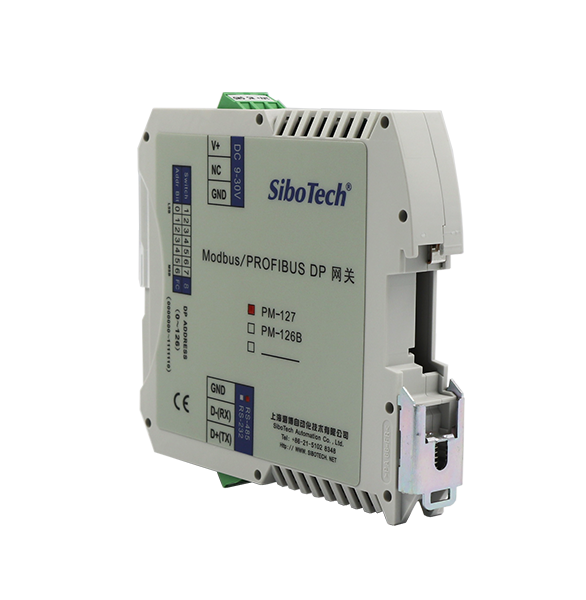

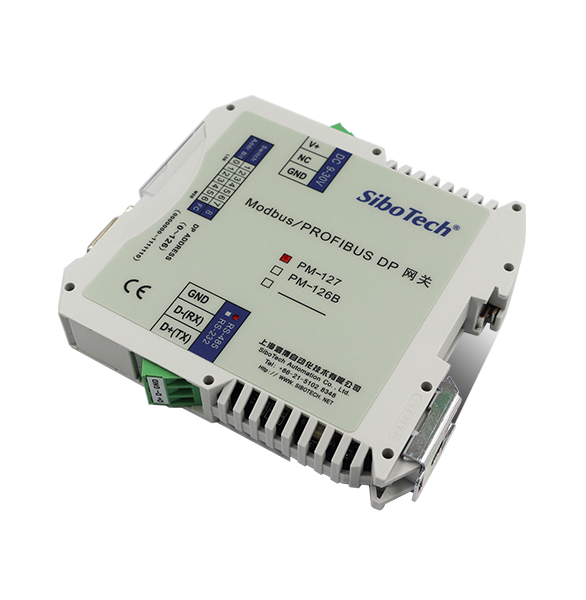

產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | GSD | 全部下載 |
| PM-127 V2.0 |
