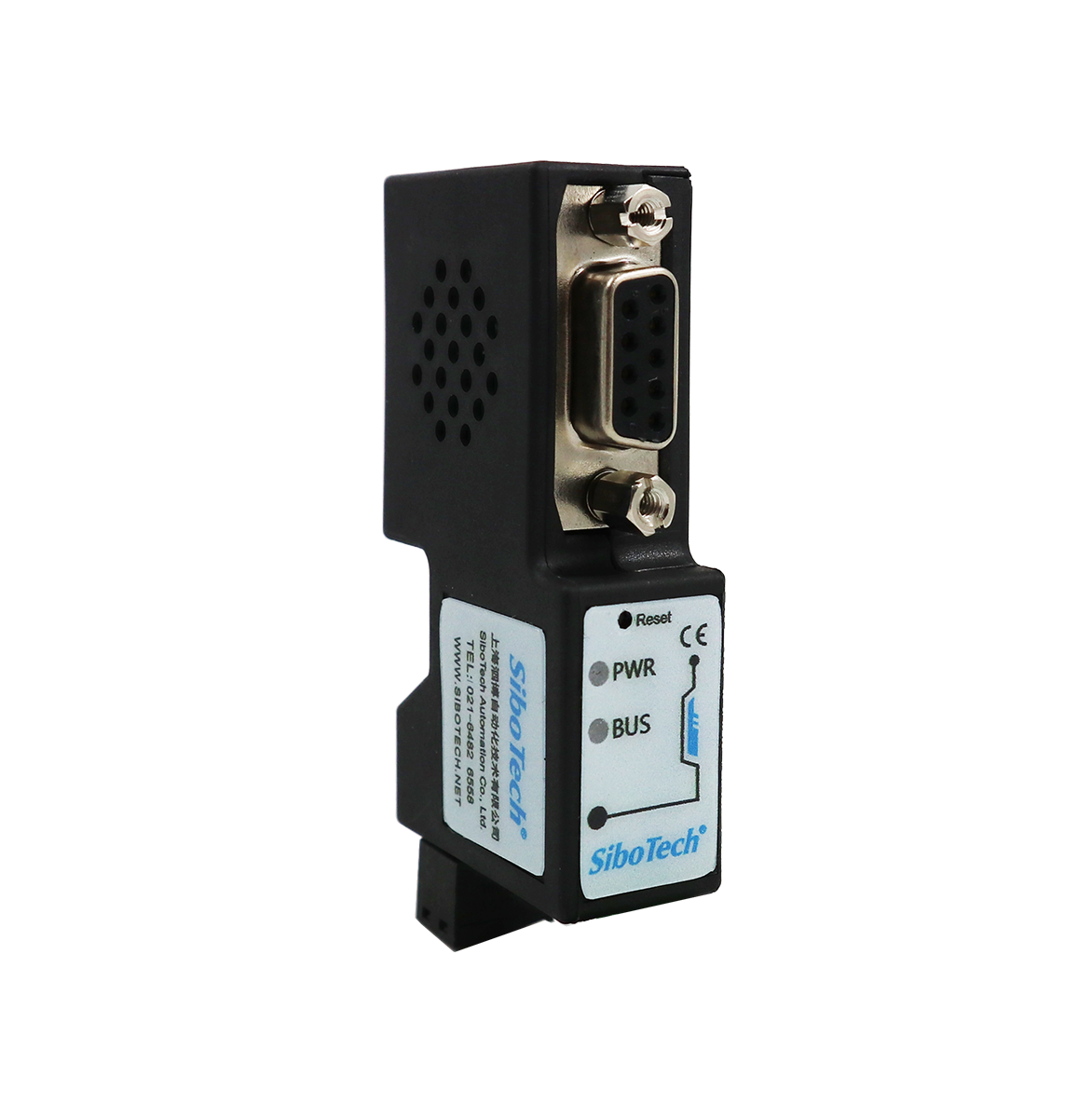

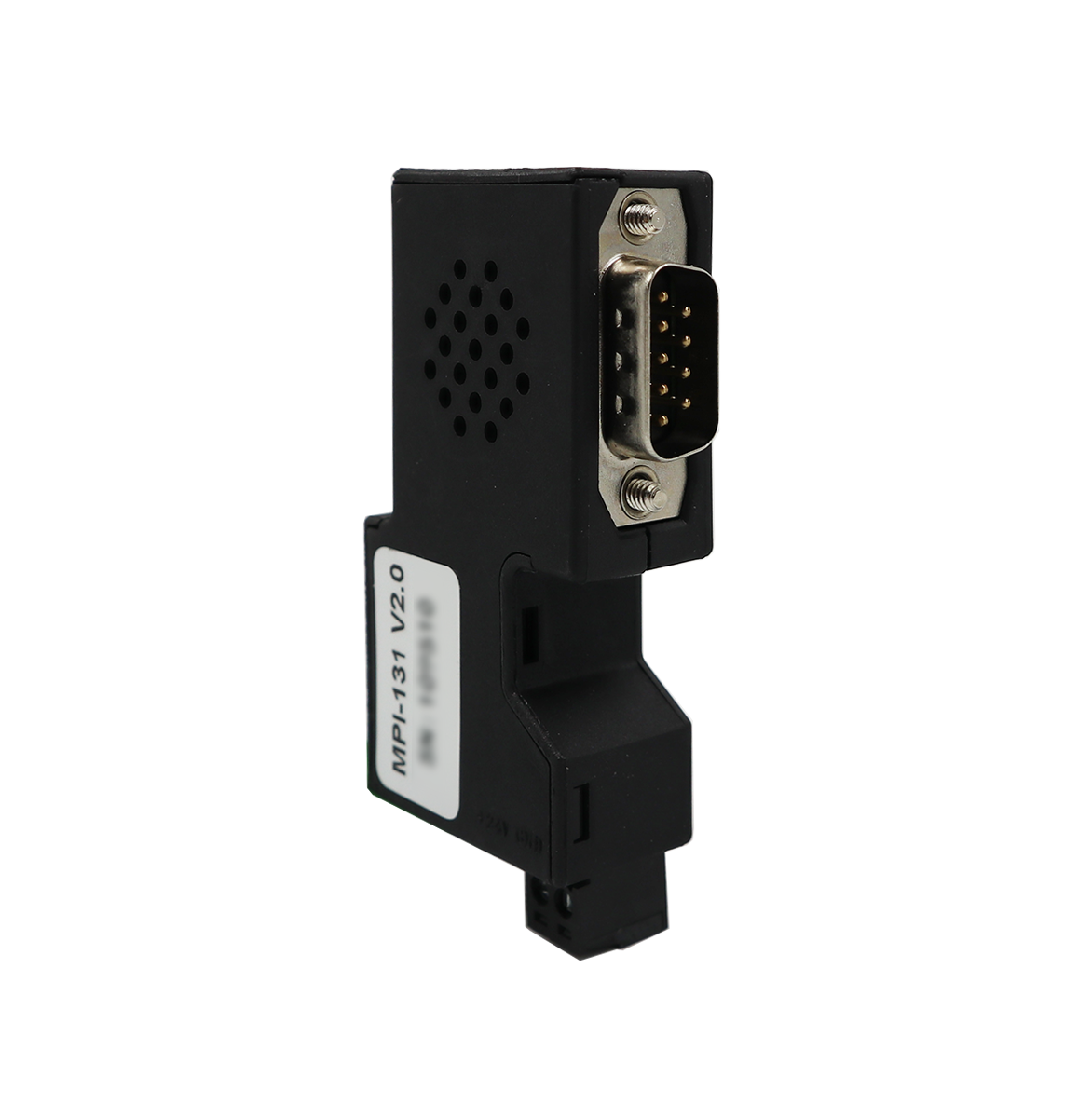

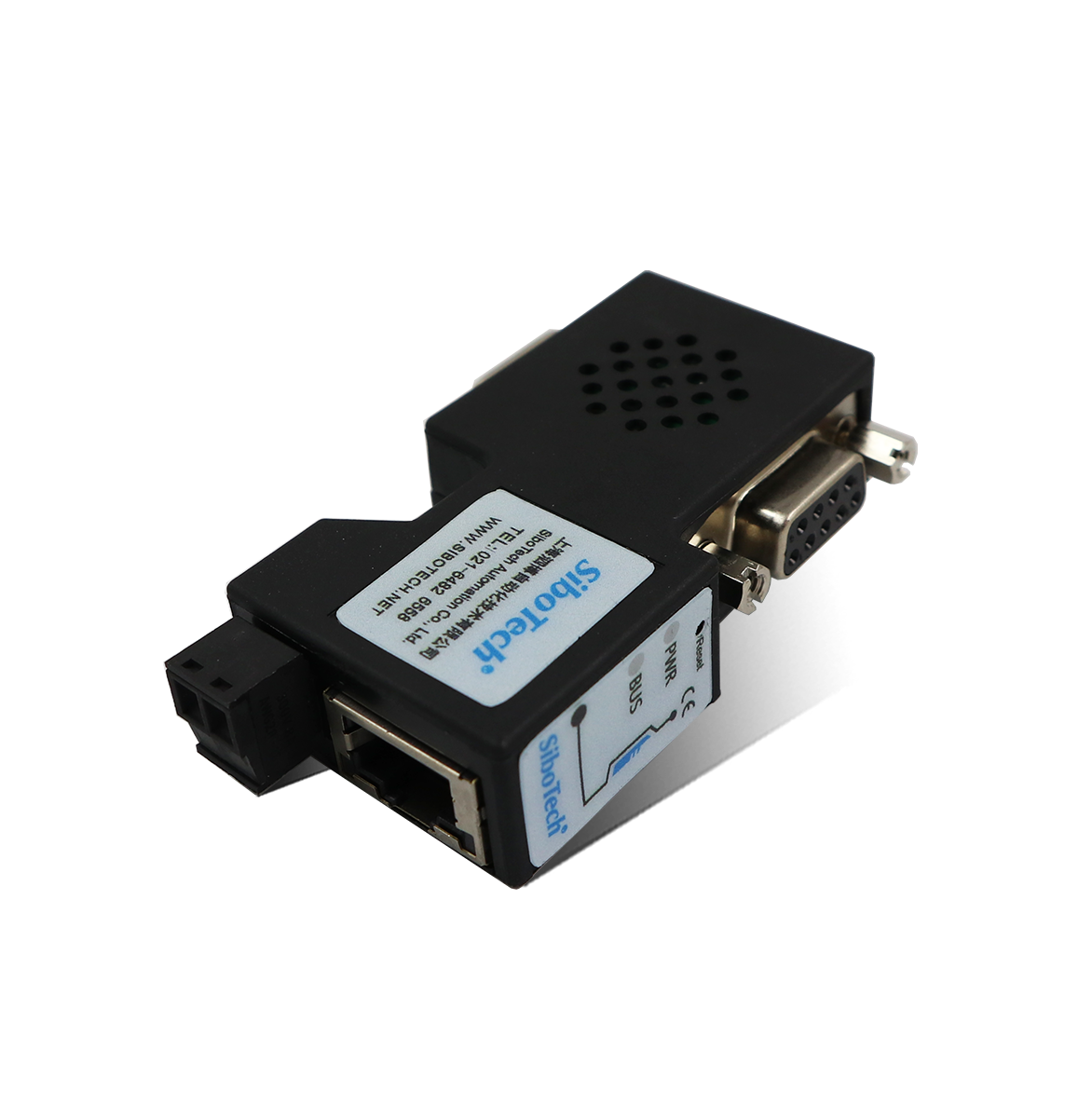

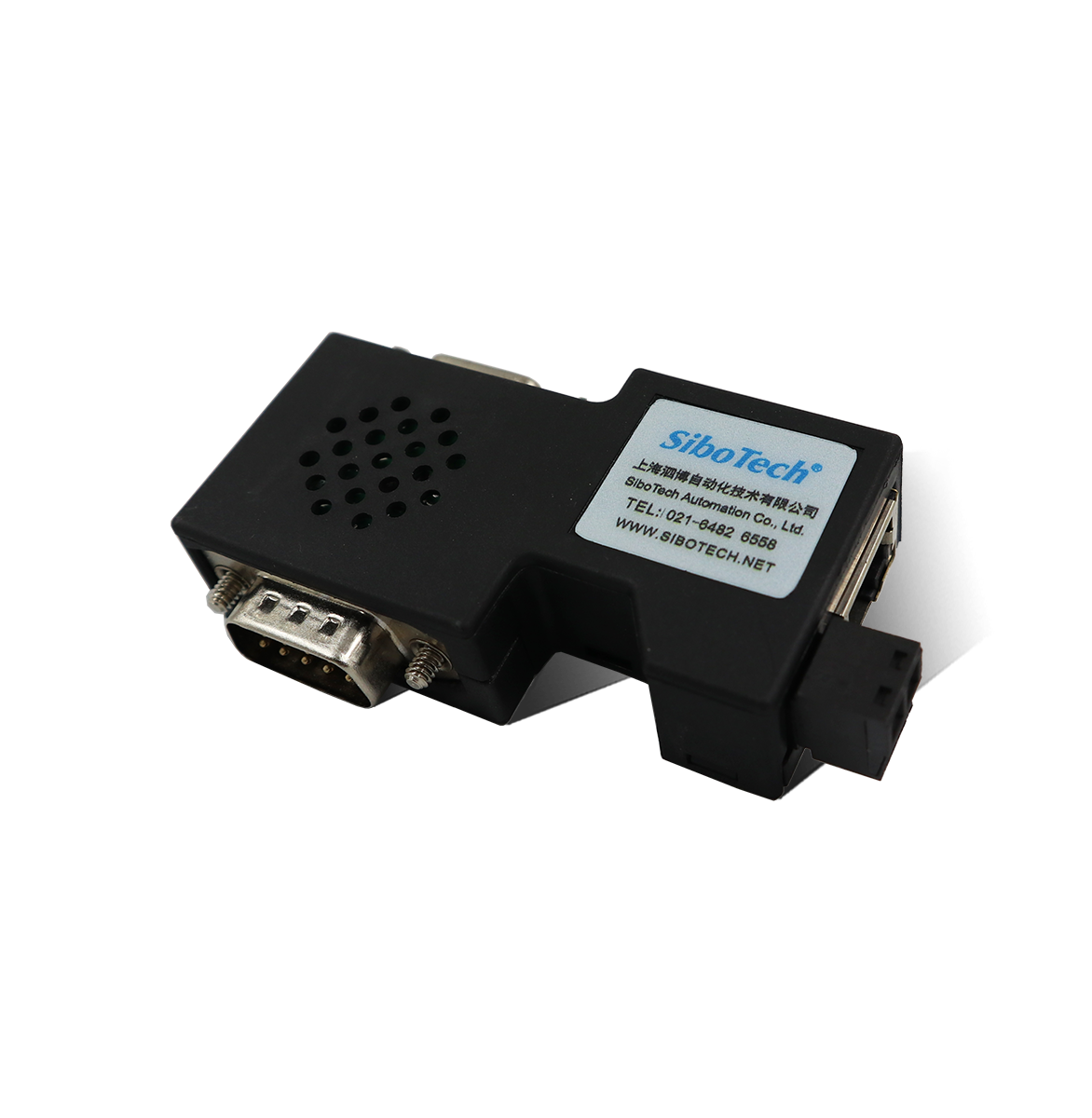

西門子S7系列PLC以太網通訊處理器

型號：MPI-131 400 613 9938

基本說明：MPI-131用于西門子 SIMATIC S7 系列 PLC（包括 S7-200、 S7-300、 S7-400）、西門子數控機床（840D,840DSL等）的以太網通訊，支持以太網編程下載、數據監控等功能。

添加到收藏夾
產品特點
1、支持多主站通訊，擴展口可以接觸摸屏或其他主站；
2、波特率自適應；
3、自動查詢主站地址，顯示地址列表；
4、可直接安裝在PLC的PPI/MPI/PROFIBUS通訊口上，無需外接電源；
5、支持西門子S7以太網通訊驅動，包括MicroWIN、STEP7、WinCC以及SIMATIC NET、KEPServerEX等；
6、支持Node-Red訪問；
7、集成ModbusTCP服務器，支持FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus數據區自動映射至S7-300數據區；
8、支持16個以太網TCP/IP連接，允許16臺PC同時采集PLC數據；
技術特性
1、DB9 通訊口：
① 接口類型：TIA/EIA RS-485 兼容， ESD： ±15KV，最多 32 個節點；
② 支持協議：西門子 S7 總線多主站協議，支持 PPI、 MPI 和 PROFIBUS；
③ 支持波特率（ bps）： 9600、 19200、 45450、 93750、 187500、 500K、 1.5M；
2、以太網口：
① 網口類型：?jiǎn)巫赃m應以太網網口；
② 支持協議：S7TCP， ModbusTCP， 16 個 TCP/IP 連接；
③ 支持功能碼：01、02、03、04、05、06、16；
3、整機供電及防護安裝：
① 供電： 24VDC±20%/100mA；
② 工作環境溫度： 0-60 度， 90%濕度，無結露；
③ 機械尺寸： 65 mm x 33 mm x 17 mm；
④ 安裝方式：西門子 S7PLC DB9 通訊口直接安裝；
⑤ 防護等級：IP20；
快速應用指南

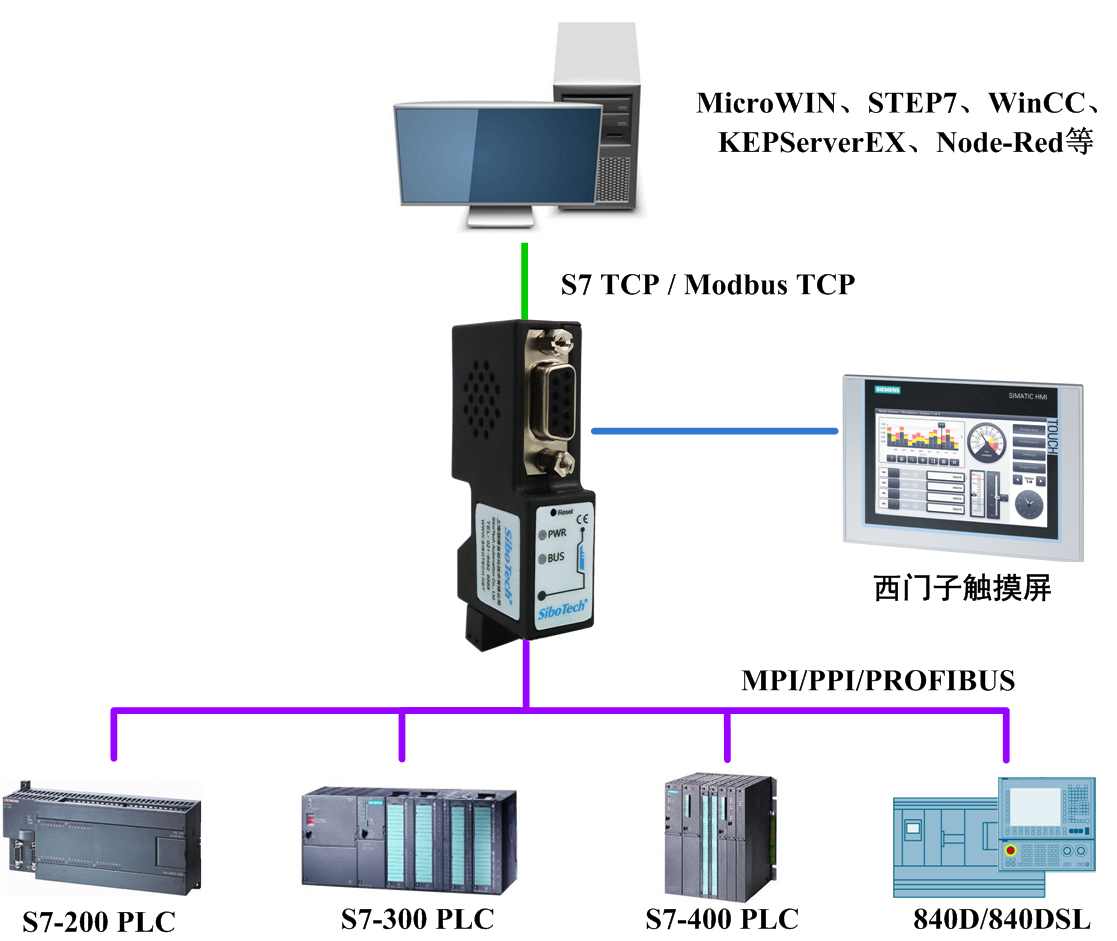

典型應用

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2022.11.15
PLC驅動 軟件 2023.05.10
參數設置工具 軟件 2022.11.15
