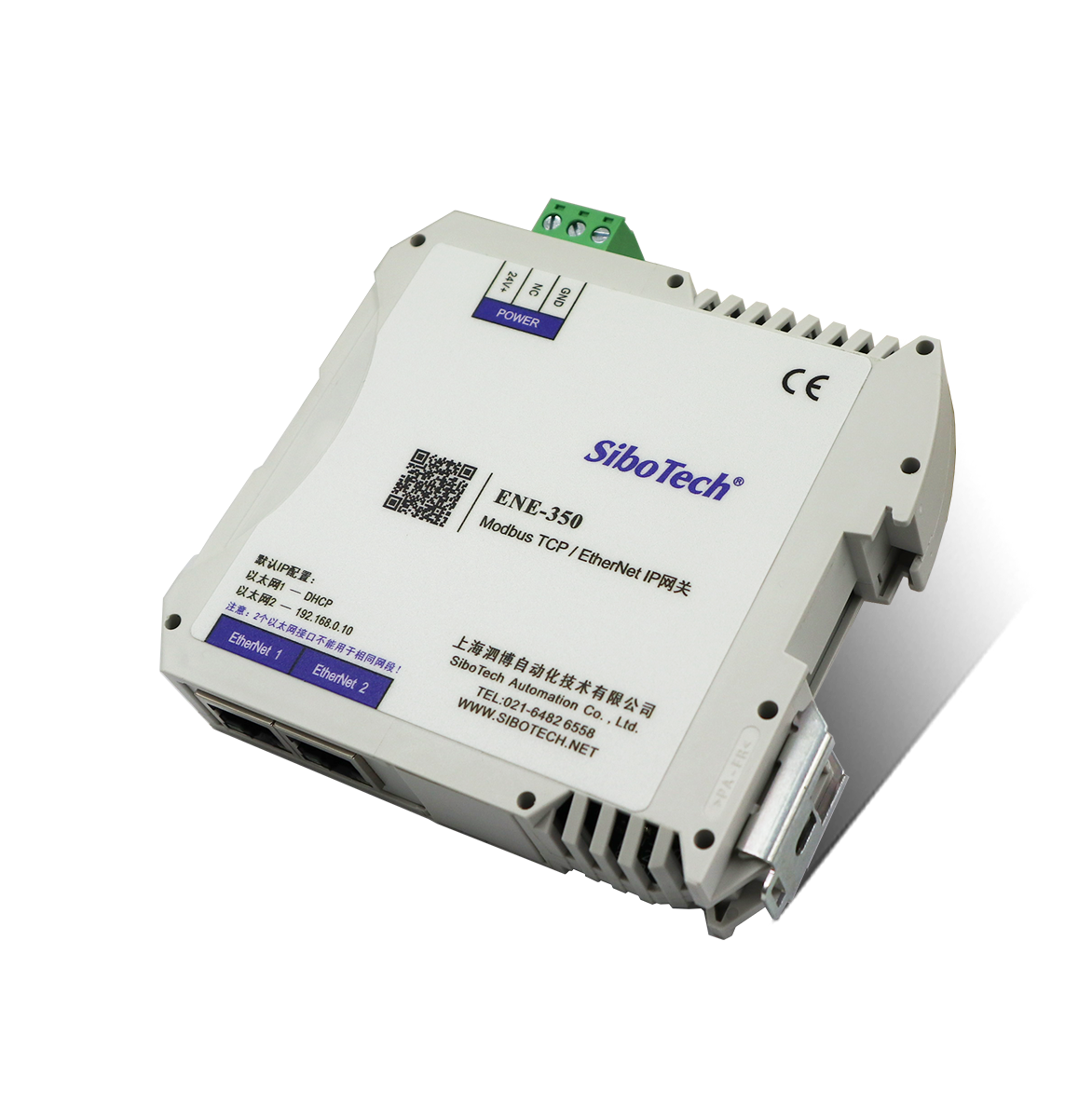

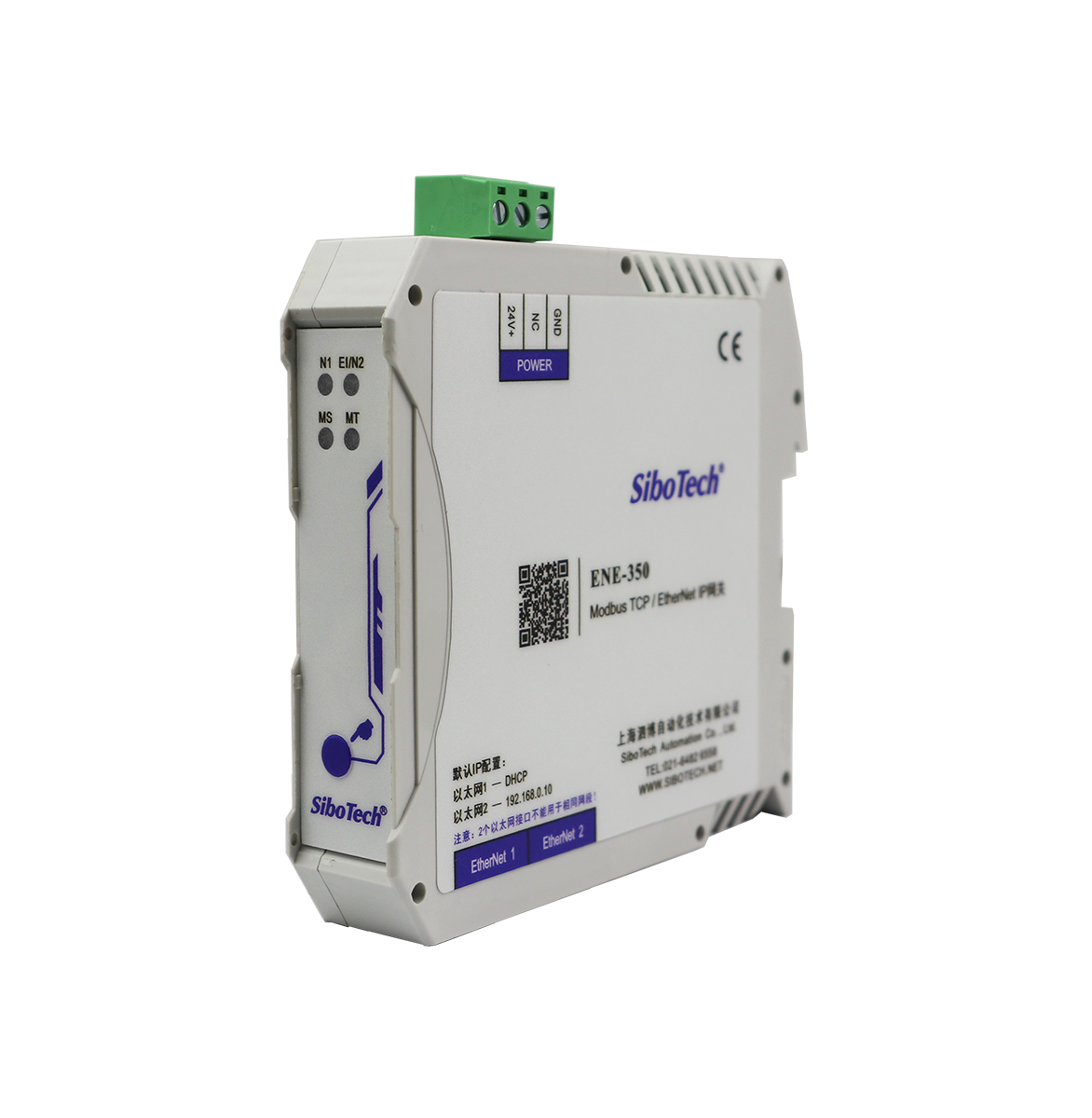

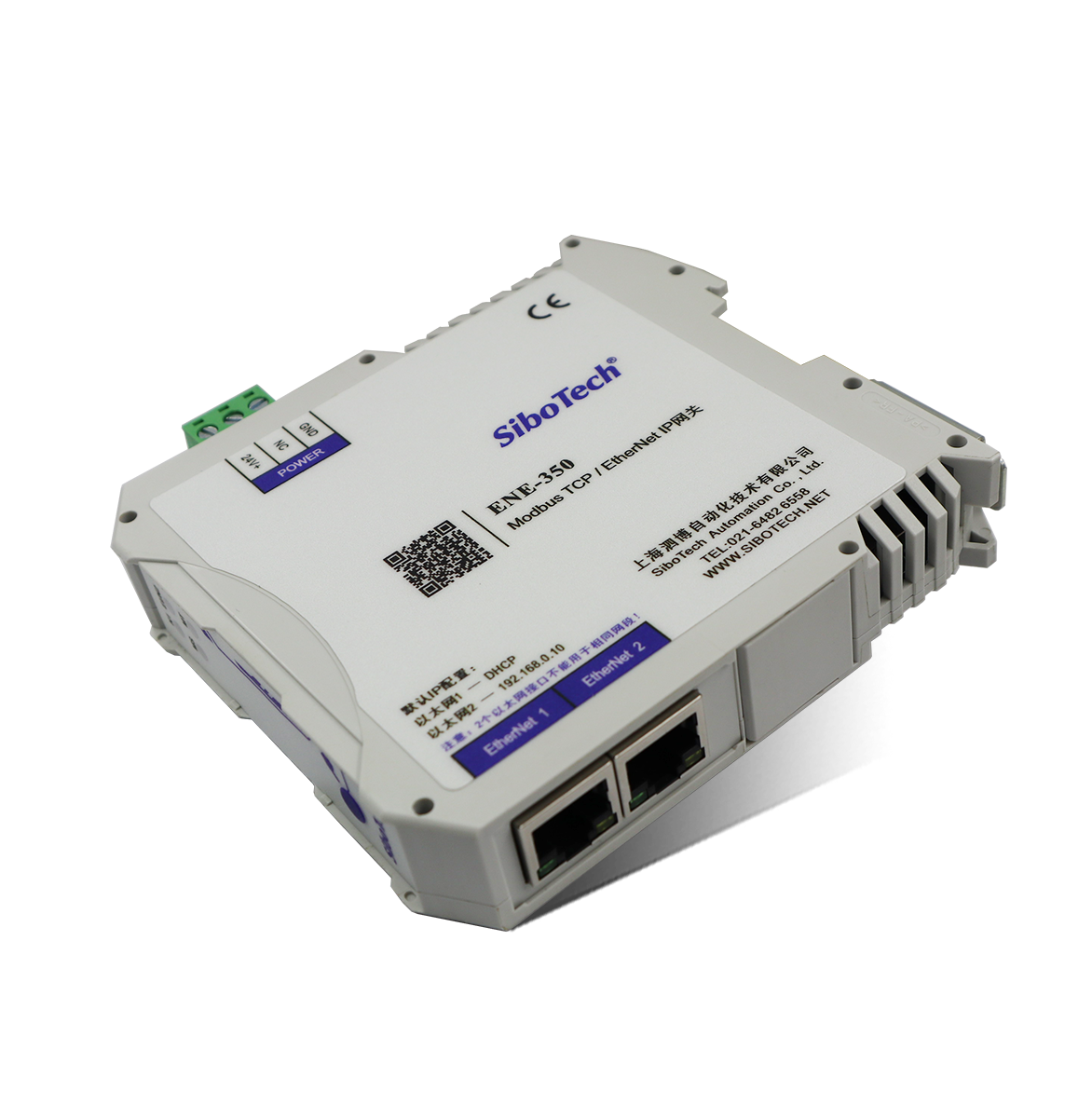

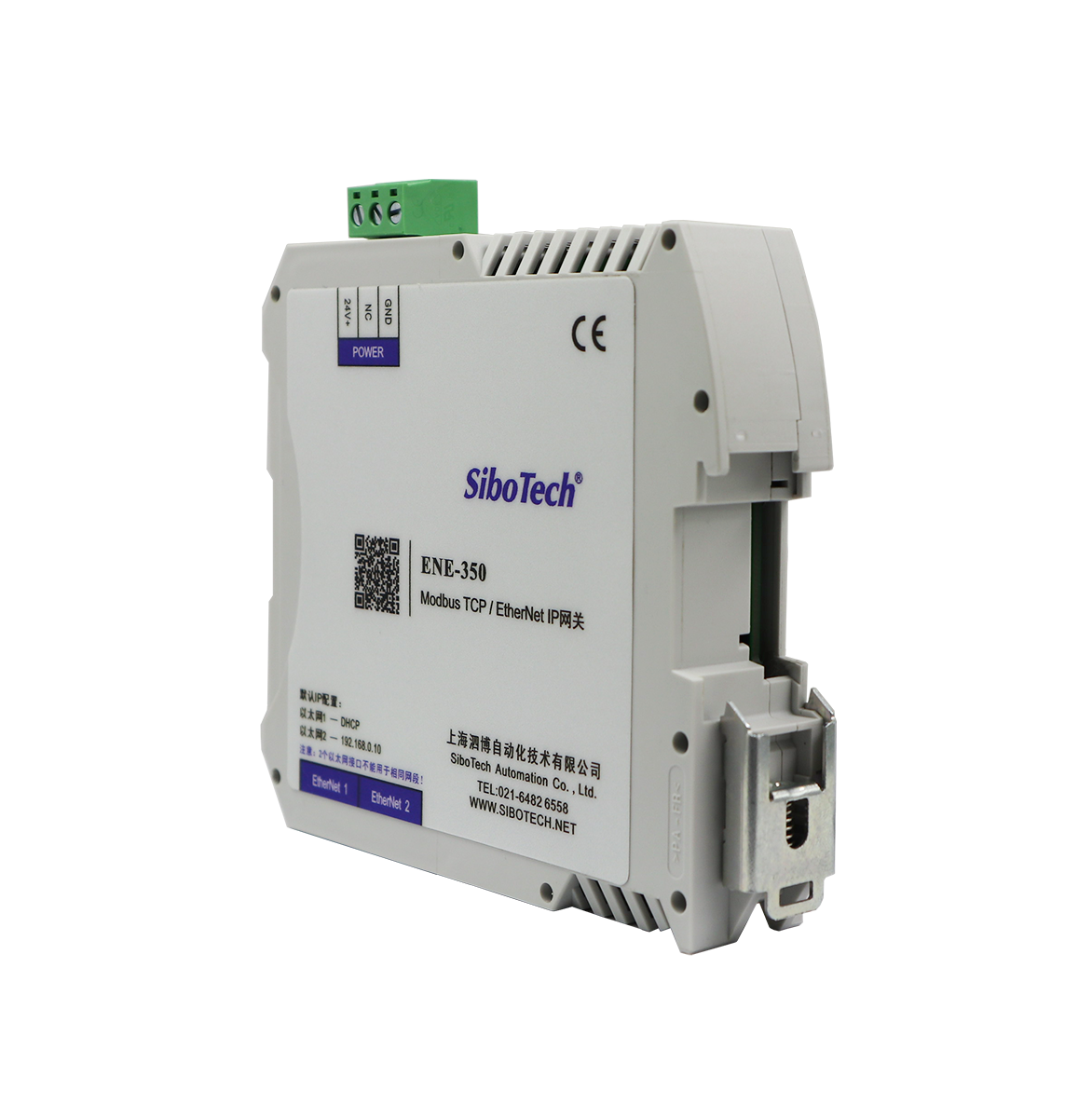

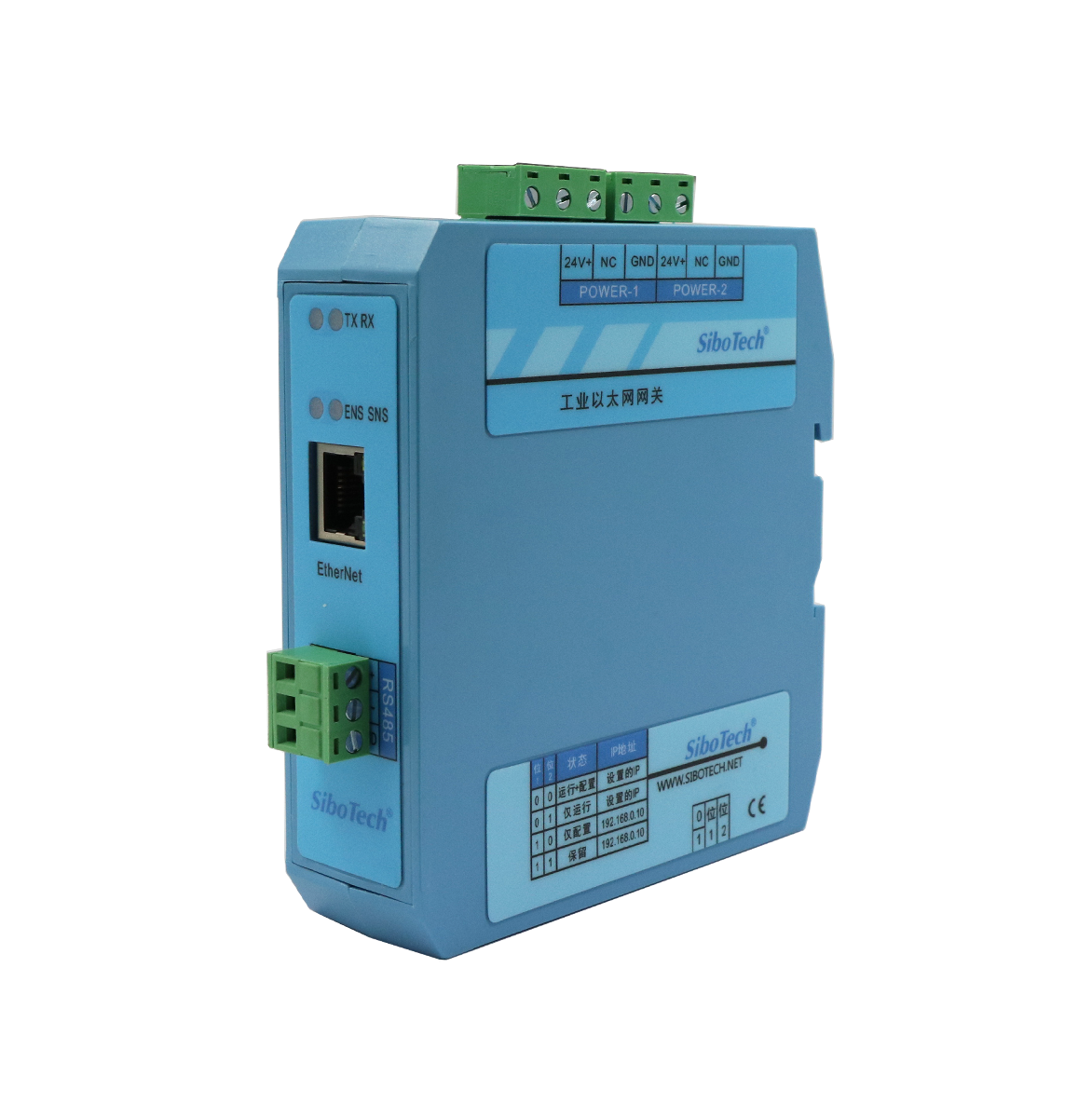

Modbus TCP / EtherNet IP 網關
型號：ENE-350 400 613 9938
基本說明：實現EtherNet/IP網絡與Modbus TCP網絡之間高效數據互通的通用設備。它作為EtherNet/IP從站，能夠與包括羅克韋爾（AB）、歐姆龍、施耐德、三菱、匯川等在內的主流PLC、DCS系統無縫對接。而Modbus TCP端，它主站或從站可設置，可以與Modbus TCP從站設備、主站PLC、DCS系統以及組態軟件等進行數據交互。通過ENE-350，用戶可以輕松地將多個Modbus TCP接口的設備連接到EtherNet/IP網絡中，也可以輕松在Modbus TCP主站與EtherNet/IP主站之間實現高效的數據交換。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、雙網段通訊能力：提供雙以太網口，專為滿足不同網段間數據傳輸需求而設計，確?？缇W(wǎng)段數據傳輸?shù)姆€(wěn)定性和可靠性。 |
| 2、大容量數據處理：具備最大2000字節的輸入輸出能力，滿足各種大數據量應用場景，助力用戶處理更多關鍵業務數據。 |
| 3、QoS保障機制：深度支持Ethernet/IP的QoS功能，確保數據傳輸?shù)膬?yōu)先級和完整性，減少數據丟失或延遲的可能性。 |
| 4、高效通訊模式：提供串行和并行兩種輸出命令方式，滿足多樣化的通訊需求，提高系統整體的通訊效率。 |
| 5、實時網絡監控：內置網絡狀態監視功能，實時監測EtherNet/IP或Modbus TCP端的設備連接狀態，確保設備在線與數據傳輸?shù)倪B續性。 |
| 6、靈活設備接入：Modbus TCP端口配置靈活，支持更多設備接入，滿足大規模系統集成需求，提高設備間的互操作性。 |
技術特性
| 1、具有兩個以太網接口（EtherNet 1和EtherNet 2）： ①兩個以太網接口使用不同的網段。 ②當Modbus TCP與EtherNet/IP處于同一網段時，共用EtherNet 1口。 ③當Modbus TCP與EtherNet/IP處于不同網段時，Modbus TCP使用EtherNet 1口，EtherNet/IP使用EtherNet 2口。 |
| 2、支持靜態IP和DHCP功能，支持IP地址沖突檢測。 |
| 3、EtherNet/IP 作為從站： ①支持ODVA 標準EtherNet/IP 通信協議。 ②EtherNet/IP的I/O數據讀寫支持兩種方式： ③輸入字節數：Instance102最大492字節，Instance202最大2000字節。 ④輸出字節數：Instance101最大492字節，Instance201最大2000字節。 ⑤支持QoS功能。 |
| 4、Modbus TCP端： ①支持字節交換功能：不交換、二字節交換、四字節交換。 ②支持服務器端口號設置，默認為502。 |
| 5、Modbus TCP作為主站： ①最多可支持訪問36個Modbus TCP從站。 ②支持功能碼01H、02H、03H、04H、05H、06H、0FH、10H、17H。 ③最大支持200條命令。 ④最多可支持36個TCP連接。 |
| 6、Modbus TCP 作為從站： ①最多可支持36個TCP連接。 ②支持功能碼03H、04H、06H、10H、17H。 ③支持1號和2號功能碼交換及3號和4號功能碼交換。 |
| 7、供電：24VDC（9~30VDC），90mA(24VDC)。 |
| 8、工作環境溫度：-40℃ ~ 70℃，相對濕度：5% ~ 95%（無凝露）。 |
| 9、外形尺寸：22.5mm（寬）×99mm（高）×114.5mm（深）。 |
| 10、安裝：35mm導軌。 |
| 11、防護等級：IP20。 |
快速應用指南
典型應用
EtherNet IP主站PLC和Modbus TCP主站PLC的互聯
在該應用案例中，多個ENE-350網關分別將不同的EtherNet /IP主站PLC和同一個Modbus TCP主站PLC通過以太網交換機連接起來，建立多個EtherNet /IP主站PLC和Modbus TCP主站PLC之間的數據通信。其中，ENE-350需配置為EtherNet /IP從站及Modbus TCP從站。

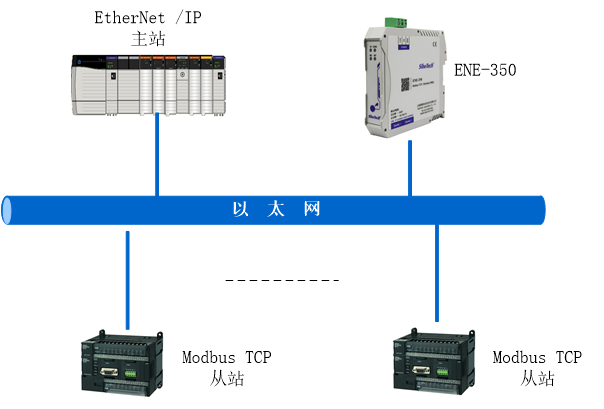

Modbus TCP從站設備連接到EtherNet IP網絡
在該應用案例中，ENE-350網關需配置為EtherNet/ IP從站及Modbus TCP主站。EtherNet/ IP主站設備、Modbus TCP從站設備以及工業以太網網關ENE-350通過以太網交換機實現硬件上的連接，且通過ENE-350的數據映射實現Modbus TCP從站設備數據上傳到EtherNet/ IP主站。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.05.10 | |
| 網關配置軟件 | 軟件 | 2024.08.29 | |
| EDS文件 | EDS 文件 | 2024.01.18 |
