三通道HART 轉 工業以太網網關
型號：HME-635 400 613 9938
基本說明：實現Modbus TCP主站同時與三個HART回路上的儀表進行互聯通訊。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、多通道：多達3個相互獨立的HART通道，每通道最多可設置100條HART命令； |
| 2、配置簡單：通過專門配置軟件快速實現以太網參數、HART通道及命令參數配置； |
| 3、應用廣泛：凡具有HART從站接口的設備都可以使用本產品實現與工業以太網Modbus TCP的互連； |
| 4、豐富的調試功能：配置軟件支持HART從站設備的診斷和調試，方便用戶的通信測試； |
技術特性
| 1、支持3個HART通道，每個通道多點模式下可支持連接15臺儀表； |
| 2、單點工作模式下，支持HART從站設備數據的陣發操作 ； |
| 3、HART側可配置為第一主站或第二主站，支持長短幀，支持所有HART命令； |
| 4、HART輸入數據緩沖區達3000byte，輸出數據緩沖區達2000byte； |
| 5、每通道最多可配置100條命令，每條命令可配置為4種輸出方式：輪詢輸出、逢變輸出、初始化輸出、不輸出； |
| 6、以太網10/100M自適應；支持IP地址沖突檢測、自動路由功能； |
| 7、Modbus TCP最多可支持36個連接，Modbus TCP可以同時支持512條命令請求； |
| 8、供電：11V～30V DC, <100mA； |
| 9、工作環境溫度：-20℃ ～ 60℃, 濕度5% ～ 95%（無凝露）； |
| 10、機械尺寸：40mm（寬）×125mm（高）×110mm（深）； |
| 11、防護等級：IP20； |
快速應用指南
以下以"Modbus TCP主站模擬軟件通過HME-635讀取儀表短地址為0的主變量值（PV）"為例介紹網關HME-635的使用過程。
一、網關參數配置
1、配置前連接設置
1）將網關的"模式"撥碼開關撥至"ON"，"功能"撥碼開關撥至"OFF"；
2）用網線將網關的網口（RJ45）和電腦的網口相連；
3）給網關上電，此時網關的IP地址固定為192.168.0.10，且可被配置；
2、軟件配置
1）打開電腦內安裝的HTConfig軟件；
2）點擊"配置"菜單下的"設置端口"項,彈出"端口選擇"對話框；
3）選擇"TCP/IP"，彈出"搜索設備"對話框，選擇網關，并登陸；
4）選擇左側樹形圖中的"現場總線"，在右側的界面中按下圖來配置；
5）單擊左側樹形圖中的"通道1"，右側的界面中各參數按下圖配置；
注：HART協議中，規定從站地址為0的設備工作在單點模式，此時允許數字通訊和模擬通訊存在。從站地址為1-15的設備工作在多點模式，此時設備的模擬輸出為最小值（如4mA）, 只能進行數字通訊。協議同時規定現場設備出廠前的地址默認配置為0號。
6）右擊"通道1"，在彈出的菜單中選擇"增加節點"；
7）右擊："Node（0）"，在彈出的菜單中選擇增加命令，在彈出的對話框中添加1號命令（命令號1），然后確定返回；
8）點擊"命令號1", 右側出現的配置表按下圖所配：
9）點擊"下載"圖標，在彈出的對話框選擇網關所連接的電腦網口，然后點擊下載：
二、功能演示
網關的HART接口連接一臺從站地址為0的2線制壓力變送器，網口通過網線連到電腦，電腦中用設置好的Modbus POLL軟件來模擬一個Modbus TCP主站，這樣在數據交換窗口中即可看到壓力變送器的主變量值：

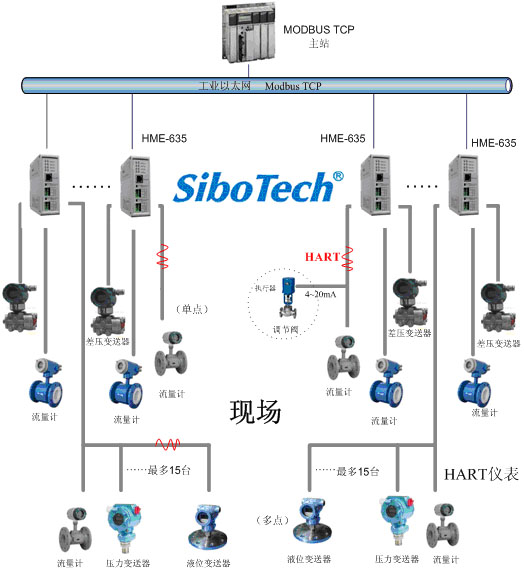

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2021.08.06 | |
| HART協議命令 | 說明書 | 2022.04.15 | |
| 網關配置軟件 | 軟件 | 2022.10.26 |
相關產品
| 產品型號 | HART口通道數 | 串口協議 | PROFIBUS DP | 以太網協議 |
| HPM-610 | 單通道 | RS485/422/232 Modbus從站 |
DP V0 | —— |
| HTM-611 | —— | —— | ||
| HME-615 | —— | —— | Modbus TCP從站 | |
| HEI-612 | —— | —— | EtherNet IP從站 | |
| HTM-631 | 三通道 | RS485 Modbus從站 |
—— | —— |
| HME-635 | —— | —— | Modbus TCP從站 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

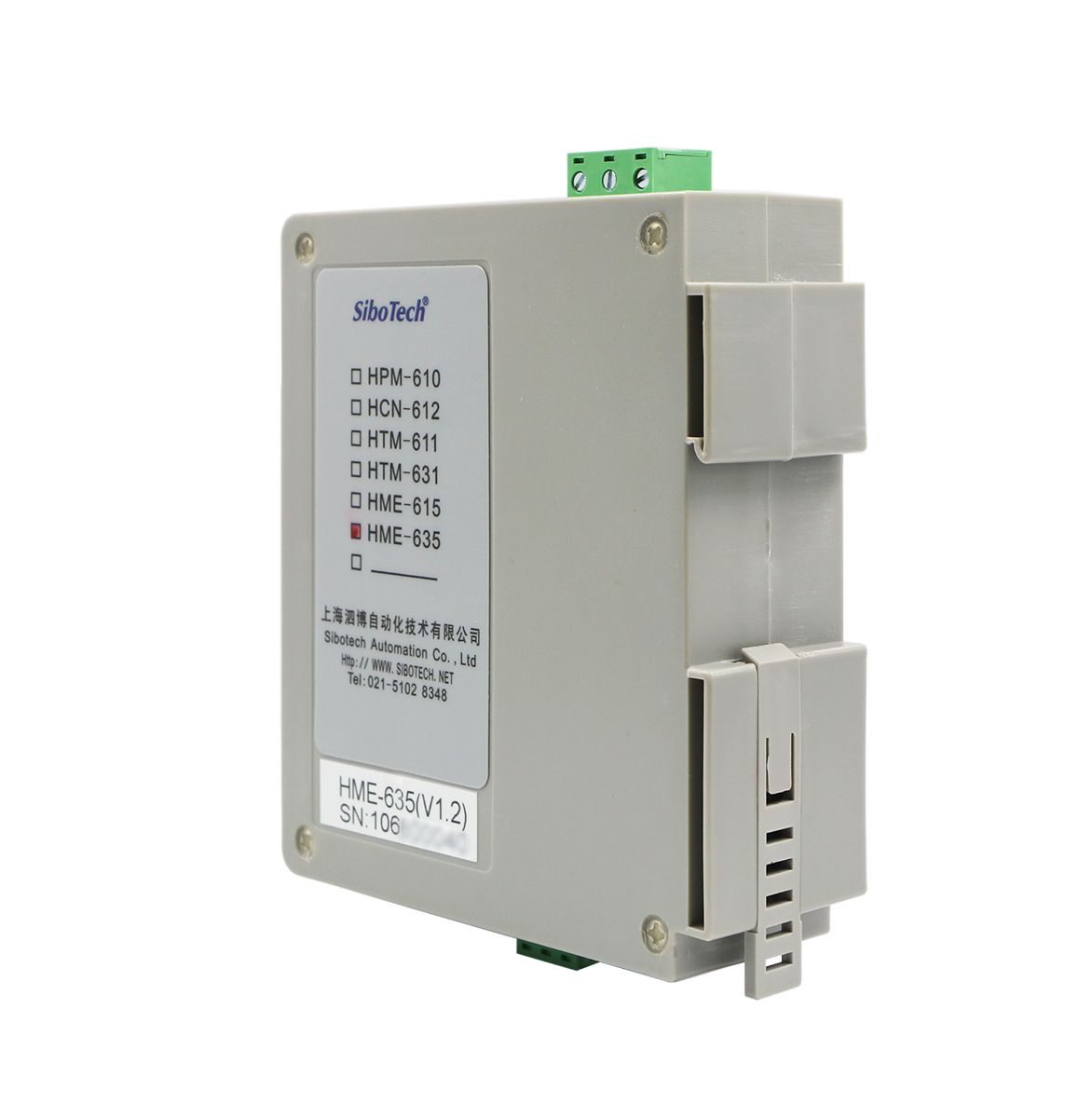

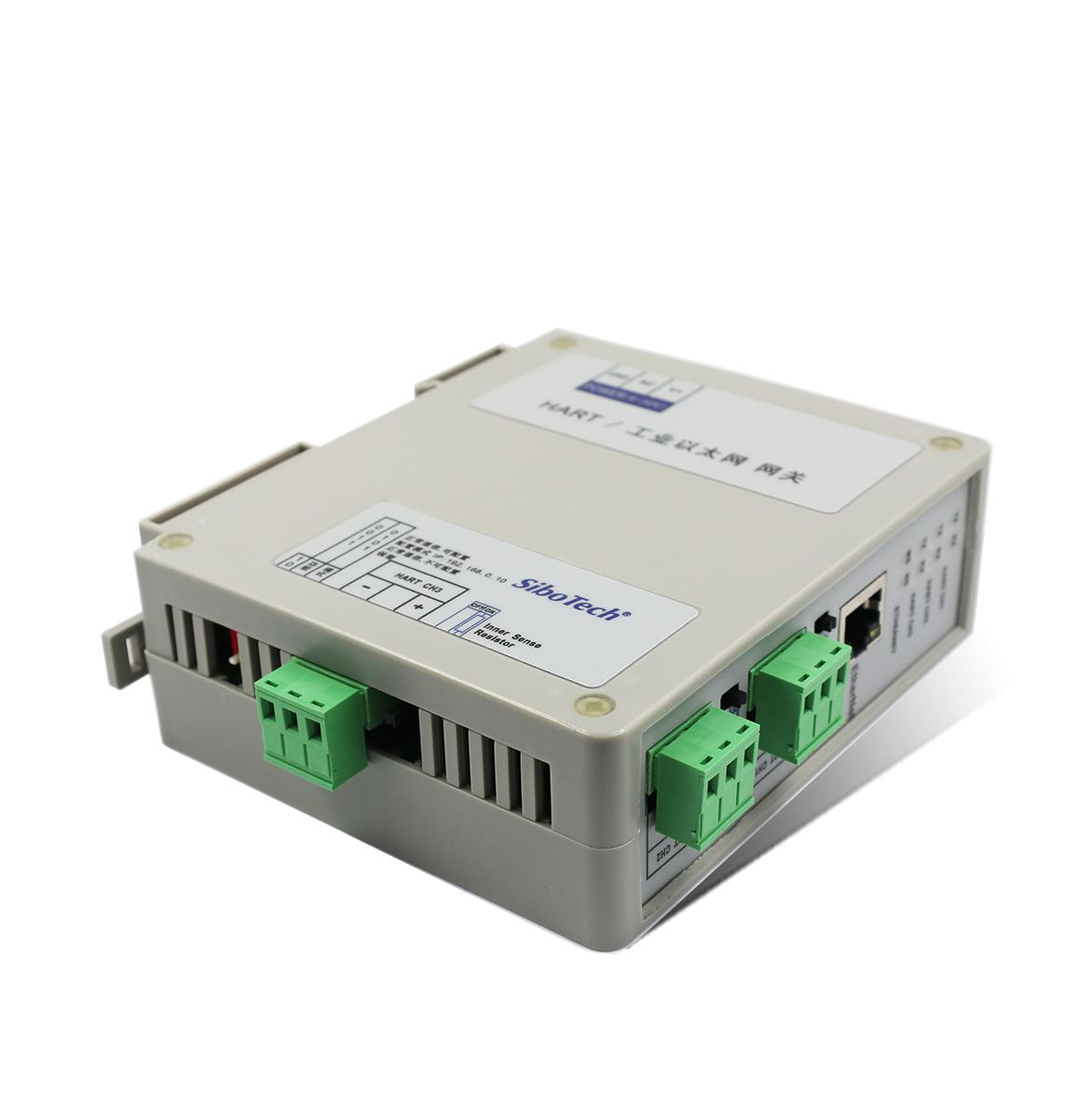

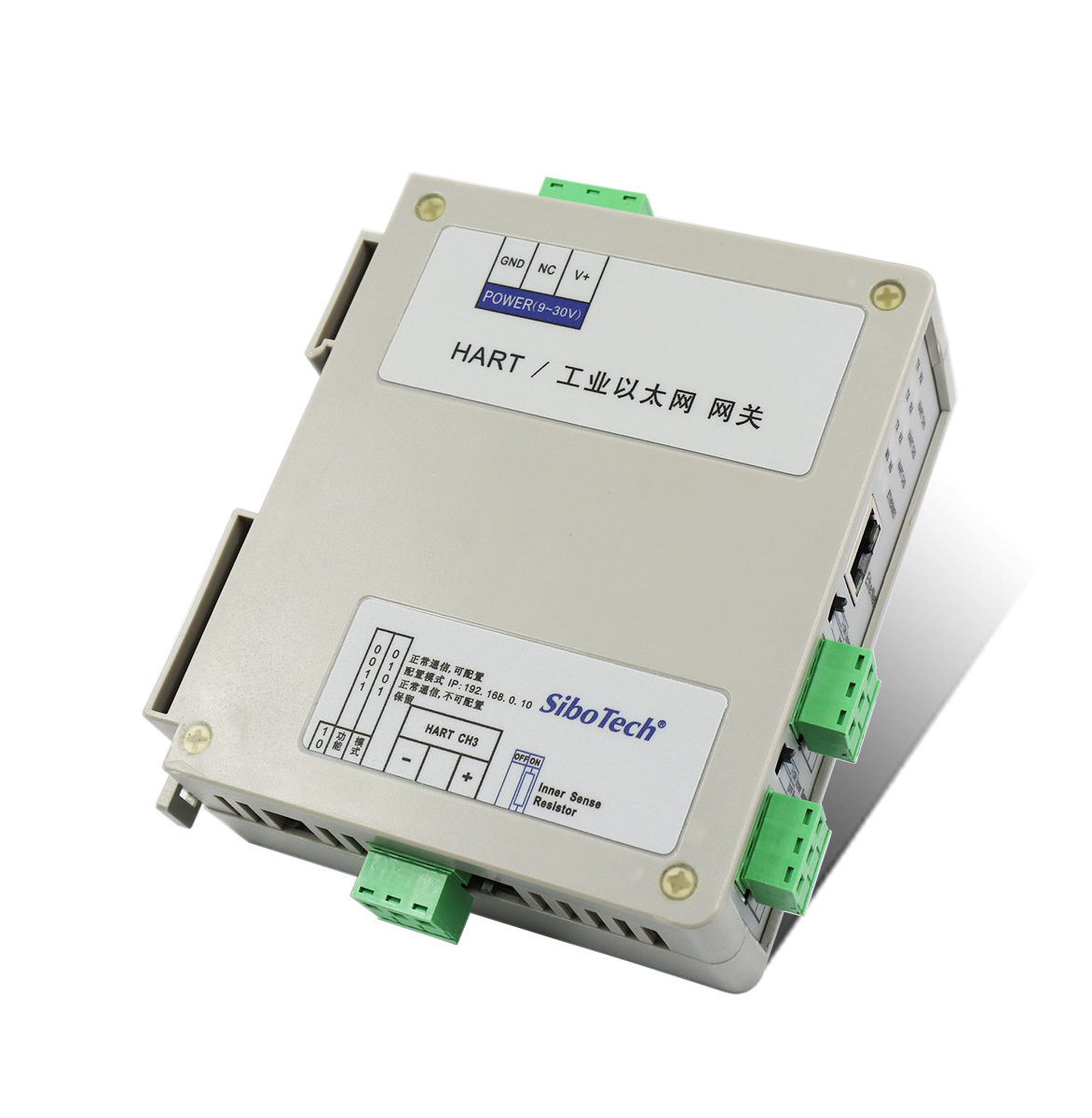

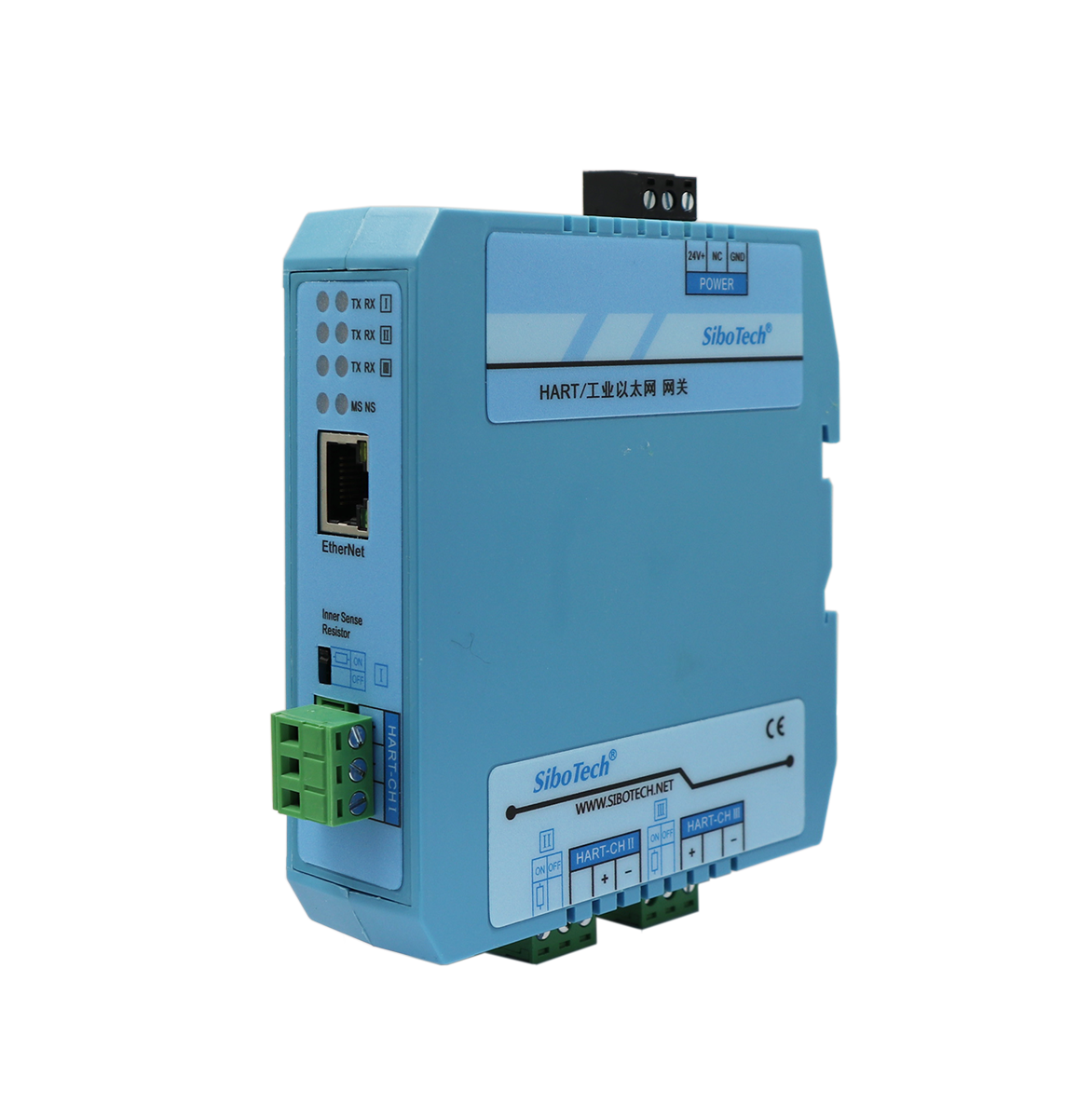

產品外觀
開發套件
相關案例
| 1、HART協議通信解決方案專場 |
| 2、上海泗博HART轉Modbus TCP網關HME-635連接超聲液位計和上位機的應用 |
| 3、HME-635應用案例之如何通過以太網監控HART儀表 |
