Modbus TCP或EtherNet/IP轉PROFINET網關
型號：EPN-330 400 613 9938
基本說明：EPN-330是一款多協議工業通信網關，一端作為PROFINET從站，另一端同時支持Modbus TCP及EtherNet/IP的主從通信，實現多種工業網絡間的高效互聯與數據交換。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、功能靈活：一個產品可選擇Modbus TCP或EtherNet/IP轉PROFINET協議，可以根據實際需求選擇對應使用的功能，滿足多樣化應用場景； |
| 2、可靠性高：支持 PROFINET RT 和 IRT 協議，且具備 PROFINET MRP 環網冗余功能，可有效降低網絡故障概率，為設備穩定運行提供可靠保障； |
| 3、功能強大：Modbus TCP支持控制字和狀態字功能，EtherNet/IP端支持I/O（Class1）和MSG(Class3)兩種通信方式； |
| 4、強大的數據處理能力：PROFINET端最大支持輸入和輸出分別是1440字節，滿足大數據傳輸需求； |
| 5、雙網段通訊能力：配備四個以太網百兆自適應網口，將 Modbus TCP 或 EtherNet/IP 與 PROFINET 分別分配至兩個獨立網口，實現跨網段數據穩定、可靠傳輸； |
| 6、調試便捷高效：配備專業配置調試軟件 EPN-123，支持雙向數據監視、命令狀態字和控制字功能，提供高效控制方式；同時具備一鍵還原功能，大幅簡化設備的維護和調試過程，節省時間與精力； |
| 7、抗干擾能力強：采用隔離型電源，增強設備抗干擾能力，確保設備在復雜電磁環境中更穩定運行，更好的保障性能不受干擾； |
技術特性
| 1、具有4個以太網接口，Modbus TCP或EtherNet/IP、PROFINET各有2個網口，兩組網口可支持不同網段； |
| 2、PROFINET端作為從站：輸入/輸出最大支持1440字節，支持標準的PROFINET RT和IRT協議，支持PROFINET MRP環網冗余； |
| 3、Modbus TCP端： ①支持字節交換功能：不交換、二字節交換、四字節交換、兩字交換； ②支持服務器端口號設置，默認為502； I. Modbus TCP作為主站： ①最多可支持訪問72個Modbus TCP從站； ②支持功能碼01H、02H、03H、04H、05H、06H、0FH、10H、17H； ③最大支持300條命令； ④支持4種命令輸出方式：連續輸出、逢變輸出、禁止輸出、輸出一次； II. Modbus TCP 作為從站： ①最多可支持72個TCP連接； ②支持功能碼01H、02H、03H、04H、05H、06H、0FH、10H、17H； |
| 4、EtherNet/IP端： ①支持靜態配置和DHCP； ②支持I/O（Class1）和MSG(Class3)兩種通信方式； ③支持字節交換功能：不交換、二字節交換、四字節交換、兩字交換； I. EtherNet/IP作為主站： ①支持最大連接64個EtherNet/IP設備； ②支持狀態字監視功能，實時監測設備運行狀態； ③I/O模式支持大數據模式； ④輸入端支持掉線數據清零和保持功能； II. EtherNet/IP作為從站： ①支持ODVA 標準EtherNet/IP 通信協議； ②支持QoS功能； ③支持Non-DLR功能，可以直接接入 DLR 環網； ④VendCode支持可設； |
| 5、供電：24VDC（9~30VDC），250mA(24VDC)，隔離電源：1.5KV； |
| 6、工作環境溫度：-40℃ ~ 70℃，相對濕度：5% ~ 95%（無凝露）； |
| 7、外形尺寸：34mm（寬）×116mm（高）×105mm（深）； |
| 8、安裝：35mm導軌； |
| 9、防護等級：IP20； |
快速應用指南
典型應用

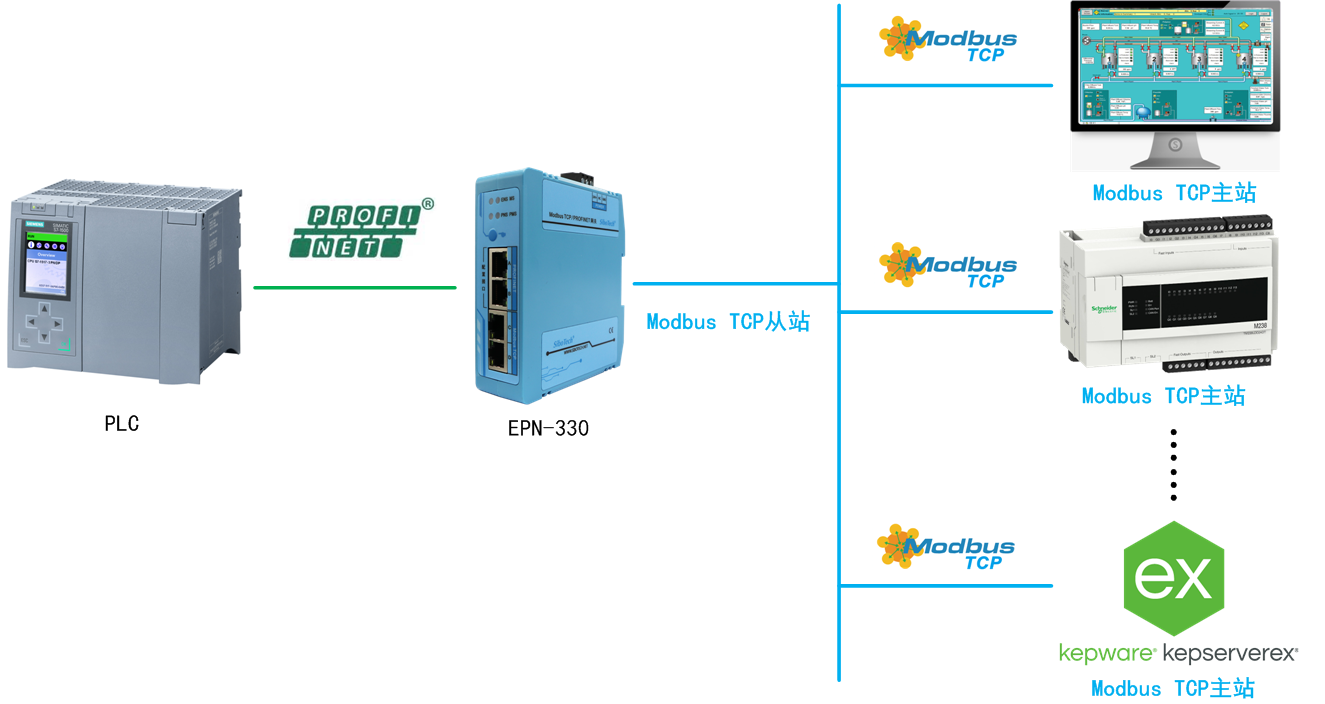

典型應用1：Modbus TCP從站連接到PROFINET網絡

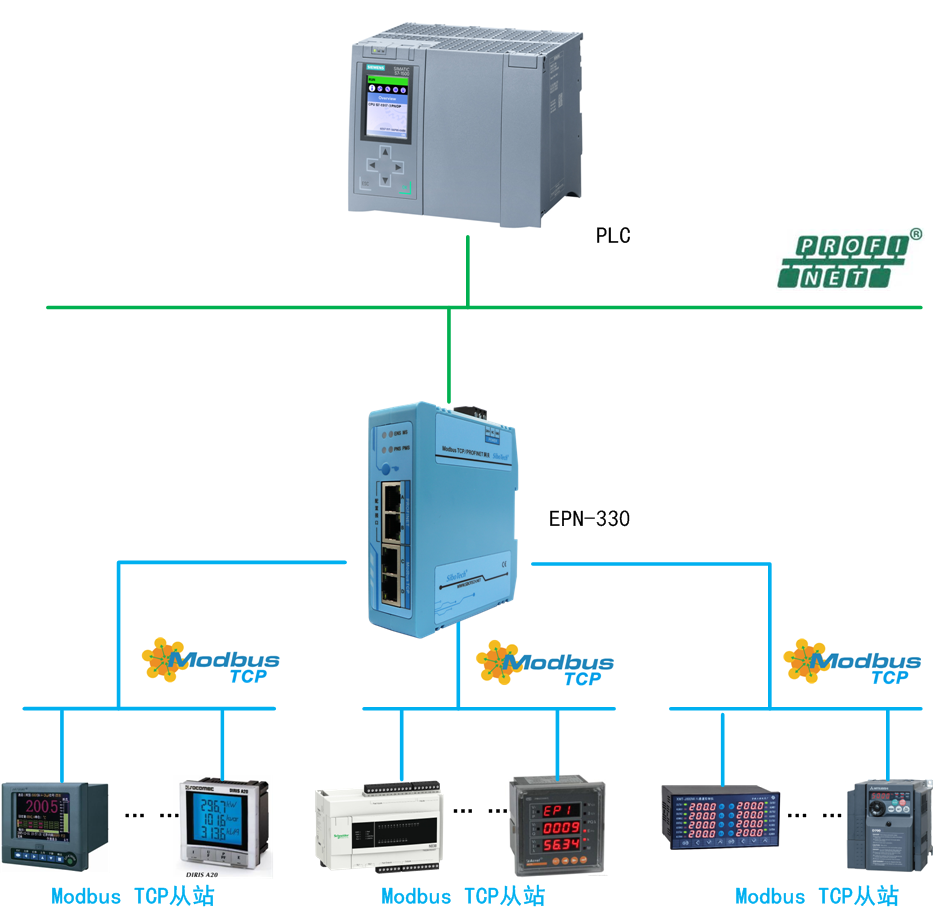

典型應用2：Modbus TCP主站連接到PROFINET網絡

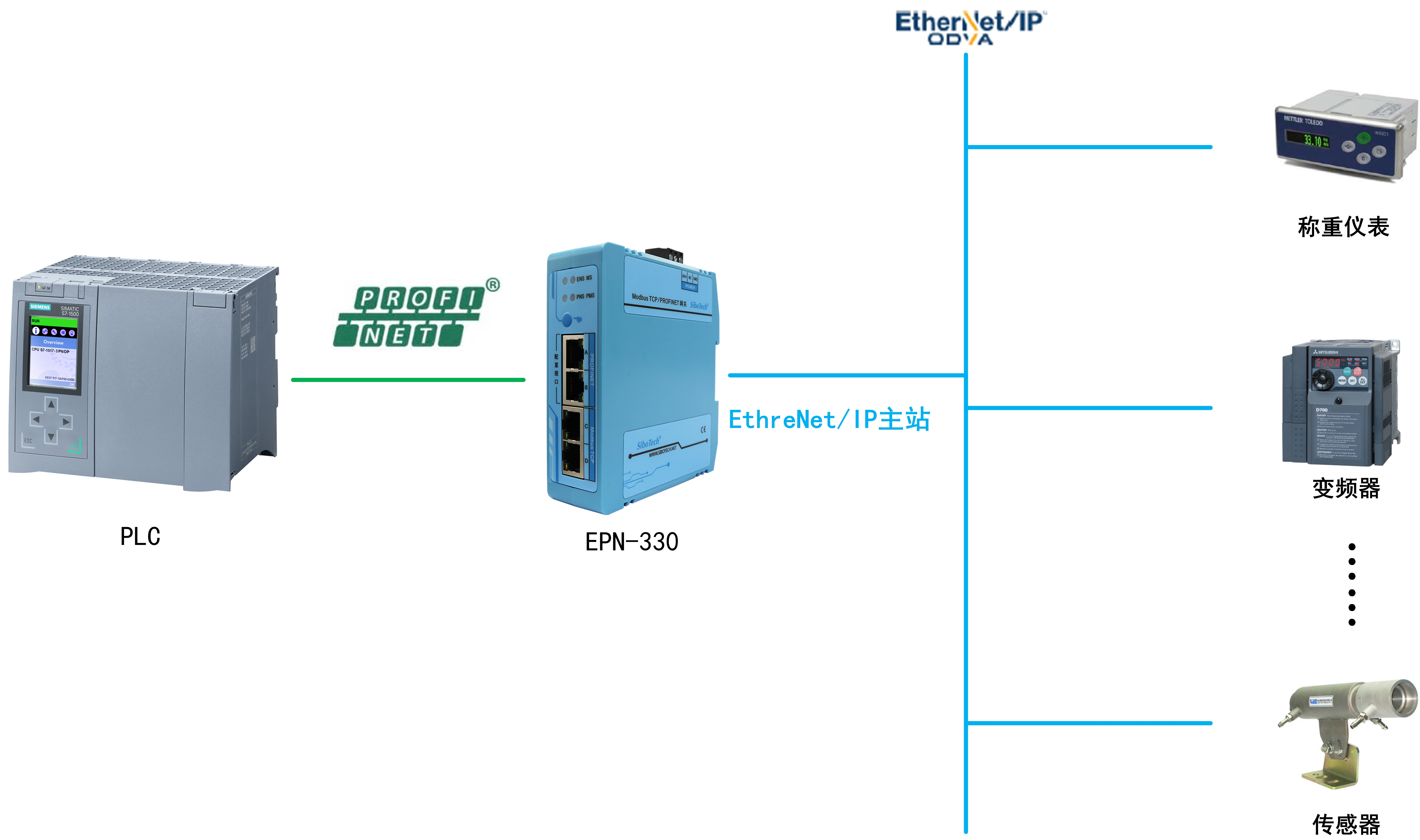

典型應用3：EtherNet/IP主站連接到PROFINET網絡

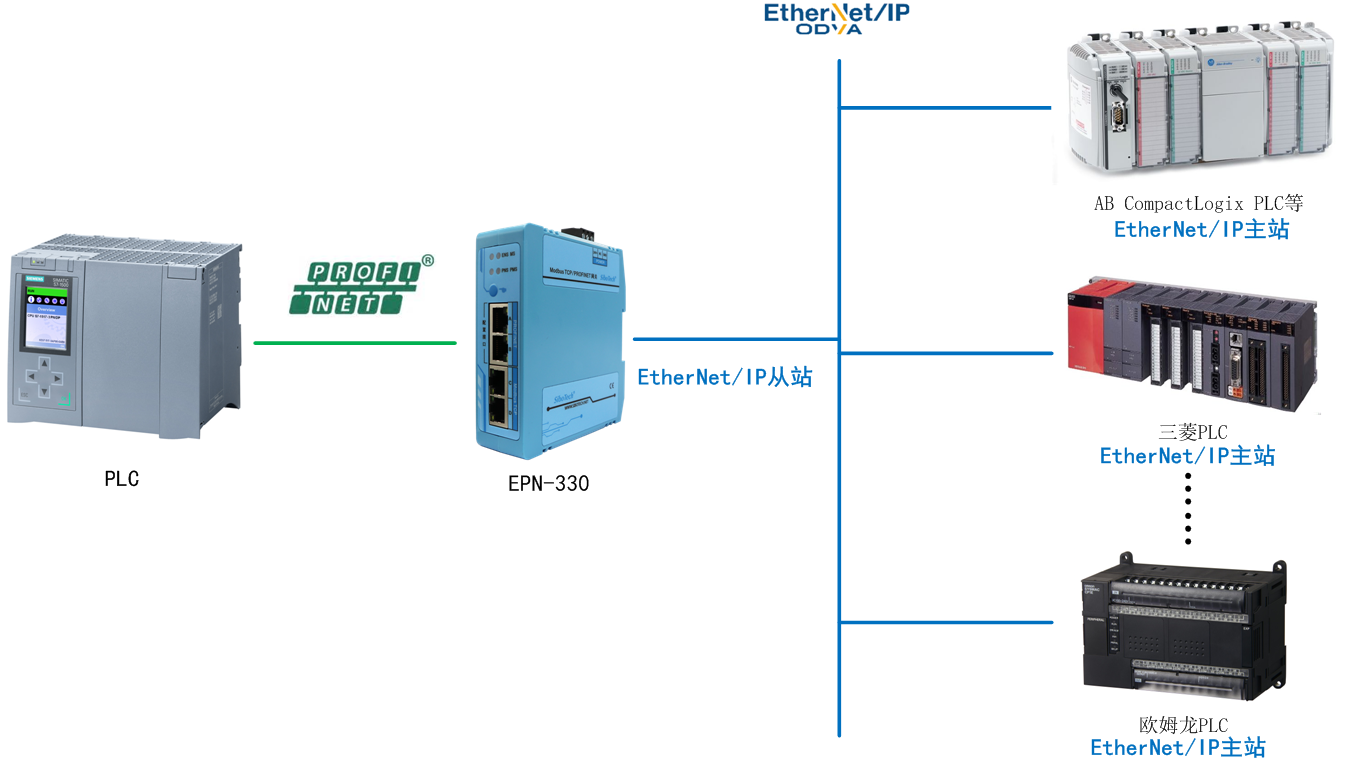

典型應用4：EtherNet/IP從站連接到PROFINET網絡
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.06.03 | |
| Datasheet | Datasheet | 2025.05.30 | |
| 網關配置軟件 | 軟件 | 2025.05.30 | |
| EDS | EDS 文件 | 2025.03.03 | |
| GSDML | GSDML 文件 | 2024.09.25 | |
| EPN-330在TIA Portal中的組態 | 其他 | 2025.03.03 |
相關產品
| 產品型號 | 說明 |
| TS-180 | Modbus/通用串口轉PROFINET協議網關 |
| ENE-350 | Modbus TCP轉EtherNet/IP協議網關 | EP-321MP | Modbus TCP轉PROFIBUS DP協議網關 | ES-301A | Modbus TCP轉Modbus RTU協議網關 | IER-3000-8T-R1 | 8電口輕網管智能型冗余交換機 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

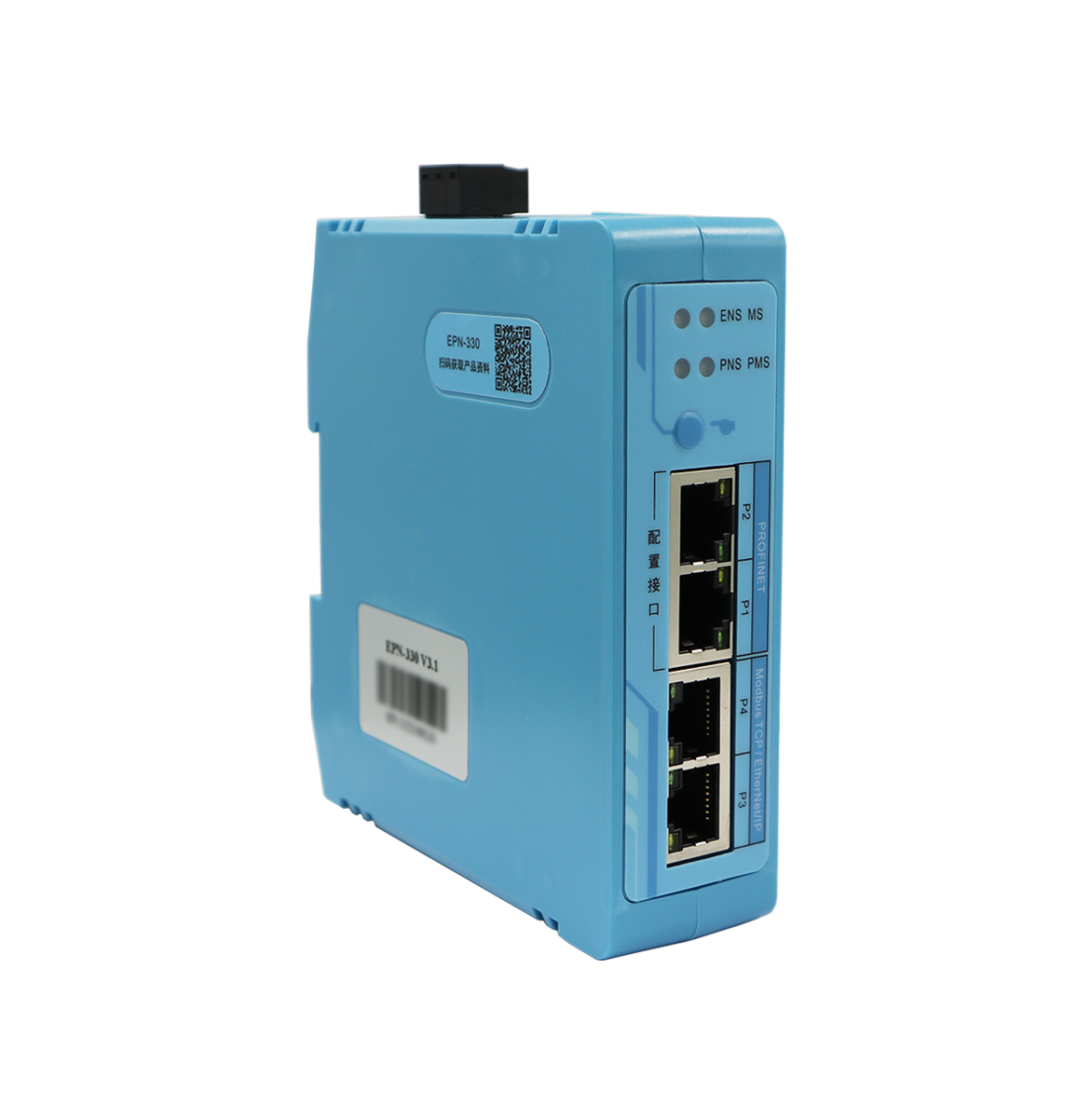

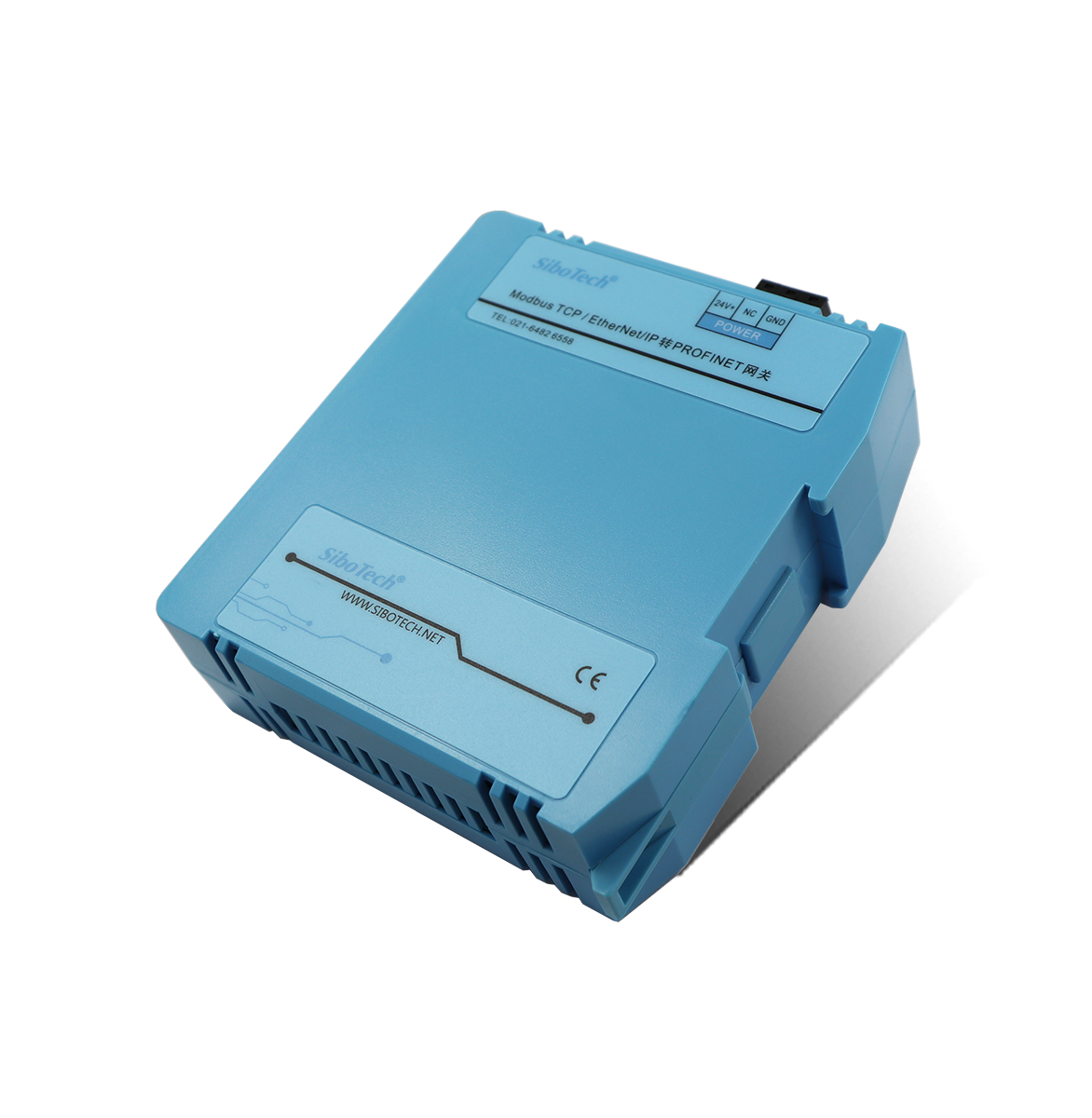

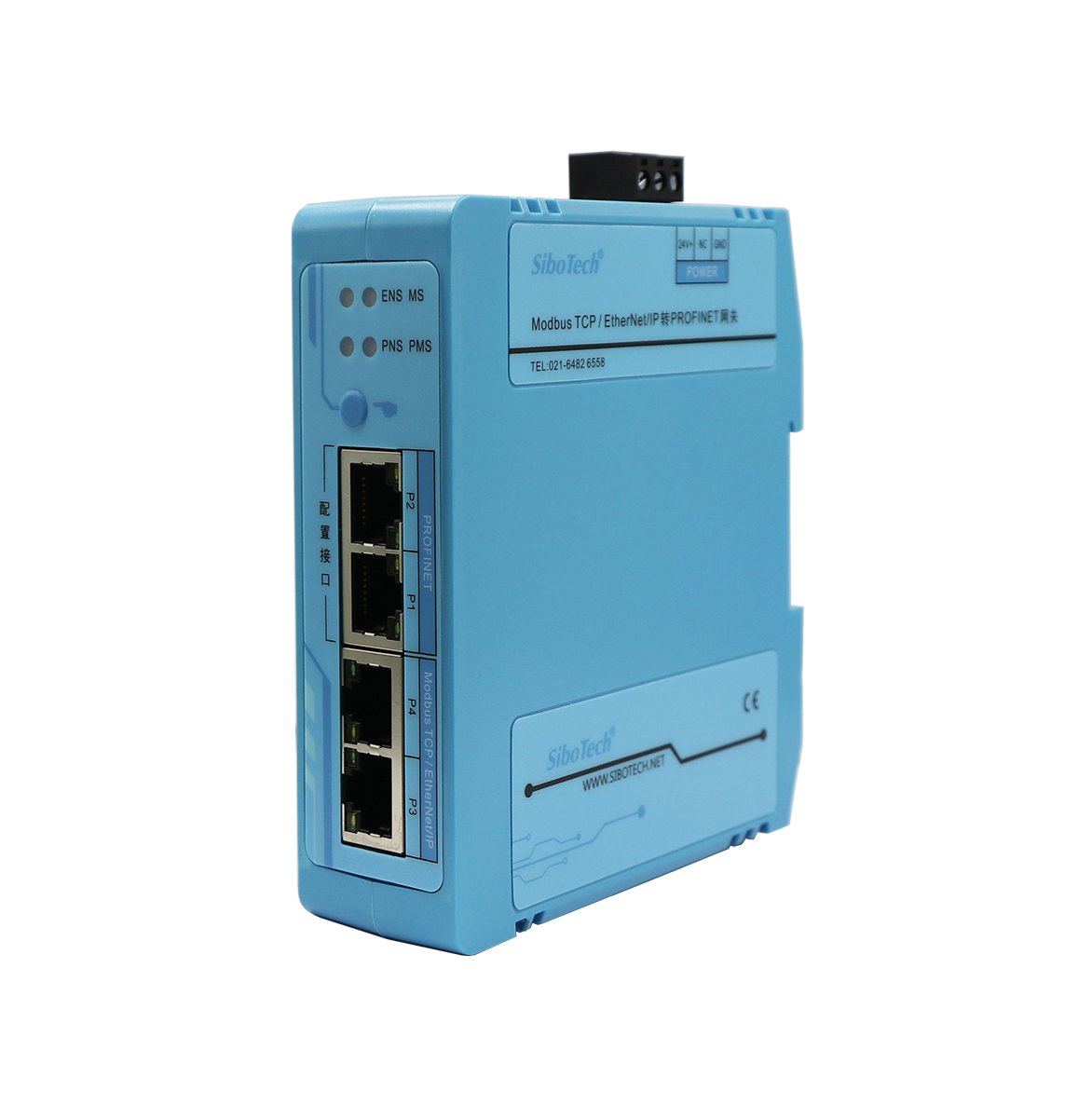

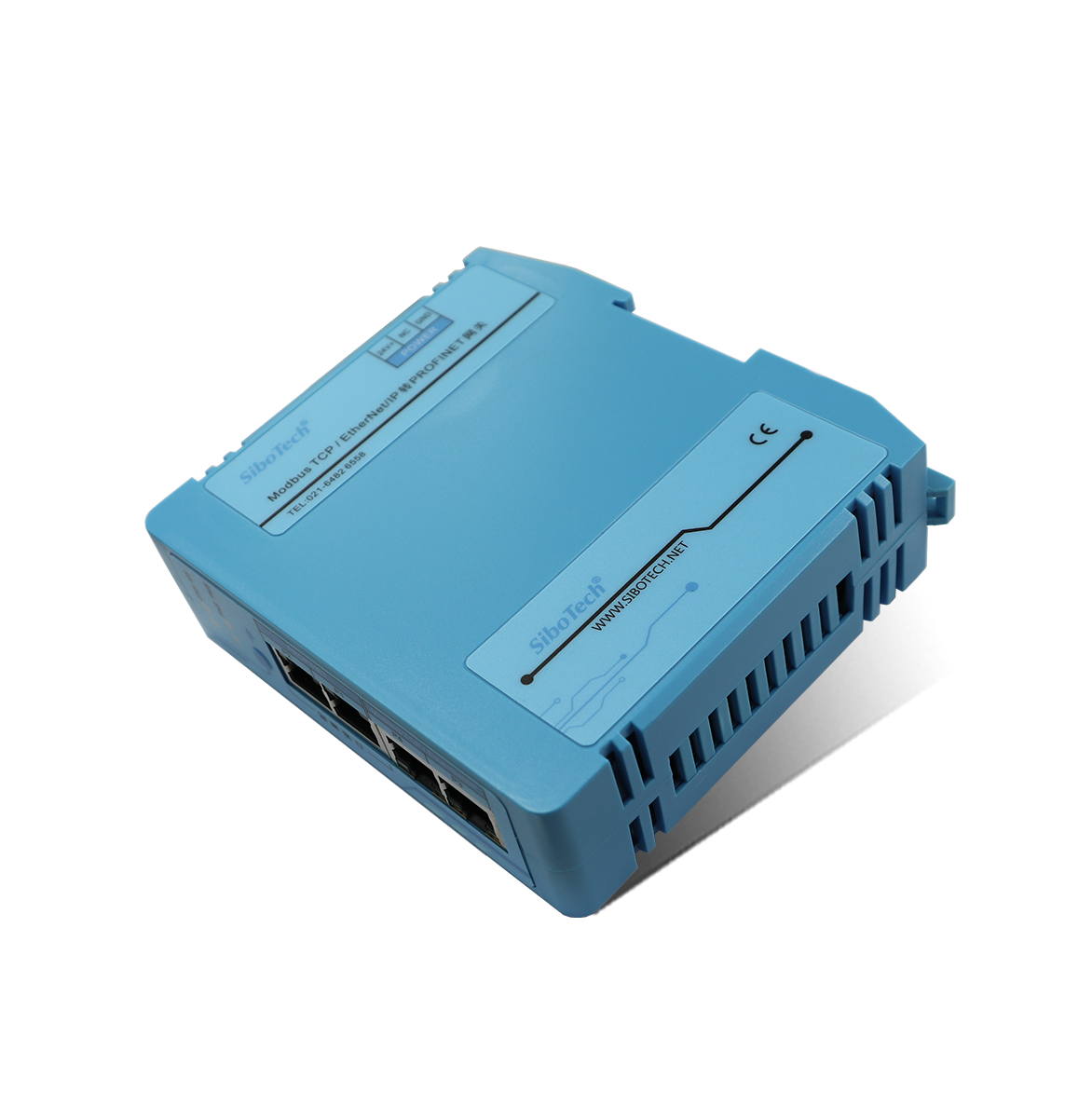

產品外觀
