Modbus TCP或EtherNet/IP從站轉6通道輸入模擬量（AI)
型號：FAD-3160 400 613 9938
基本說明：FAD-3160是一款將6路模擬量輸入信號（AI）連接到Modbus TCP或者EtherNet/IP網絡的模塊，每個模擬量輸入通道支持電壓型和電流型輸入，且每路通道均有隔離。它作為EtherNet/IP從站，能夠與包括羅克韋爾（AB）、歐姆龍、施耐德、三菱、匯川等在內的主流PLC、DCS系統無縫對接。而作為Modbus TCP從站，可以與Modbus TCP主站PLC以及組態軟件等進行數據交互。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、多通道：多達6個相互獨立的通道，每通道均可配置為電流輸入或電壓輸入； |
| 2、強隔離：模擬輸入共3組隔離，每組2通道； |
| 3、精度高：0-20mA和4-20mA電流信號精度為1‰，0-5V和0-10V電壓信號精度為5‰，具有工頻干擾抑制； |
| 4、支持雙自適應以太網口，支持菊花鏈式連接，內置以太網交換機功能； |
| 5、Modbus TCP端支持多達8個TCP連接，支持模擬量通道診斷功能； |
| 6、支持DLR冗余：EtherNet/IP端支持Non-DLR，無縫融入DLR環網； |
| 7、簡單易用的配置軟件 FAD-123； |
技術特性
| 1、信號輸入： ①通道：支持6個通道，且通道間相互獨立； ②輸入范圍：0-20mA，4-20mA，0-5V，0-10V； ③最大輸入信號：電流輸入：60mA，電壓輸入：200VDC； ④輸入阻抗：電流輸入：250Ω±1‰，電壓輸入：大于1MΩ； ⑤輸入頻率抑制：50Hz、60Hz； ⑥隔離等級：1000VDC（測試時間 1 分鐘，漏電流小于 1mA）； ⑦精度：≤1‰（電流滿量程），≤5‰（電壓滿量程）； ⑧分辨率：≤0.5‰（滿量程）； ⑨A/D轉換：16位； ⑩刷新周期：50ms； |
| 2、Modbus TCP從站： ①MODBUS TCP規范：Modbus TCP從站； ②以太網：10/100M自適應； ③地址：IP地址可設，忽略單元標識符； ④TCP最大連接數：8個； ⑤通道級的診斷：支持； ⑥隔離等級：1500V/AC； |
| 4.EtherNet/IP從站: ①支持 ODVA 標準 EtherNet/IP 從站通信協議 ②地址：IP地址可設 ③EtherNet/IP支持8/16/24字節的輸入和輸出模式 ④EtherNet/IP的最小數據通信周期可達5ms ⑤支持Non-dlr功能 |
| 3、通用參數： ①電源供電電壓：9-30VDC； ②最大功率：4.8W； ③工作溫度： -20~+60℃； ④存儲溫度： -60~+85℃； ⑤安裝方式：35mm導軌； ⑥外形尺寸：105*86*60mm； ⑦重量：150g； ⑧外殼：塑料； ⑨防護等級：IP20； |
快速應用指南
典型應用
典型應用1：Modbus TCP主站通過FAD-3160采集模擬量信號

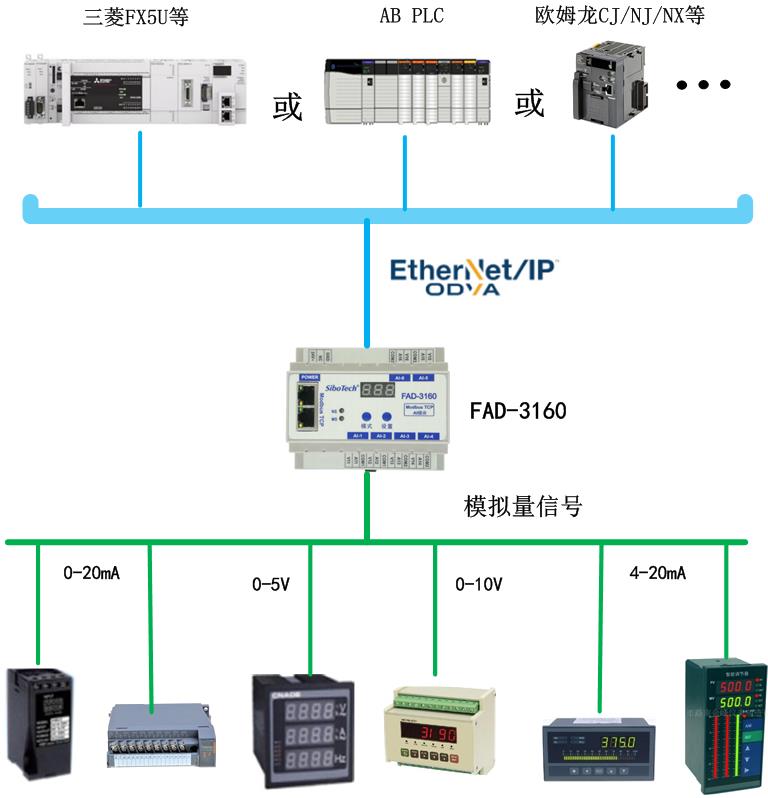

典型應用2：EtherNet/IP主站通過FAD-3160采集模擬量信號
測試指南
相關產品
| 產品型號 | 通信協議 | I/O類型 | 輸入個數 | 輸出個數 |
| FAD-1160 | PROFIBUS DP從站 | 模擬量輸入 | 6 | 0 |
| FAD-1522 | PROFIBUS DP從站 | 模擬量輸入+輸出 | 2 | 2 |
| FAD-3160 | Modbus TCP從站 | 模擬量輸入 | 6 | 0 |
| FAD-3522 | Modbus TCP從站 | 模擬量輸入+輸出 | 2 | 2 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

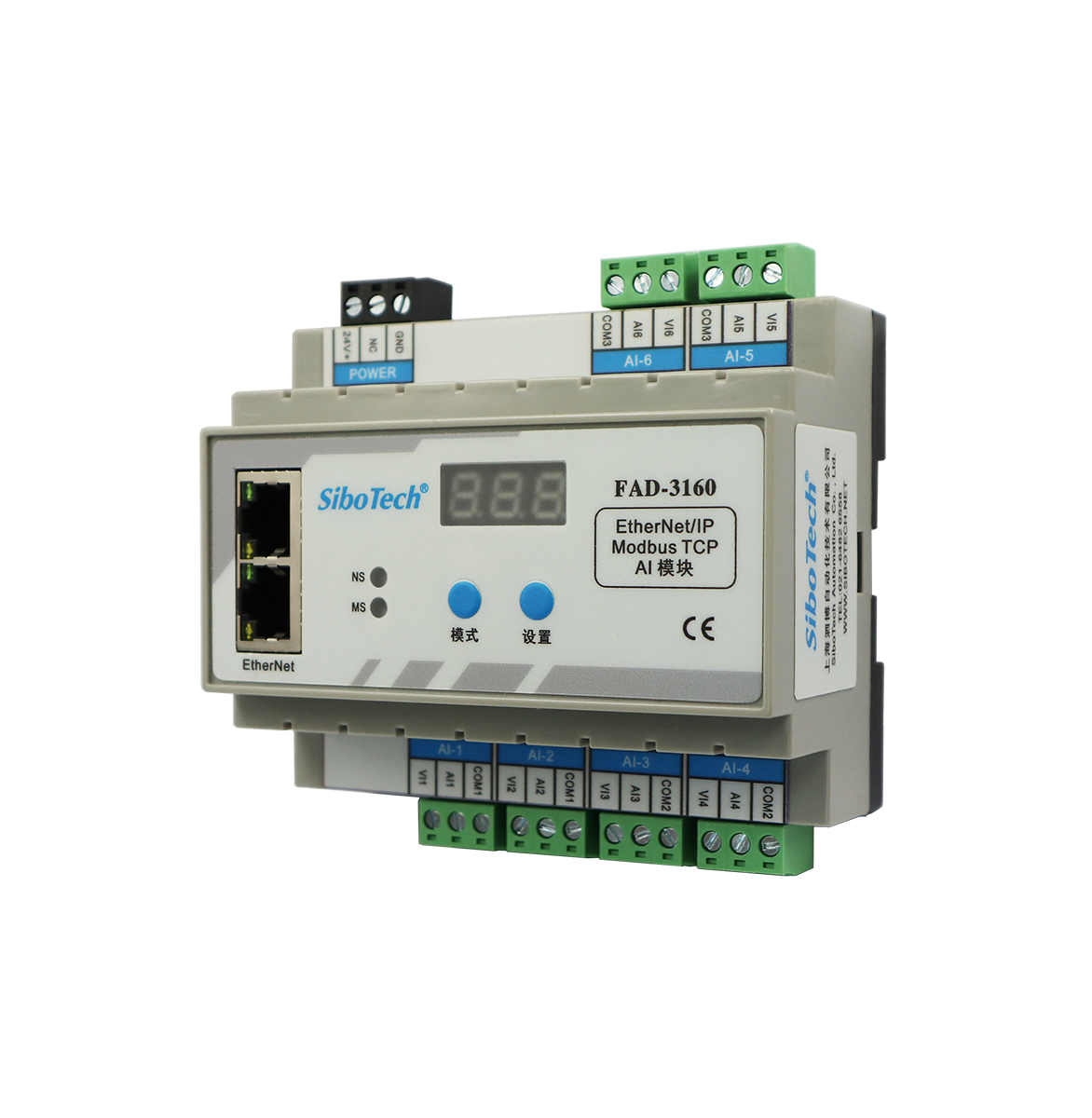

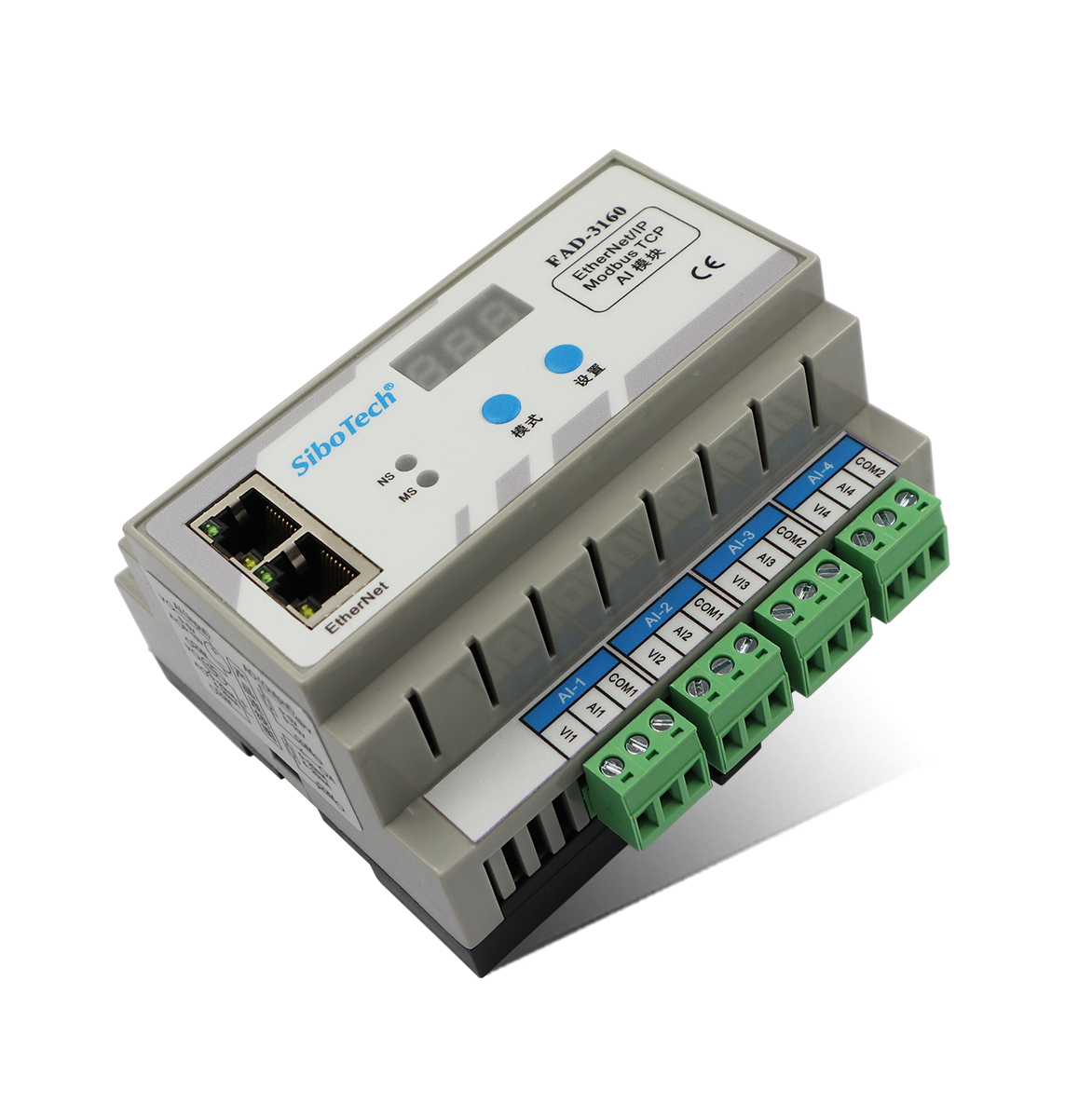

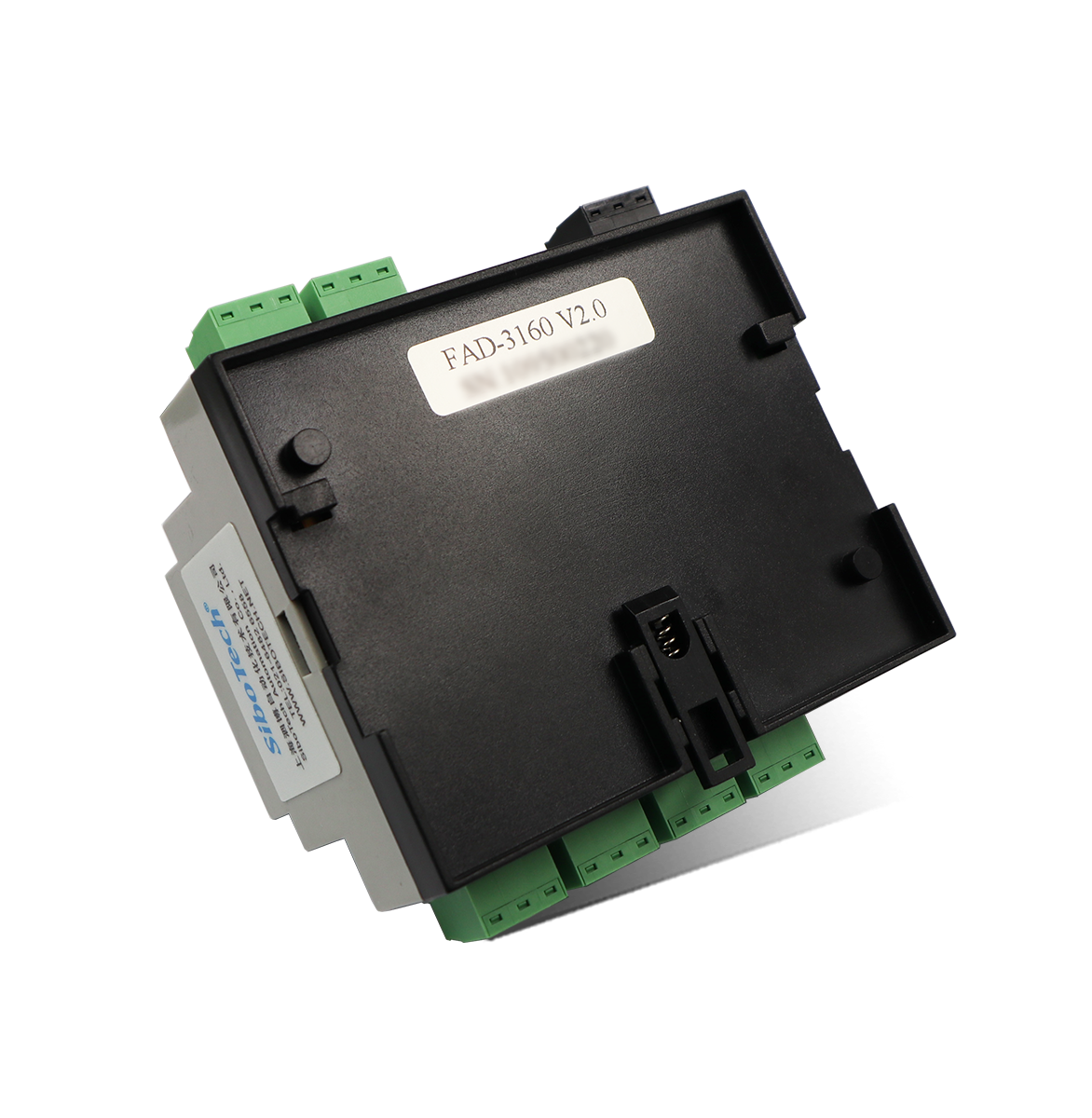

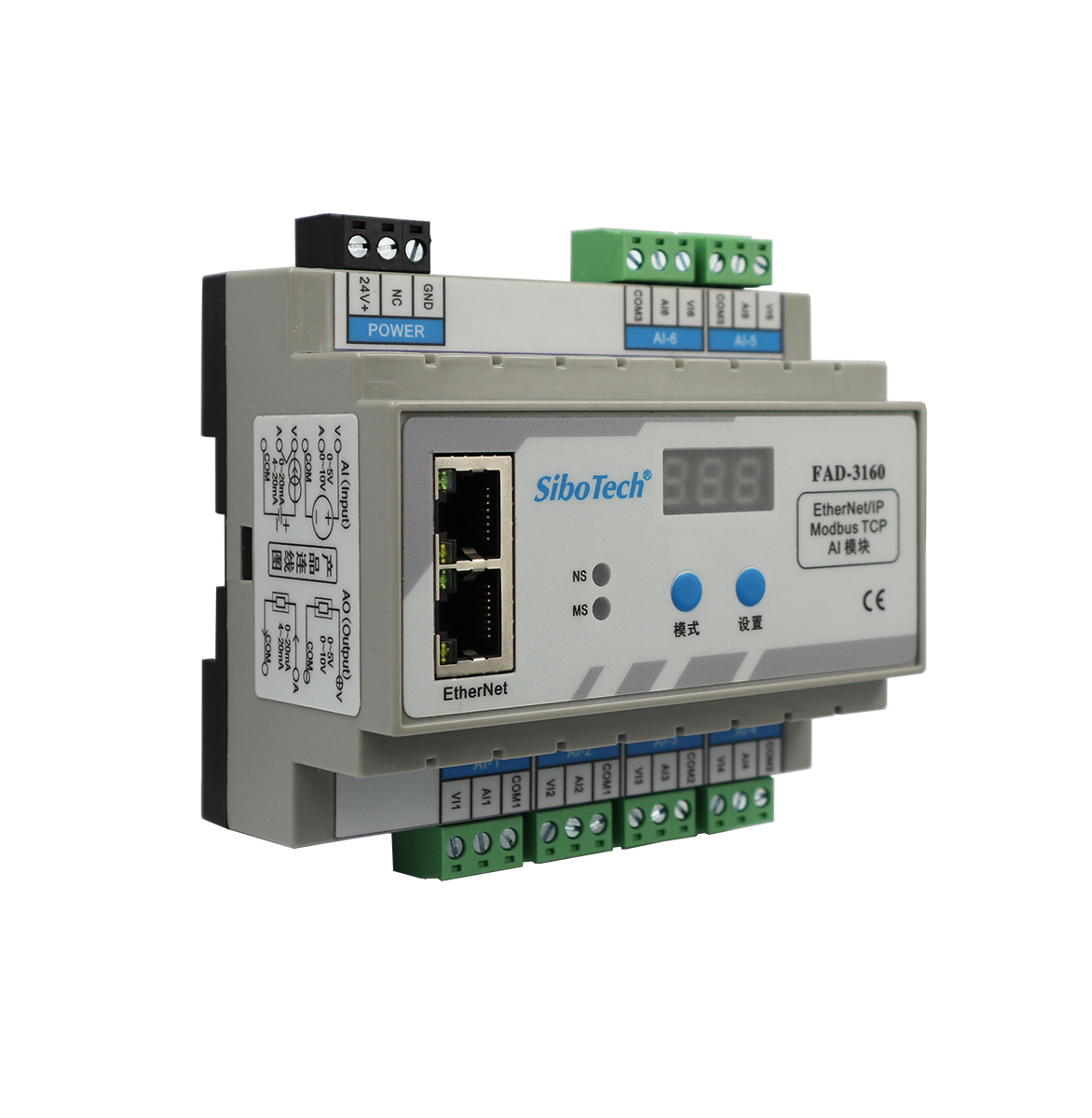

產品外觀
