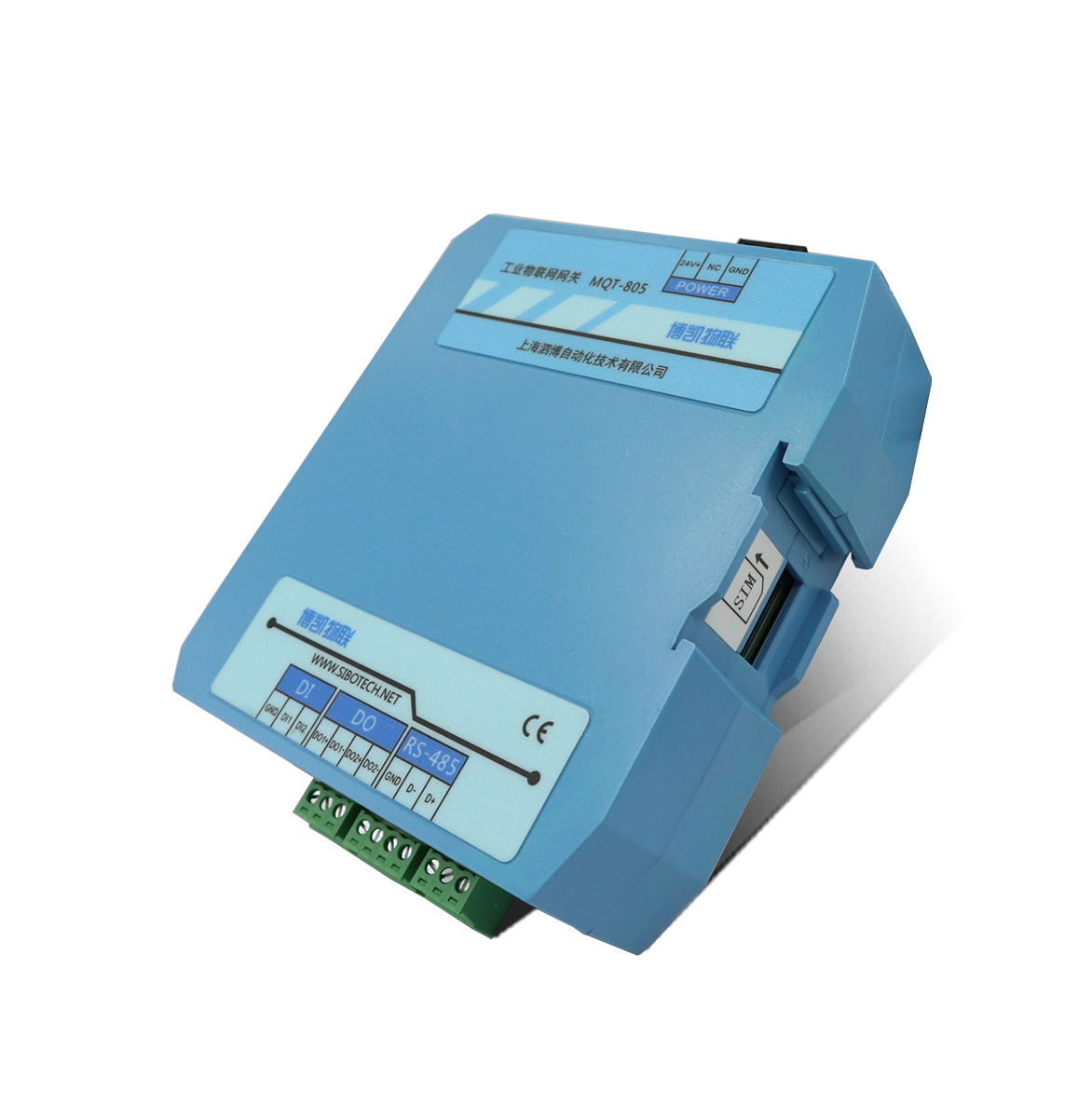

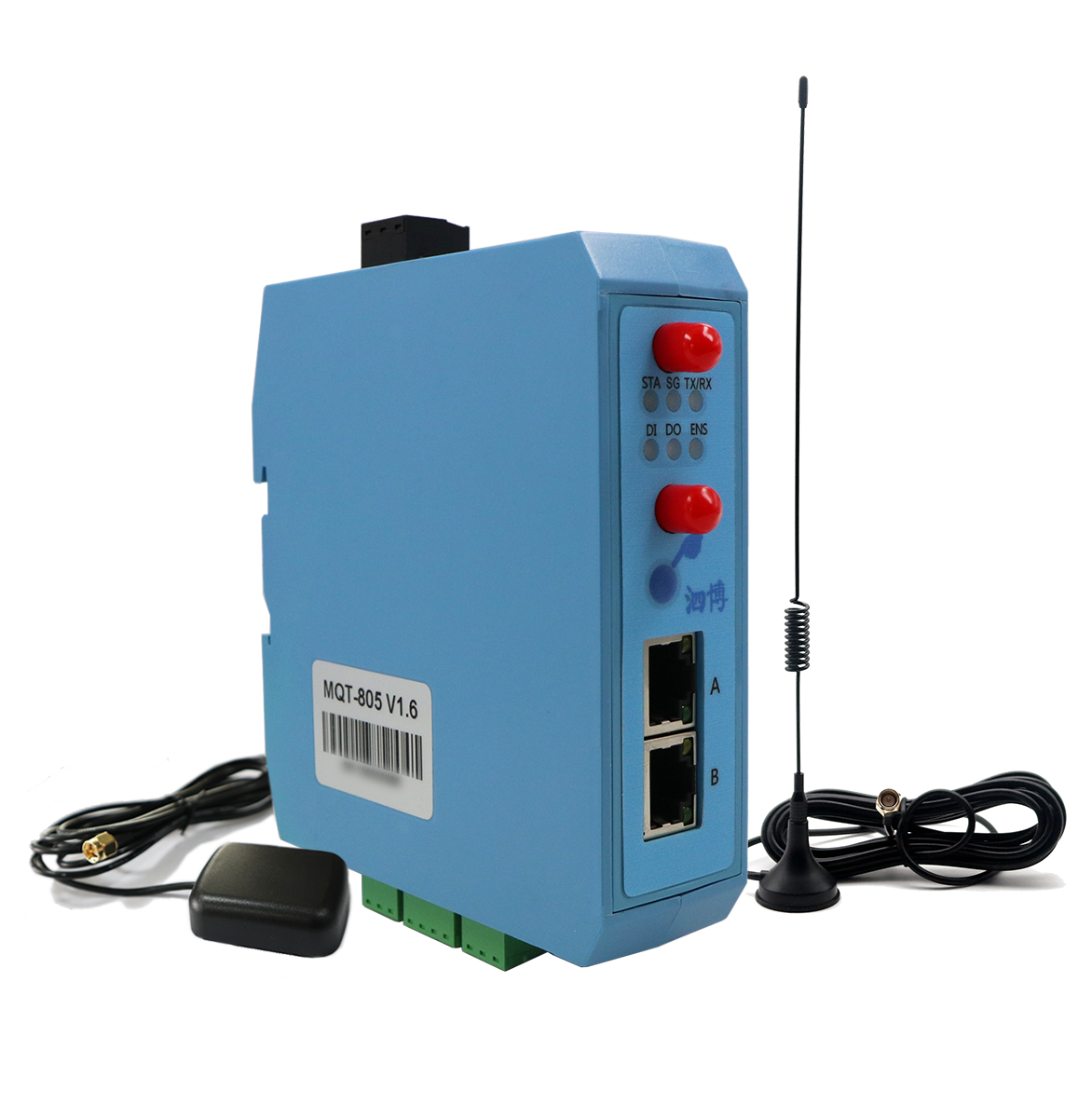

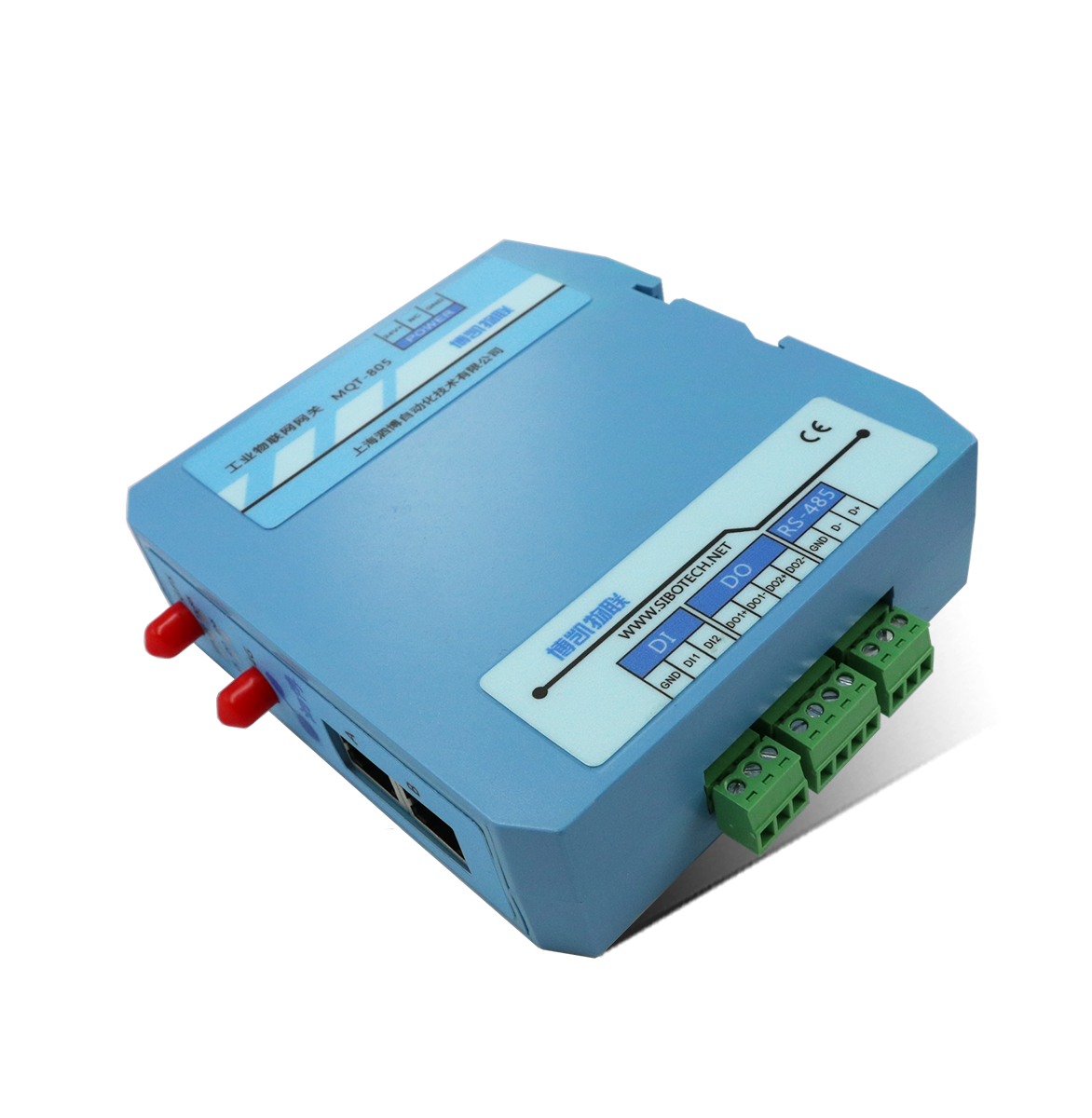

Modbus/Modbus TCP/EtherNet IP轉MQTT物聯網網關

型號：MQT-805 400 613 9938

【東南亞版：MQT-805-AP 北美版：MQT-805-NA】

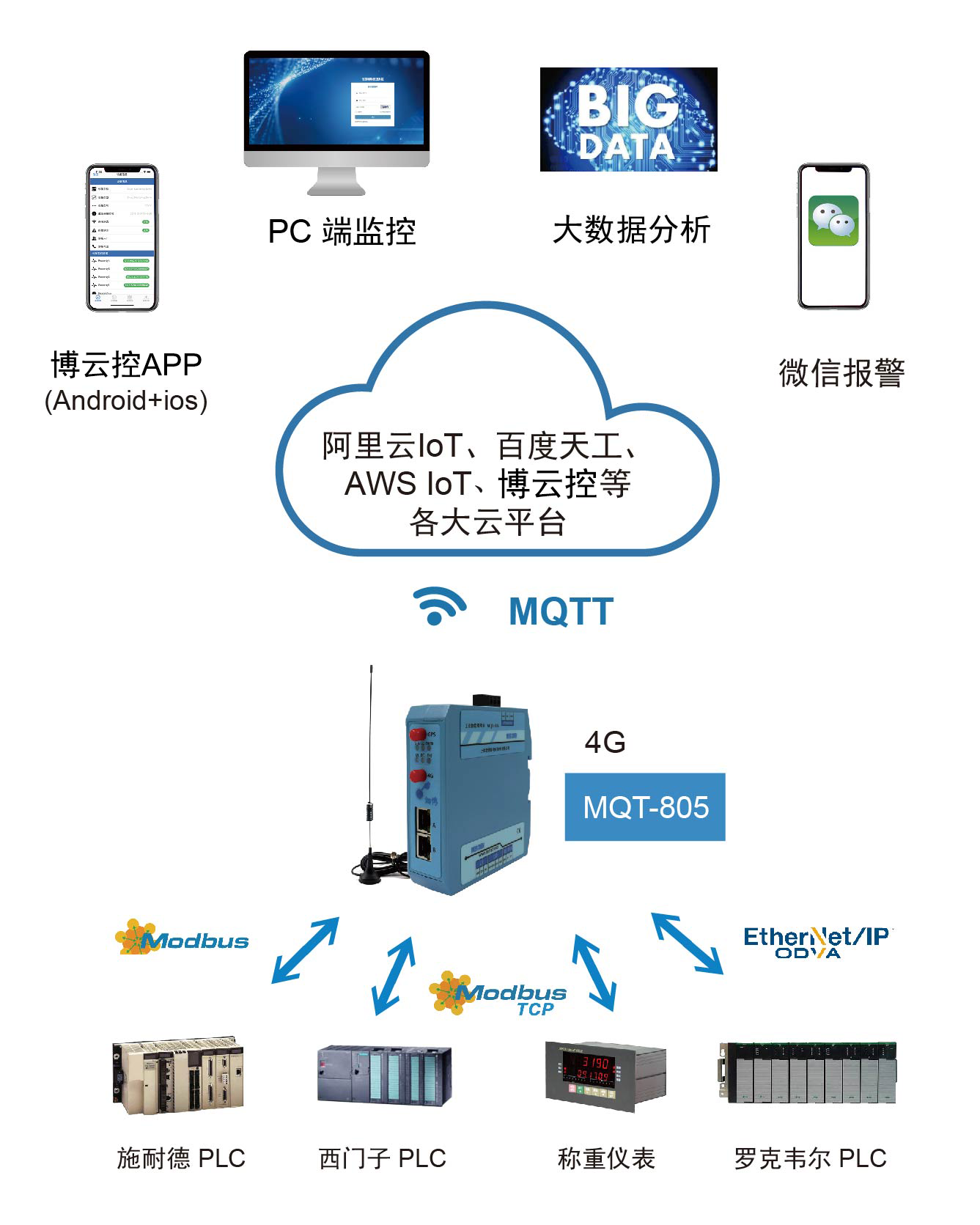

基本說明：支持主流工業協議（Modbus, Ethernet/IP）與透明串口，通過4G全網通和雙網口實現設備數據遠程采集與傳輸。內置GPS定位，可連接各大云平臺（阿里云、AWS等）專為水質監控、環境檢測、智慧農業、樓宇自控等領域的遠程設備監控與數據采集設計，實現無人值守。

助力“一帶一路”，國際版提供全套英文材料，致電：400 613 9938，解鎖更多應用場景。

添加到收藏夾
產品特點
1、接口豐富：
     串口端支持作為Modbus主/從站，或者透明傳輸；對接各種儀器儀表設備，PLC、DCS等 ；
     網口可作為Modbus TCP主/從站，作為主站對接設備如：智能儀表；作為從站對接設備如：施耐德PLC、SCADA軟件等；
     網口作為EtherNet/IP adapter，對接支持EtherNet/IP通訊的scanner，如：AB PLC、OMRON PLC等；
     支持兩路數字量輸入DI、兩路數字量輸出DO和GPS定位；
2、功能強大：
     使用json格式將數據上傳云平臺，用戶可自定義json內容格式 ；
     支持新數據推送機制或周期發送機制，數據發送間隔可設置，以節省客戶流量費用；
     支持Modbus寄存器發送格式或?qū)傩悦Q(chēng)發送格式，屬性名稱發送格式更加通俗易懂，以縮短設備投運時間；
     支持隨時通過云平臺監控設備端運行狀態，自動監測4G信號，具有信號強度指示功能 ；
3、安全可靠：
     支持SSL/TLS加密，支持的版本為SSL V3.0和TLS V1.0/V1.1/V1.2，支持自定義Client ID功能 ；
     工業級的可靠性，實時監控網關狀態，4G支持永遠在線，具有連接探測、自動重連功能，故障自復位；
技術特性
1、4G模塊：
① 帶寬：1.4/3/5/10/15/20MHz；
② 支持 FDD LTE，TDD LTE，TDSCDMA，WCDMA，CDMA，GSM；
③ 支持 MQTT協議版本 V3.1.1；
④ SIM卡：支持全網通 3V/1.8V Micro SIM卡；
2、串行端口：
① 支持RS485接口，半雙工，奇偶校驗位支持無校驗、奇校驗、偶校驗、標記、空格，停止位支持1位和2位；
② 波特率：600 - 115200bps；
③ 支持的協議類型：Modbus協議，支持作Modbus RTU/ASCII主/從站；
④ 支持功能碼：01、02、03、04、05、06、15、16；
⑤ 接口類型：3.81三針端子；
⑥ 隔離設計：1kV光電隔離；
⑦ 支持透明傳輸；
3、以太網口：
① 網口類型：支持雙以太網口，半雙工、全雙工；
② 支持的協議類型：Modbus TCP協議，支持作Modbus TCP主/從站（Modbus TCP Client/Server）；
③ 支持功能碼：01、02、03、04、05、06、15、16；
④ EtherNet/IP協議，支持作從站（EtherNet/IP Adapter）；
⑤ 接口類型：RJ45*2；
⑥ 其他：支持DHCP；
4、最大連接數：
① Modbus RTU連接數：
最大輸入字節數?≤512Bytes；
最大輸出字節數 ≤512Bytes；
最大連接站點數：31（不帶中繼）；
最大命令條數：100條；
② Modbus TCP連接數：
最大輸入字節數?≤512Bytes；
最大輸出字節數?≤512Bytes；
最大連接站點數：4個，可以連接四個Modbus TCP從站；
命令條數：100條；
③ Ethernet IP連接數：
最大輸入字節數 ≤492Bytes；
最大輸出字節數 ≤492 Bytes；
注：RTU和TCP字節數和命令數獨立計數，互不影響；
最大屬性個數：Modbus RTU+Modbus TCP+DI/DO共1000個屬性；
5、DI口（數字量輸入）：
① 接口類型：3.81三針端子；
② DI數量：兩路DI共地；
③ DI節點類型：僅支持干節點；
6、DO口（數字量輸出）：
① 接口類型：3.81四針端子；
② DO數量：兩路DO；
③ DO最大輸出電壓、電流：DC30V / AC220V 0.9A（DO 輸出僅適用網關24V~30V電壓供電時）；
7、整機供電及防護安裝：
① 供電：DC 24V（11-30V）；
② 工作環境溫度：-20℃～60℃，相對濕度：5%～95%（無凝露）；
③ 機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）；
④ 安裝方式：35mm導軌；
⑤ 防護等級：IP20；
