智能串口協議轉換模塊（雙串口）

型號：SS-431 400 613 9938

基本說明：連接百種串口協議設備到Modbus總線；整合多個Modbus協議的設備，使多個Modbus設備如同一個設備那樣被訪問；無需PLC、PC等主站設備，即可使Modbus從站設備互相交換數據；無需開發Modbus協議，即可使用簡單的協議輕松連接Modbus設備；提供協議定制開發服務。

添加到收藏夾
產品特點
1、凡具有RS-232/RS-485接口的設備都可以使用本產品實現數據的交換和傳遞。如：具有RS-485接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備、儀表、PLC及PC等等；
2、配置軟件SS-123可輕松完成SS-431的配置，不需要復雜編程，即可在短時間內實現連接通信；
3、配置便捷：用戶可直接使用Type-C接口進行配置;
技術特性
1、SS-431具有兩個串口，串口Ⅰ為RS-485標準，串口Ⅱ為RS-485 或RS-232標準（需在訂貨時指明）；
2、SS-431支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）；
3、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、9600、19200、38400、57600、115200bps；
③數據位：8位；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
4、Modbus主站：
①支持的功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②支持的格式：RTU格式和ASCII格式；
③具有的功能：寫命令輸出方式連續輸出、禁止輸出或逢變輸出可選；
④每個主站最多可配置48條Modbus命令；
5、Modbus從站：
①支持的功能碼：03H、04H、06H、10H號功能；
②支持的格式：RTU格式和ASCII格式；
③ 具有讀取輸入數據的功能碼03和04可選功能，寄存器首地址可設功能；
6、通用模式：
①分為問答式和接收式兩種通信方式；
②問答式可選配幀頭、數據、常量、校驗、幀尾等，配置靈活；
③接收式可緩存多幀數據，避免瞬時數據量大導致丟幀現象；
7、SS-431允許輸入/輸出字節數：
①Max Input Bytes ≤ 1KBytes；
②Max Output Bytes ≤ 1KBytes；
③Input Bytes + Output Bytes ≤ 2KBytes；
8、供電：24VDC (11V ～ 30V)，功耗：＜140mA (DC24V)；
9、工作環境溫度：-40℃ ～ 70℃；工作環境濕度：5% ～ 95%（無凝露）；
10、內置靜電防護：15 KV ESD；通信端口隔離：3KV；
11、機械尺寸：25mm（寬）×100mm（高）×90mm（深）；
12、安裝：35mm導軌；
13、防護等級：IP20；
快速應用指南
典型應用

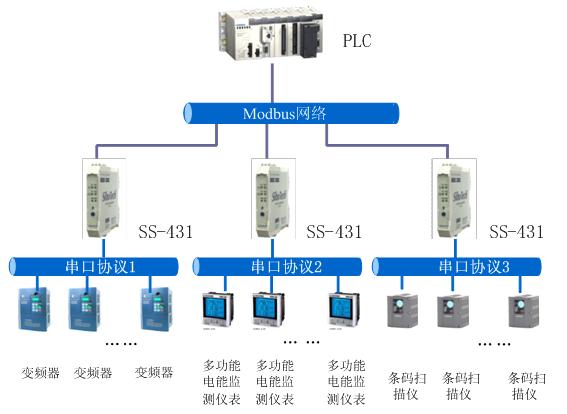

1、SS-431將非Modbus設備轉換成Modbus設備

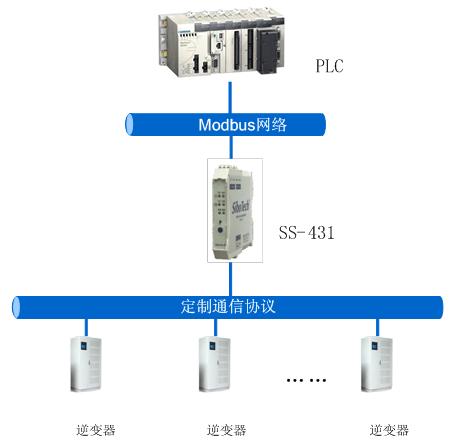

2、SS-431使用定制協議連接設備到Modbus網絡

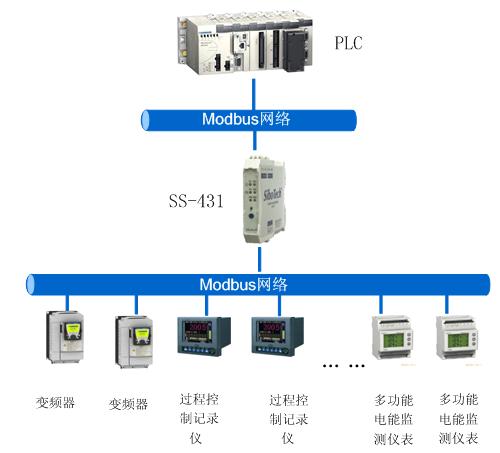

3、SS-431使多個設備如同一個設備被訪問

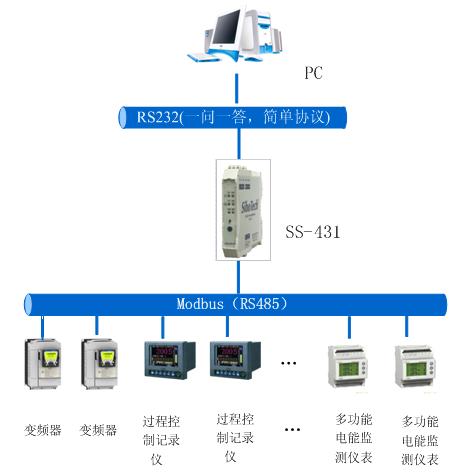

4、將一組Modbus儀表（從站）連接到PC，PC軟件無需實現Modbus

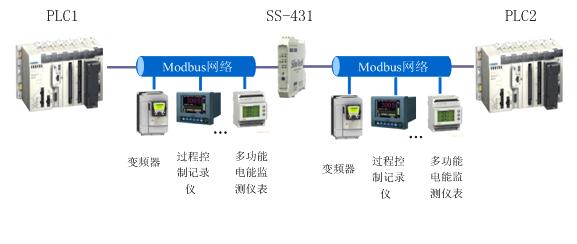

5、兩個Modbus主站通過SS-431交換數據

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2023.03.30
網關配置軟件 軟件 2024.08.29
SS-431快速應用指南 其他 2021.06.25
SS-431實現兩個Modbus主站通訊說明 其他 2021.06.25
USB2RS485驅動 其他 2022.03.25
相關產品
產品型號 接口類型
串口Ⅰ 串口Ⅱ 串口Ⅲ 串口Ⅳ
SS-430 RS232 RS485 RS232 RS485/RS422
SS-430B RS485 RS485 RS485 RS485
SS-431 RS485 RS485/RS232 - -
產品型號 外形尺寸
SS-430 100mm*70mm*25mm
SS-430B 40mm*125mm*110mm
SS-431 18mm*100mm*115mm
端口定義

1、電源端口

圖1 電源端口

2、串口Ⅰ：RS-485端口

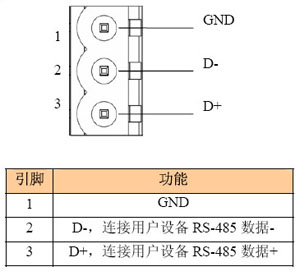

圖2 RS-485端口

3、串口Ⅱ：RS-232/RS-485端口可選

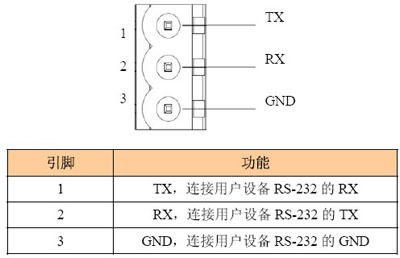

圖3 RS-232/RS-485端口

數據交換

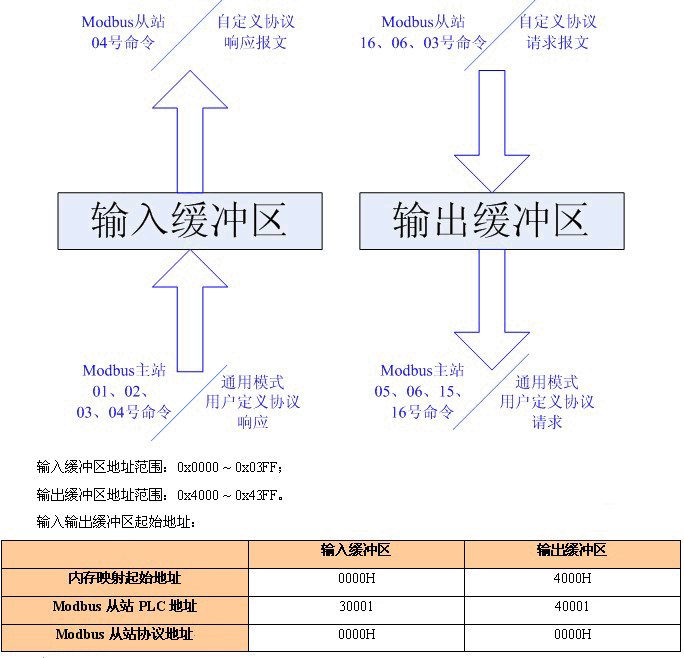

SS-431的兩個串口之間的數據轉換通過“映射”關系來建立。在SS-431中有兩塊數據緩沖區，一塊是輸入緩沖區（1K字節），另一塊是輸出緩沖區（1K字節）。

Modbus主站讀命令將讀取的數據寫入到網絡輸入緩沖區，供Modbus從站或自定義從站側讀取。Modbus主站寫命令從輸出緩沖區取數據，通過寫命令輸出到相應的Modbus從站設備。如下圖所示：

每個Modbus主站都可配置48條命令，每條命令可以讀取一組連續的Modbus寄存器。映射關系在配置模式下用戶可自行組態。

STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

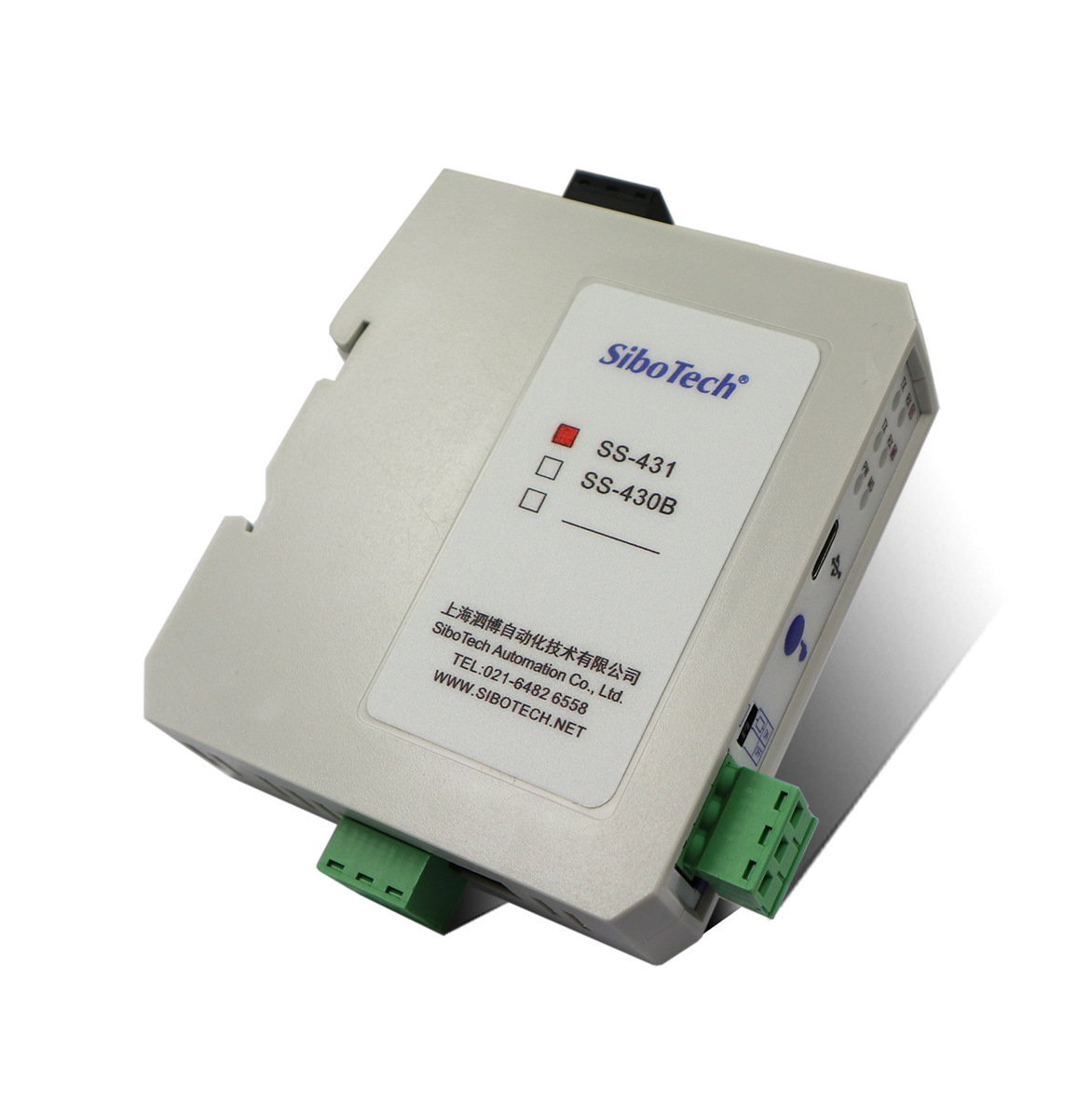

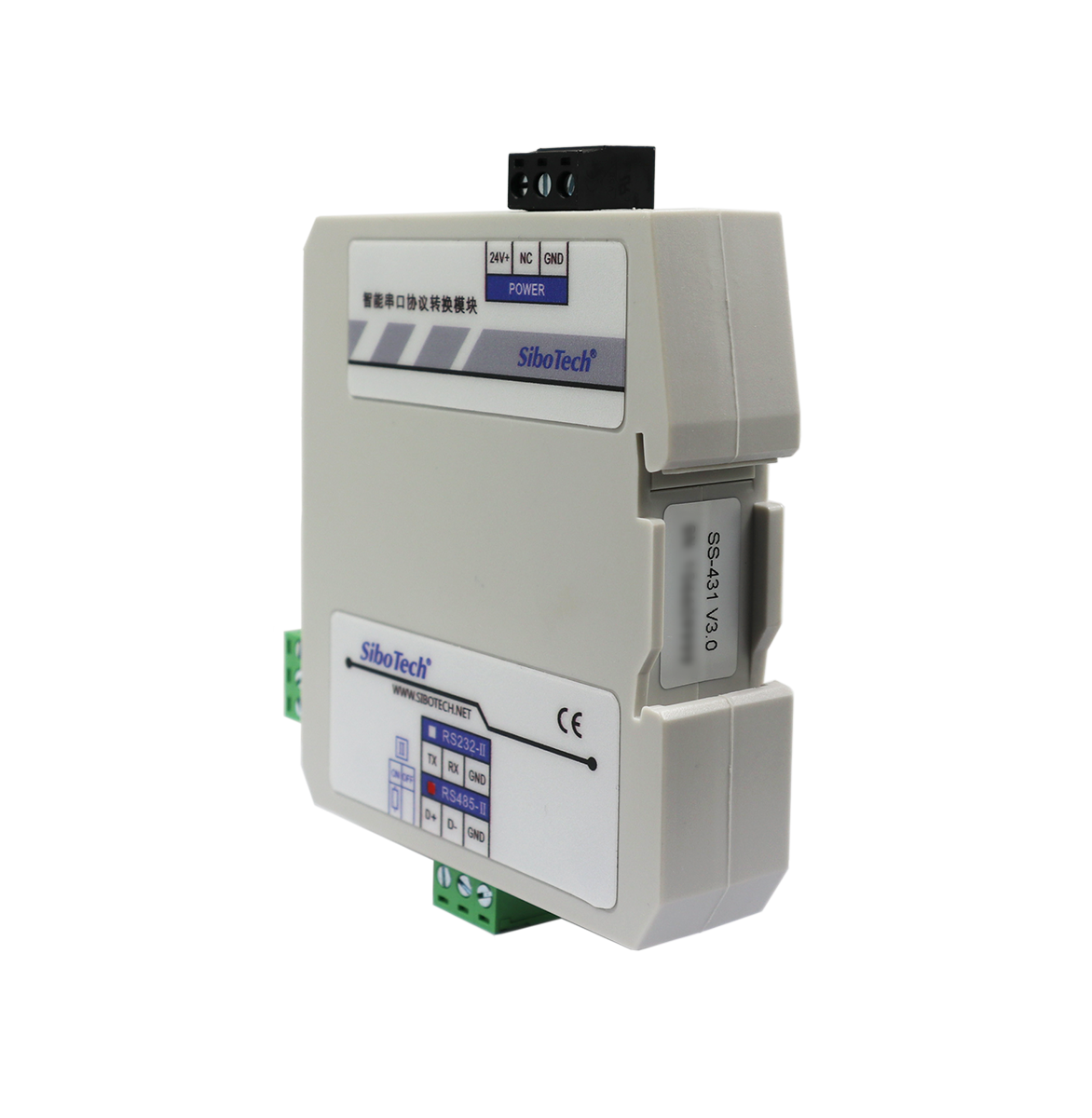

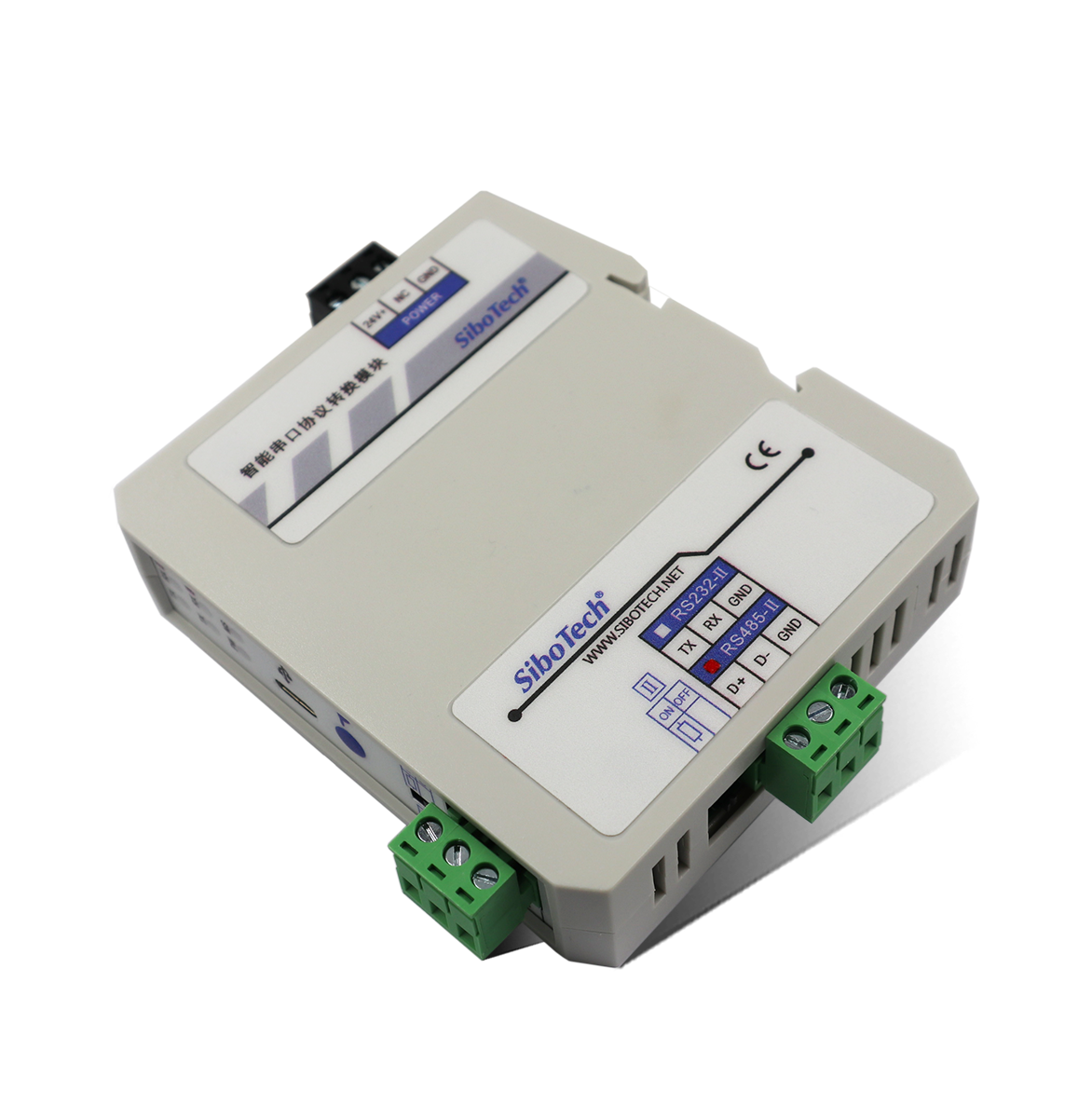

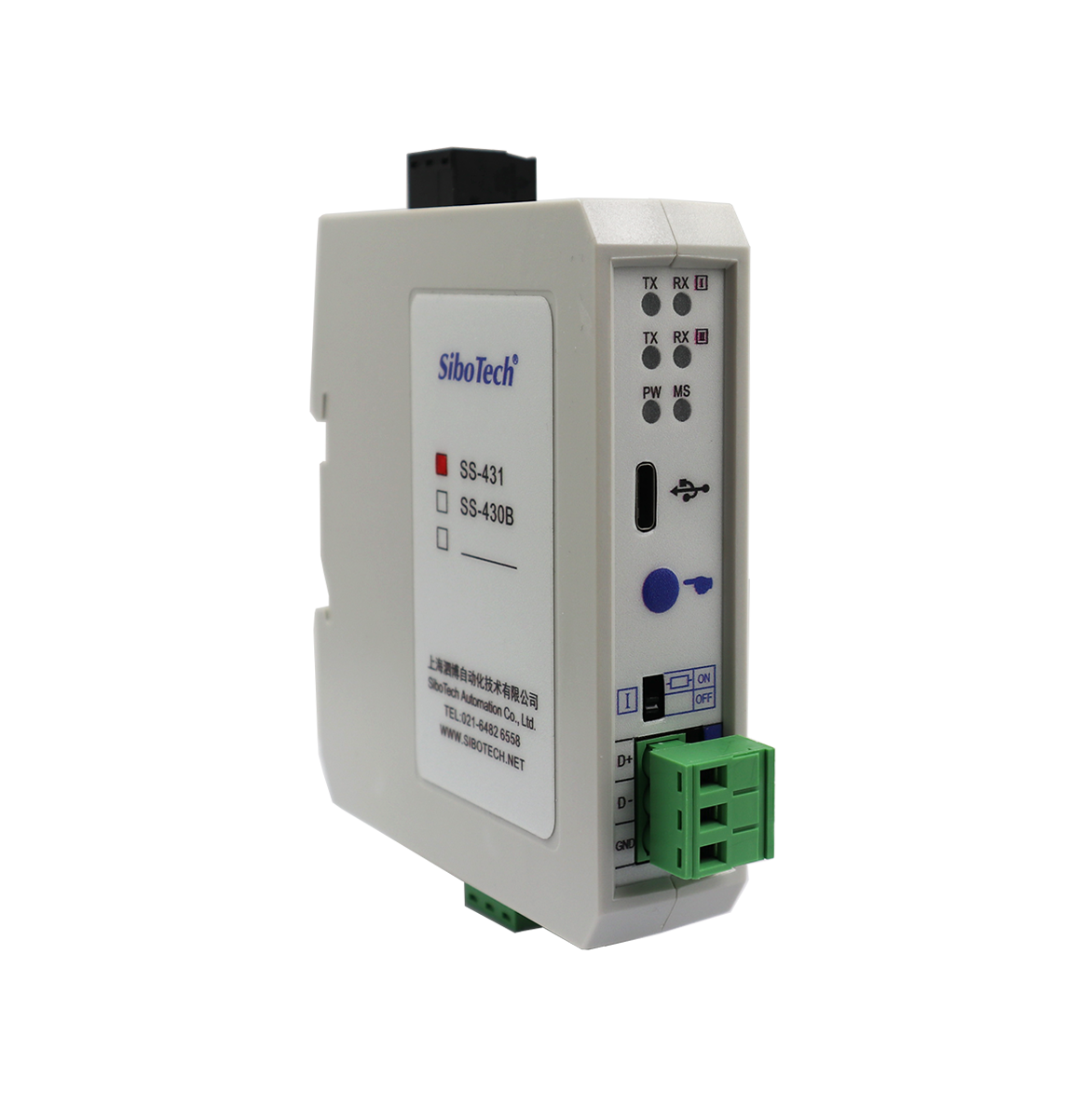

產品外觀
開發套件
相關案例
1、上海泗博智能串口網關SS-431在電力行業的應用
2、上海泗博智能串口轉換模塊SS-431在醫療行業中的應用
3、實現一個或一組串口設備通過SS-431變成Modbus設備
4、SS-431作為Modbus Hub的應用
5、根據客戶要求定制SS-431的串口通信協議
