通用串口/PROFINET網關

型號：TS-182 400 613 9938

基本說明：支持PROFINET MRP環網冗余，實現PROFINET與與串口（Modbus/通用串口）的高效互通。作為PROFINET從站，支持西門子S7-200SMART/300/400/1200/1500全系列PLC以及PROFINET主站系統無縫對接。1個RS485串口，可配置為Modbus RTU/ASCII主站及自由口協議，便于與各類設備交互。使用TS-182，用戶可輕松連接4臺串口設備至PROFINET網絡，實現兩網間高效數據交換

添加到收藏夾
產品特點
1、可靠性與環網冗余：支持PROFINET RT和IRT協議，支持PROFINET MRP環網冗余，確保通信的可靠性和穩定性；
2、大容量數據處理：PROFINET端具備強大的數據處理能力，最大支持1440字節的輸入和輸出，滿足大數據傳輸需求；
3、安全的串口配置：RS-485串口增加終端電阻和上下拉電阻，通過撥動開關設置；
4、專業配置調試軟件：配備TS-123配置軟件，支持雙向數據監視、命令狀態字和控制字功能，提供高效控制方式；
5、便捷的設備調試維護：具備一鍵還原功能，簡化設備的維護和調試過程；
6、隔離電源：使用隔離型電源，抗干擾能力強；
技術特性
1、TS-182在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站及自由串口協議（視具體的協議而定）；
2、支持標準的PROFINET RT和IRT協議，支持PROFINET MRP環網冗余；
3、PROFINET支持的最多32個槽位，支持最大的輸入字節數為1440，最大的輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大?。斎胼敵鲎止?jié)數的長度可以通過STEP7或TIA Portal設定；
4、有1個串口，支持RS-485，最多連接4個Modbus從站設備；
5、終端電阻：RS-485串口增加終端電阻，通過撥動開關可設；
6、上下拉電阻：RS-485串口增加上下拉電阻1K和47K可選，通過撥動開關可設，增強對各種串口設備的適應性；
7、串口端支持的協議類型：Modbus主站和通用模式，通用模式持字符超時、字符個數、分隔符三種控制方式；
8、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：7位、8位可選；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
9、Modbus主站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
③功能：寫命令連續輸出、禁止輸出或逢變輸出、輸出一次的可選擇功能；
④命令條數：最多可配置100條Modbus命令；
⑤支持I/O狀態字，監控Modbus讀寫命令狀態；
⑥支持控制字功能，開啟后可控制Modbus命令是否發送；
10、隔離電源：24VDC（9V~30V），100mA(24V DC)；
11、電磁兼容：CISPR 11 class A；
12、內置靜電防護：15KV ESD；通信端口隔離：3KV；
13、機械尺寸：25mm（寬）×100mm（高）×90mm（深）；
14、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2024.10.12
網關配置軟件 軟件 2025.02.17
GSDML文件 GSDML 文件 2024.09.10
TS-182博途組態錄屏 其他 2023.04.06
博途中的組態（含MRP） 其他 2024.09.10
相關產品

串口轉PROFINET網關選型指南

產品型號 以太網協議 串口協議(RS485） 串口數量 連接設備數量
（Modbus主站或通用模式問答式）
TS-180 PROFINET Modbus RTU/ASCII/自由口協議 3（3串口全為RS232或RS485） 3RS232：一對一連接；
RS485：理論上最大31臺；
TS-181 PROFINET Modbus RTU/ASCII/自由口協議 2（串口1為RS485，串口2為RS232） 串口1+串口2最大連接4臺；
串口1單獨最大連接4臺；
TS-182 PROFINET Modbus RTU/ASCII/自由口協議 1（串口為RS485） 最大連接4臺
端口定義
數據交換
STEP7讀寫適配器

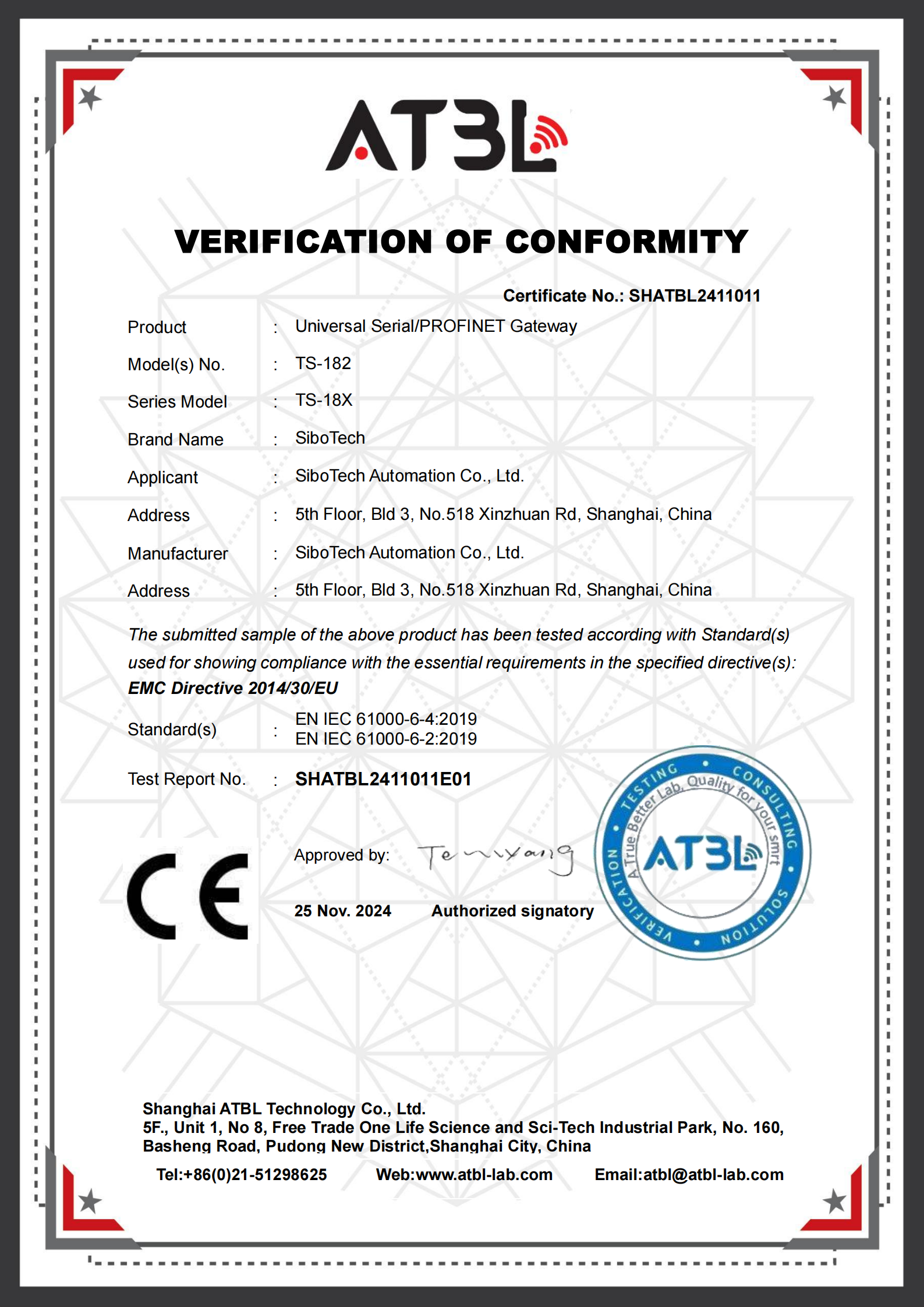

EMC認證證書

PROFIBUS DP認證證書
PROFINET認證證書

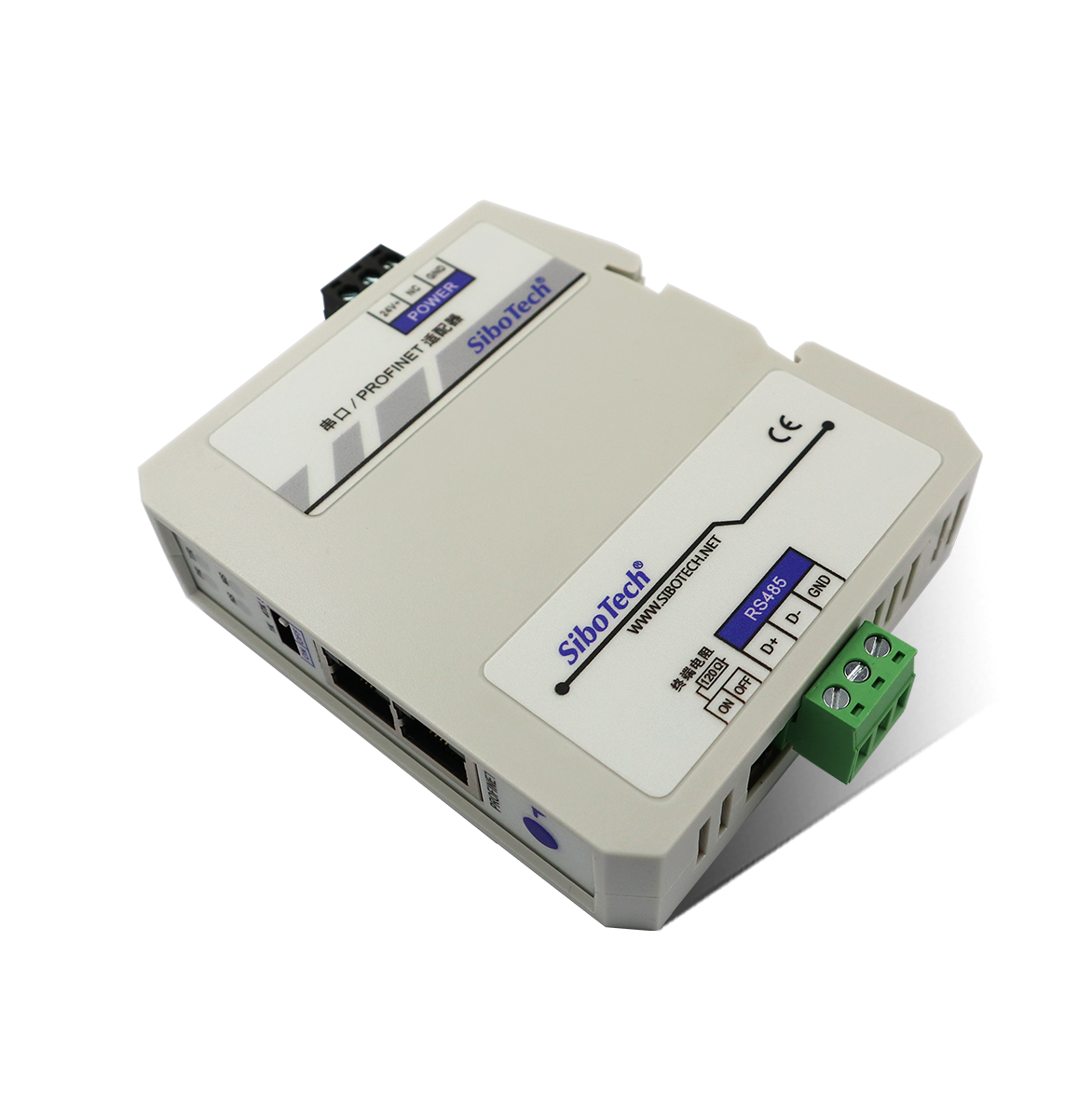

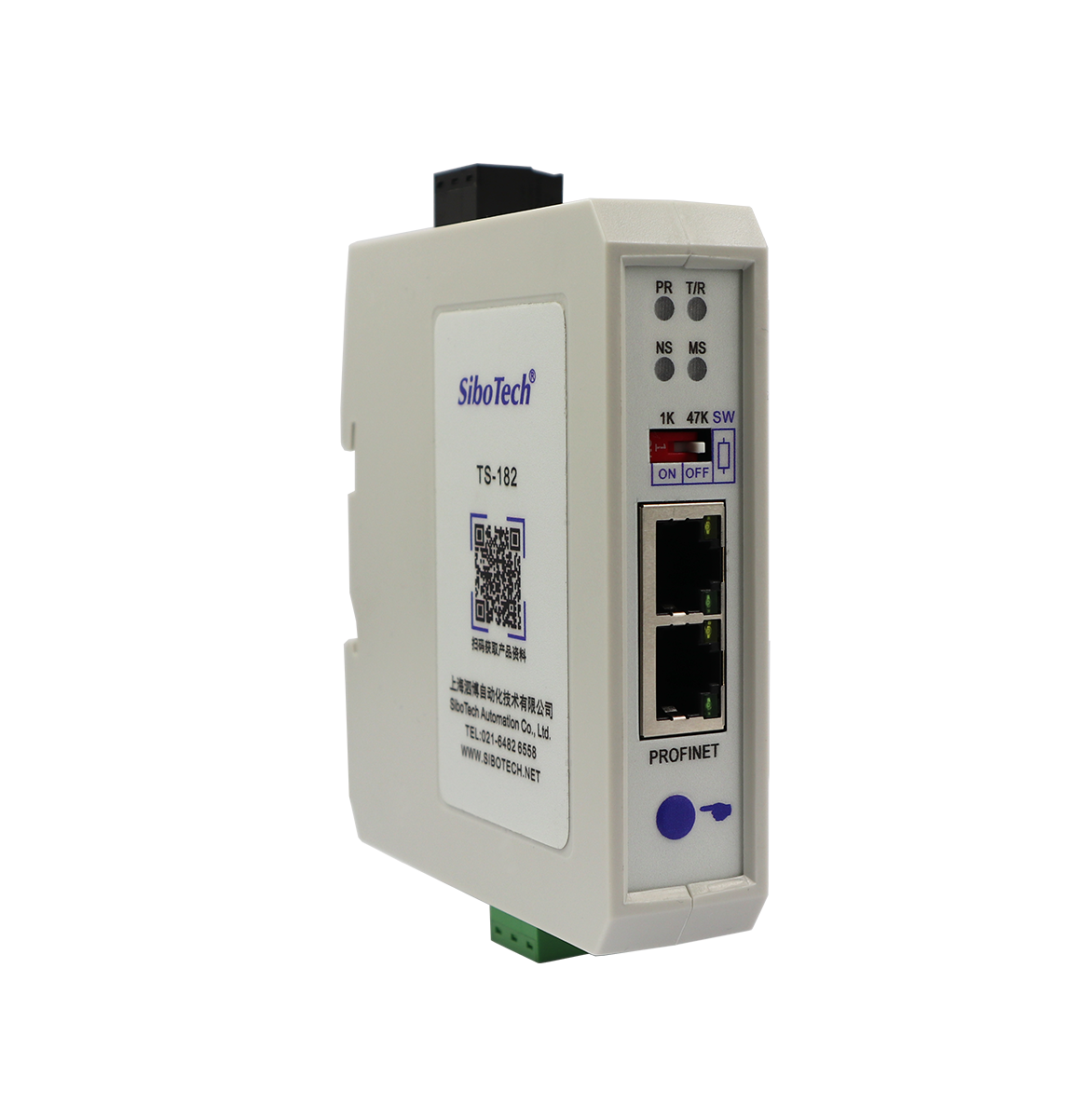

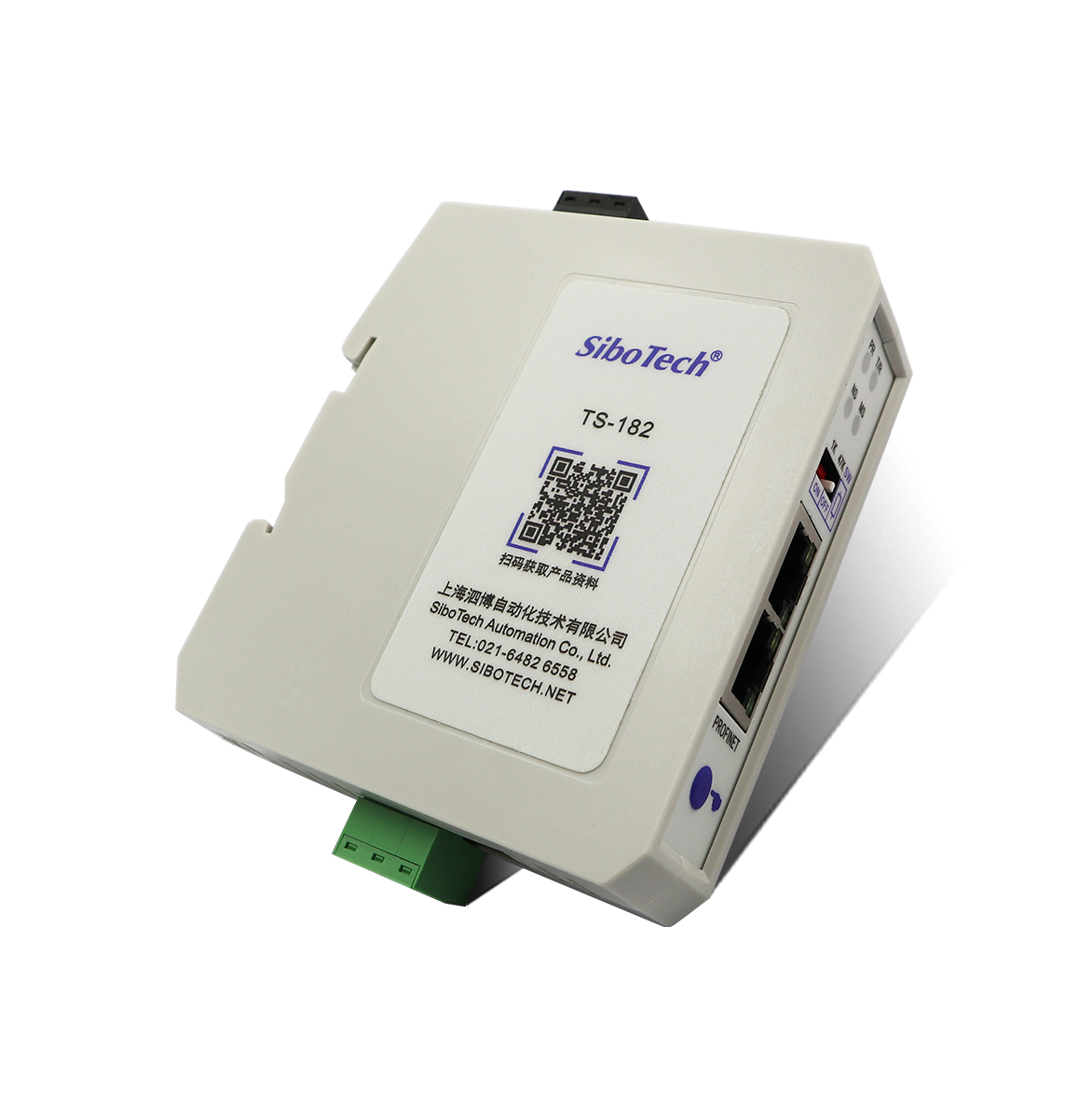

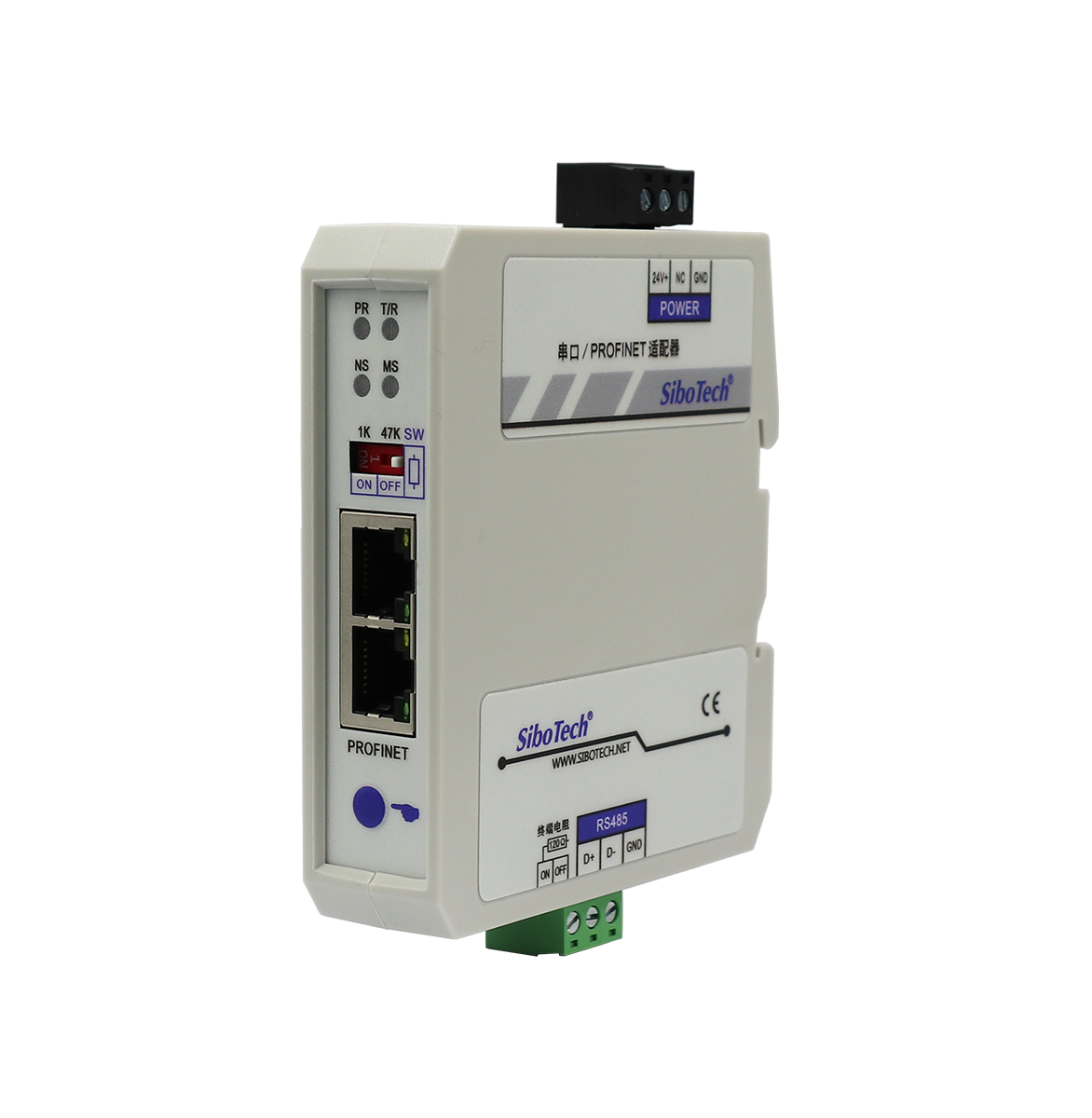

產品外觀
開發套件
相關案例
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
TS-182 V5.0
/
/
/
/
TS-182 V4.5
/
/
/
/
