2光口/6電口工業以太網交換機

型號：IES-1000-2S-SC-6T 400 613 9938

基本說明：為工業以太網連接提供經濟易用的解決方案，能夠在嚴苛的工業環境下提供強大的信息傳輸功能。

添加到收藏夾
產品特點
1、冗余電源輸入；
2、寬工作溫度范圍：-40℃～75℃；
3、廣播風暴保護；
4、支持IEEE802.3/802.3u/802.3x；
5、支持導軌和螺絲兩種安裝方式；
技術特性
1、10/100M，全/半雙工，MDI/MDI-X自適應；
2、存儲和轉發交換方式；
3、MAC地址表大?。? K；
4、幀緩沖區大?。?4K Bytes；
5、供電：24VDC（9V ~ 30V）；
6、工作環境溫度：-40℃ ~ 75℃，相對濕度5% ~ 95%（無凝露）；
7、機械尺寸：50mm（寬）× 130mm（高）× 98mm（深）；
8、安裝方式：35mm DIN導軌或螺絲；
9、外殼材質：金屬外殼；
10、防護等級：IP30；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2020.04.10
相關產品

工業以太網交換機IES-1000系列選型指南

產品型號 工作溫度 10/100BaseT(X)（RJ45）數量
IES-1000-4T -40~60℃ 4
IES-1000-8T -40~75℃ 8
IES-1000-1S-SC-4T -40~75℃ 4
IES-1000-2S-SC-6T -40~75℃ 6
產品型號 100BaseFX（100Mbps 光纖）
數量 接口類型 傳輸距離 波長
IES-1000-4T 0 - - -
IES-1000-8T 0 - - -
IES-1000-1S-SC-4T 1 單模SC 20Km 1310nm
IES-1000-2S-SC-6T 2 單模SC 20Km 1310nm
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書
產品外觀

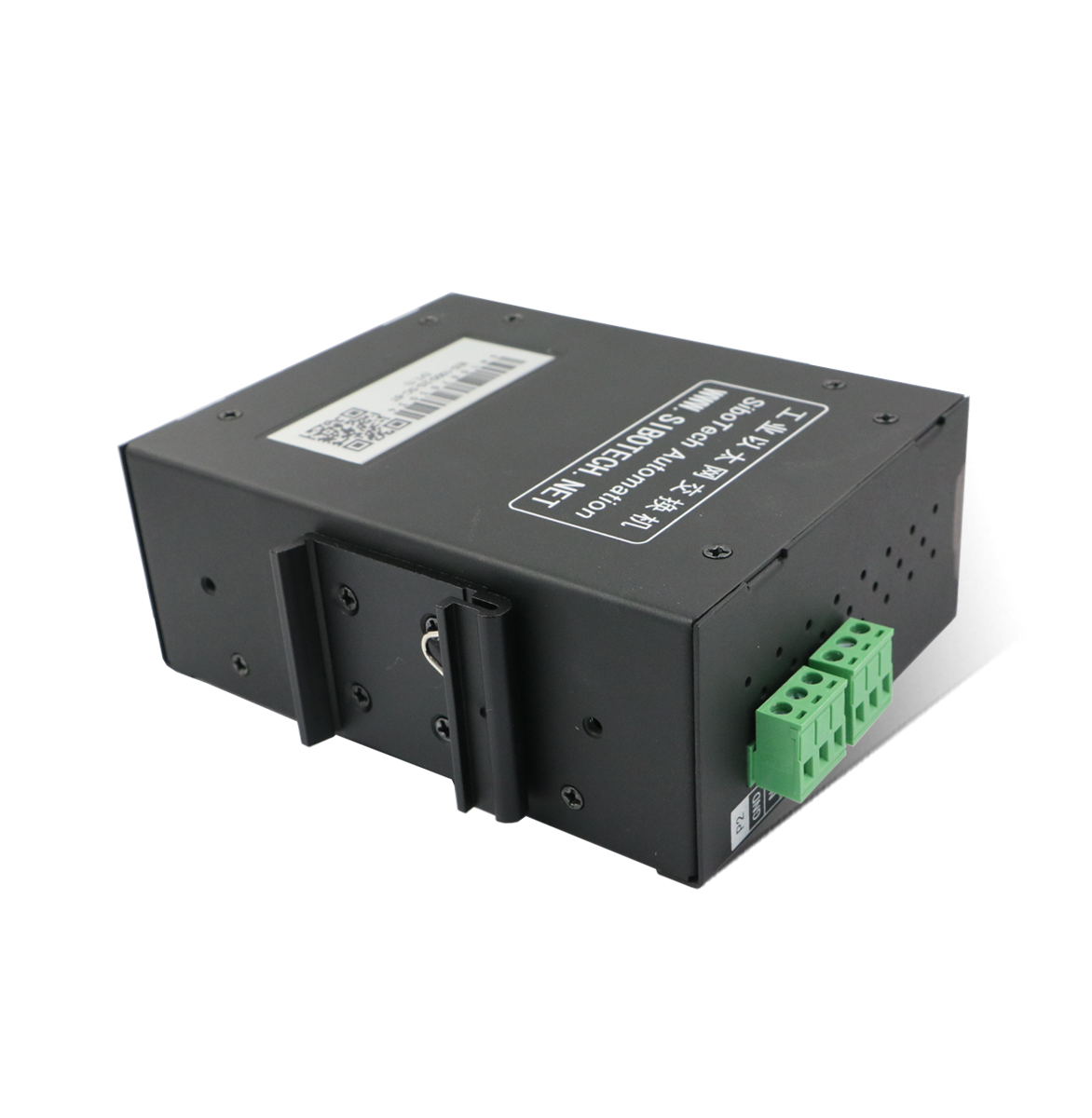

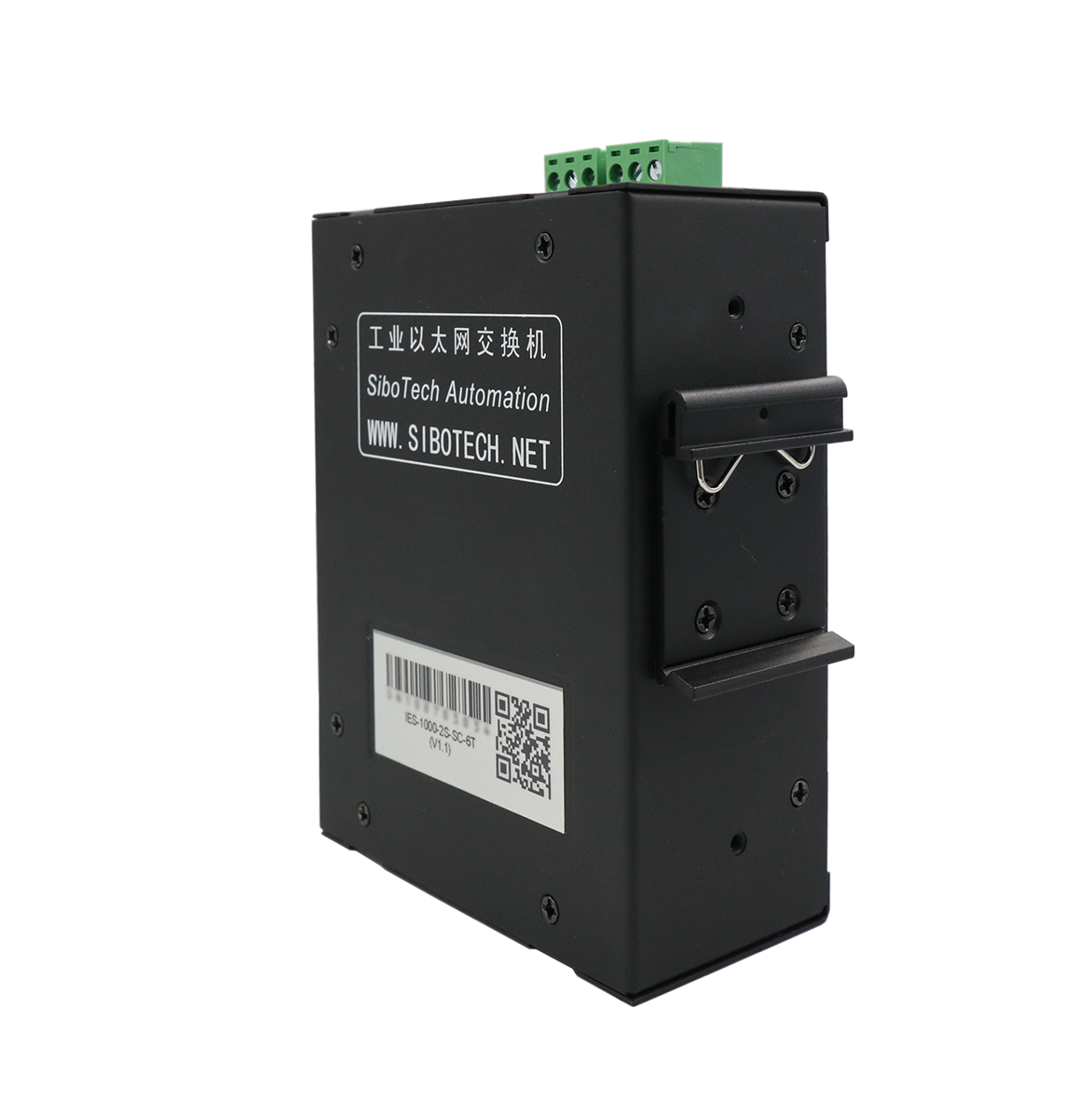

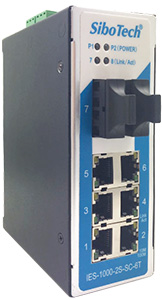

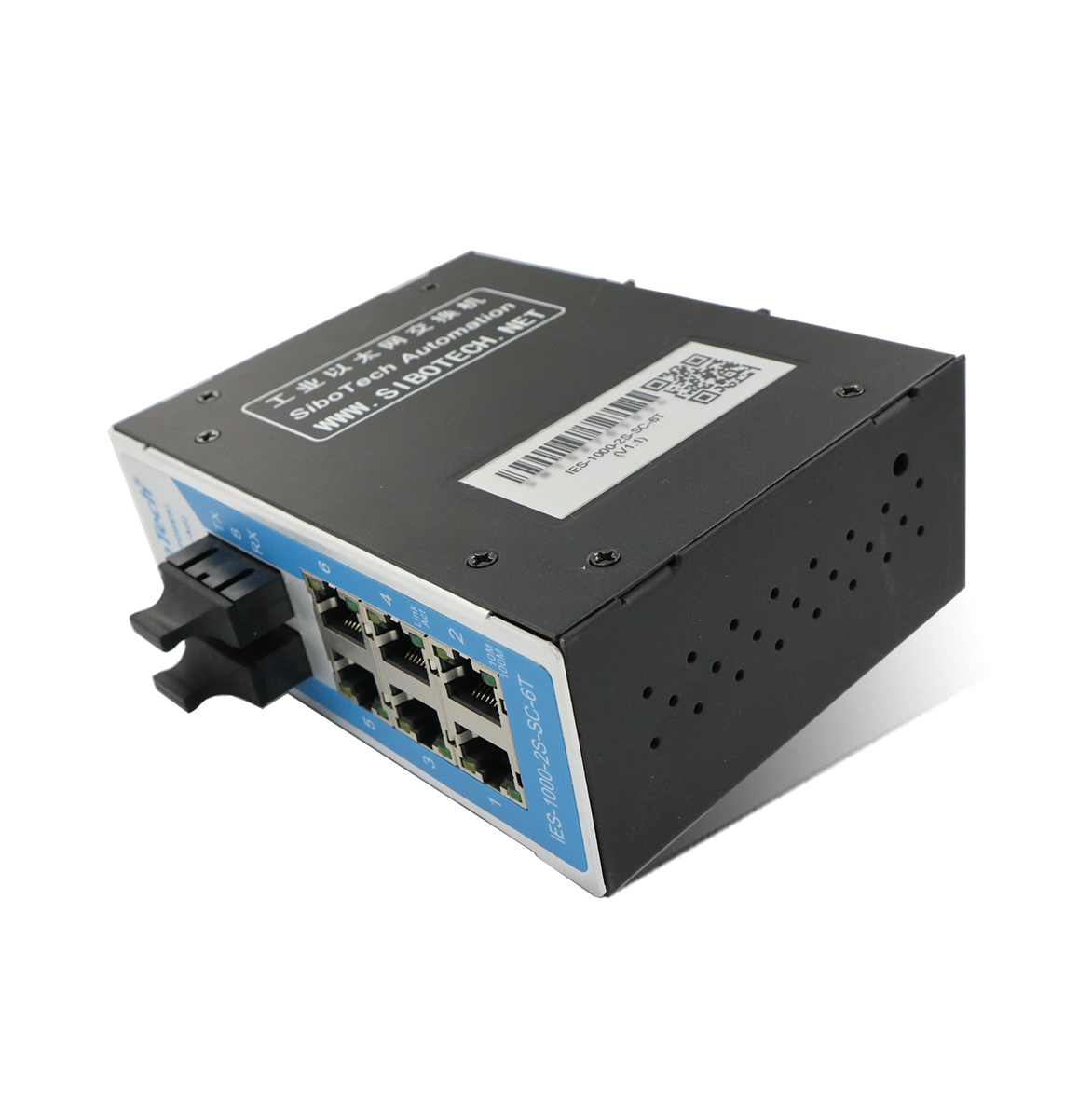

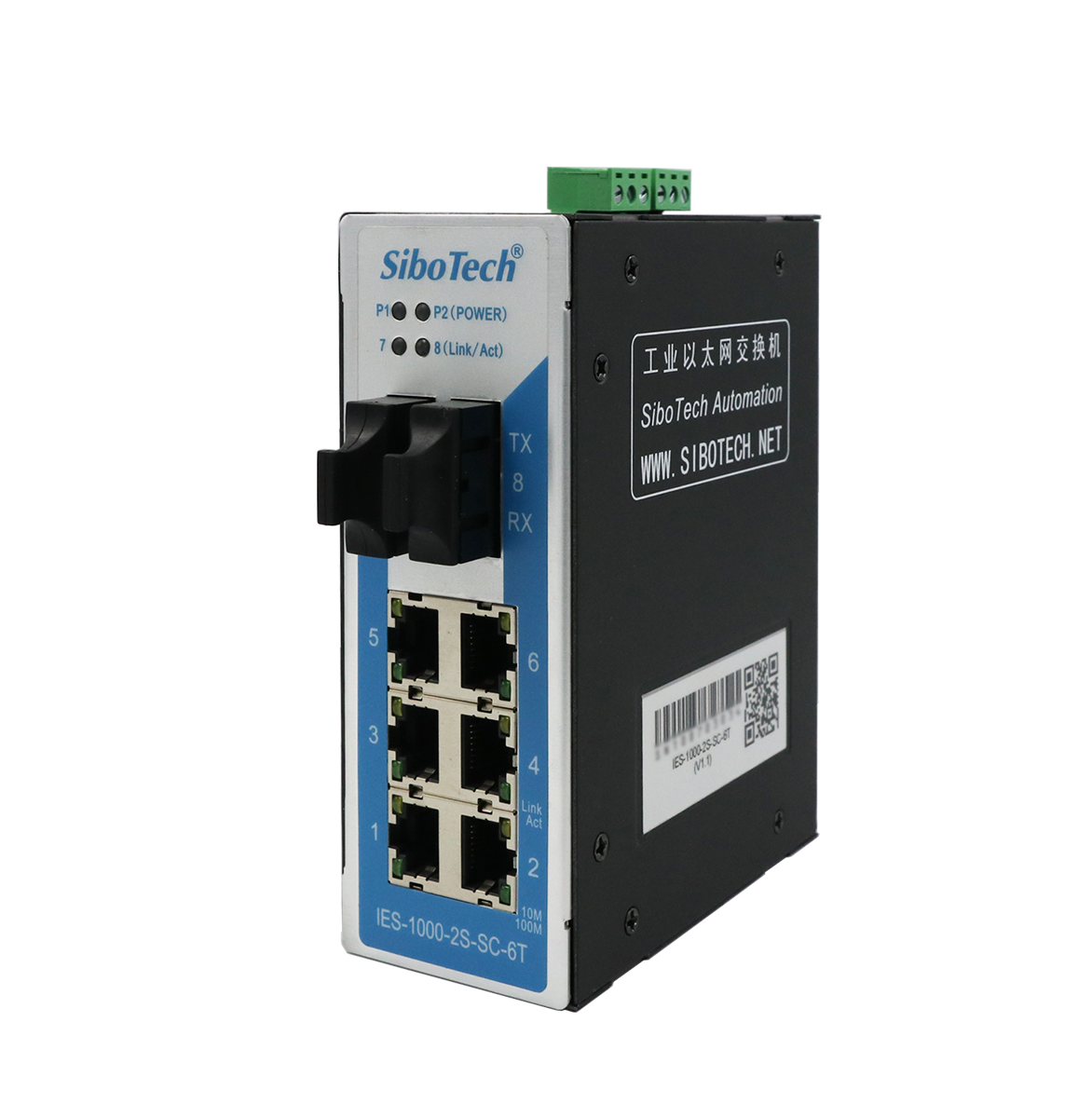

1、IES-1000-2S-SC-6T外觀

2、正面布局

3、側面布局

4、說明

1、2個電源輸入端口（冗余）

2、電源輸入P1指示燈

3、電源輸入P2指示燈

4、光口（7號口）Link/Act指示燈，燈亮表示線路連接正常，閃爍表示有數據流量

5、光口（8號口）Link/Act指示燈，燈亮表示線路連接正常，閃爍表示有數據流量

6、100BaseFX光口（SC）

7、10/100BaseT(X)電口(RJ45)

8、Speed指示燈，燈亮表示100M連接，不亮表示10M連接

9、Link/Act指示燈，燈亮表示線路連接正常，閃爍表示有數據流量

10、導軌架
