Modbus/EtherCAT網關
型號：SEC-580 400 613 9938
基本說明：SEC-580網關實現EtherCAT網絡與兩個RS485串口（Modbus/通用串口）的高效互通， 兩個串口可分別連接多臺Modbus（或串行協議）設備接入倍福（Beckhoff）、歐姆龍（OMRON）、匯川、和利時等品牌PLC主站，也可以實現Modbus主站系統與EtherCAT 主站PLC安全，高效通信
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、支持EtherCAT從站，符合IEC 61158 12型（ETG.1000）； |
| 2、支持最大512字節輸入、512字節輸出； |
| 3、支持EtherCAT主站通過ESI文件與從站建立通訊； |
| 4、支持PDO映射，數據類型有Byte、Word及Double Word可選； |
| 5、支持CoE郵箱服務，符合CiA301； |
| 6、RS-485接口增加終端電阻，通過撥動開關可設； |
| 7、配置軟件SEC-123，支持雙向數據監視、支持命令狀態字和控制字功能等； |
| 8、支持一鍵還原，恢復出廠配置； |
技術特性
| 1、SEC-580在EtherCAT側為EtherCAT從站，在串口端可以為Modbus主站或從站及自定義協議（視具體的協議而定）； |
| 2、EtherCAT端最大支持512字節輸入、512字節輸出； |
| 3、EtherCAT端可級聯EtherCAT從站，同步類型為FreeRun； |
| 4、EtherCAT支持CoE郵箱服務，符合CiA301； | 5、串口參數： ①工作方式：半雙工； ②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選； ③數據位：7位、8位可選； ④校驗位：無、奇、偶、標志、空格可選； ⑤停止位：1、2位可選； |
| 6、Modbus主站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能； ②格式：RTU格式和ASCII格式； ③功能：寫命令連續輸出、禁止輸出或逢變輸出、輸出一次的可選擇功能； ④每個子網最多可配置100條Modbus命令； ⑤支持自動降級功能，某從站設備斷電或者通信異常，不影響其它從站設備數據通信； ⑥支持I/O狀態字，監控Modbus讀寫命令狀態； ⑦ 支持輸入數據超時清零/保持設置； ⑧支持控制字功能，有關閉、全部命令和僅寫命令可選擇，開啟后可控制Modbus命令是否發送； |
| 7、Modbus從站： ①功能碼：01、02、03H、04H、05、06H、0F、10H號功能； ②格式：RTU格式和ASCII格式； ③字節交換：不交換、二字節交換、四字節寄存器交換、四字節大小端交換； |
| 8、供電：隔離型電源，24VDC（9V ~ 30V），110mA（24VDC）； |
| 9、工作環境溫度：-40℃ ~ 70℃, 工作相對濕度5% ~ 95%（無凝露）； |
| 10、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 11、安裝：35mm導軌； |
| 12、防護等級：IP20； |
快速應用指南

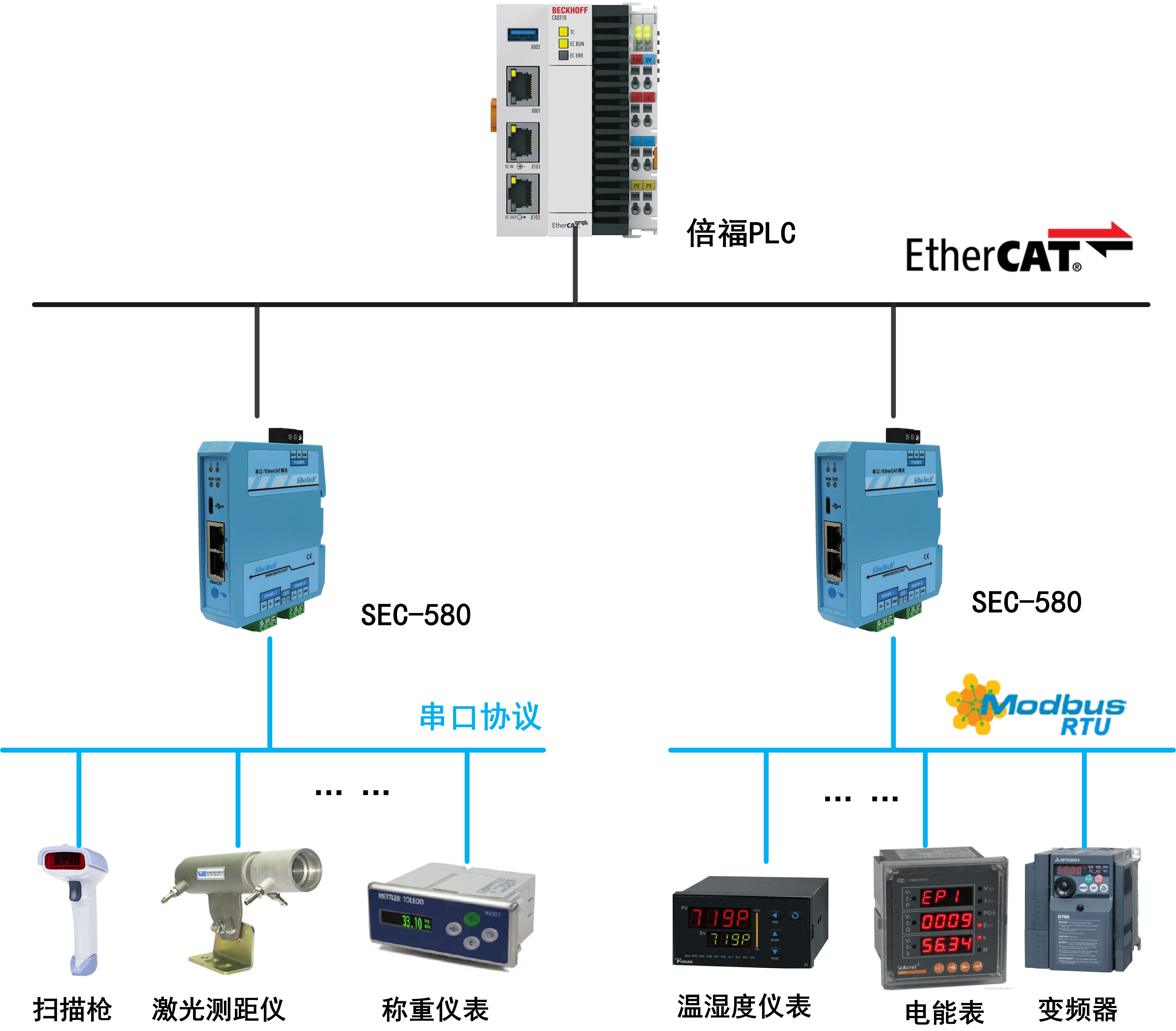

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.12.19 | |
| Datasheet | Datasheet | 2024.11.26 | |
| 網關配置軟件(中/英) | 軟件 | 2024.12.17 | |
| ESI文件 | ESI 文件 | 2024.12.17 |
相關產品
| 產品型號 | 網絡1 | 網絡2 | 連接從站設備數量 |
| TEC-380 | PROFINET | EtherCAT | 最大32個ECAT從站 | CEI-382 | EtherNet/IP | EtherCAT | 最大32個ECAT從站 | MEC-325 | EtherNet/IP | Modbus RTU/ASCII/自由口協議 | 最大31個Modbus設備 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

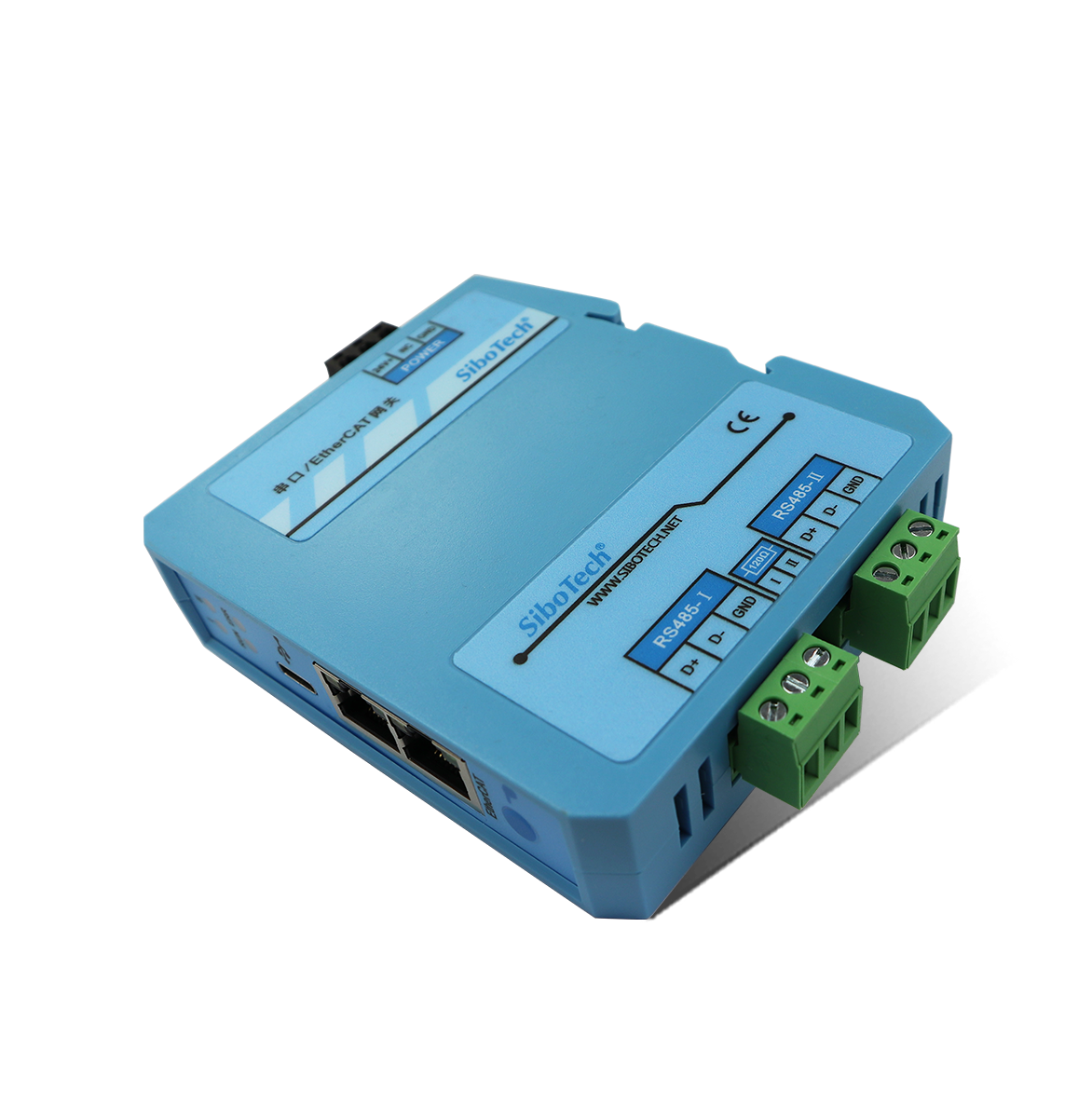

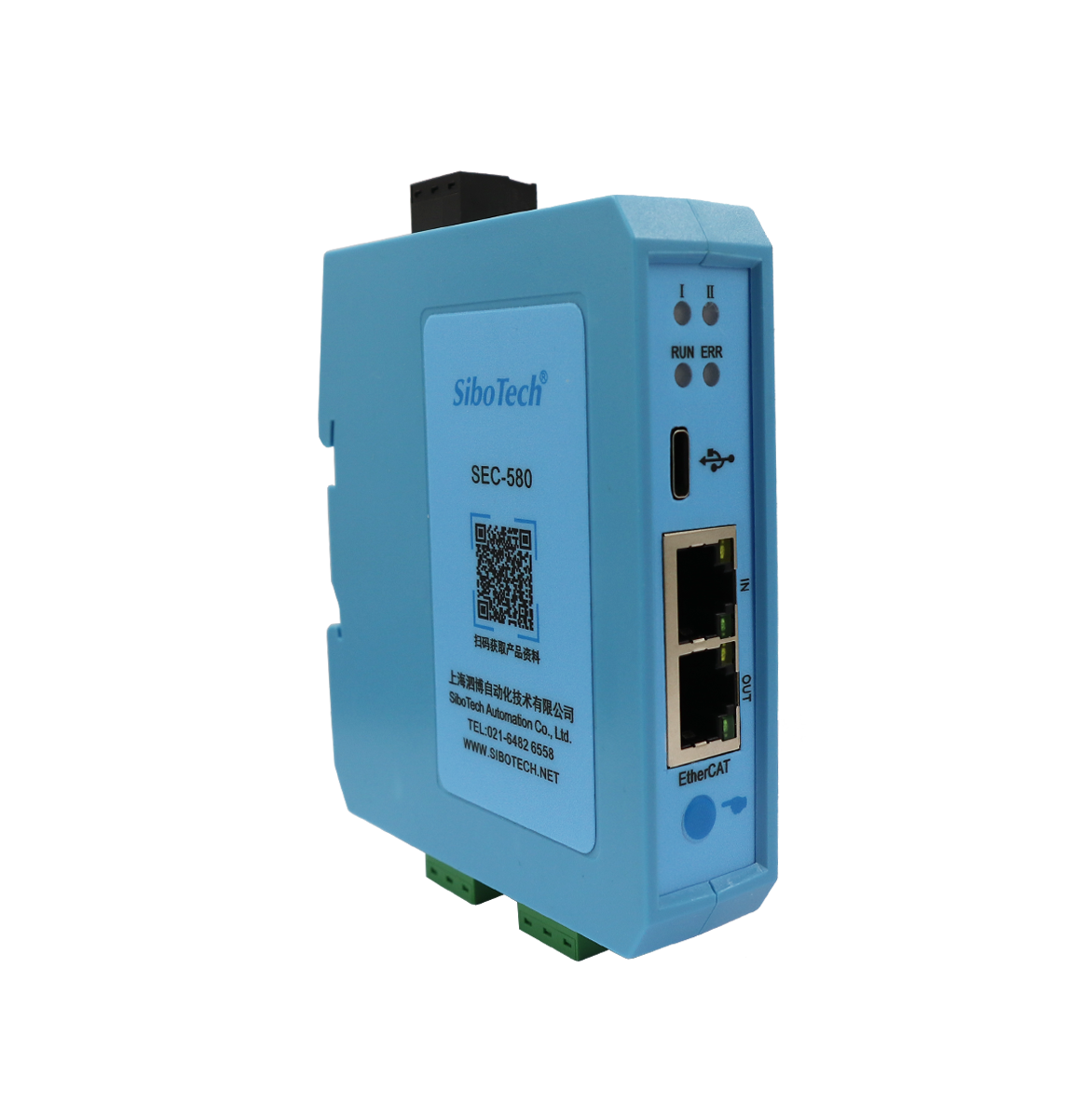

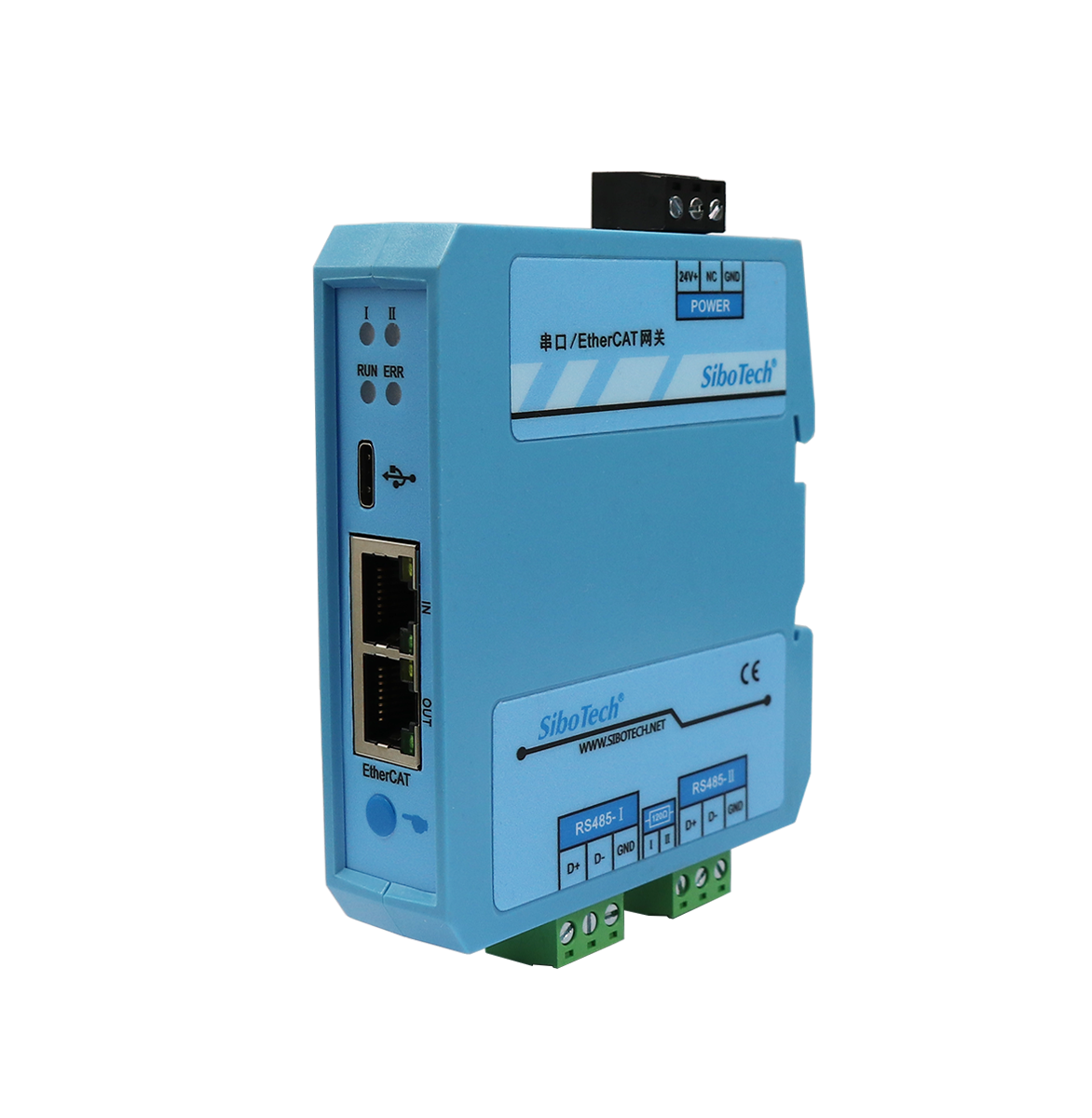

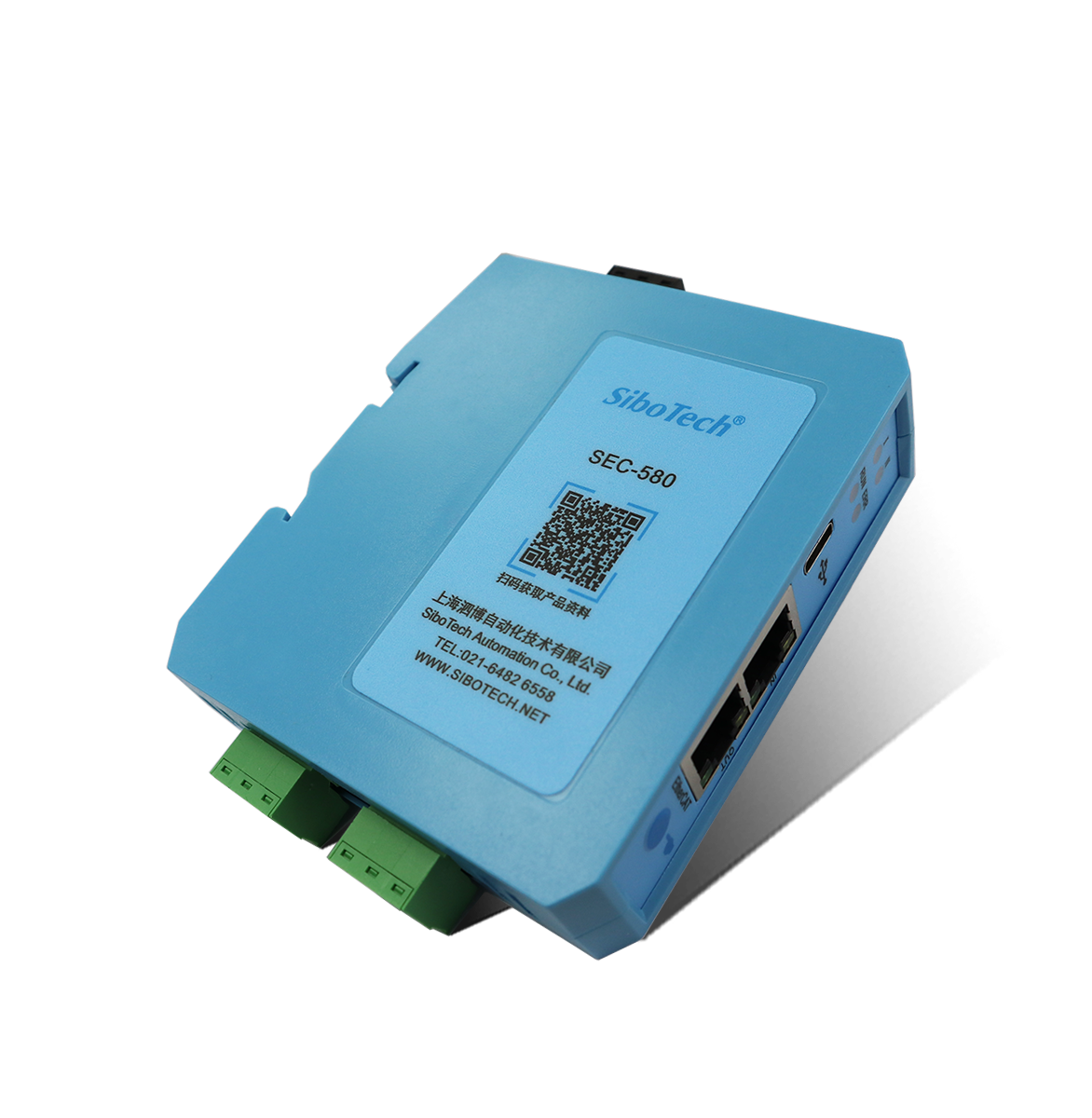

產品外觀
