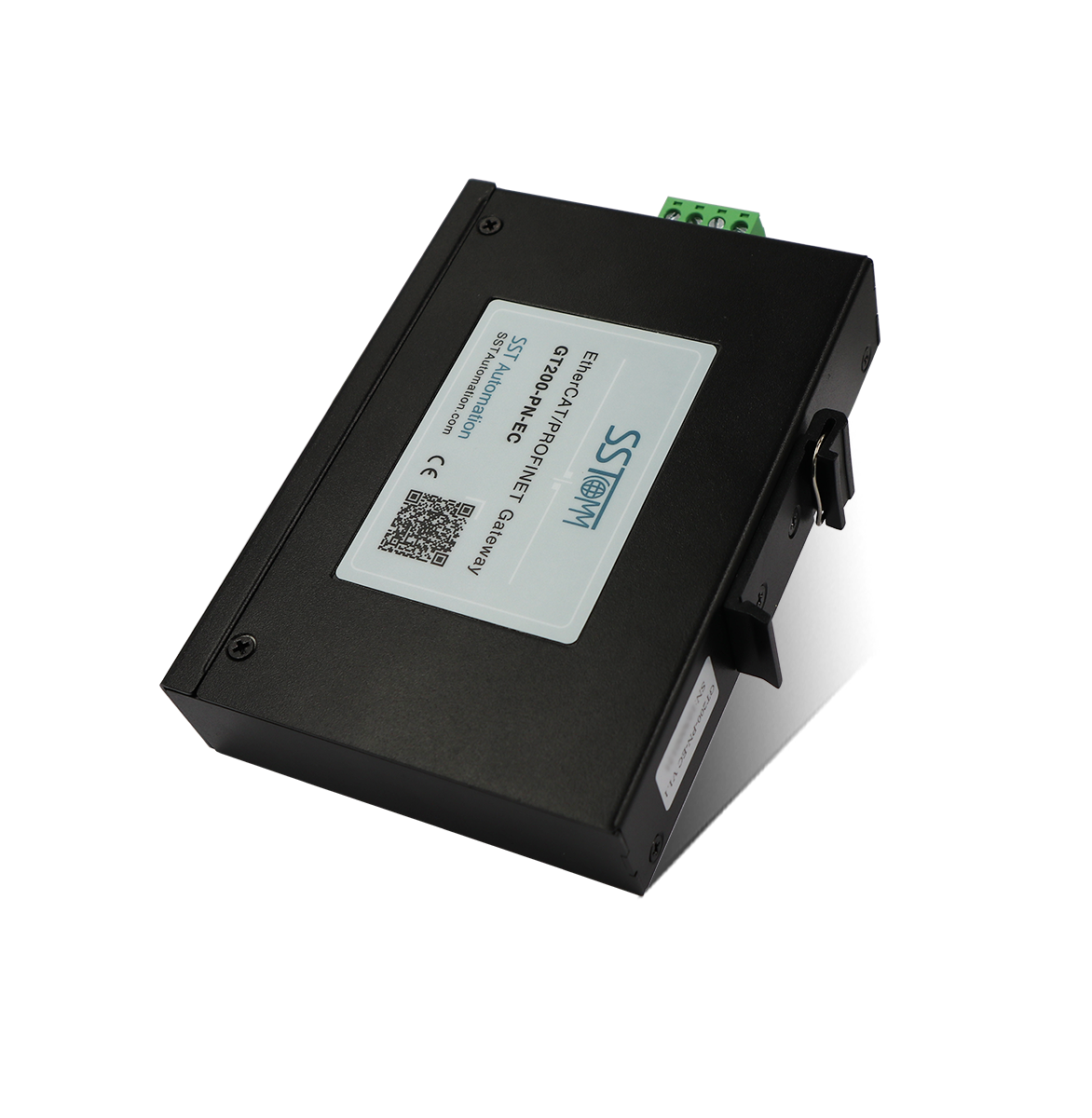

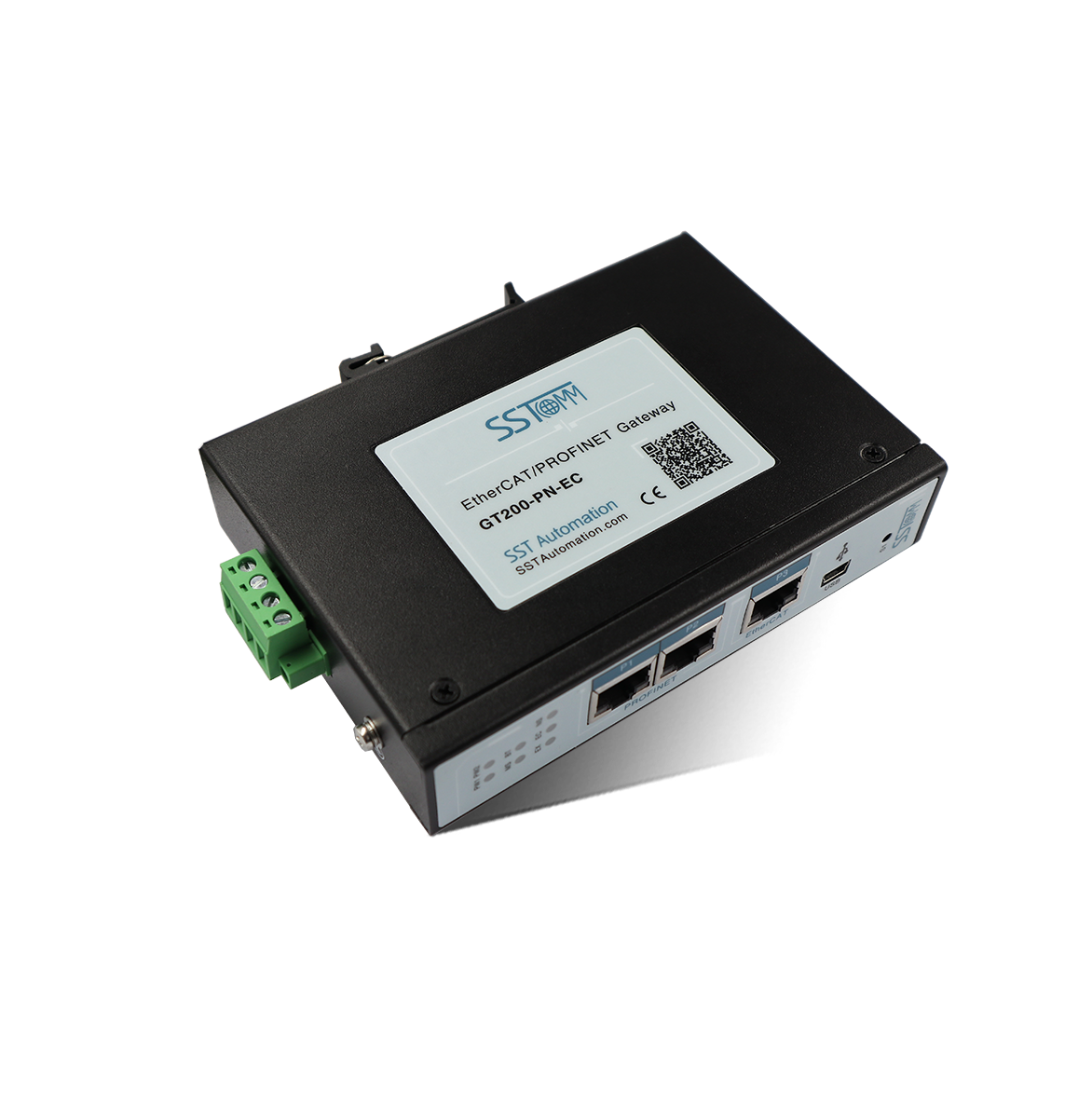

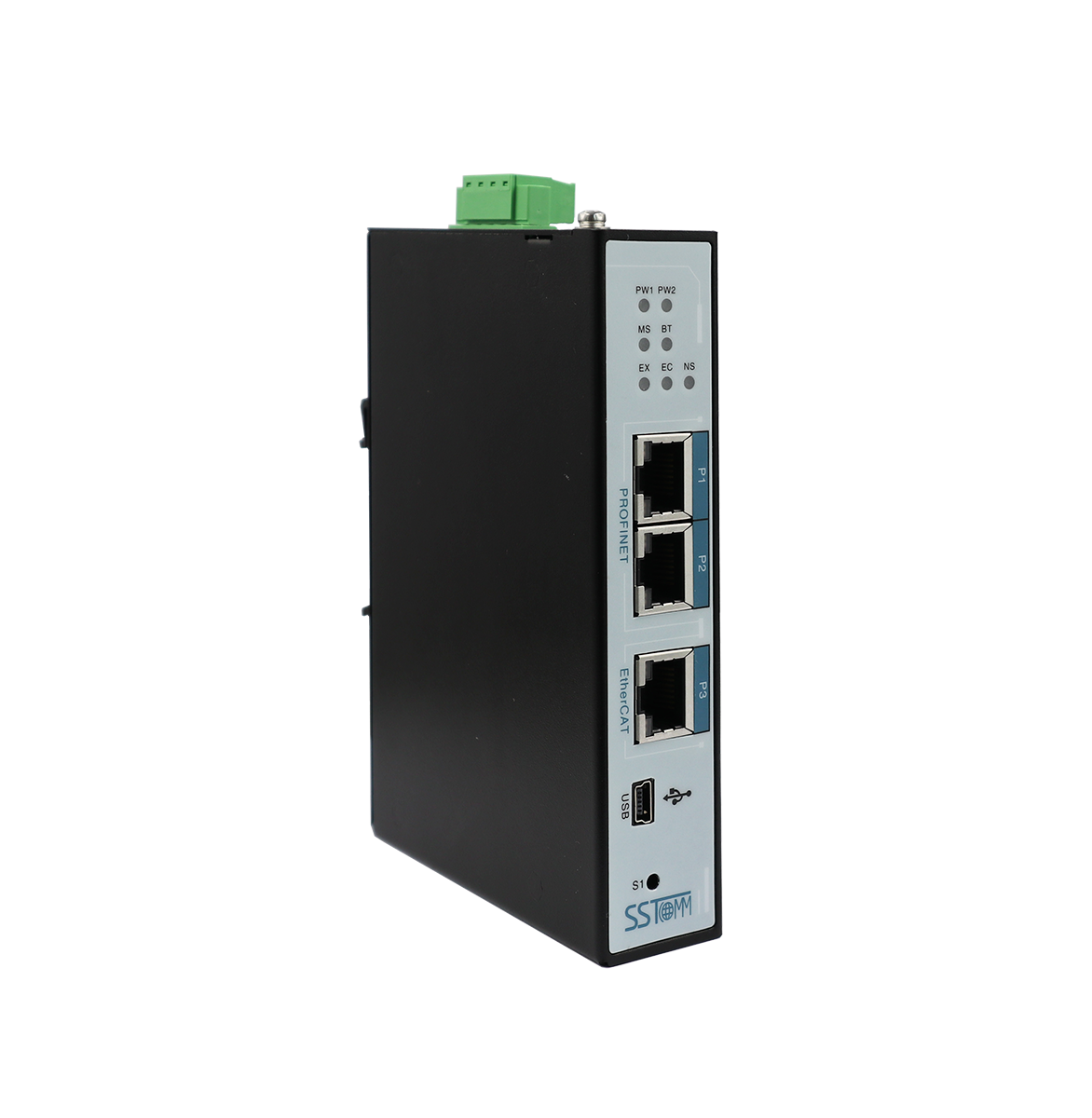

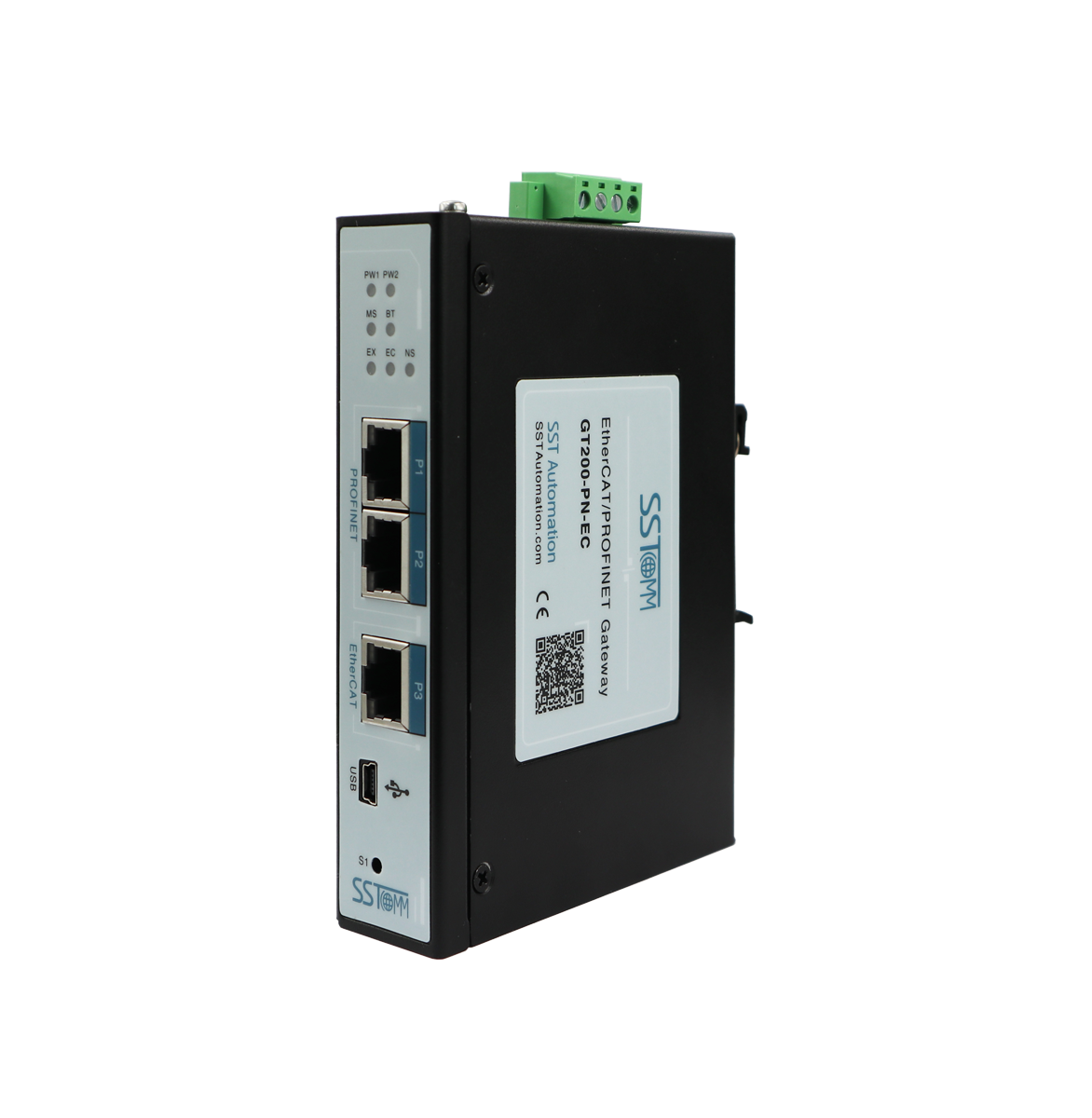

EtherCAT/PROFINET網關

型號：GT200-PN-EC 400 613 9938

基本說明：GT200-PN-EC是實現PROFINET(基于PROFIdrive行規）控制器和EtherCAT伺服或變頻器設備之間的數據交換網關。它可以將多達16個EtherCAT設備連接到PROFINET(RT)網絡中。支持全部在博途軟件內配置，無需安裝其他軟件。

添加到收藏夾
產品特點
1、使用方便：用戶不必了解復雜的PROFIdrive 行規和CIA402協議規范，西門子PLC通過此網關控制EtherCAT總線驅動就像控制多臺PROFINET總線驅動一樣簡單；
2、應用廣泛：可連接各種品牌EtherCAT伺服和變頻器，匯川、安川、歐姆龍、臺達、伊斯頓、松下、信捷、偉創等；
3、功能強大：支持西門子全系列CPU,S7-200 SMART、S7-1200、S7-1500、S7-1500T、SIMOTION等；
4、調試方便：無需專門的配置軟件，西門子博途軟件可一站式解決；
技術特性
1、GT200-PN-EC是實現PROFINET控制器和EtherCAT伺服或變頻器設備之間的數據交換網關；
2、符合 PROFIdrive 行規，能自動完成 PROFIdrive 行規到 CiA402 的協議轉換；
3、1個 EtherCAT接口，作為EtherCAT主站接口，最多可連接16個伺服或變頻器設備；
4、支持標準的PROFINET RT協議；
5、PROFINET：最多支持16個槽位添加；輸入輸出字節數長度可通過TIA組態
6、支持PROFIDrive報文類型：標準報文1 (AC1)、標準報文2 (AC1)、標準報文3、西門子報文102 (AC4)、西門子報文111 (AC3)。
7、通過Mini-USB口進行固件更新；
8、供電：24V DC（12V~36V），90mA(24VDC)；
9、工作環境溫度：-40℃~70℃，相對濕度10%~95%（無凝露）；
10、外形尺寸：28mm（寬）×100mm（高）×140 mm（深）；
11、安裝：DIN導軌安裝（35mm）；
12、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2024.01.04
Datasheet Datasheet 2023.12.07
GSDML文件 GSDML 文件 2024.01.15
相關產品

EtherCAT轉PROFINET網關選型指南

產品型號 PROFINET協議 配置方式 PROFIdrive報文 連接ECAT設備數量
TEC-380 支持IRT和RT 配置軟件
(導入ESI文件) 		不支持 32
(單/多軸伺服,IO耦合器,變頻器等)
GT200-PN-EC RT
(基于PROFIdrive行規)		 GSDML文件
(使用西門子工藝對象)		 支持西門子報文
111,102
標準報文1,2,3		 16
(單軸伺服,變頻器等)
