Modbus RTU轉Modbus TCP網關
型號：ES-302A/C 400 613 9938
基本說明：ES-302具有2個串口（2個RS485或者1個RS232和1個RS485），可以實現Modbus TCP網絡與Modbus 串口（ RTU/ASCII)的雙向通信，支持主從雙模式?？梢詫⒍嗯_(tái)Modbus設備接入到Modbus TCP上位機，也可以將Modbus TCP設備接入Modbus主站系統。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、雙以太網口，內置Switch，支持菊花鏈?zhǔn)竭B接，可以用在環網中，現場連接可節省線纜和交換機 |
| 2、節省空間：精致超薄的產品外觀，使您的柜內空間得到更大的利用； |
| 3、接口豐富，支持RS485接口或者RS232接口，1KV電磁隔離，用戶可根據需求在訂貨時指明型號； |
| 4、網絡安全設置： 可限制通信客戶機的IP地址范圍； 可設置登陸密碼； |
| 5、具有從站ID映射功能； |
| 6、簡單易用的配置軟件MT-123, 并且具有強大的調試功能； |
技術特性
| 1、工作模式： Modbus RTU/ASCII從站模式，用于Modbus TCP主站與Modbus RTU/ASCII從站通信； Modbus RTU/ASCII主站模式，用于Modbus RTU/ASCII主站與Modbus TCP從站通信； |
| 2、從站模式：最大支持12個TCP連接數進行通信，并且可以同時支持48條命令請求； |
| 3、主站模式：能夠訪問4個不同IP或不同端口的Modbus TCP從站； |
| 4、網關的串口支持RS485或者RS232，半雙工，波特率1200-230400bps 可選，校驗位：無、奇、偶可選，1位或2位停止位可選； |
| 5、供電：24VDC（16V ~ 30V），110mA（24VDC）； |
| 6、工作環境溫度：-40℃ ~ 85℃，相對濕度5% ~ 95%（無凝露）； |
| 7、外形尺寸：小機殼- 25mm（寬）×100mm（高）×90mm（深）； |
| 8、安裝：35mm導軌； |
| 9、防護等級：IP20； |
快速應用指南
典型應用

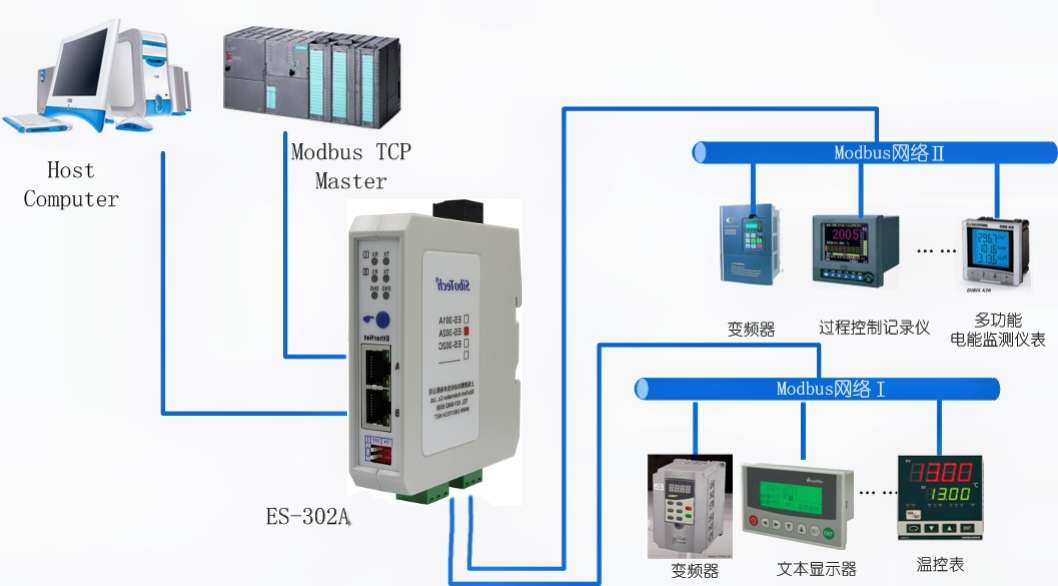

多以太網主站連接多臺串口從站
ES-302A支持雙以太網口，內置Switch功能。支持2個獨立RS485串口，可以將多臺Modbus從站設備連接到以太網。

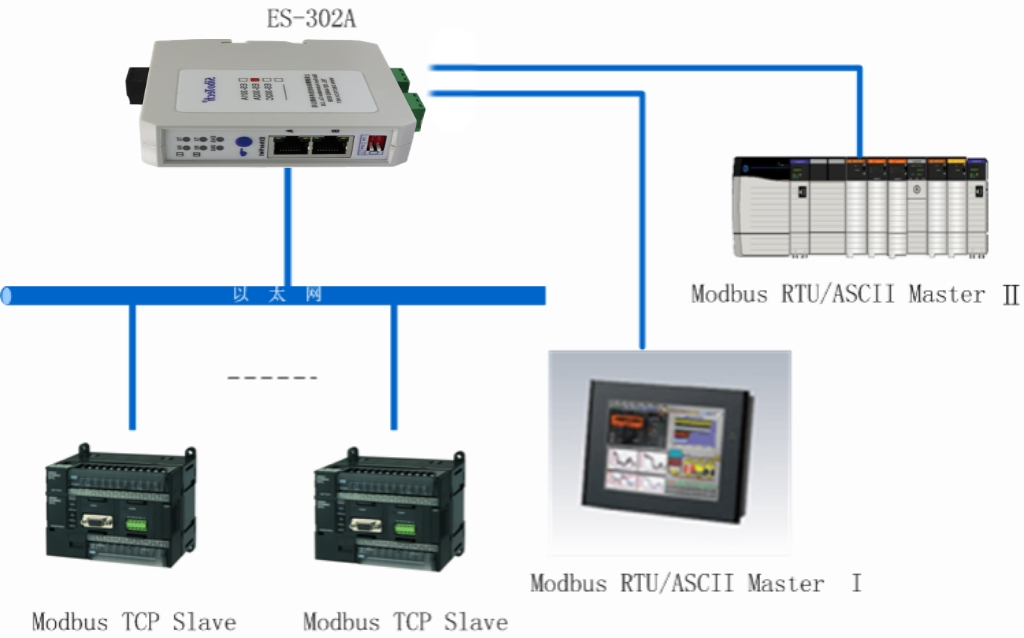

多串口主站連接多臺以太網從站

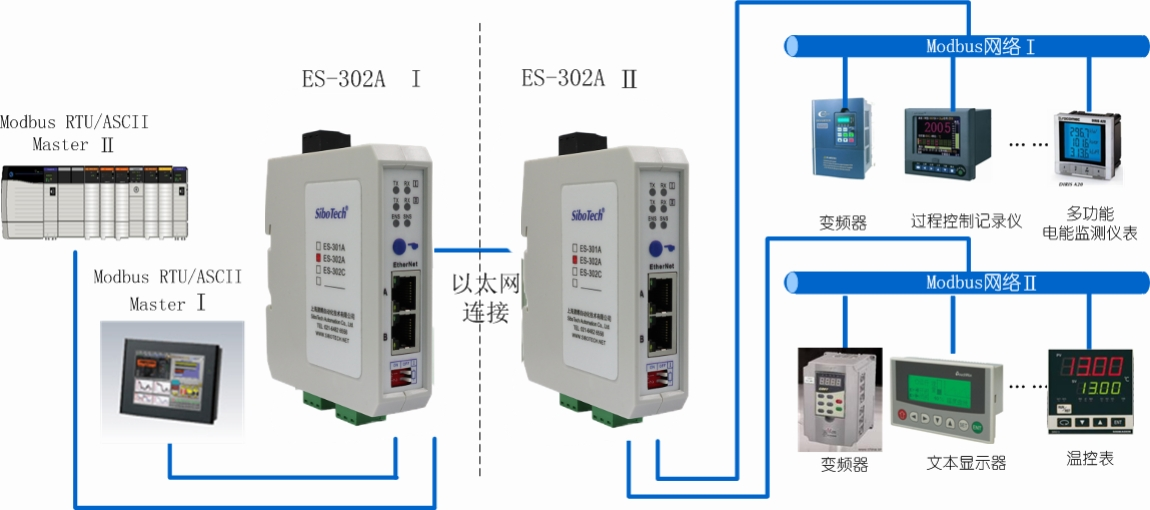

串口主站通過以太網連接串口從站
串口設備通過以太網通信，可以不受傳輸距離的限制。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2023.08.30 | |
| 網關配置軟件-Windows版 | 軟件 | 2025.03.14 | |
| 網關配置軟件-Windows-EN | 軟件 | 2025.05.26 | |
| 網關配置軟件-Ubuntu版 | 軟件 | 2023.01.03 |
相關產品
| 產品型號 | 以太網端的協議 | 串口協議 | 串口數量 | 網口數量 | 外型 |
| ES-301A | Modbus TCP | Modbus RTU/ASCII | 1 | 2 | 緊湊 |
| ES-302A/C | Modbus TCP | Modbus RTU/ASCII | 2 | 2 | 緊湊 |
| ENB-301MI | EtherNet IP | Modbus RTU/用戶設備協議 | 1 | 1 | 標準 |
| ENB-302MI | EtherNet IP | Modbus RTU | 2 | 1 | 標準 |
訂貨號
| 產品型號 | 以太網端的協議 | 串口協議 | 串口類型 | 串口數量 |
| ES-302A | Modbus TCP | Modbus RTU/ASCII | RS485 | 2 |
| ES-302C | Modbus TCP | Modbus RTU/ASCII | RS232和RS485 | 各1個 |
