嵌入式PROFINET IO RT接口模塊

型號：GS20-PN 021-5102 8348

基本說明：嵌入式PROFINET IO RT接口模塊GS20-PN為需要PROFINET通信功能的用戶，提供PROFINET從站通信接口

添加到收藏夾
技術特性
1、支持PROFINET IO RT V2.2協議，符合GB/T 25105-2014《工業通信網絡 現場總線規范 類型10: PROFINET IO規范》；
2、PROFINET輸入/輸出數量可自由設定，最大384字節輸入，384字節輸出；
3、既支持串行（UART）接口，也支持并行接口；
4、GS20-PN與用戶板接口為CMOS TTL 異步串口，波特率：固定為115.2K，數據位：8位，偶校驗，1位停止位；
5、GS20-PN與用戶模板通信有字符偶校驗和縱向報文CRC校驗，確保數據安全性；
6、GS20-PN還支持TCP和UDP通訊；
7、需用戶板供電1組3.3VDC, 500mA，功耗大約為：1.5W，建議可以提供2W的3.3V直流供電；
8、工作環境溫度：-20℃~50℃，相對濕度：5%至95%的相對濕度（無凝露）；
9、外形尺寸：56.3mm （長）* 47mm（寬）*17mm(高)；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.01.30
使用向?qū)?/a> 說明書 2019.01.30
配置編輯及燒錄工具 軟件 2019.01.30
相關產品
產品規格
硬件環境

產品外觀：

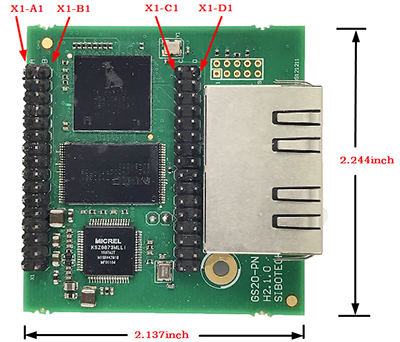

GS20-PN俯視圖以及外形尺寸圖

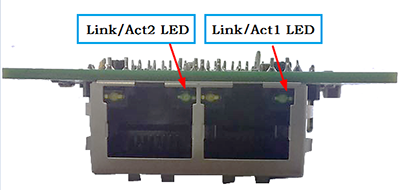

GS20-PN正面圖

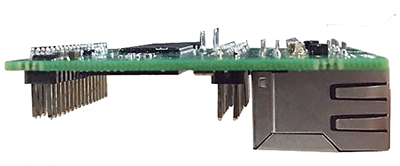

GS20-PN側面圖

備注：以上尺寸都是英制的，長：2.137 inch（54.3mm），寬：2.244 inch（57mm）
