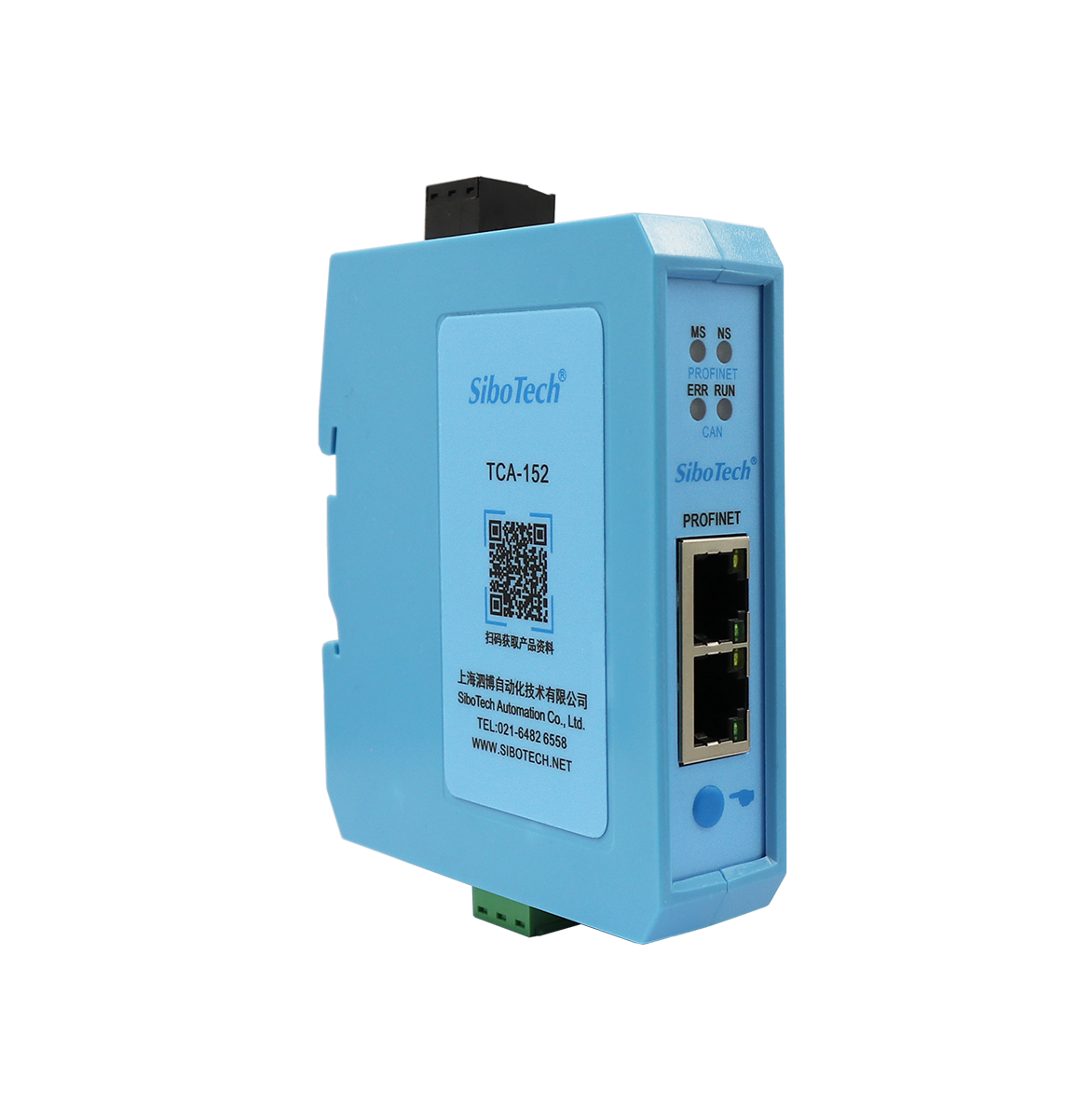

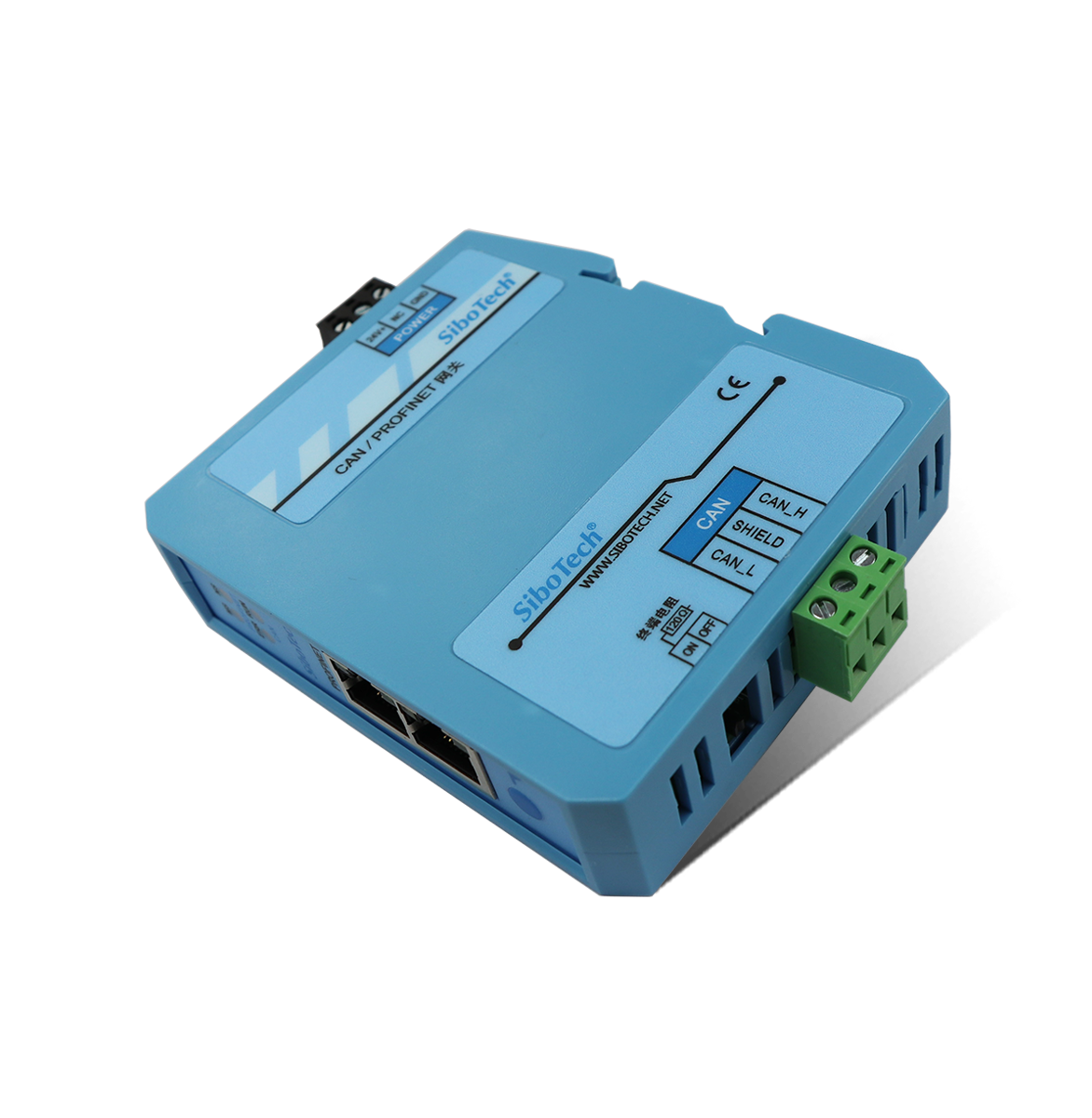

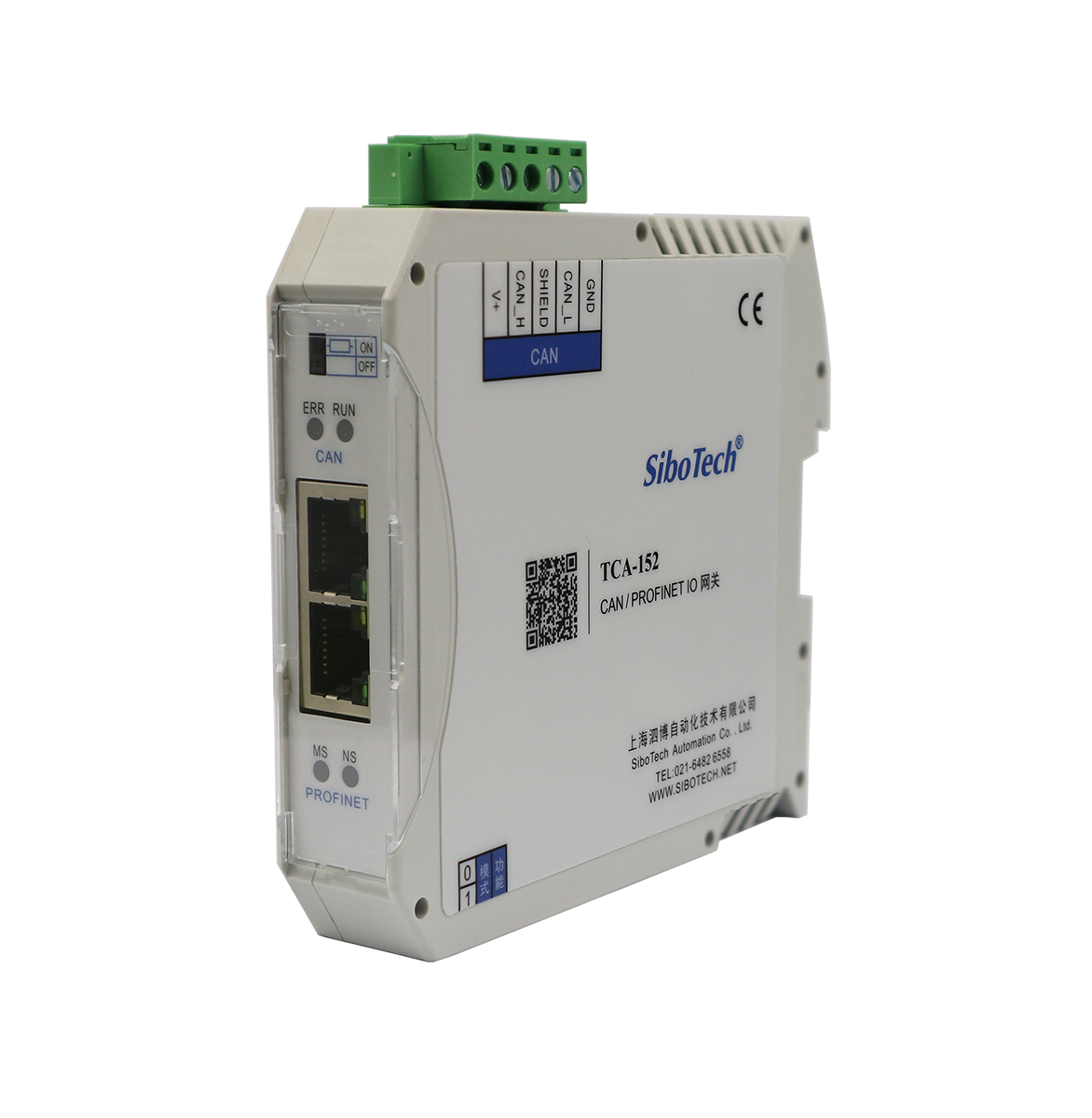

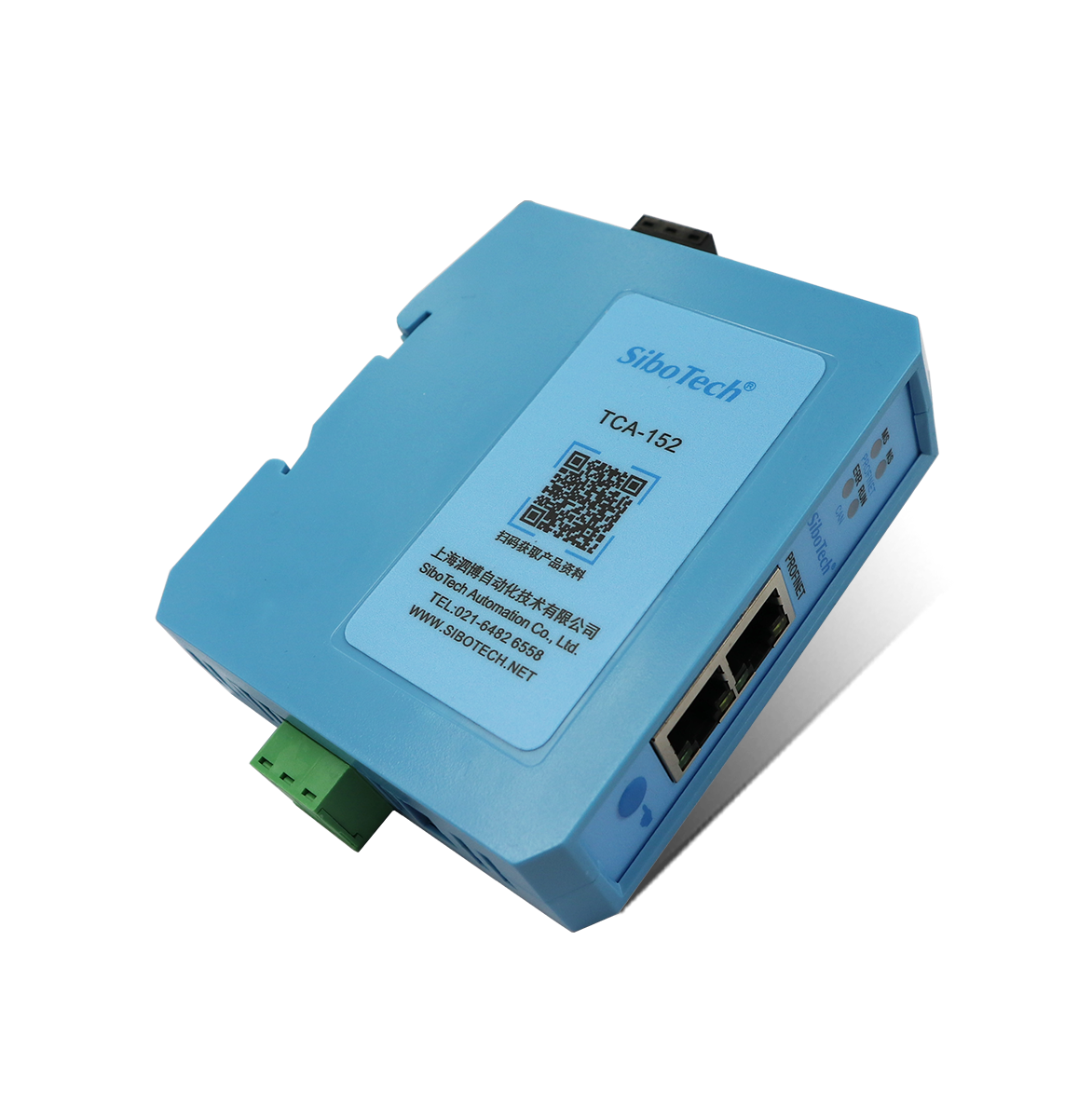

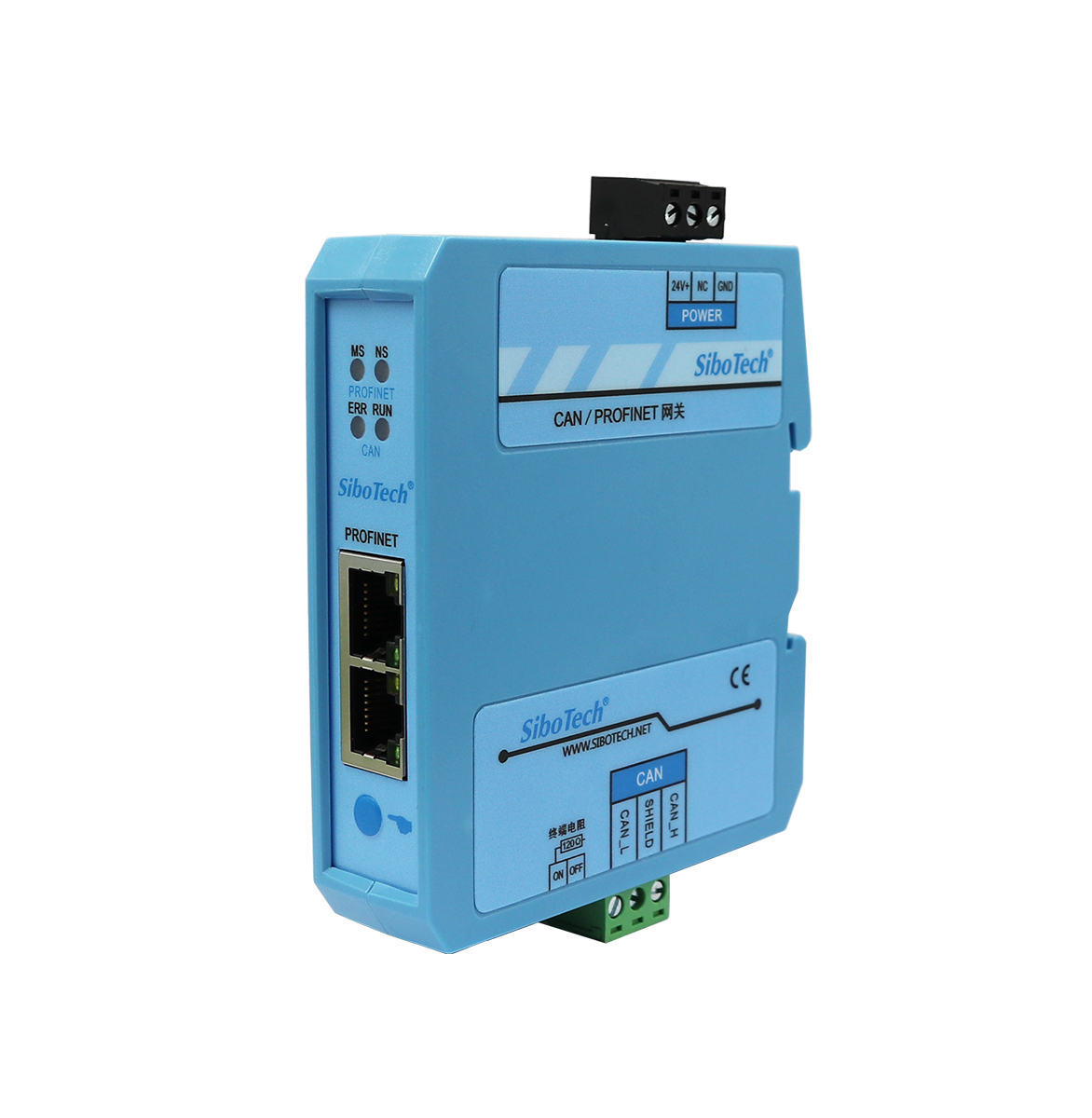

CAN轉PROFINET網關
TCA-152
TCA-152支持PROFINET MRP環網冗余,可實現 PROFINET網絡與CAN網絡之間的數據通信。網關在PROFINET網絡作為從站，CAN端支持CAN2.0A/CAN2.0B(含J1939)協議，支持對CAN ID進行過濾處理
CAN轉PROFINET網關
TCA-152
TCA-152可實現 PROFINET網絡與CAN網絡之間的數據通信。網關在PROFINET網絡作為從站，CAN端支持CAN2.0A/CAN2.0B(含J1939)協議，支持對CAN ID進行過濾處理。

CAN轉PROFINET網關

型號：TCA-152 400 613 9938

基本說明：TCA-152支持PROFINET MRP環網冗余,可實現 PROFINET網絡與CAN網絡之間的數據通信。網關在PROFINET網絡作為從站，CAN端支持CAN2.0A/CAN2.0B(含J1939)協議，支持對CAN ID進行過濾處理

添加到收藏夾
產品特點
1、CAN端支持CAN ID過濾功能；
2、支持1路CAN接口，采用1KV光電隔離；
3、支持雙自適應以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能；
4、支持MRP冗余，確保PROFINET連接更穩定、可靠；
4、支持5ms的協議轉換周期，確保高效實時通信；
4、免費配置軟件TA-123，配置簡單；
技術特性
1、支持標準的PROFINET I/O協議，RT/IRT和MRP功能；
2、PROFINET支持的最多32個槽位，支持最大的輸入字節數為1440，最大的輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小），輸入輸出字節數的長度可以通過TIA Portal或STEP 7等主站軟件設定；
3、CAN工作方式：本CAN接口支持CAN2.0A和CAN 2.0B(含J1939)協議；
4、CAN端支持的波特率：10k、20K、50K、100K、125K、250K、500K、1Mbps；
5、CAN端內置120Ω終端電阻，通過開關設置；
6、CAN模式CAN端發送緩存（FIFO）500幀CAN幀，接收緩存（FIFO）500幀CAN幀； 支持CAN幀過濾功能，CAN過濾支持三種類型的命令，分別為“發送式命令”，“接收式命令”和“ 問答式命令”，每一幀CAN數據支持0-8字節，支持接收式和問答式過濾命令的超時清零功能，支持的最多命令條數128條；
Max 發送式過濾命令+ Max接收式過濾命令+ Max問答式過濾命令≤128條命令
Max 發送式過濾命令≤128條命令
Max 接收式過濾命令≤128條命令
Max 問答式過濾命令≤128條命令
7、支持多個CAN發送組，可實現多個不同的發送周期；
8、接收式過濾可根據數據段內容進行過濾；
9、支持動態過濾，可動態調整發送、接收過濾的CAN幀；
10、支持CAN端調試功能
11、工作環境溫度：-20℃~ 60℃；工作環境濕度：5% to 95%（無凝露）
12、隔離電源：使用隔離型電源，抗干擾能力強
13、供電：24VDC(11V ~ 30V)，消耗電流最大為140mA（24V）
14、機械尺寸：25mm（寬）×100mm（高）×90mm（深）
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2024.11.20
配置軟件 軟件 2025.02.10
GSDML GSDML 文件 2024.11.20
TIA Portal組態參考文檔 其他 2021.10.12
