Modbus / DeviceNet網關

型號：MD-210 400 613 9938

基本說明：支持將多個Modbus(RS485/RS232) 接口的設備連接到DeviceNet網絡。

添加到收藏夾
產品特點
1、應用廣泛：支持將Modbus(RS485/RS232) 接口的設備連接到DeviceNet網絡。如：具有Modbus協議接口的變頻器、電機啟動保護裝置、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；
2、應用簡單：用戶不必了解Modbus和DeviceNet技術細節，只需參考產品手冊及提供的應用實例，根據要求完成配置，即可在短時間內實現通信；
3、透明通信：用戶可以依照Modbus通信數據區和DeviceNet通信數據區的映射關系，實現Modbus到DeviceNet之間的數據透明通信；
4、調試方便：配置軟件具有調試功能，可在線查看Modbus設備的I/O數據；
5.隔離電源：使用隔離型電源，抗干擾能力增強；
技術特性
1、DeviceNet端為從站，Group 2 Only Slave，波特率支持125kbit/s, 250kbit/s, 500kbit/s及自動偵聽，符合ODVA測試標準；
2、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置100條Modbus命令；
3、串口波特率范圍：300bps~115.2Kbps可選；8位數據位；校驗位(偶、奇、無、標記、空格)可選；停止位（1、2）可選：
4、DeviceNet 輸入/輸出數量可自由設定，最大DeviceNet輸入/輸出：
① Max Input Bytes ≤512 Bytes ；
② Max Output Bytes ≤512 Bytes ；
③Max Input Bytes+Max Output Bytes≤1024
5、符合EMC測試標準；；
6、隔離電源：直流24V（9V～30V），80mA（24V DC）；
7、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）；
8、機械尺寸：25mm（寬）×100mm（高）×90mm（深）；
9、安裝：35mm導軌安裝；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2025.03.24
網關配置軟件 軟件 2024.03.26
EDS文件 EDS 文件 2023.01.30
USB/RS232驅動 其他 2022.03.25
相關產品

DeviceNet系列其他產品選擇

串口類型 Modbus單點 Modbus多點 透明傳送
RS232 MD-210
(支持Modbus調試功能)		 SD-10
RS232/RS485 ---
RS485/RS422 MD-21U MD-21T
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

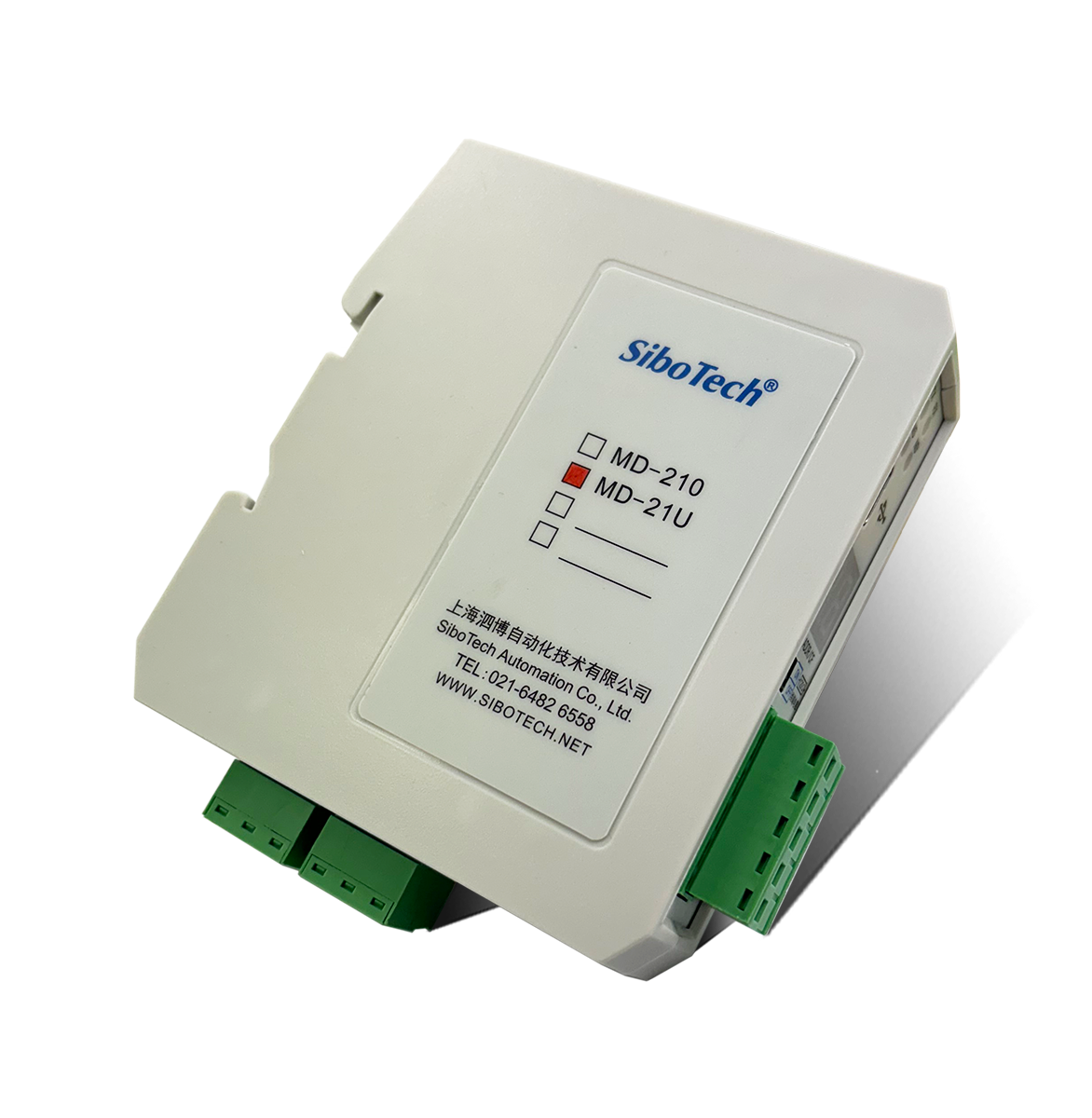

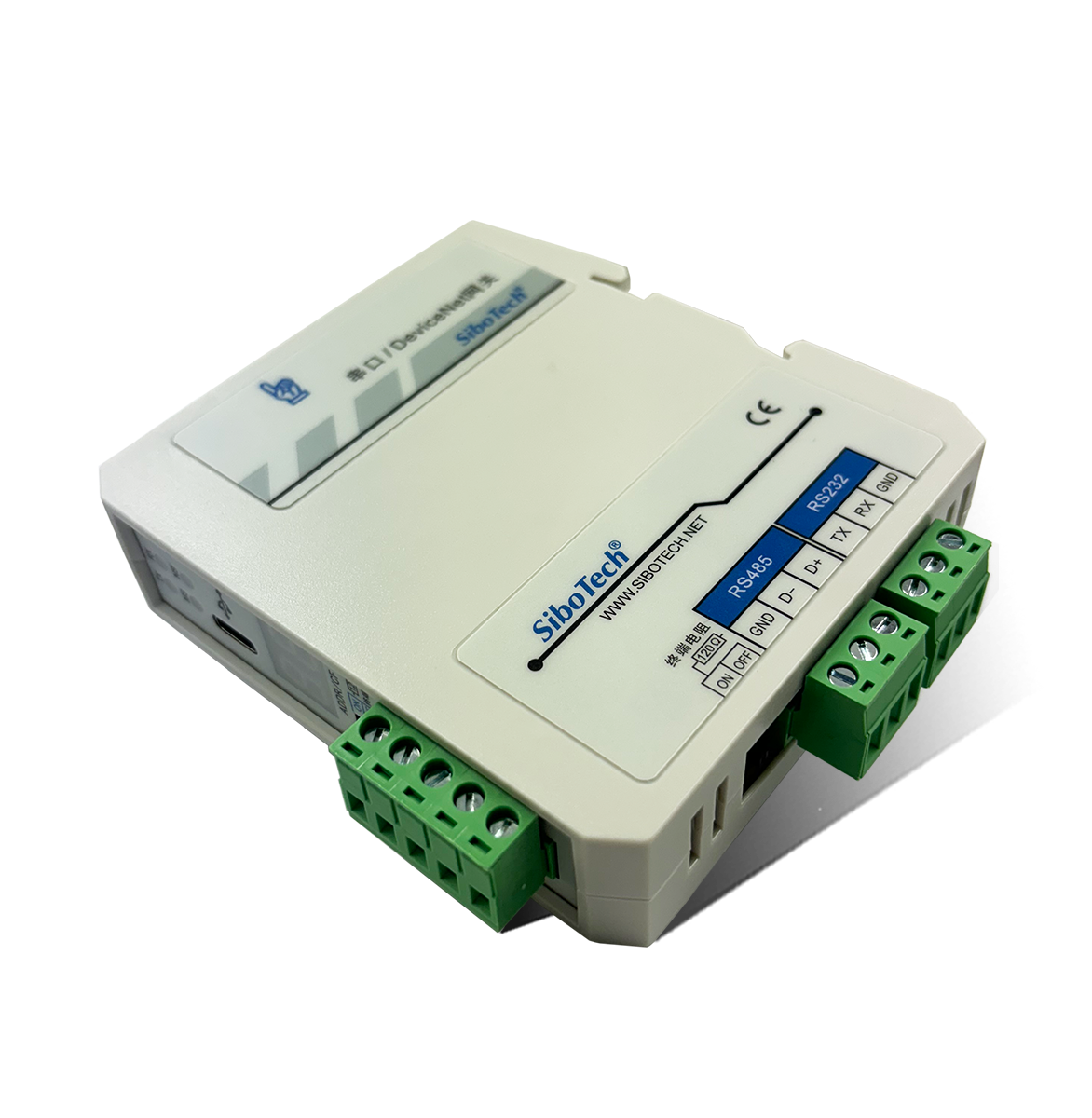

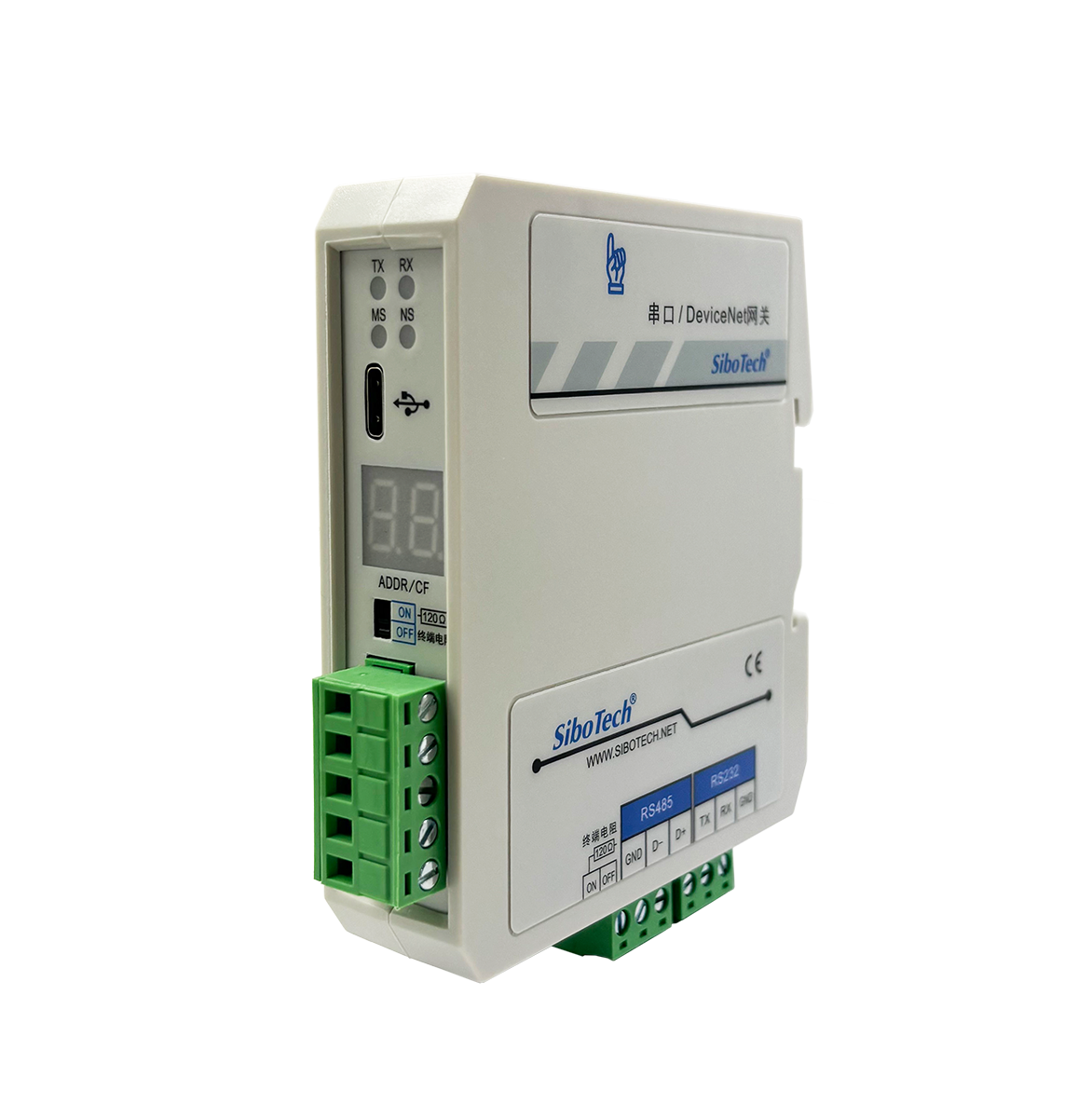

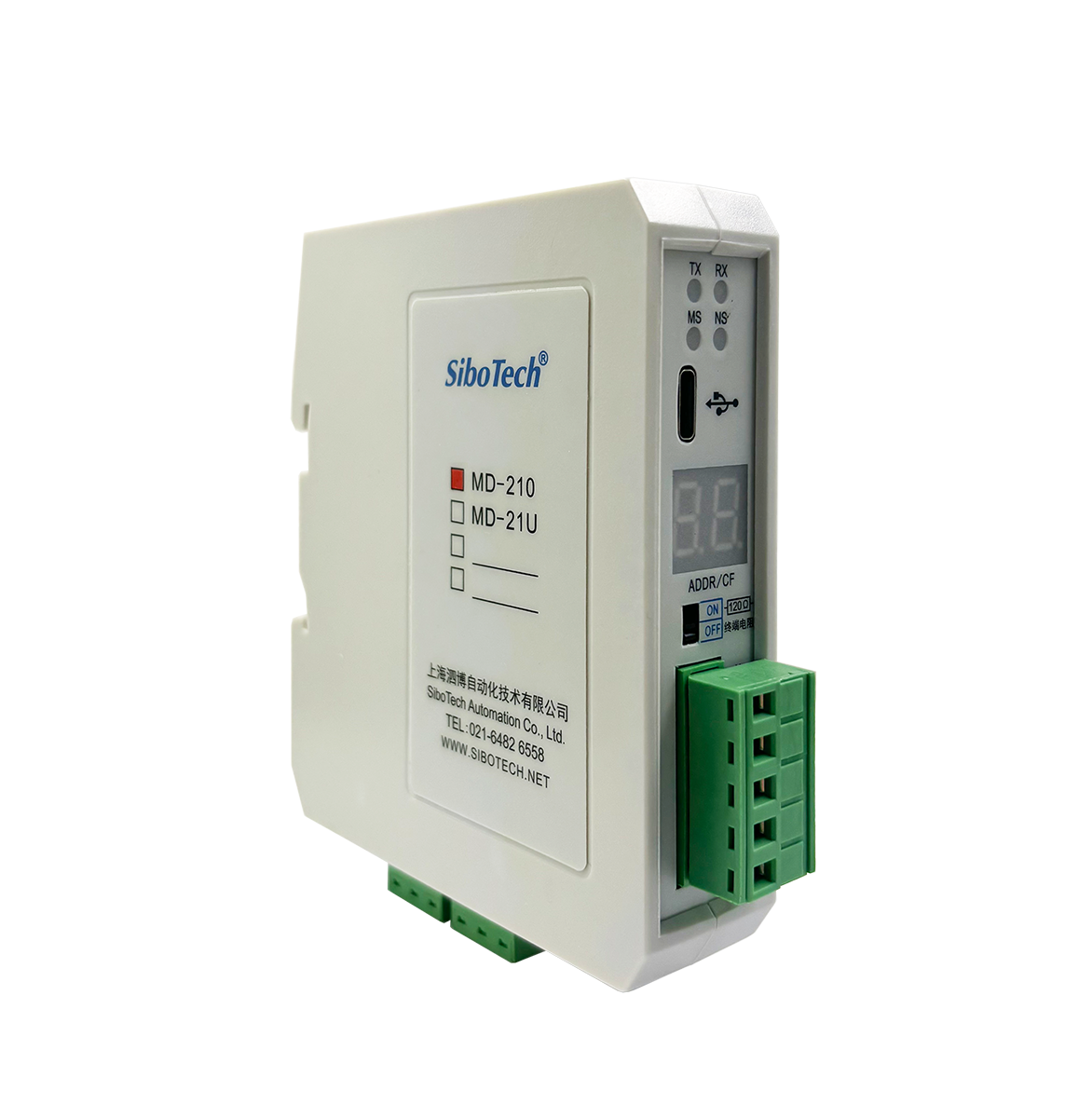

產品外觀
開發套件
相關案例
1、基于DeviceNet總線的智能配電應用
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
MD-210 V4.1
/
/
/
/
MD-210 V1.5
/
/
/
/
