Modbus / DeviceNet適配器
型號：MD-21U 400 613 9938
基本說明：支持一個Modbus（RS485/RS232）接口的設備連接到DeviceNet總線。
添加到收藏夾
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
技術特性
| 1、DeviceNet從站接口功能； |
| 2、DeviceNet端為從站，Group 2 Only Slave，波特率支持125kbit/s, 250kbit/s, 500kbit/s，符合ODVA測試標準； |
| 3、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼； |
| 4、串口波特率范圍：1200bps~115.2Kbps可選；8位數據位；校驗位(偶、奇、無、標記、空格)可選；停止位（1、2）可選； |
| 5、DeviceNet 輸入/輸出數量可自由設定，最大DeviceNet輸入/輸出； ① Max Input Bytes ≤96 Bytes ； ② Max Output Bytes ≤64 Bytes ； |
| 6、符合EMC測試標準； |
| 7、工作電源：直流24V（11V~30V），60mA（24V DC），網關由DeviceNet端供電； |
| 8、工作環境溫度：-20℃～60 ℃，相對濕度5%～95%（無凝露）； |
| 9、機械尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 10、安裝：35mm導軌安裝； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2022.06.24 | |
| 網關配置軟件 | 軟件 | 2023.05.17 | |
| EDS文件 | EDS 文件 | 2023.01.18 |
相關產品
| 串口類型 | Modbus單點 | Modbus多點 | 透明傳送 |
| RS232 | MD-210 (支持Modbus調試功能) |
SD-10 | |
| RS232/RS485 | --- | ||
| RS485/RS422 | MD-21U | MD-21T |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

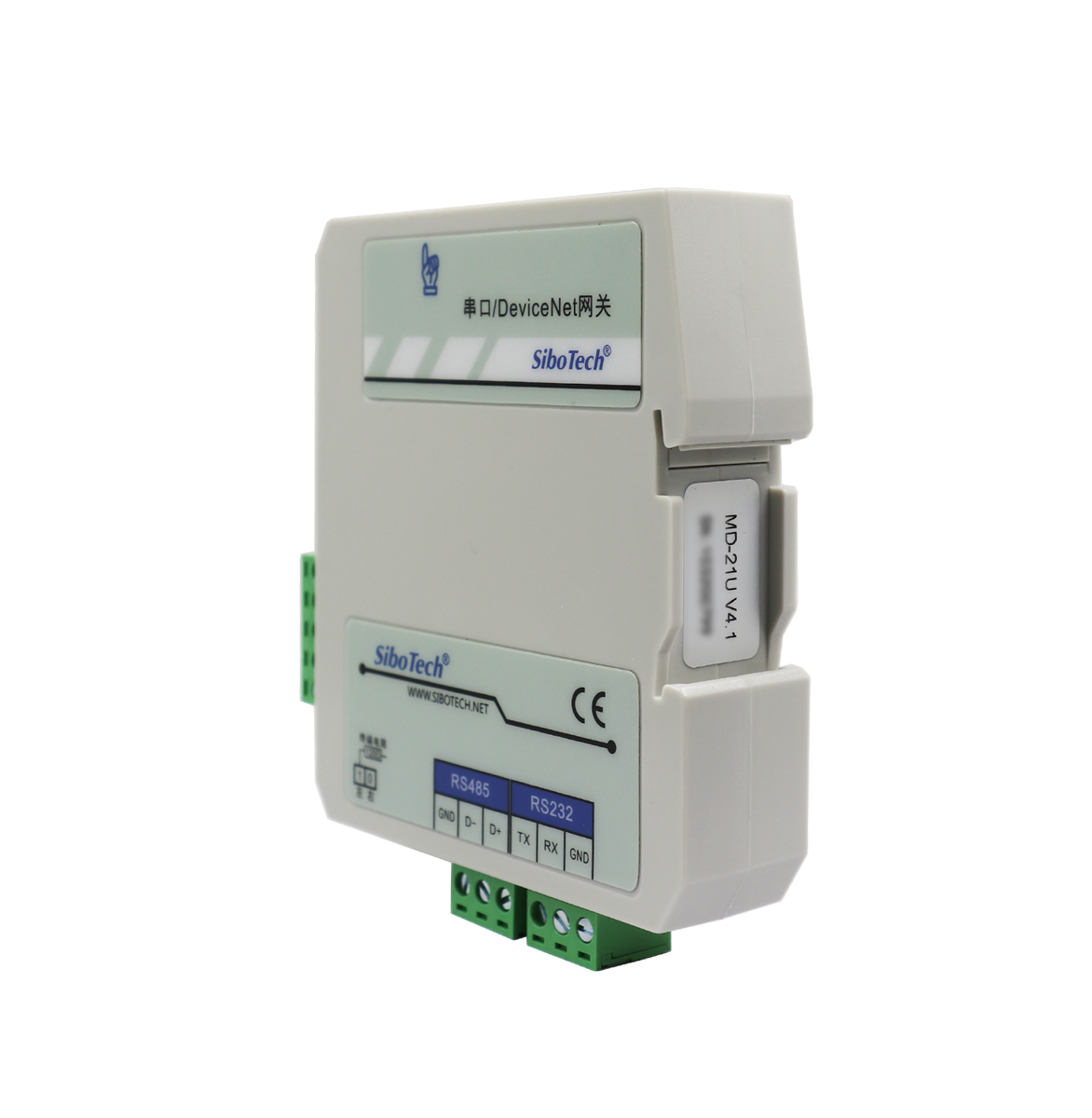

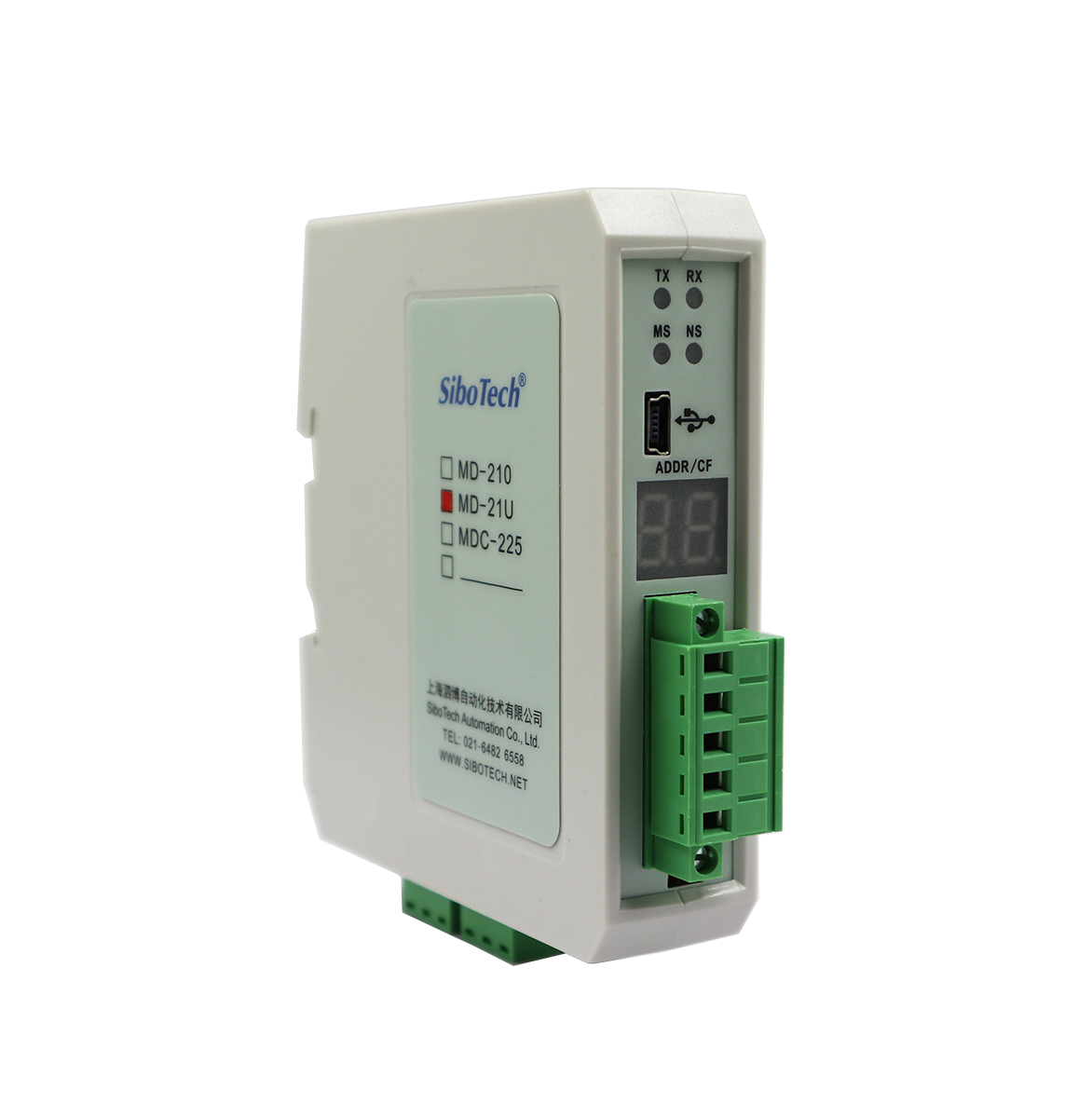

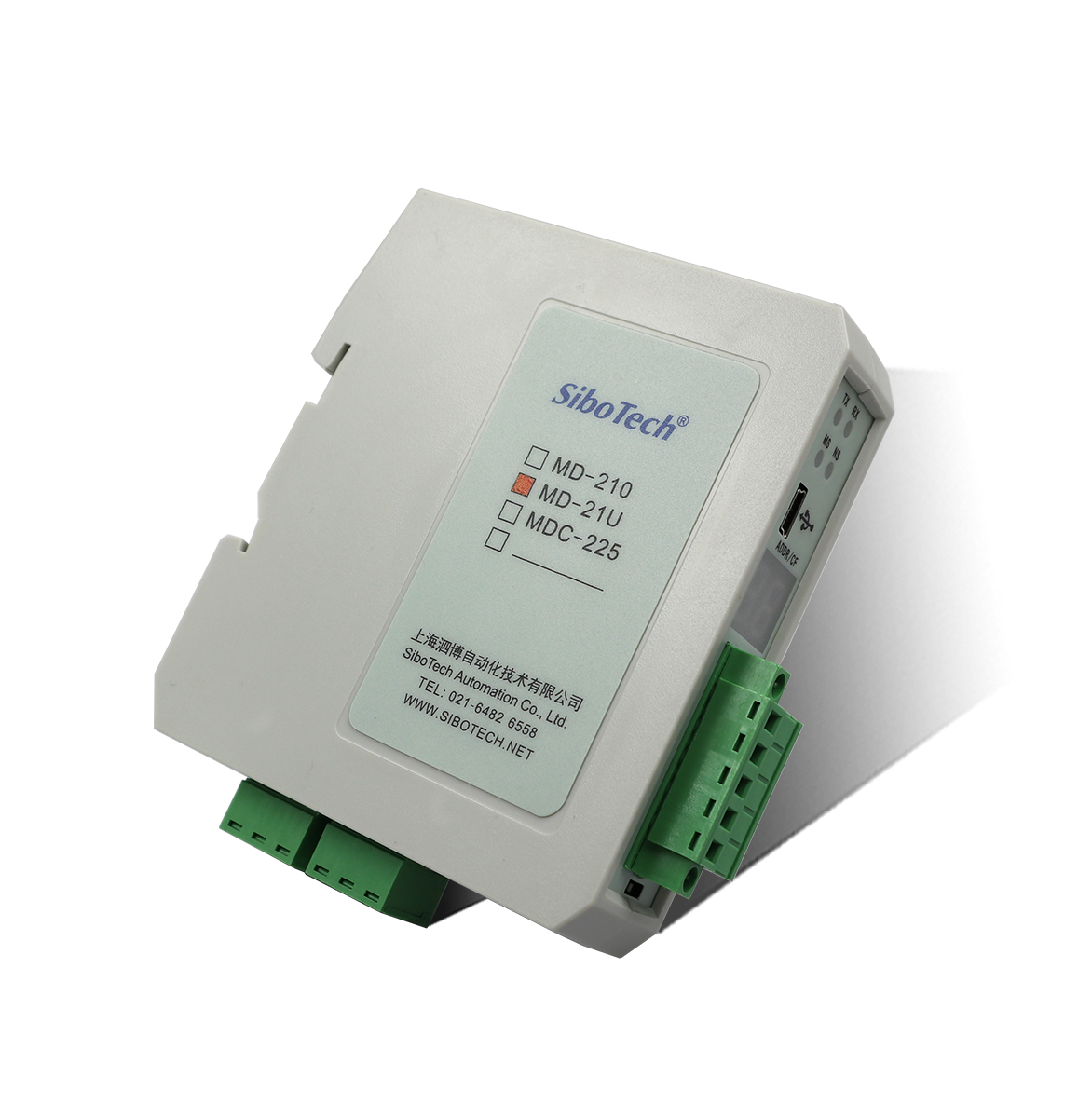

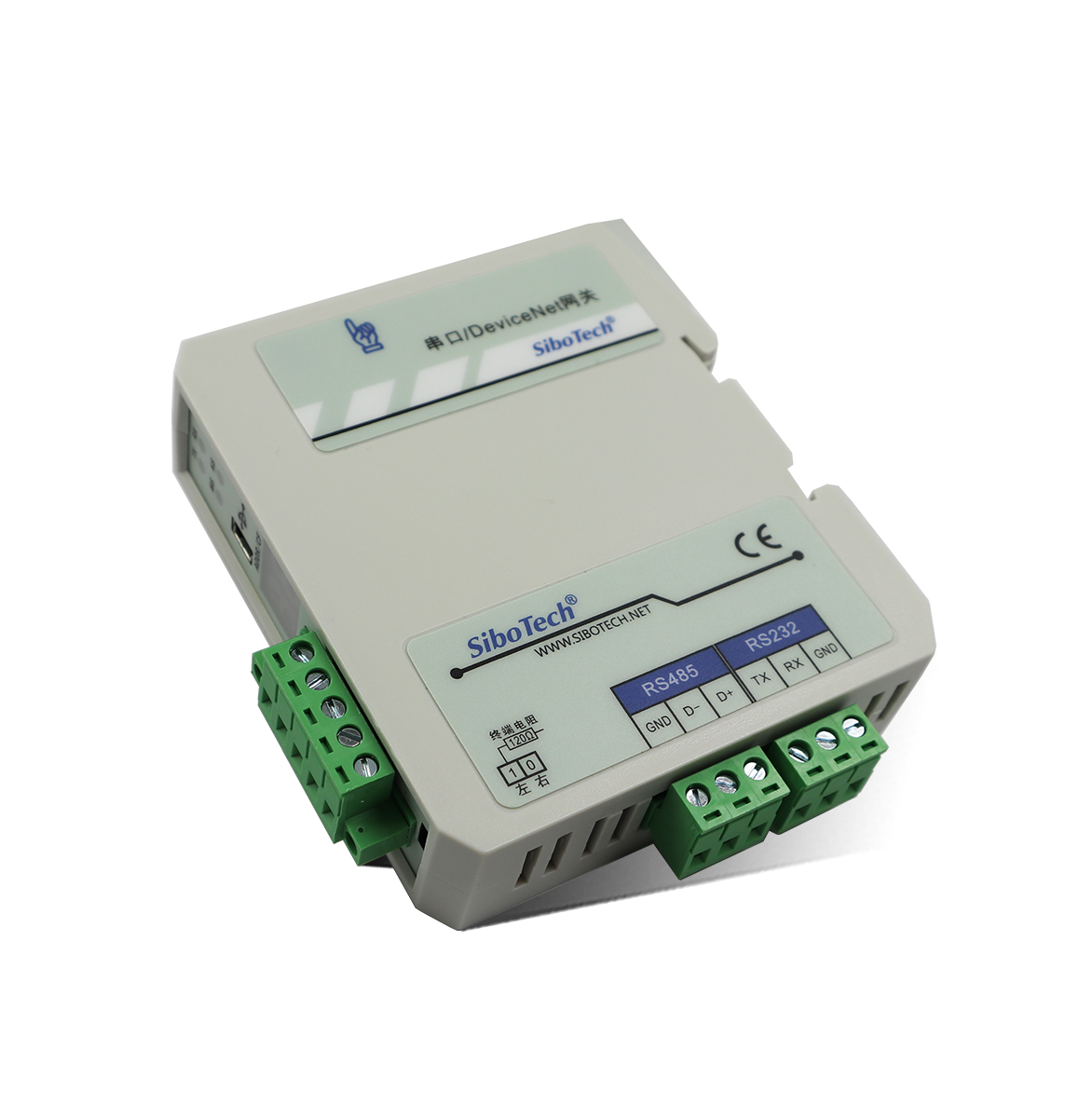

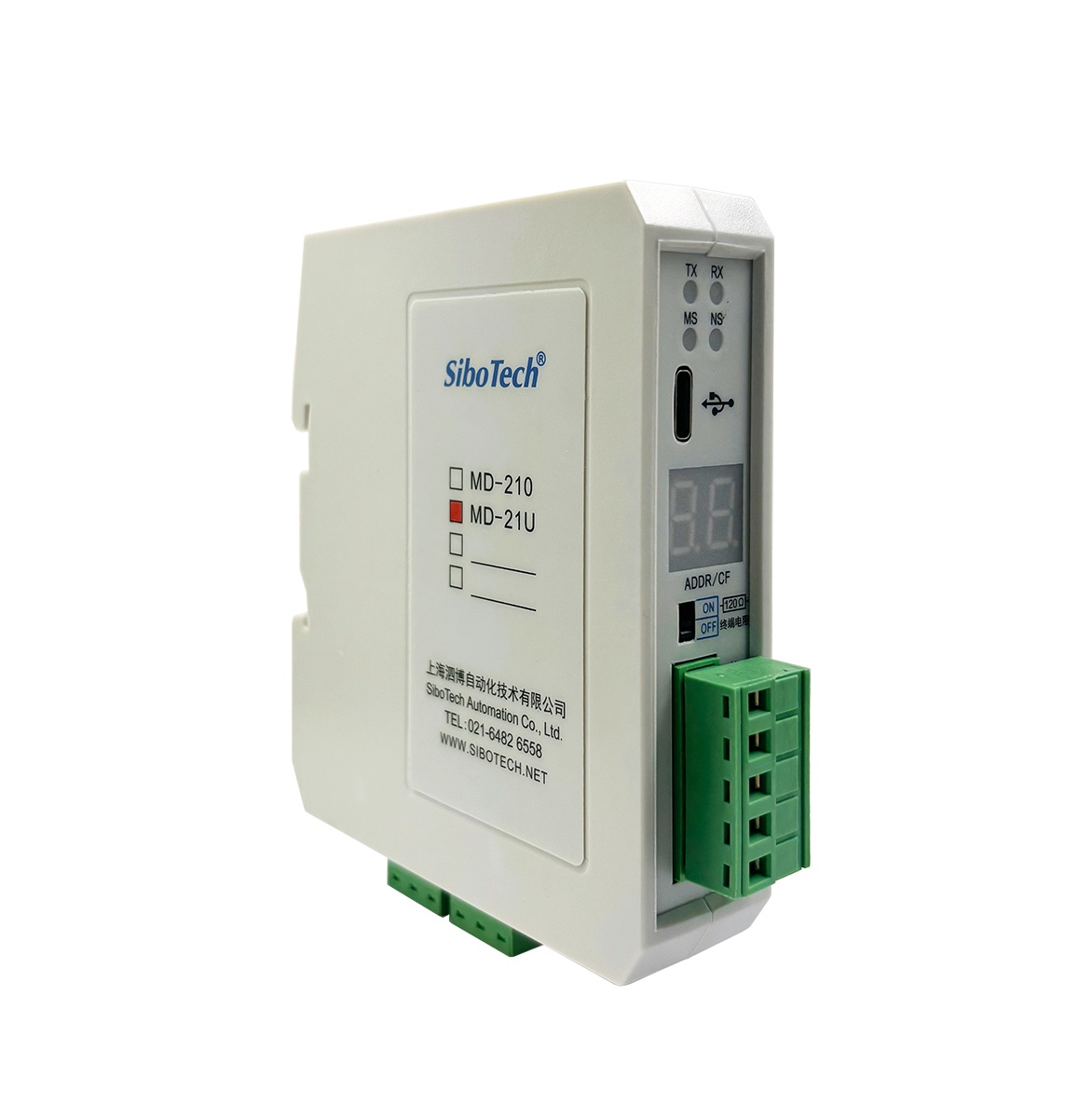

產品外觀
開發套件
相關案例
| 1、Modbus轉DeviceNet適配器應用案例 |
| 2、基于DeviceNet總線的智能配電應用 |
| 3、Modbus轉DeviceNet網關在涂料產線的應用 |
以往版本
| 產品版本 | 說明書 | 軟件 | EDS | 全部下載 |
| MD-21U V2.2 |
