Modbus / DeviceNet網關
型號：MD-210 V4.1 400 613 9938
基本說明：支持將多個Modbus(RS485/RS232) 接口的設備連接到DeviceNet網絡。
點擊這里以往版本
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、DeviceNet端為從站，Group 2 Only Slave，波特率支持125kbit/s, 250kbit/s, 500kbit/s及自動偵聽，符合ODVA測試標準； |
| 2、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置100條Modbus命令； |
| 3、串口波特率范圍：300bps~115.2Kbps可選；8位數據位；校驗位(偶、奇、無、標記、空格)可選；停止位（1、2）可選： |
| 4、DeviceNet 輸入/輸出數量可自由設定，最大DeviceNet輸入/輸出： ① Max Input Bytes ≤512 Bytes ； ② Max Output Bytes ≤512 Bytes ； ③Max Input Bytes+Max Output Bytes≤1024 |
| 5、符合EMC測試標準；； |
| 6、工作電源：直流24V（11V～30V），80mA（24V DC）； |
| 7、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）； |
| 8、機械尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 9、安裝：35mm導軌安裝； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2023.01.30 | |
| 網關配置軟件 | 軟件 | 2023.01.30 | |
| EDS文件 | EDS 文件 | 2023.01.30 | |
| USB/RS232驅動 | 其他 | 2022.03.25 |
相關產品
DeviceNet系列其他產品選擇
| 串口類型 | Modbus單點 | Modbus多點 | 透明傳送 |
| RS232 | MD-210 (支持Modbus調試功能) |
SD-10 | |
| RS232/RS485 | --- | ||
| RS485/RS422 | MD-21U | MD-21T |
產品規格
硬件環境
軟件環境
開發板

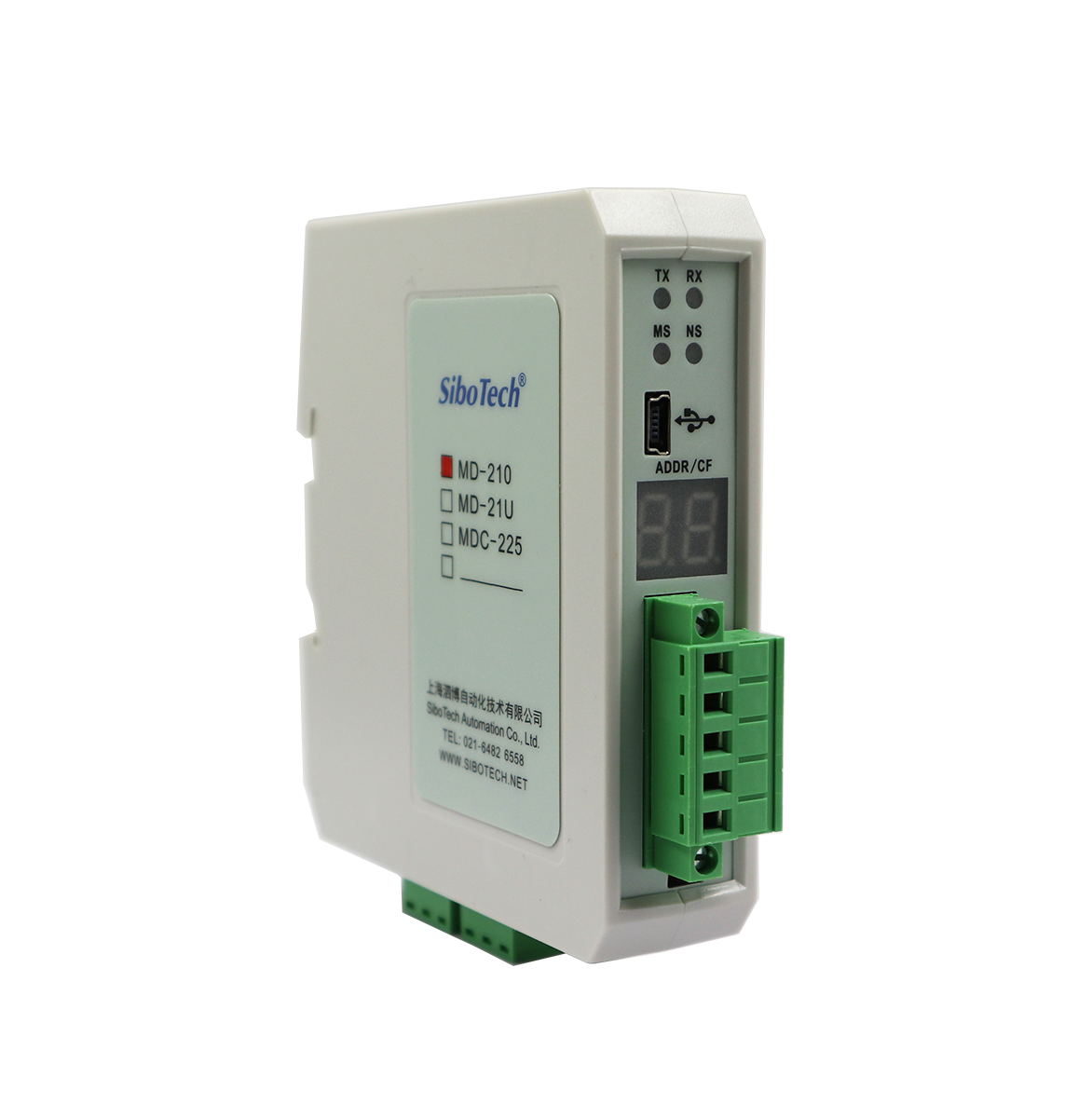

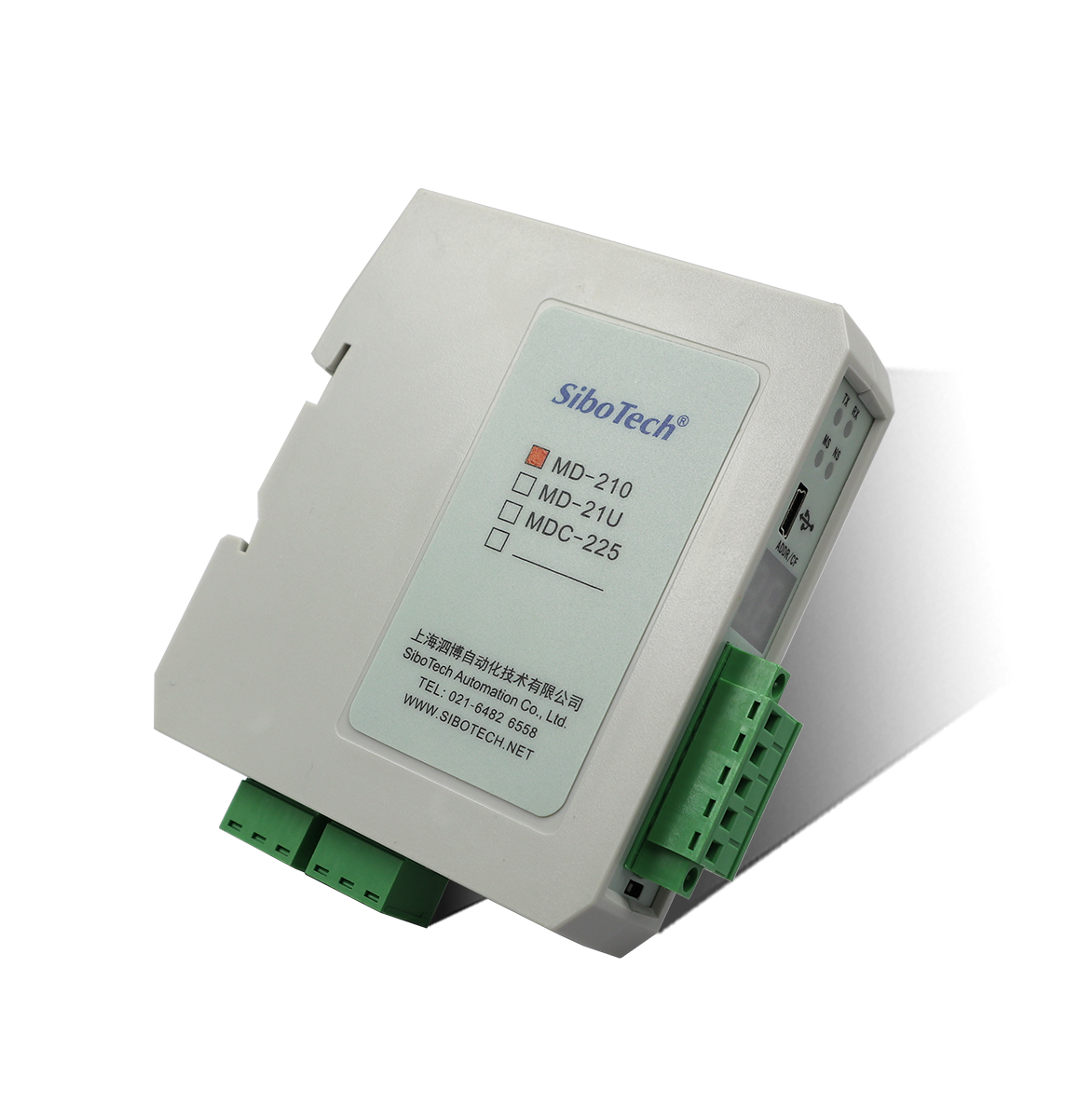

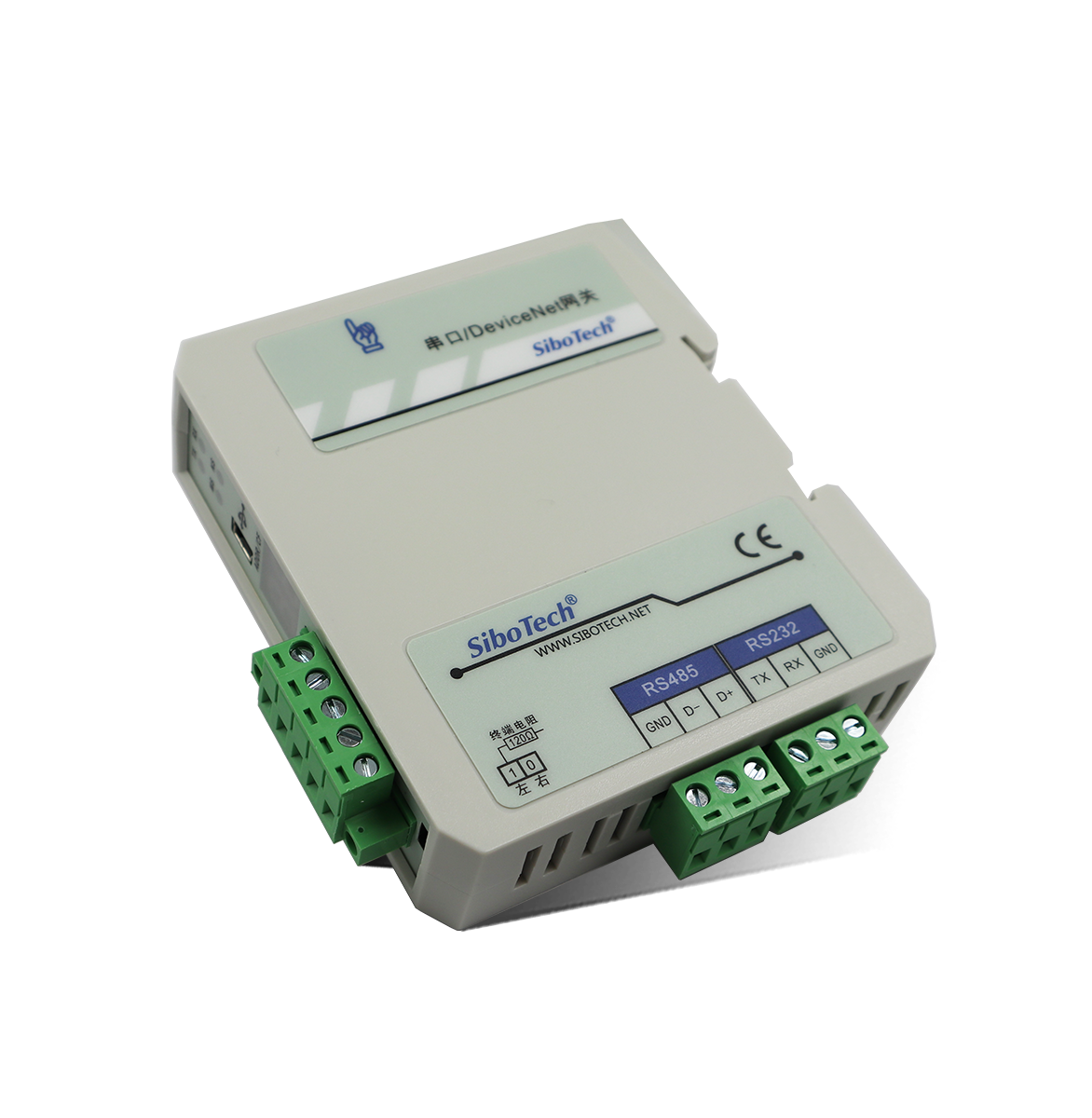

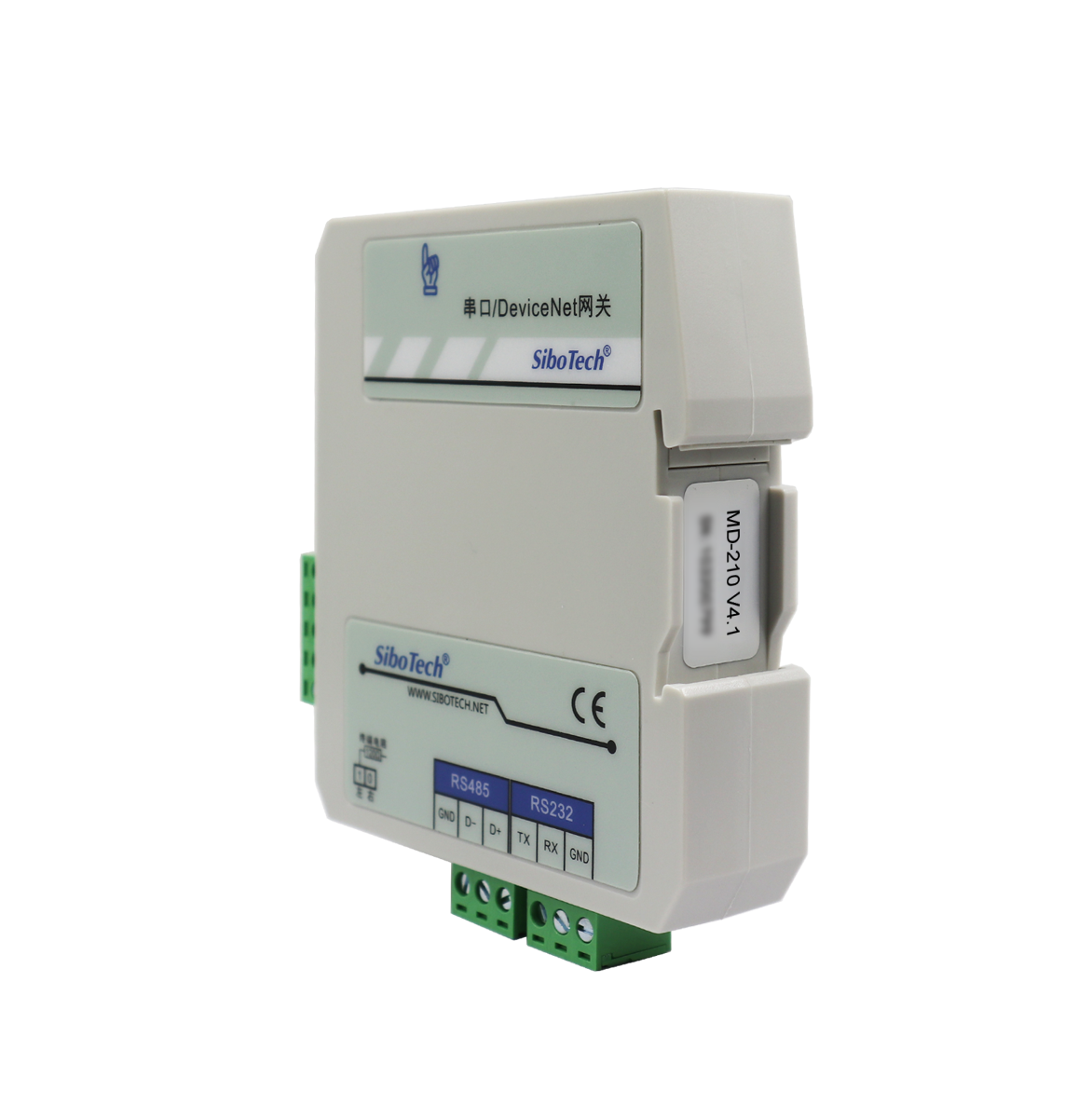

產品外觀
| 1、基于DeviceNet總線的智能配電應用 |
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
