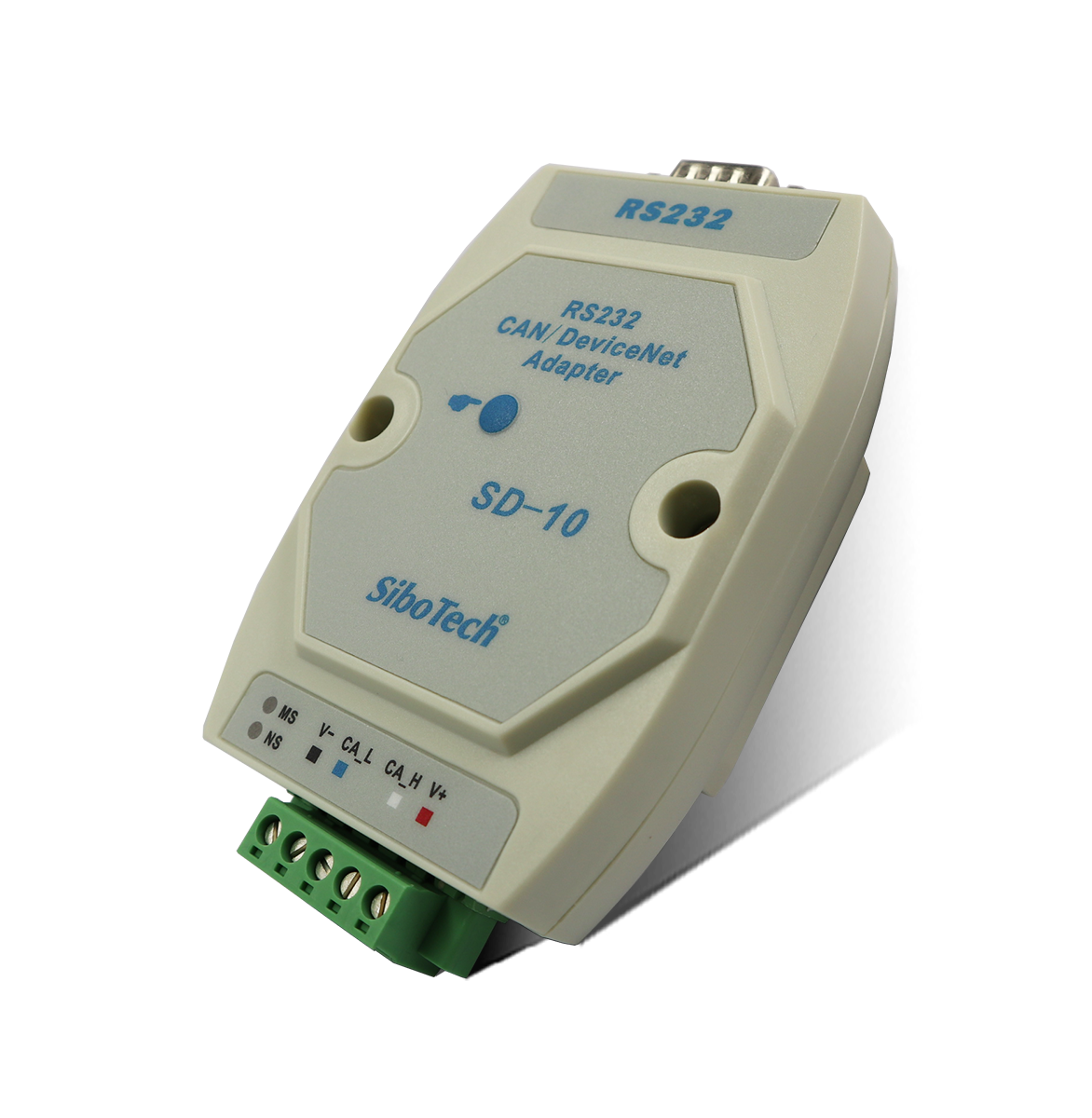

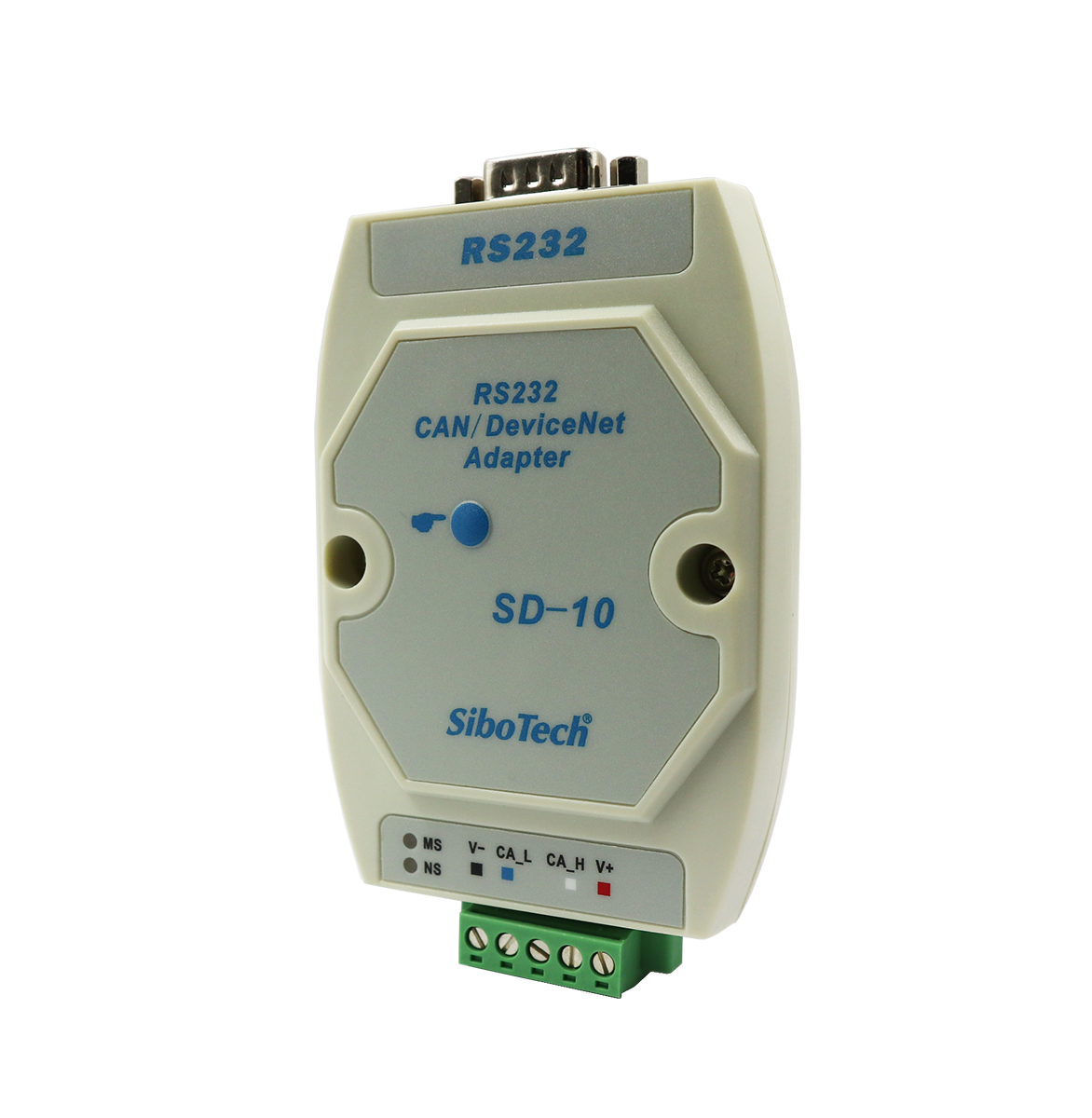

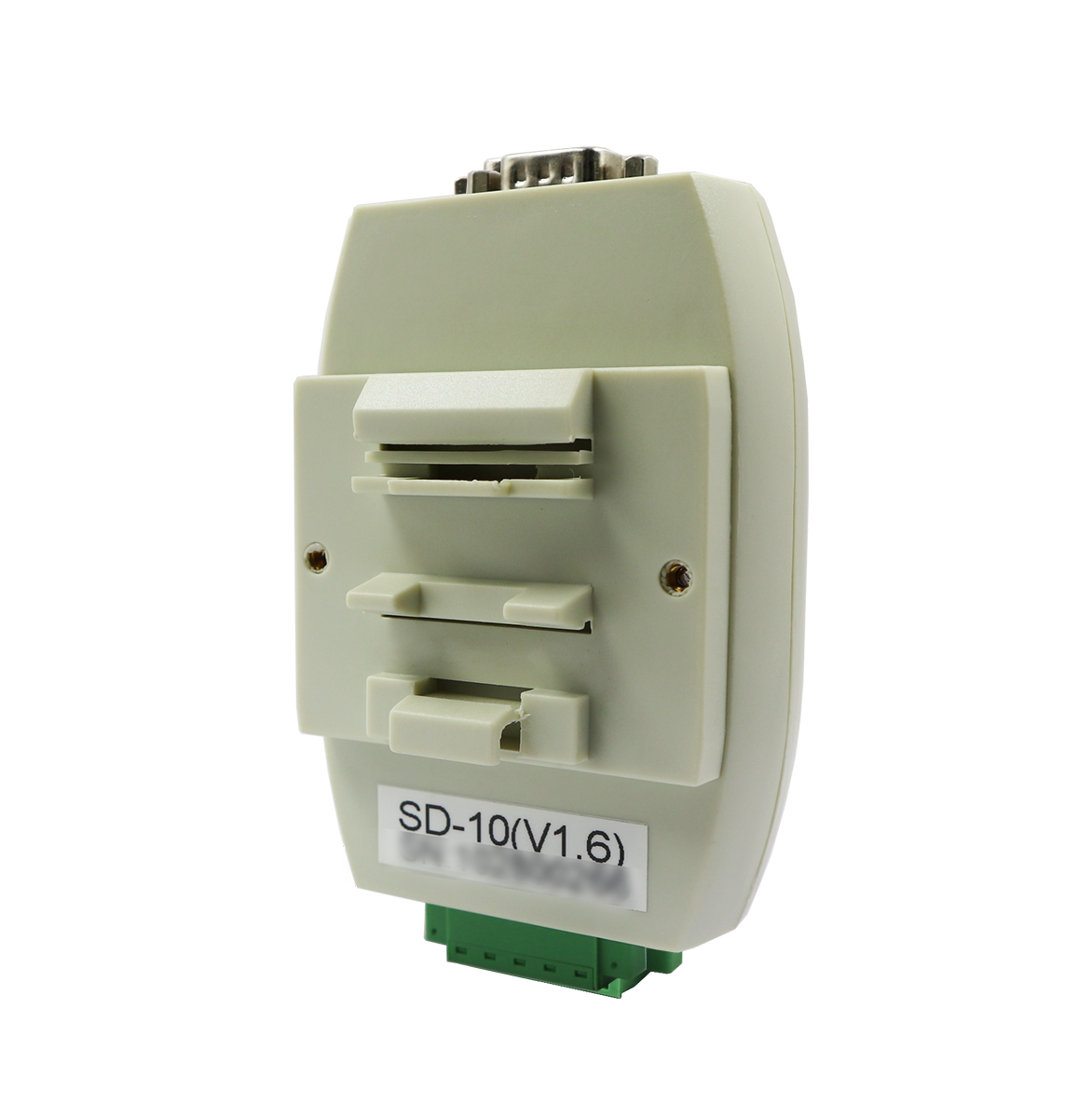

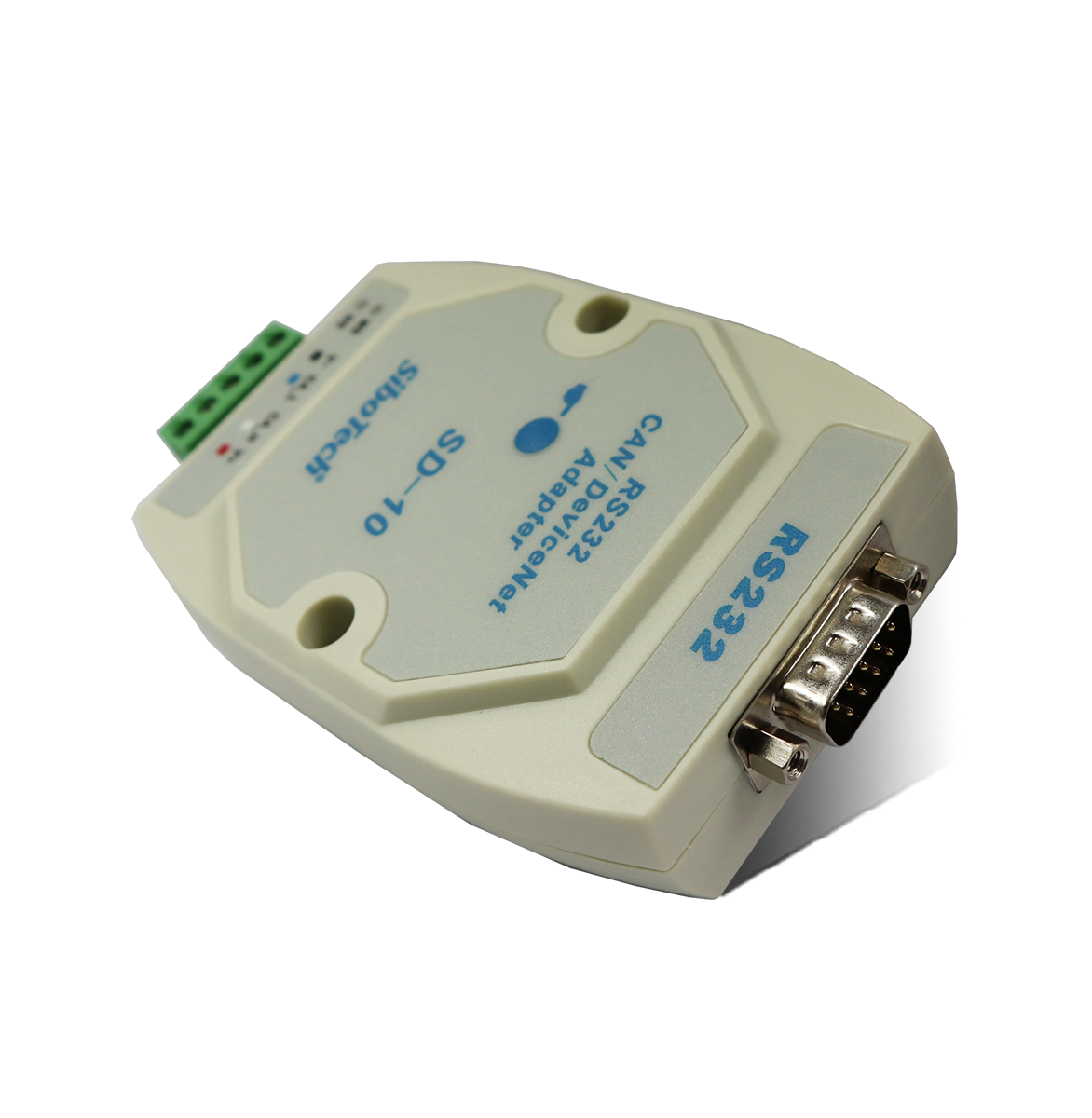

RS232/DeviceNet適配器

型號：SD-10 400 613 9938

基本說明：支持RS232接口的設備連接到DeviceNet。

添加到收藏夾
技術特性
1、DeviceNet端為從站，Group 2 Only Slave，波特率支持125kbit/s, 250kbit/s, 500kbit/s及自動偵聽，符合ODVA測試標準；
2、串口支持RS232，波特率范圍：2400bps~115.2Kbps可選；8位數據位；校驗位(偶、奇、無、標記、空格)可選；
3、DeviceNet 輸入/輸出數量可自由設定，最大DeviceNet輸入/輸出；
① Max Input Bytes ≤128 Bytes ；
② Max Output Bytes ≤112 Bytes ；
4、串口協議為自由口協議，具體格式參考說明書；
5、測試標準：符合EMC測試標準；
6、工作電源：直流24V（11V～30V），80mA（24V DC）；
7、機械尺寸：100mm（寬）×70mm （高）×25mm (深)；
8、工作環境溫度：-20℃～60 ℃，相對濕度5%～95%（無凝露）；
9、安裝：35mm導軌安裝；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2018.05.28
EDS文件 EDS 文件 2018.05.28
USB/RS232驅動 其他 2022.03.25
相關產品

DeviceNet系列其他產品選擇

串口類型 Modbus單點 Modbus多點 透明傳送
RS232 MD-210
(支持Modbus調試功能)		 SD-10
RS232/RS485 ---
RS485/RS422 MD-21U MD-21T
