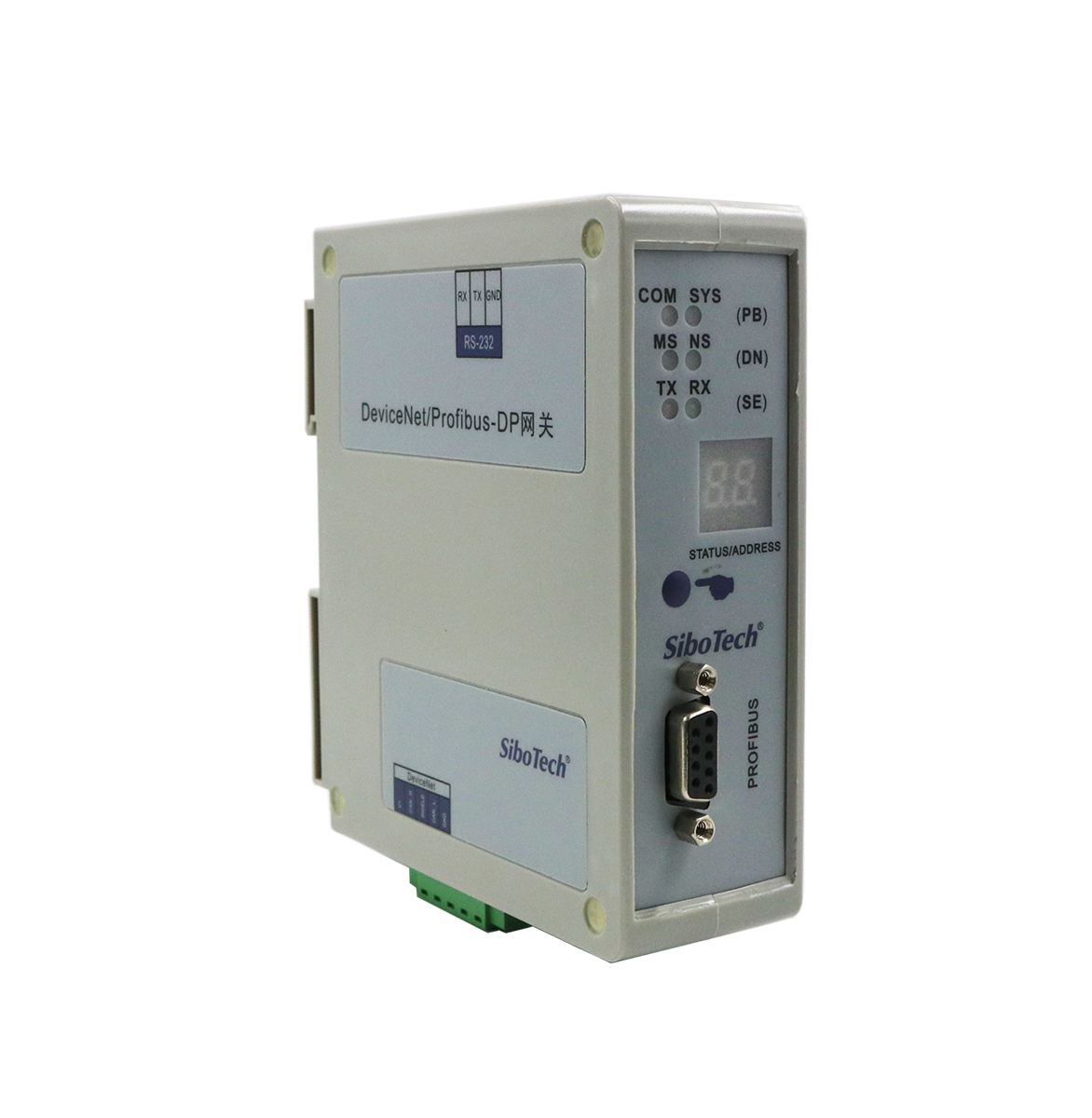

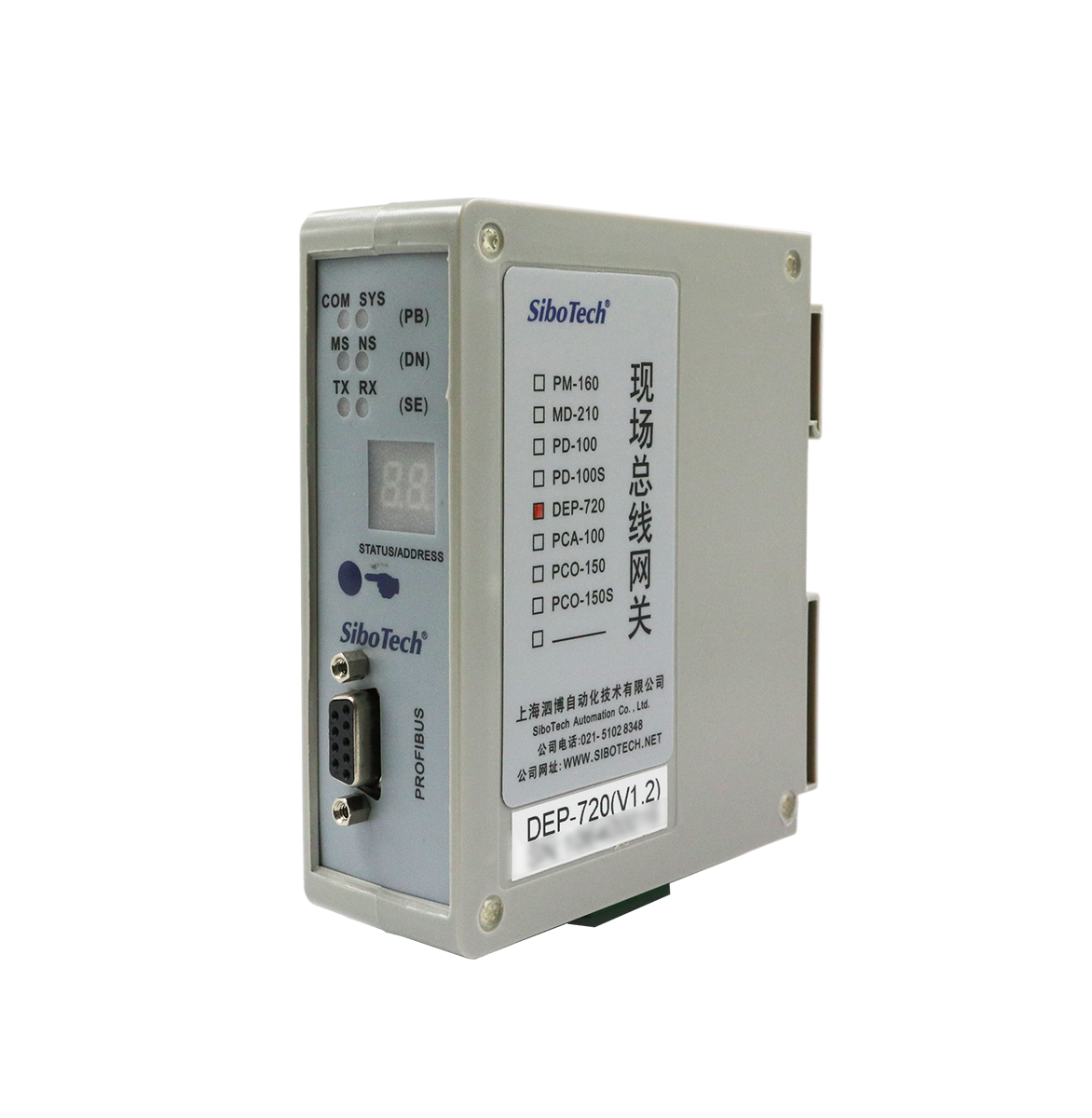

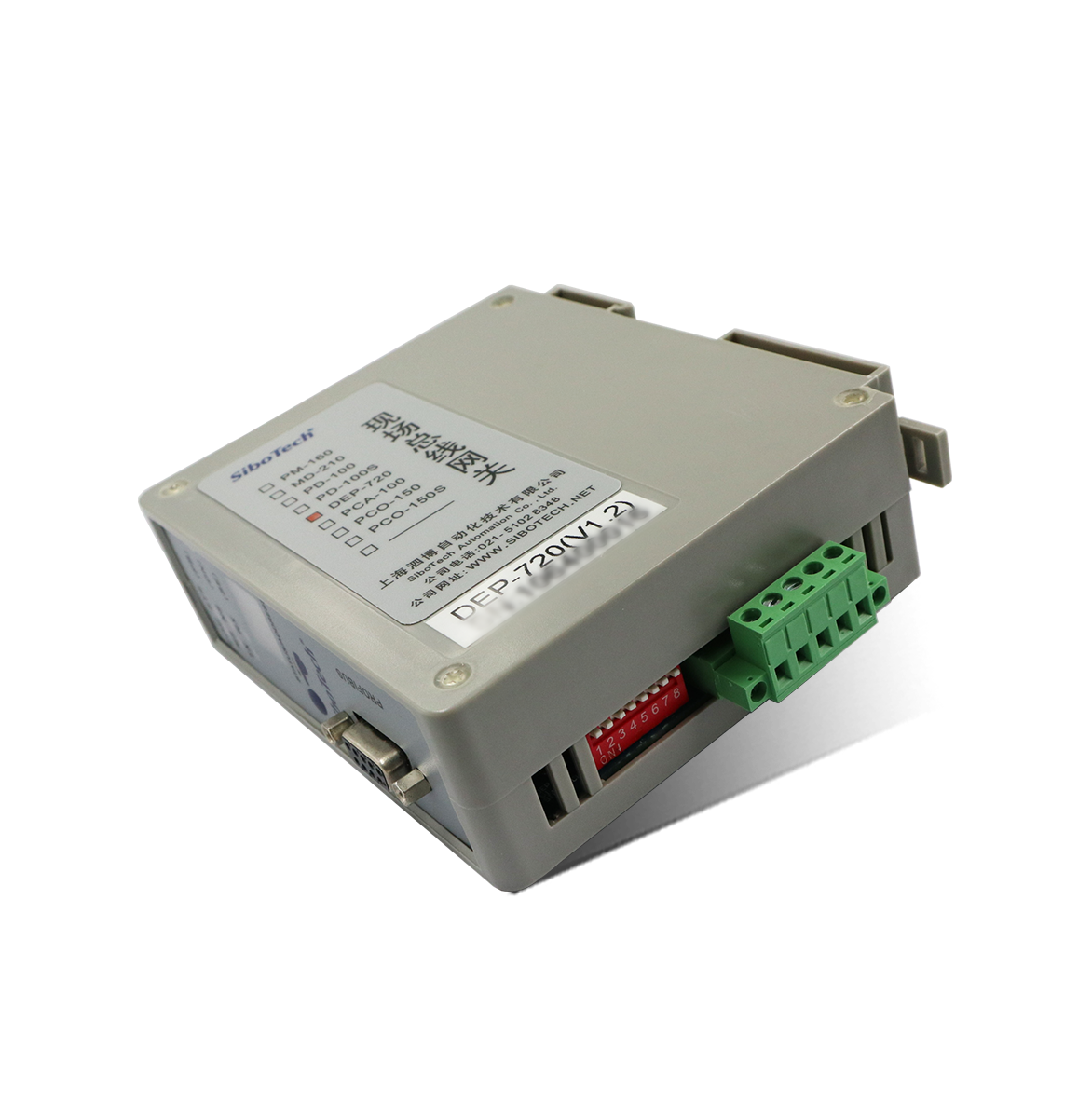

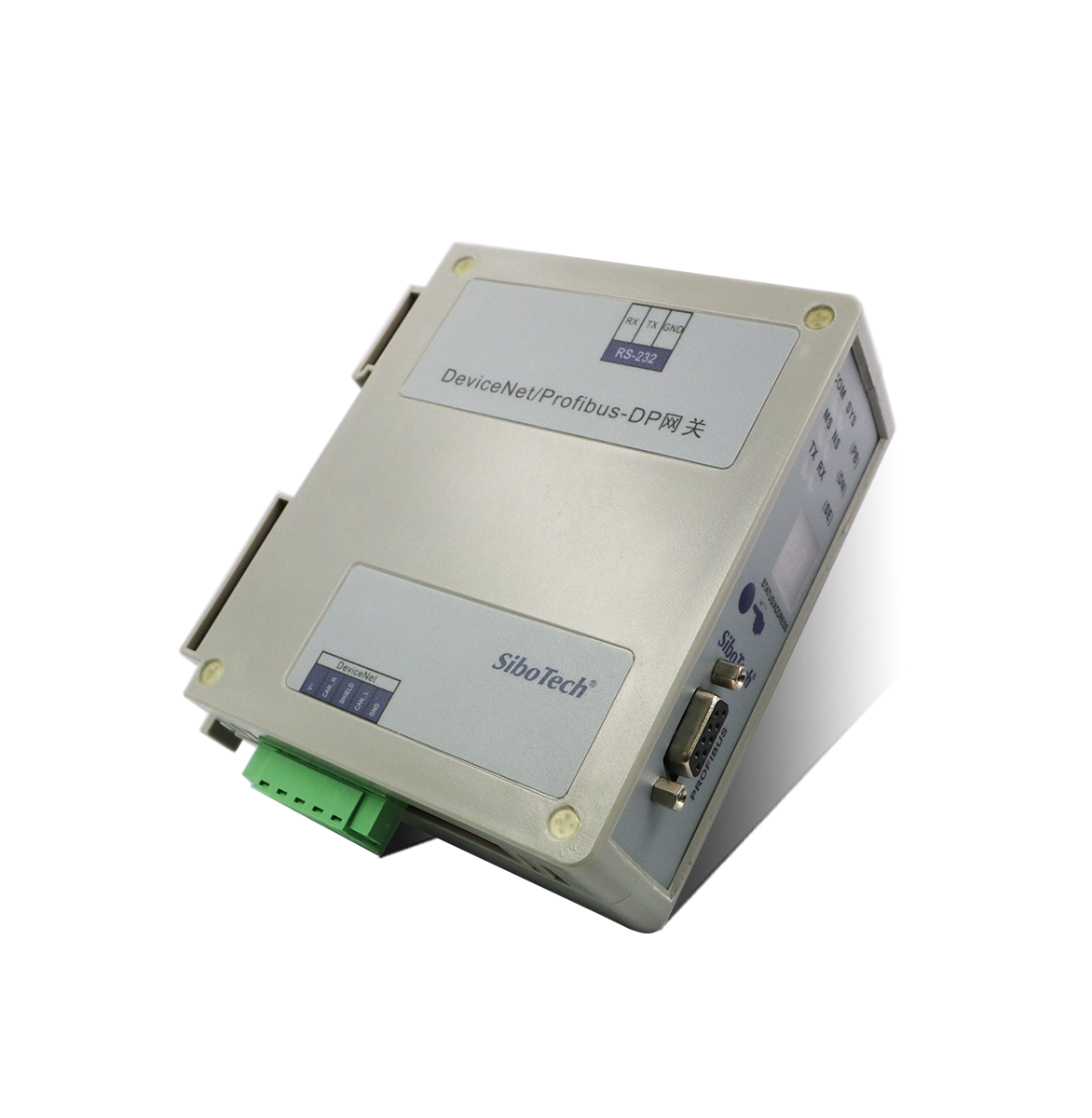

PROFIBUS DP/DeviceNet網關

型號：DEP-720 400 613 9938

基本說明：支持多個PROFIBUS DP從站設備連接到DeviceNet網絡。網關在PROFIBUS DP側做主站，在DeviceNet側做從站。

添加到收藏夾
產品特點
1、應用廣泛：支持將多個PROFIBUS DP總線上的設備連接到DeviceNet網絡。如：具有PROFIBUS DP接口的變頻器、電機啟動保護裝置、智能高低壓電器、智能現場測量設備及PLC等等；
2、應用簡單：用戶不必了解PROFIBUS和DeviceNet技術細節，用戶只需參考產品手冊及提供的應用實例，根據要求完成配置，即可在短時間內連接網絡；
3、透明通信：用戶可以依照PROFIBUS通信數據區和DeviceNet通信數據區的映射關系，實現PROFIBUS到DeviceNet之間的數據透明通信；
技術特性
1、 PROFIBUS DP V0主站功能，遵循EN50170和JB/T10308.3-2001：PROFIBUS DP端最多可連接32個DP從站；
2、 DeviceNet輸入字節數48、96、128、160、200和240 Bytes可選；DeviceNet輸出字節數32、68、128、160、200和240 Bytes可選；
3、 DeviceNet端口為從站，支持POLL I/O掃描和參數訪問；
4、 DeviceNet支持的波特率有125K，250K，500K，波特率自適應；
5、 多個LED狀態燈指示，方便現場調試；
6、 通過RS232串口進行DP端配置；
7、 供電：24VDC（11V ~ 30V），< 4W（24VDC），網關由DeviceNet端供電；
8、機械尺寸：40mm（寬）×125mm（高）×110mm（深）；
9、工作環境溫度：-20℃ ~ 60℃；工作環境濕度：5% ~ 95%（無凝露）；
10、安裝方式：35mm導軌安裝；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.01.30
配置軟件 軟件 2022.12.14
EDS文件 EDS 文件 2019.01.30
相關產品

DeviceNet/PROFIBUS DP轉換器選型指南

  PROFIBUS主站 PROFIBUS從站
DeviceNet主站 -- PD-100
DeviceNet從站 DEP-720 PD-100S

注:“S”表示“Slave”，從站。
