DeviceNet（主）/ PROFIBUS DP（從）網關

型號：PD-100 400 613 9938

基本說明：支持具有DeviceNet接口的設備連接到PROFIBUS DP。該模塊在PROFIBUS DP一側為從站，在DeviceNet一側為主站

添加到收藏夾
產品特點
1、應用廣泛：支持將DeviceNet設備網連接到PROFIBUS DP總線。如：具有DeviceNet接口的變頻器、電機啟動保護裝置、智能高低壓電器、智能現場測量設備及PLC等等；
2、使用簡單：用戶不必了解PROFIBUS和DeviceNet技術細節，只需參考產品手冊及提供的應用實例，根據要求完成配置，即可實現通信；
3、透明通信：用戶可以依照PROFIBUS通信數據區和DeviceNet通信數據區的映射關系，實現PROFIBUS到DeviceNet之間的數據透明通信；
4、專業高效的配置軟件DNetStart：PD-100通過此軟件可在線掃描DeviceNet從站，快速獲取其I/O參數并進行參數配置， 支持在線調試功能；
技術特性
1、 完全的PROFIBUS DP V0從站功能，遵循EN50170和JB/T 10308.3-2001；
2、 PROFIBUS DP波特率自適應，最大為12M；
3、模塊上的PROFIBUS DP接口和DeviceNet接口2.5KV光電隔離；
4、 DeviceNet側為主站，支持DeviceNet Poll I/O掃描和COS讀命令；
5、 DeviceNet支持的波特率有 125K，250K，500K，符合ODVA測試標準；
6、 PROFIBUS輸入輸出字節數：最大244字節輸入和244字節輸出；
7、 工作環境溫度：-20℃ ～ 60℃，相對濕度： 5% ～ 95% （無凝露）；
8、符合EMC測試標準；
9、 機械尺寸： 25mm（寬）×100mm（高）×90mm（深）；
10、 防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2023.07.10
網關配置軟件 軟件 2024.10.28
GSD文件 GSD 文件 2018.05.28
相關產品

DeviceNet/PROFIBUS DP轉換器選型指南

  PROFIBUS主站 PROFIBUS從站
DeviceNet主站 -- PD-100
DeviceNet從站 DEP-720 PD-100S

注:“S”表示“Slave”，從站。

端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

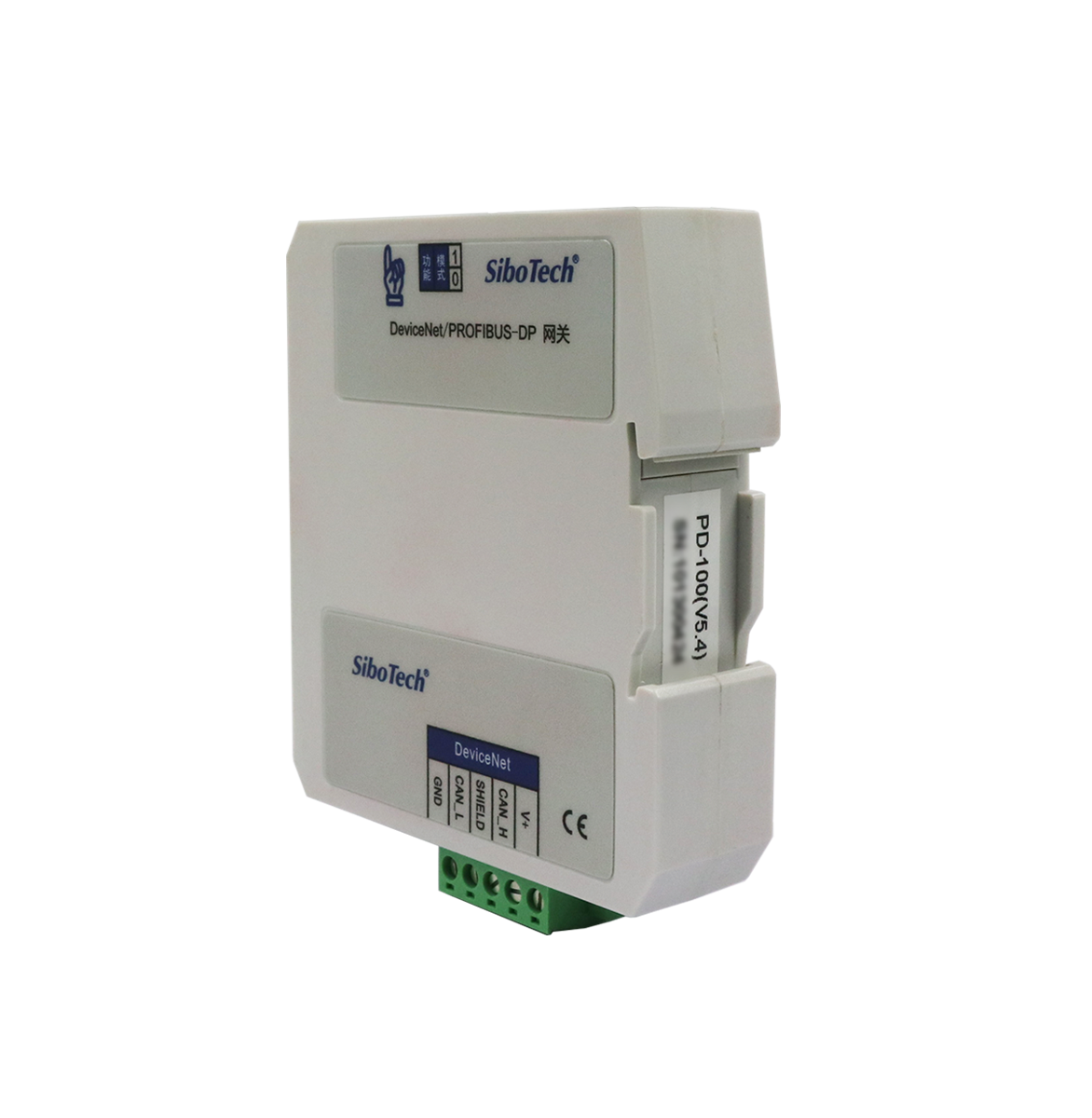

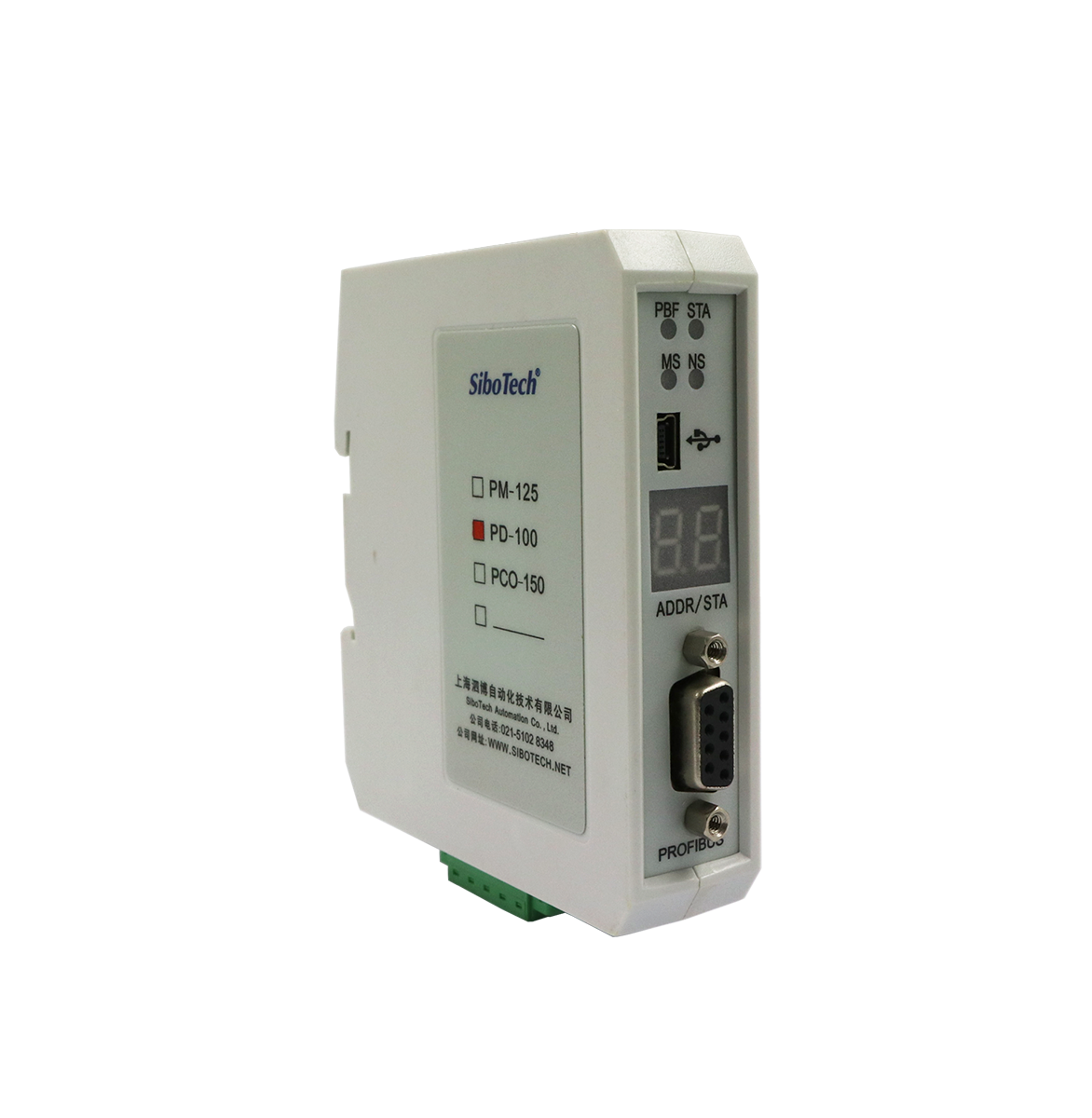

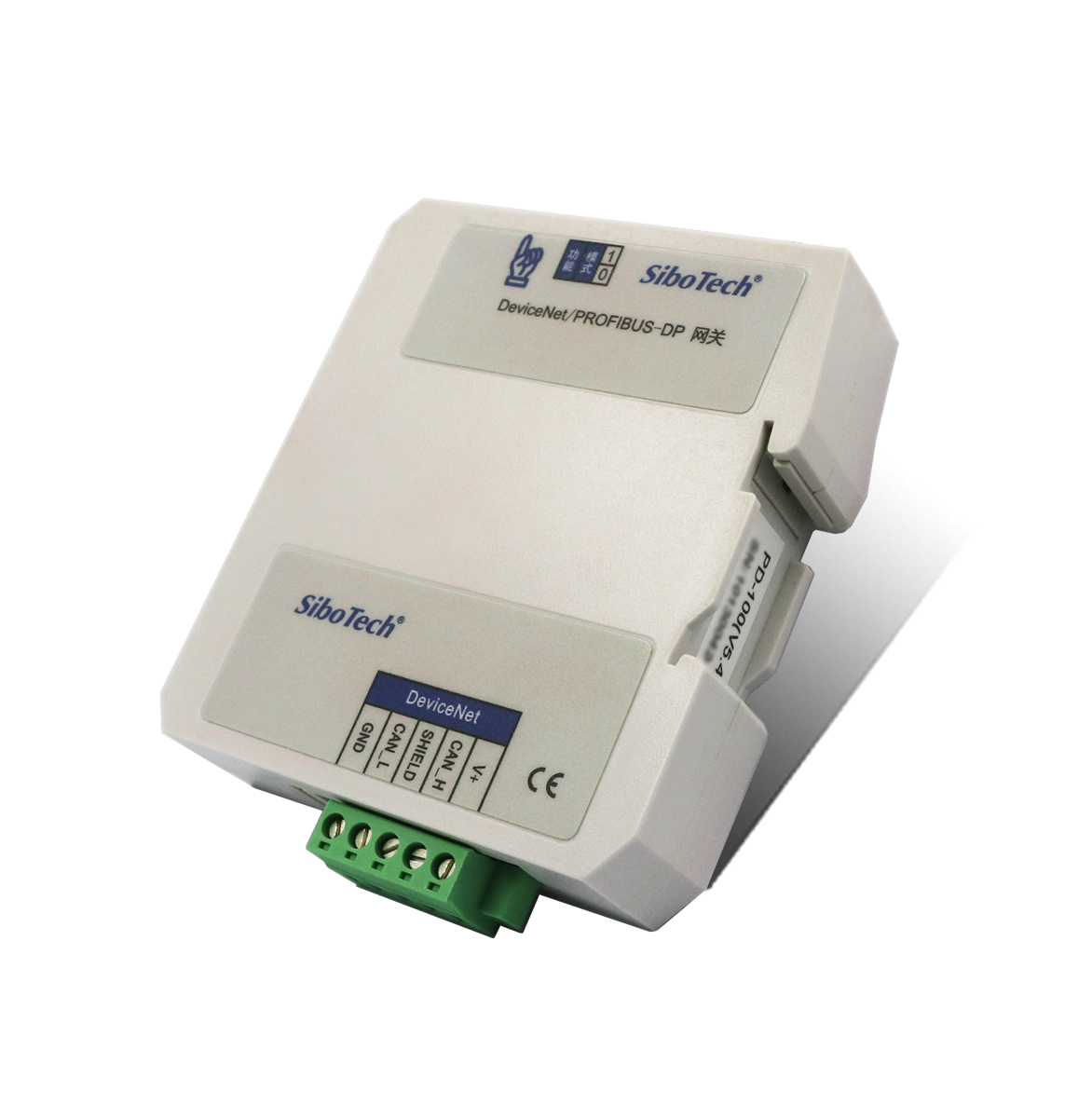

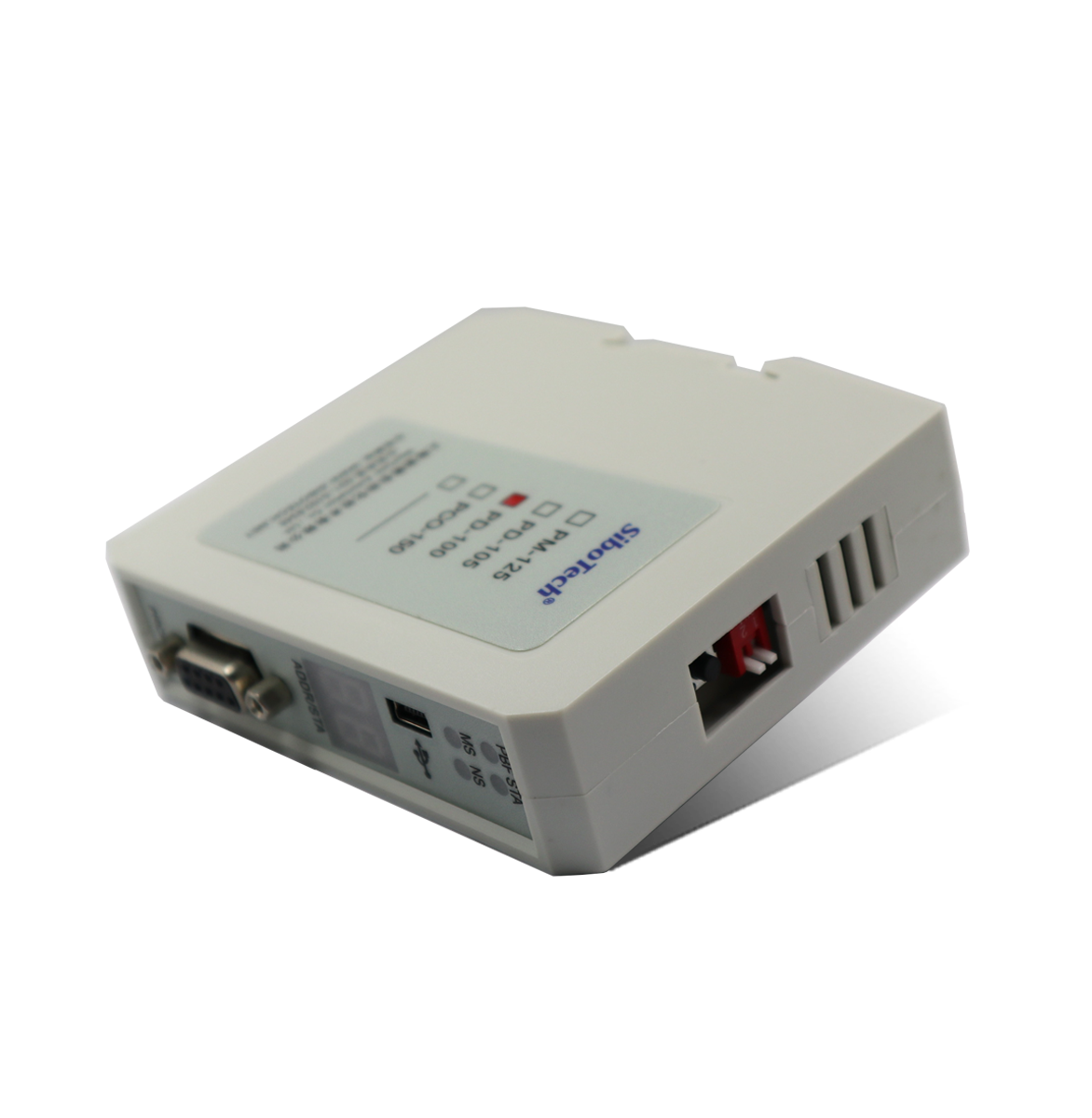

產品外觀
開發套件
相關案例
1、PD-100 Rockwell PLC和Siemens PLC互聯解決方案
2、DeviceNet轉PROFIBUS DP網關PD-100連接西門子PLC和林肯焊接電源
3、DeviceNet網絡儀表監控平臺方案
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
