8電口工業以太網交換機
型號:IES-1000-8T 400 613 9938
基本說明:為工業以太網連接提供經濟易用的解決方案,能夠在嚴苛的工業環境下提供強大的信息傳輸功能。
添加到收藏夾- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
1、冗余電源輸入; |
2、寬工作溫度范圍:-40℃~75℃; |
3、廣播風暴保護; |
4、支持IEEE802.3/802.3u/802.3x; |
5、支持導軌和螺絲兩種安裝方式; |
技術特性
1、10/100M,全/半雙工,MDI/MDI-X自適應; |
2、存儲和轉發交換方式; |
3、MAC地址表大?。? K; |
4、幀緩沖區大?。?4K Bytes; |
5、供電:24VDC(9V ~ 30V); |
6、工作環境溫度:-40℃ ~ 75℃,相對濕度5% ~ 95%(無凝露); |
7、機械尺寸:50mm(寬)× 130mm(高)× 98mm(深); |
8、安裝方式:35mm DIN導軌或螺絲; |
9、外殼材質:金屬外殼; |
10、防護等級:IP30; |
快速應用指南
典型應用
測試指南
相關產品
產品型號 | 工作溫度 | 10/100BaseT(X)(RJ45)數量 |
IES-1000-4T | -40~60℃ | 4 |
IES-1000-8T | -40~75℃ | 8 |
IES-1000-1S-SC-4T | -40~75℃ | 4 |
IES-1000-2S-SC-6T | -40~75℃ | 6 |
產品型號 | 100BaseFX(100Mbps 光纖) | |||
數量 | 接口類型 | 傳輸距離 | 波長 | |
IES-1000-4T | 0 | - | - | - |
IES-1000-8T | 0 | - | - | - |
IES-1000-1S-SC-4T | 1 | 單模SC | 20Km | 1310nm |
IES-1000-2S-SC-6T | 2 | 單模SC | 20Km | 1310nm |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

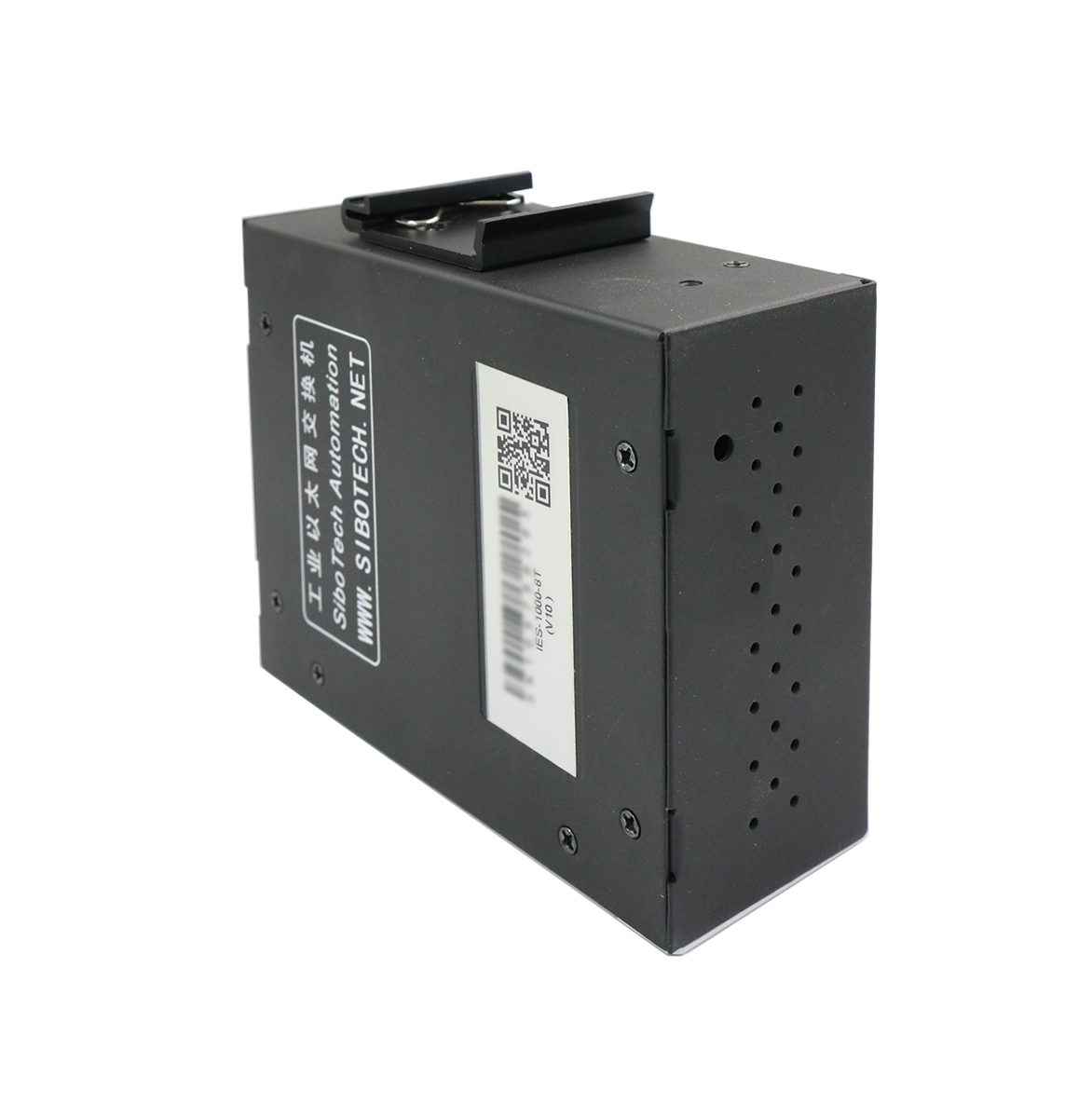

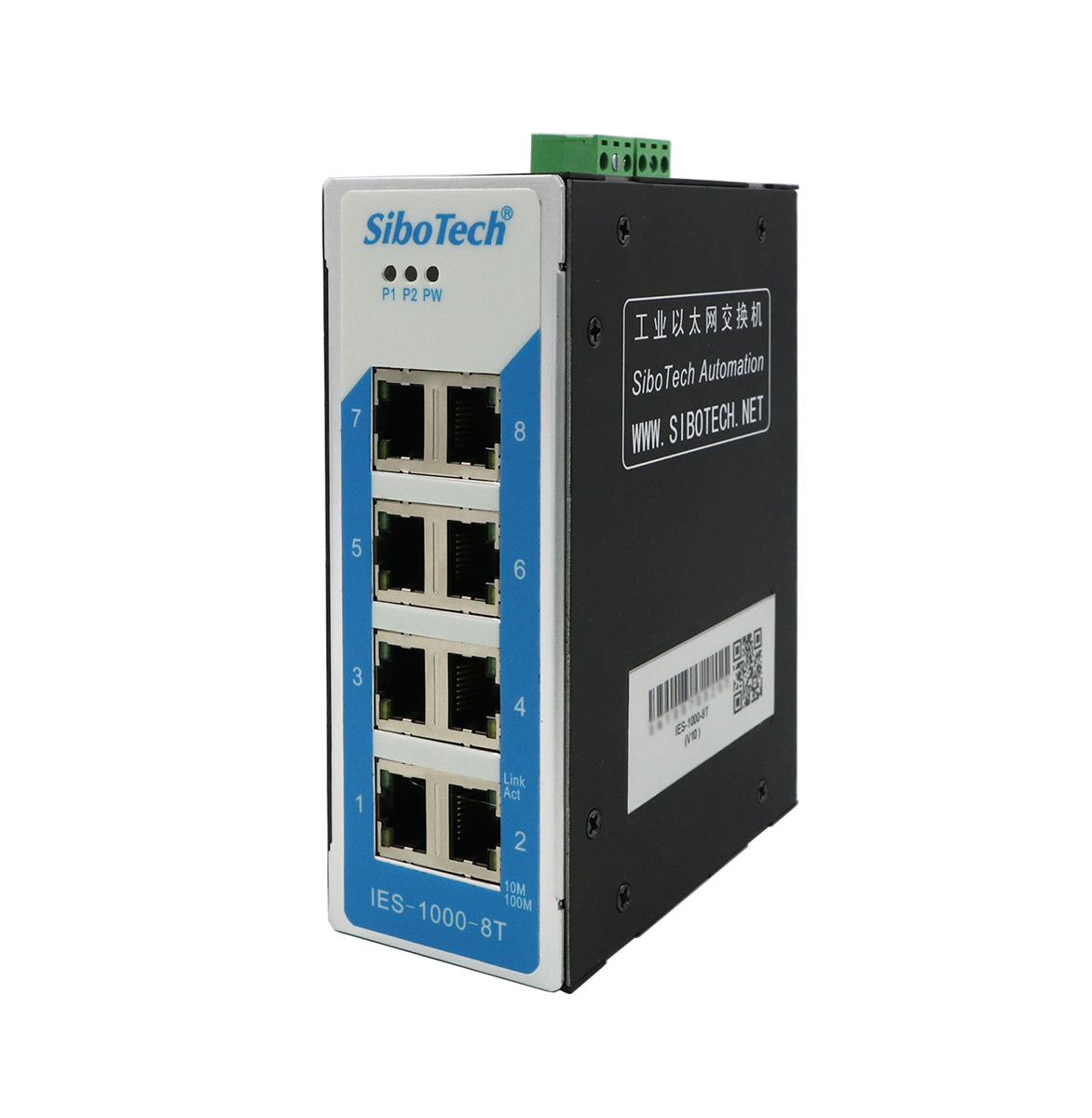

產品外觀

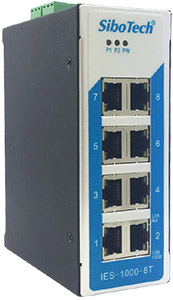

1、IES-1000-8T外觀
2、正面布局
3、側面布局
4、說明

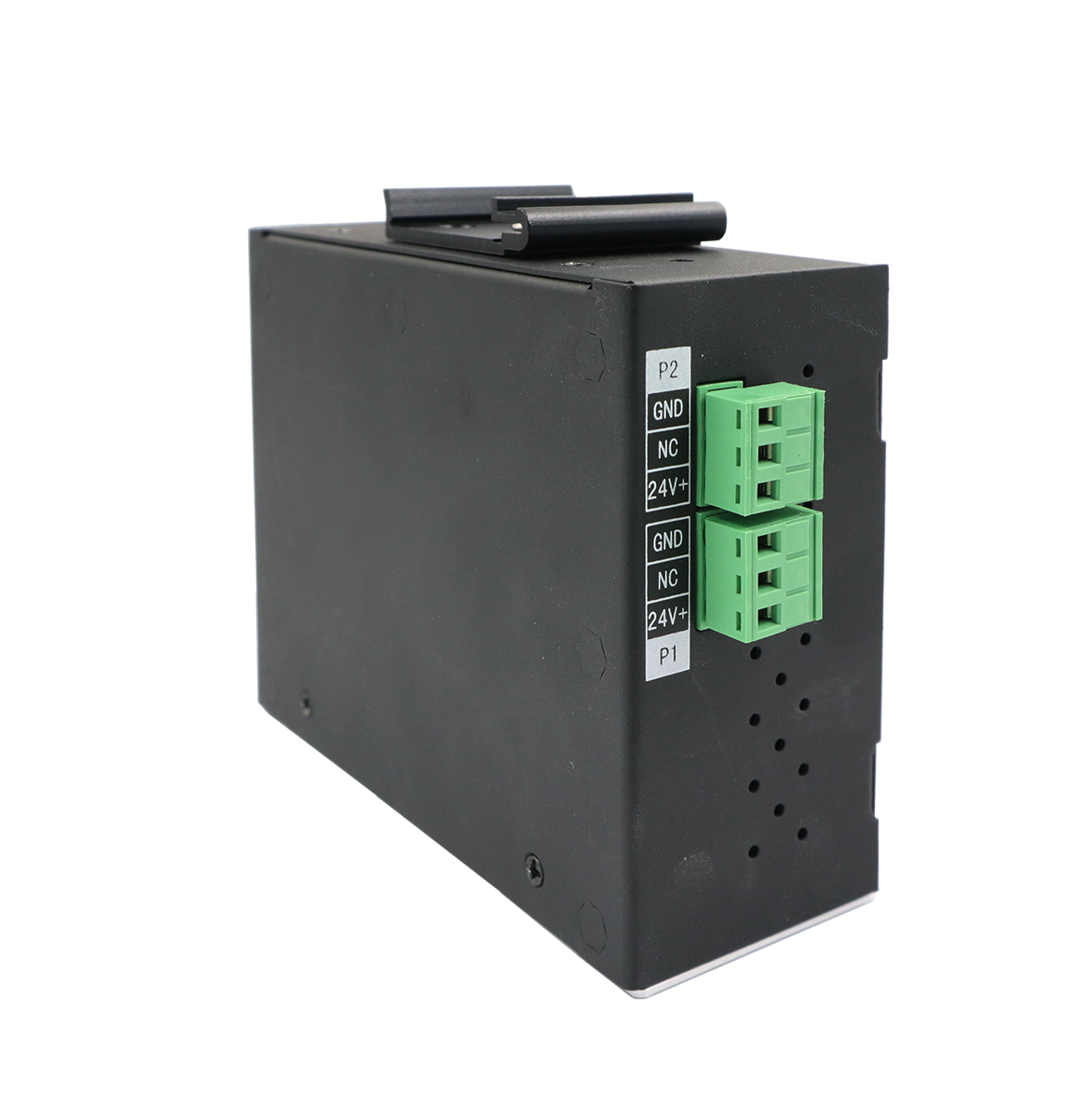

1、2個電源輸入端口(冗余)
2、電源輸入P1指示燈
3、電源輸入P2指示燈
4、工作電源PW指示燈
5、10/100BaseT(X)電口(RJ45)
6、Speed指示燈,燈亮表示100M連接,不亮表示10M連接
7、Link/Act指示燈,燈亮表示線路連接正常,閃爍表示有數據流量

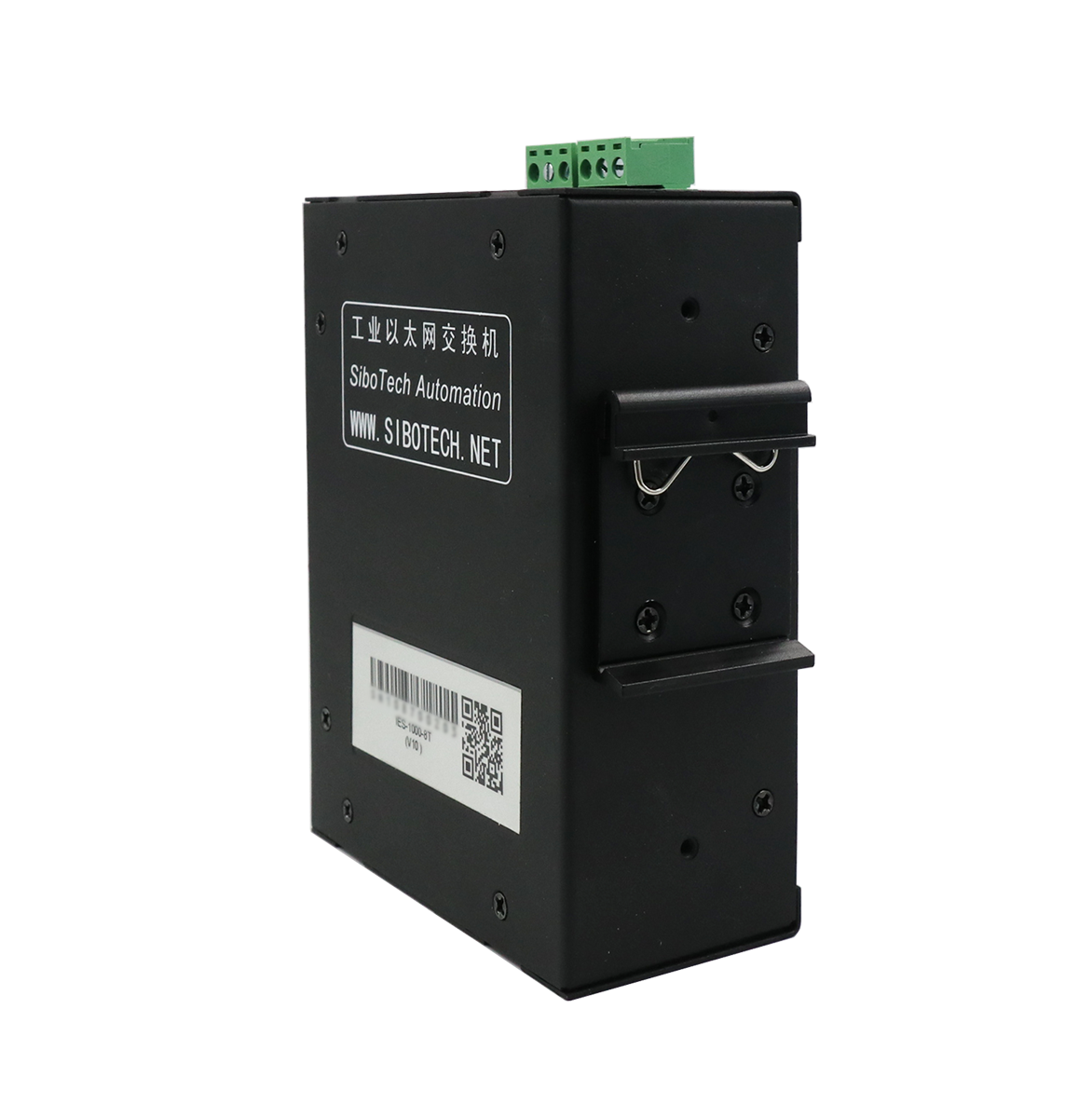

8、導軌架
開發套件
相關案例
以往版本
