通用串口（三路隔離） / PROFINET網關
型號：TS-180 V5.1 400 613 9938
基本說明：TS-180實現PROFINET與ModbusRTU的高效互通。作為PROFINET從站，支持西門子S7-200 SMART/300/400/1200/1500全系列PLC以及具有PROFINET主站系統無縫對接。Modbus RTU端具有3個獨立可設為主站或從站的串口，接口可選RS232/RS485，便于與各類設備交互。使用TS-180，用戶可輕松連接Modbus RTU設備至PROFINET網絡，實現兩網間高效數據交換。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、可靠性與認證：支持PROFINET RT和IRT協議，通過PROFINET一致性認證，確保設備的可靠性和穩定性； |
| 2、大容量數據處理：PROFINET端具備強大的數據處理能力，最大支持1440字節的輸入和輸出，滿足大數據傳輸需求； |
| 3、安全的串口配置：RS-485接口增加終端電阻功能，通過撥動開關即可輕松設置； |
| 4、專業配置調試軟件：配備TS-123配置軟件，支持雙向數據監視、命令狀態字和控制字功能，提供高效控制方式； |
| 5、便捷的設備調試維護：具備一鍵還原功能，簡化設備的維護和調試過程； |
技術特性
| 1、TS-180在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站或從站及自定義協議（視具體的協議而定）； |
| 2、支持標準的PROFINET RT和IRT協議，通過PROFINET一致性認證； |
| 3、PROFINET支持的最多32個槽位，支持最大的輸入字節數為1440，最大的輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大?。斎胼敵鲎止?jié)數的長度可以通過TIA Portal或STEP 7等主站軟件設定； |
| 4、有3個串口，支持RS-232或者RS-485電氣接口； |
| 5、終端電阻：RS-485接口增加終端電阻，通過撥動開關可設； |
| 6、串口端支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）； |
| 7、串口參數： ①工作方式：半雙工； ②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選； ③數據位：7位、8位可選； ④校驗位：無、奇、偶、標志、空格可選； ⑤停止位：1、2位可選； |
| 8、Modbus主站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能； ②格式：RTU格式和ASCII格式； ③功能：寫命令連續輸出、禁止輸出或逢變輸出、輸出一次的可選擇功能； ④每個子網最多可配置100條Modbus命令； ⑤支持自動降級功能； ⑥支持I/O狀態字，監控Modbus讀寫命令狀態； ⑦ 支持控制字功能，開啟后可控制Modbus命令是否發送； |
| 9、Modbus從站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能； ②格式：RTU格式和ASCII格式； |
| 10、供電：24VDC(9V ~ 30V)，250mA(24V DC)； |
| 11、電磁兼容：CISPR 11 class A； |
| 12、內置靜電防護：15KV ESD；通信端口隔離：3KV； |
| 13、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）； |
| 14、防護等級：IP20； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2023.11.20 | |
| Datasheet V5.1 | Datasheet | 2023.11.20 | |
| 網關配置軟件 | 軟件 | 2025.02.17 | |
| GSDML (適用于V5.1和V5.0) | GSDML 文件 | 2023.11.20 | |
| GSDML （適用于V4.X和V3.X版本) | GSDML 文件 | 2023.11.20 | |
| TS-180在TIA Portal中的組態 | 其他 | 2021.02.25 | |
| TS-180配置視頻 | 其他 | 2021.02.25 | |
| TS-180博途組態視頻 | 其他 | 2023.04.06 |
相關產品
| 產品型號 | 以太網協議 | 串口協議(RS485） | 串口數量 | 連接設備數量 （Modbus主站或通用模式問答式） |
| TS-180 | PROFINET | Modbus RTU/ASCII/自由口協議 | 3（3串口全為RS232或RS485） | RS232：一對一連接； RS485：理論上最大31臺； |
TS-181 | PROFINET | Modbus RTU/ASCII/自由口協議 | 2（串口1為RS485，串口2為RS232） | 串口1+串口2最大連接4臺； 串口1單獨最大連接4臺； |
TS-182 | PROFINET | Modbus RTU/ASCII/自由口協議 | 1（串口為RS485） | 一對一連接 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

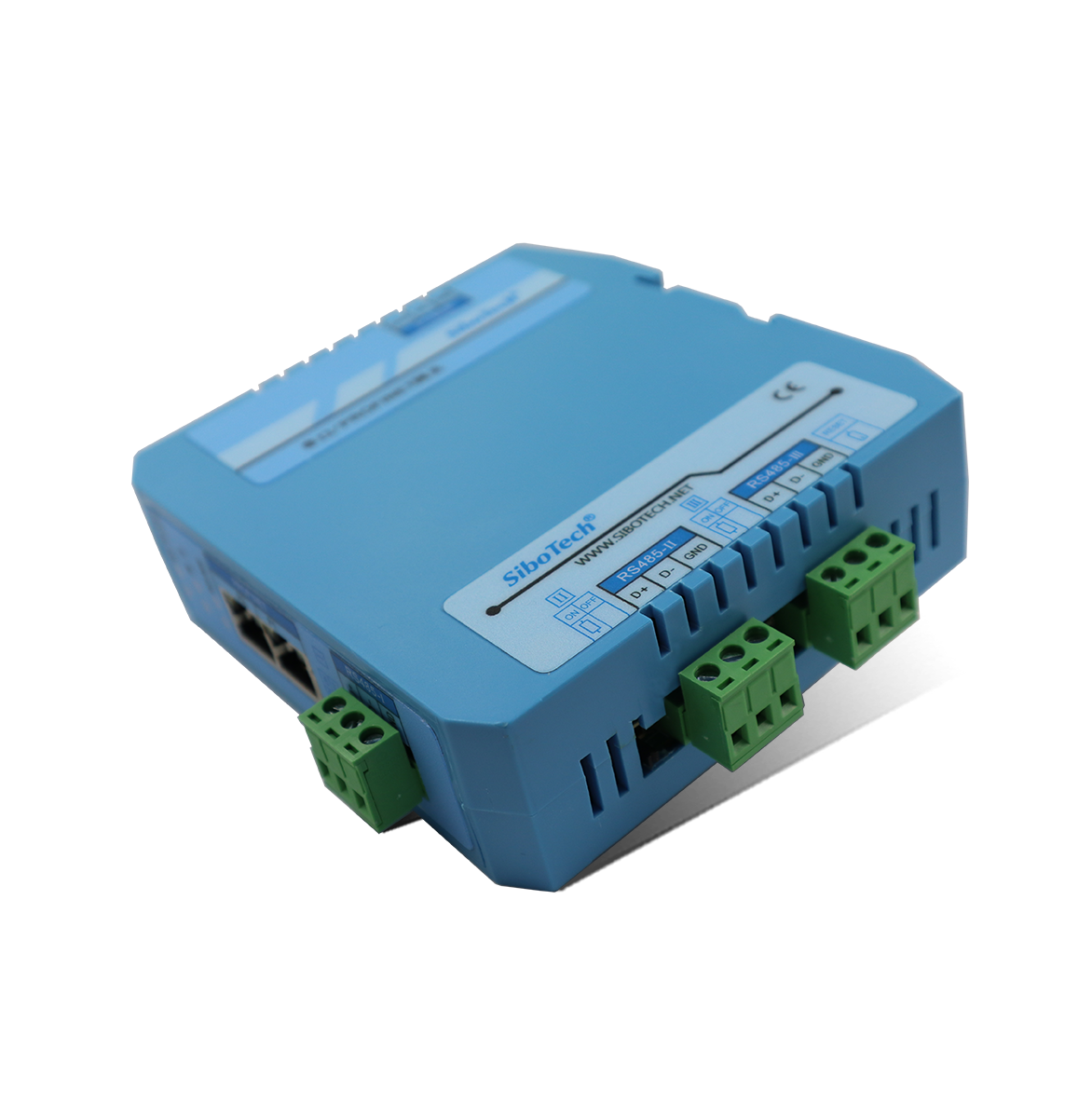

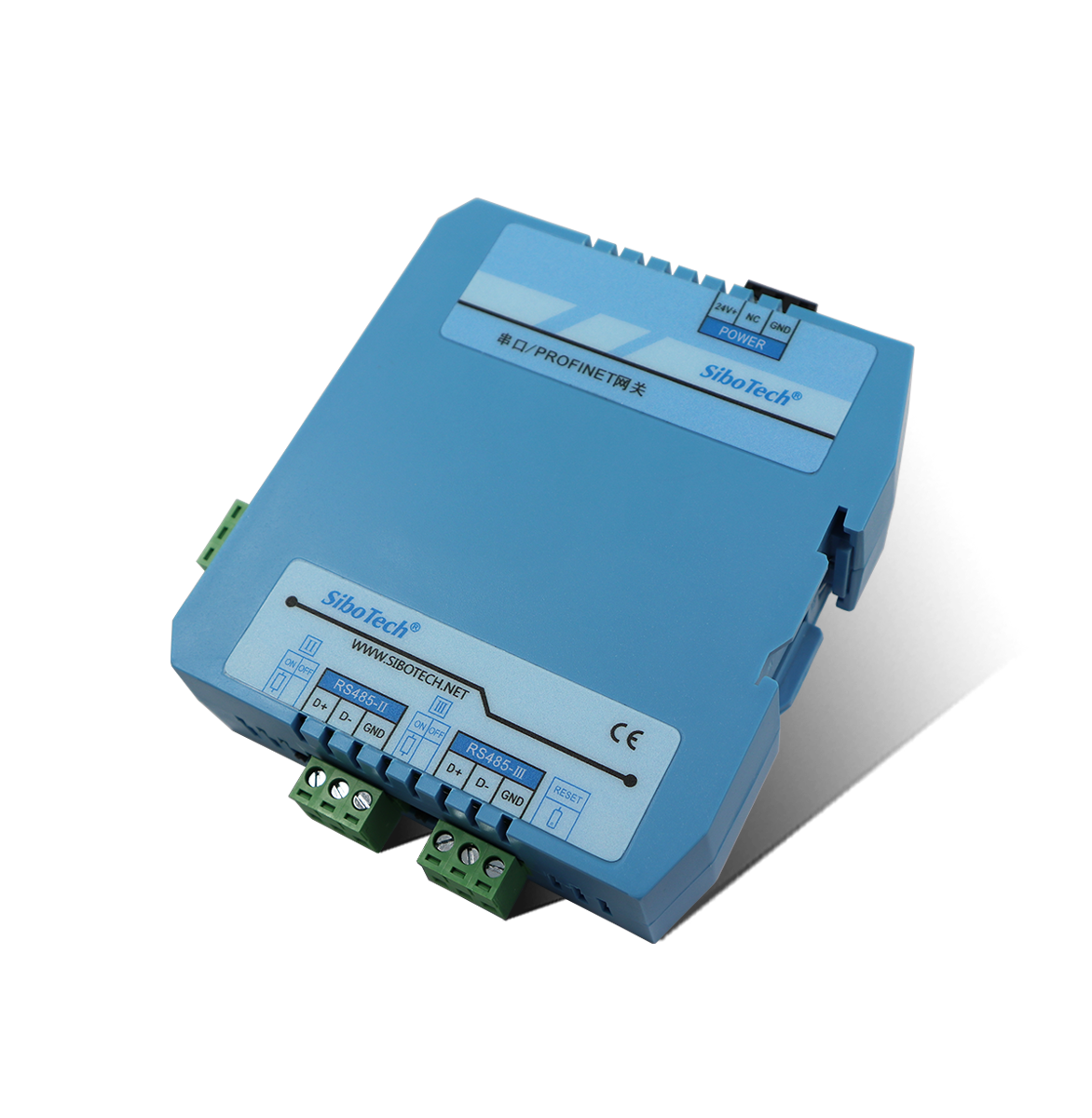

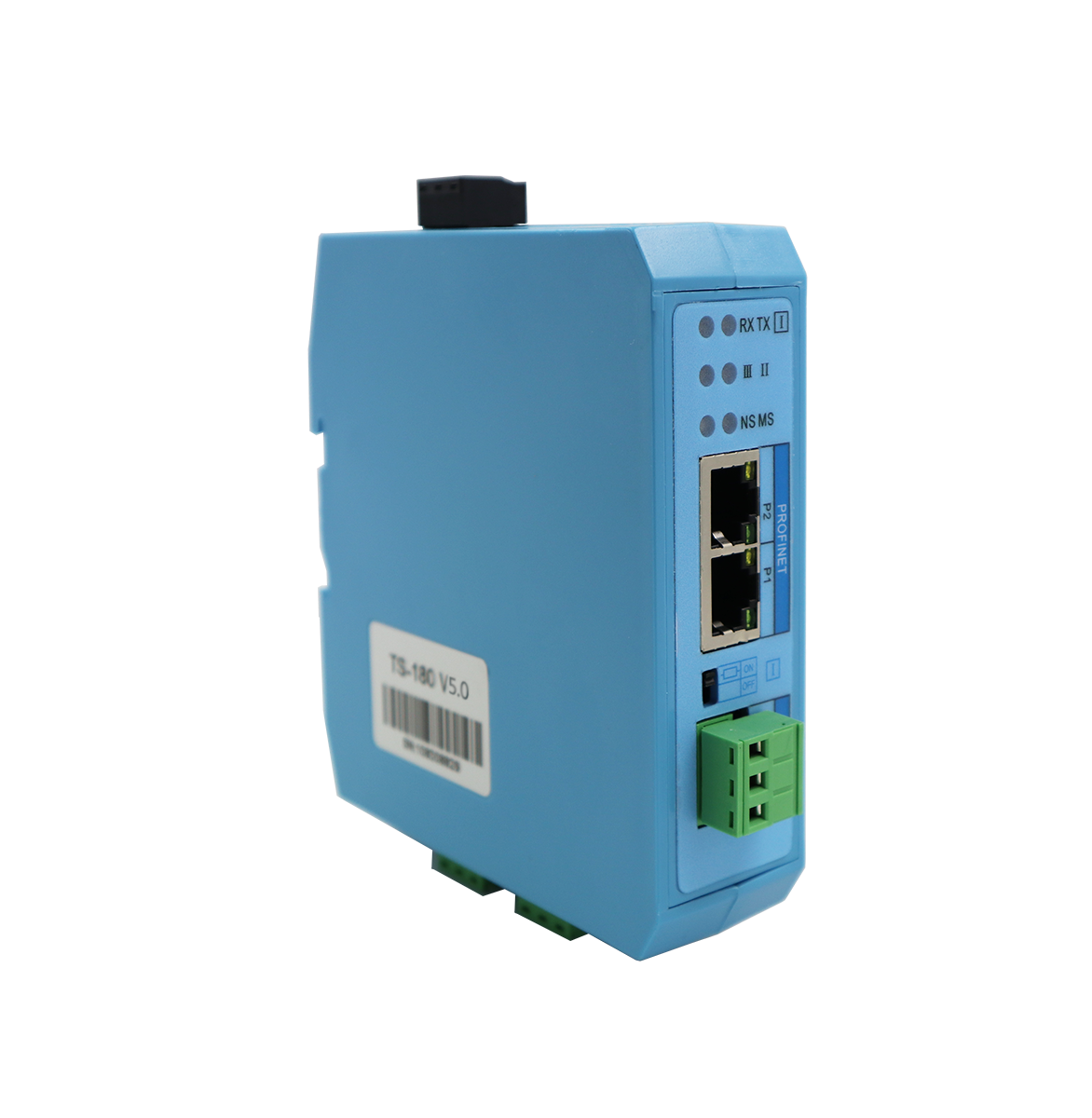

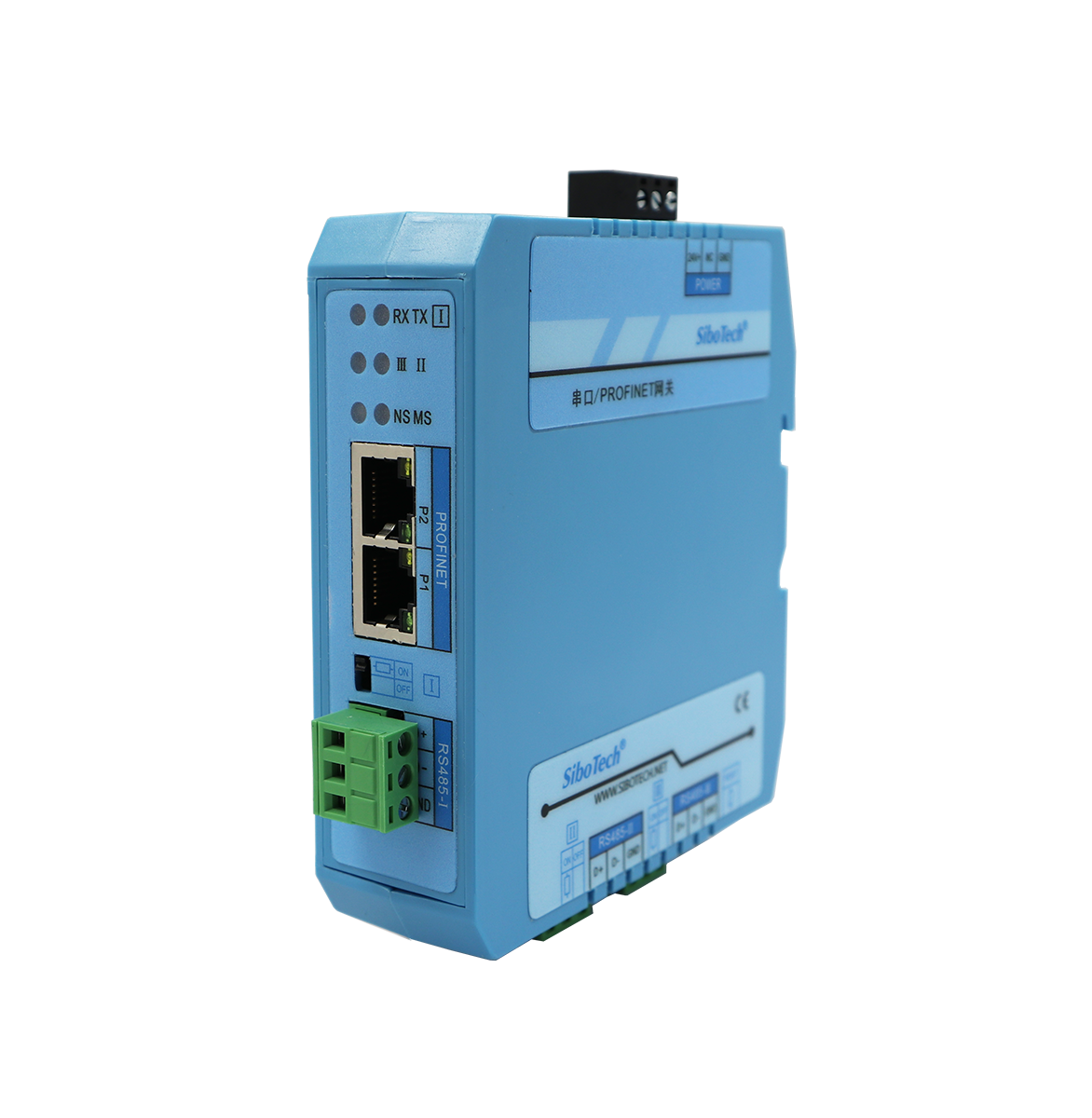

產品外觀
開發套件
相關案例
| 1、Modbus轉PROFINET網關TS-180快速實現軟啟動器和馬達保護器與西門子PLC的通信 |
| 2、通用串口轉PROFINET網關TS-180在鍋爐廠智能溫濕度監控系統中的應用 |
| 3、TS-180連接西門子PLC和工業稱重儀表 |
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | GSDML | 全部下載 |
| TS-180 V4.3 | |||||
| TS-180 V2.0 |
/
|
||||
| TS-180 V1.5 |
/
|
