通用串口（三路隔離） / PROFINET網關

型號：TS-180 V1.5 400 613 9938

基本說明：實現PROFINET網絡與串口網絡之間的數據通信，可連接多個具RS232/RS485/RS422接口(RS422接口需要訂貨時說明）的設備到PROFINET網絡，即將串口設備轉換為PROFINET設備

點擊這里最新版本

添加到收藏夾
產品特點
1、配置方便：用戶不必了解PROFINET IO和MODBUS技術細節，無需任何編程就可以完成對網關的配置；
2、應用廣泛：串口轉PROFINET IO智能網關與主流的PLC、DCS以及各種支持串口的Modbus設備都兼容；
3、功能強大：雙自適應的以太網網口，支持菊花鏈式連接，內置以太網交換功能；
4、調試方便：提供免費配置、調試軟件TS-123，支持雙向數據監視、支持命令狀態監視等；
技術特性
1、TS-180在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站或從站及自定義協議（視具體的協議而定）；
2、支持標準的PROFINET I/O協議；
3、PROFINET支持的最多32個槽位，支持最大的輸入字節數為384，最大的輸出字節數為384（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大?。斎胼敵鲎止?jié)數的長度可以通過STEP7設定；
4、有3個串口，支持RS-232或者RS-485電氣接口，串口3還支持RS-422電氣接口(RS422接口需要訂貨時說明）；
5、串口端支持的協議類型：MODBUS主站、MODBUS從站、自定義協議以及通用模式（接收式、問答式）；
6、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：8位；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
7、MODBUS主站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
③功能：寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能；
④每個主站最多可配置48條MODBUS命令；
8、MODBUS從站：
①功能碼：03H、04H、06H、10H號功能；
②格式：RTU格式和ASCII格式；
9、供電：24VDC（11V~30V）；
10、電磁兼容：CISPR 11 class A；
11、內置靜電防護：15KV ESD；通信端口隔離：3KV；
12、機械尺寸：40mm（寬）×125mm（高）×110mm（深）；
13、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2020.09.30
網關配置軟件 軟件 2020.12.18
GSDML V1.5文件 GSDML 文件 2020.09.30
TS-180配置說明 其他 2020.09.30
相關產品

串口轉PROFINET網關選型指南

產品型號 以太網端協議 串口協議(RS485） 串口數量 連接設備數量
（Modbus主站或通用模式問答式）
TS-180 PROFINET Modbus RTU/ASCII/自由口協議 3（3串口全為RS232或RS485） RS232：一對一連接；
RS485：理論上最大31臺；
TS-181 PROFINET Modbus RTU/ASCII/自由口協議 2（串口I為RS232，串口II為RS485） 串口1+串口2最大連接4臺；
串口2單獨最大連接4臺；
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

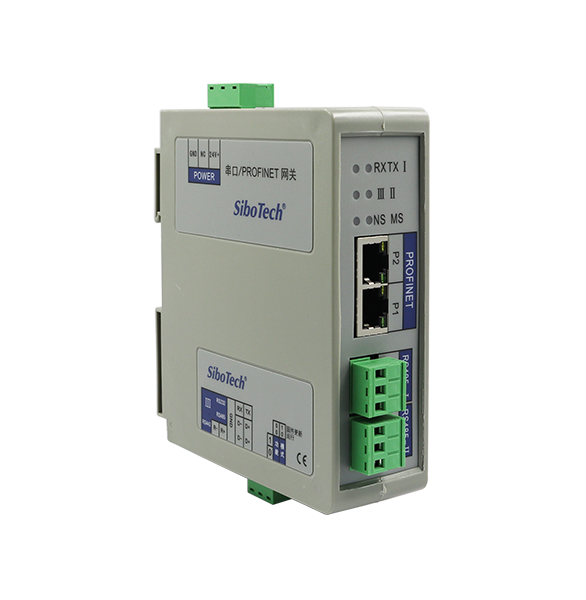

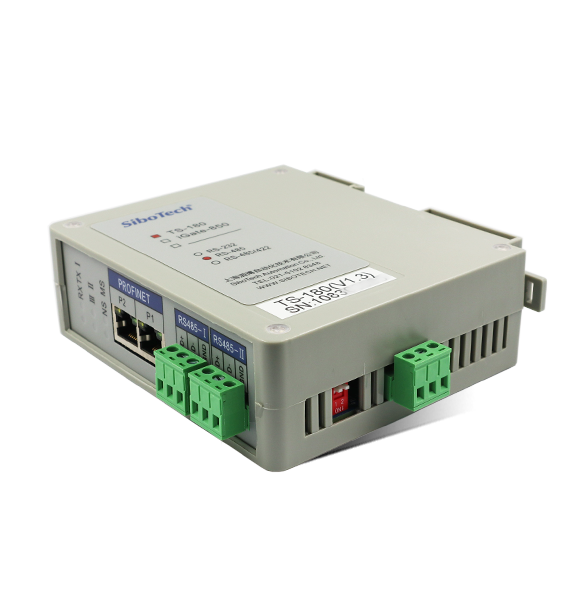

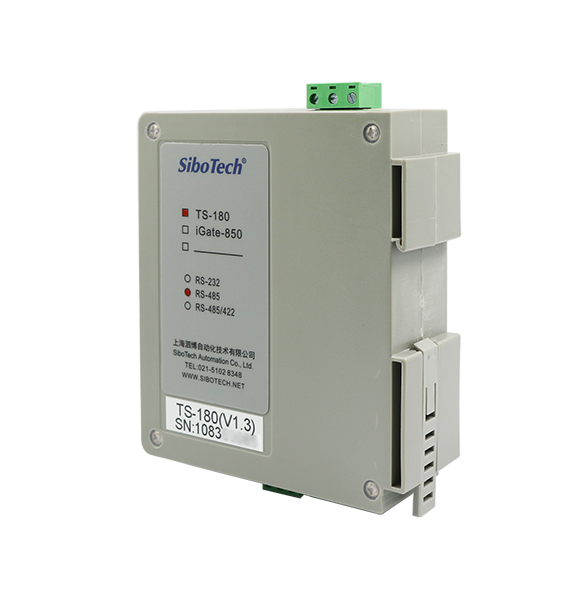

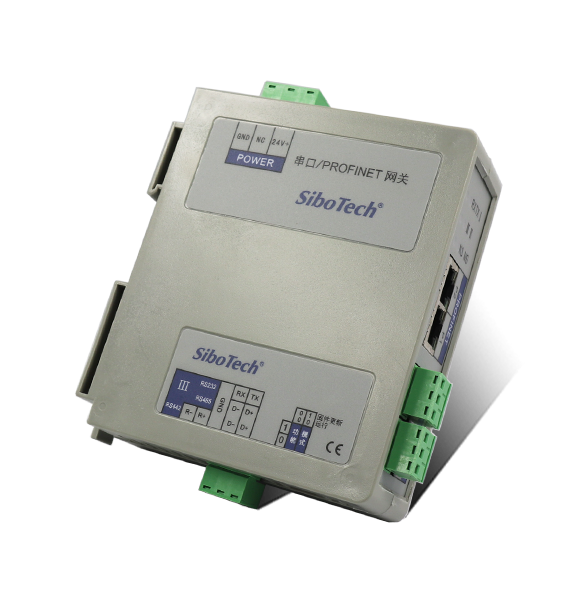

產品外觀
開發套件
相關案例
1、通用串口轉PROFINET網關TS-180在鍋爐廠智能溫濕度監控系統中的應用
2、TS-180連接西門子PLC和工業稱重儀表
