通用串口（三路隔離） / PROFINET網關

型號：TS-180 V4.3 400 613 9938

基本說明：TS-180在PROFINET一端為從站，串口端是3串口（全為RS232或全為RS485口），可作為Modbus主站/從站或連接其他自定義串口協議（視具體的協議而定）。即可連接多臺具有RS232或RS485接口的設備到PROFINET主站。

添加到收藏夾
產品特點
1、配置方便：用戶不必了解PROFINET IO和Modbus技術細節，無需任何編程就可以完成對網關的配置；
2、應用廣泛：串口轉PROFINET IO智能網關與主流的PLC、DCS以及各種支持串口的Modbus設備都兼容；
3、功能強大：支持雙以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能；
4、調試方便：提供免費配置、調試軟件TS-123，支持雙向數據監視、支持命令狀態監視等；
5、恢復出廠：支持一鍵還原，恢復出廠配置；
技術特性
1、TS-180在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站或從站及自定義協議（視具體的協議而定）；
2、支持標準的PROFINET I/O協議，通過PROFINET一致性認證；
3、PROFINET支持的最多32個槽位，支持最大的輸入字節數為384，最大的輸出字節數為384（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大?。?，輸入輸出字節數的長度可以通過TIA Portal或STEP 7等主站軟件設定；
4、有3個串口，支持RS-232或者RS-485電氣接口；
5、終端電阻：RS-485接口增加終端電阻，通過撥動開關可設；
6、串口端支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）；
7、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：7位、8位可選；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
8、Modbus主站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
③功能：寫命令連續輸出、禁止輸出或逢變輸出、輸出一次的可選擇功能；
④每個子網最多可配置100條Modbus命令；
⑤支持自動降級功能；
⑥支持I/O狀態字，監控Modbus讀寫命令狀態；
⑦ 支持控制字功能，開啟后可控制Modbus命令是否發送；
9、Modbus從站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
10、供電：24VDC(9V ~ 30V)，250mA(24V DC)；
11、隔離電源：串口 主數字電路 電源三方完全隔離，電源抗干擾能力強，安全性高；
12、電磁兼容：CISPR 11 class A；
13、內置靜電防護：15KV ESD；通信端口隔離：3KV；
14、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）；
15、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2023.03.29
Datasheet Datasheet 2023.07.03
網關配置軟件 軟件 2023.09.26
GSDML （適用于V4.5,4.3,4.2,4.1,4.0和V3.5,3.2版本) GSDML 文件 2022.11.20
TS-180在TIA Portal中的組態 其他 2021.02.25
TS-180配置說明 其他 2021.02.25
TS-180博途組態錄屏 其他 2023.04.06
相關產品

串口轉PROFINET網關選型指南

產品型號 以太網協議 串口協議(RS485） 串口數量 連接設備數量
（Modbus主站或通用模式問答式）
TS-180 PROFINET Modbus RTU/ASCII/自由口協議 3（3串口全為RS232或RS485） RS232：一對一連接；
RS485：理論上最大31臺；
TS-181 PROFINET Modbus RTU/ASCII/自由口協議 2（串口1為RS485，串口2為RS232） 串口1+串口2最大連接4臺；
串口1單獨最大連接4臺；
TS-182 PROFINET Modbus RTU/ASCII/自由口協議 1（串口為RS485） 一對一連接
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

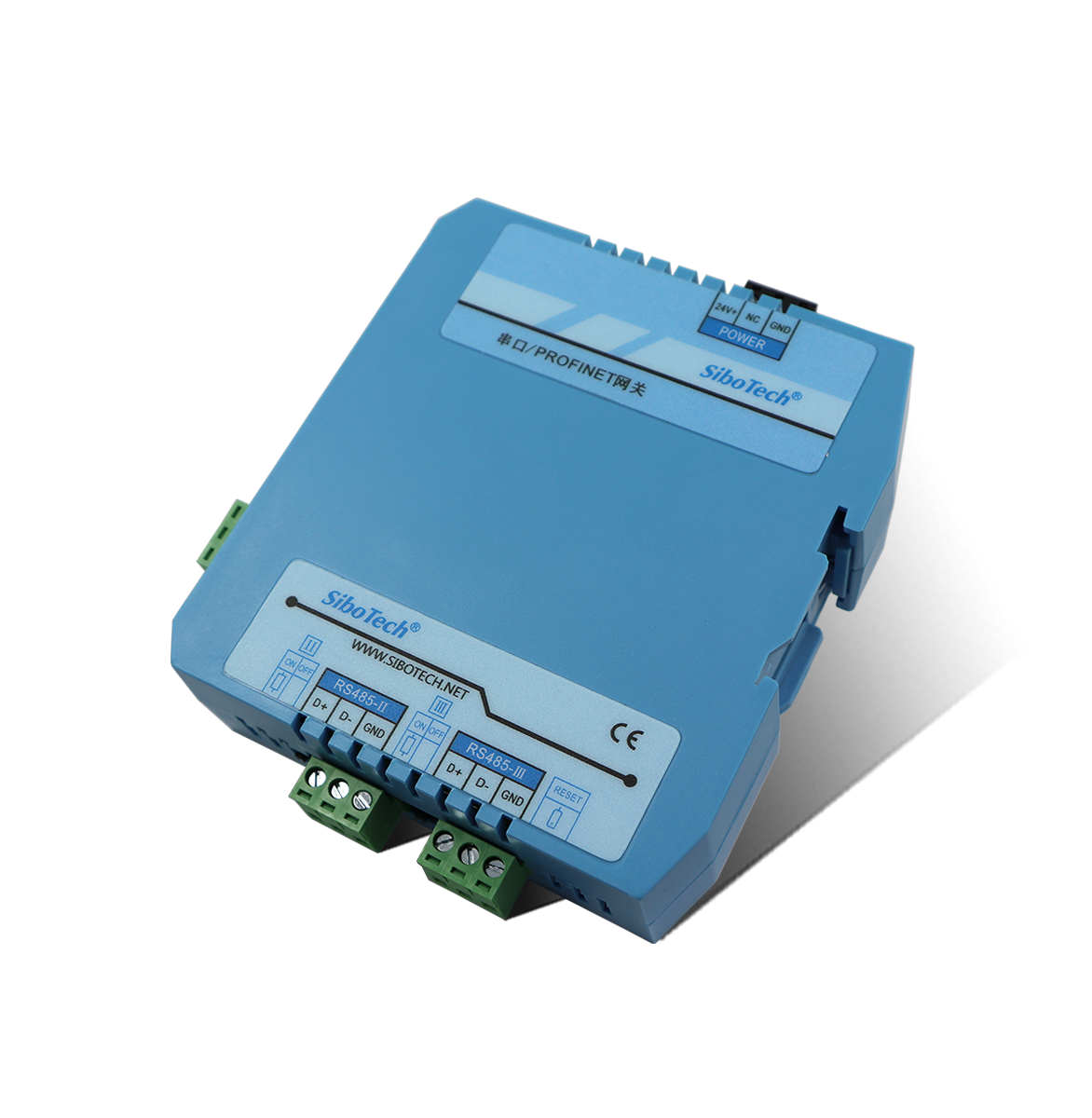

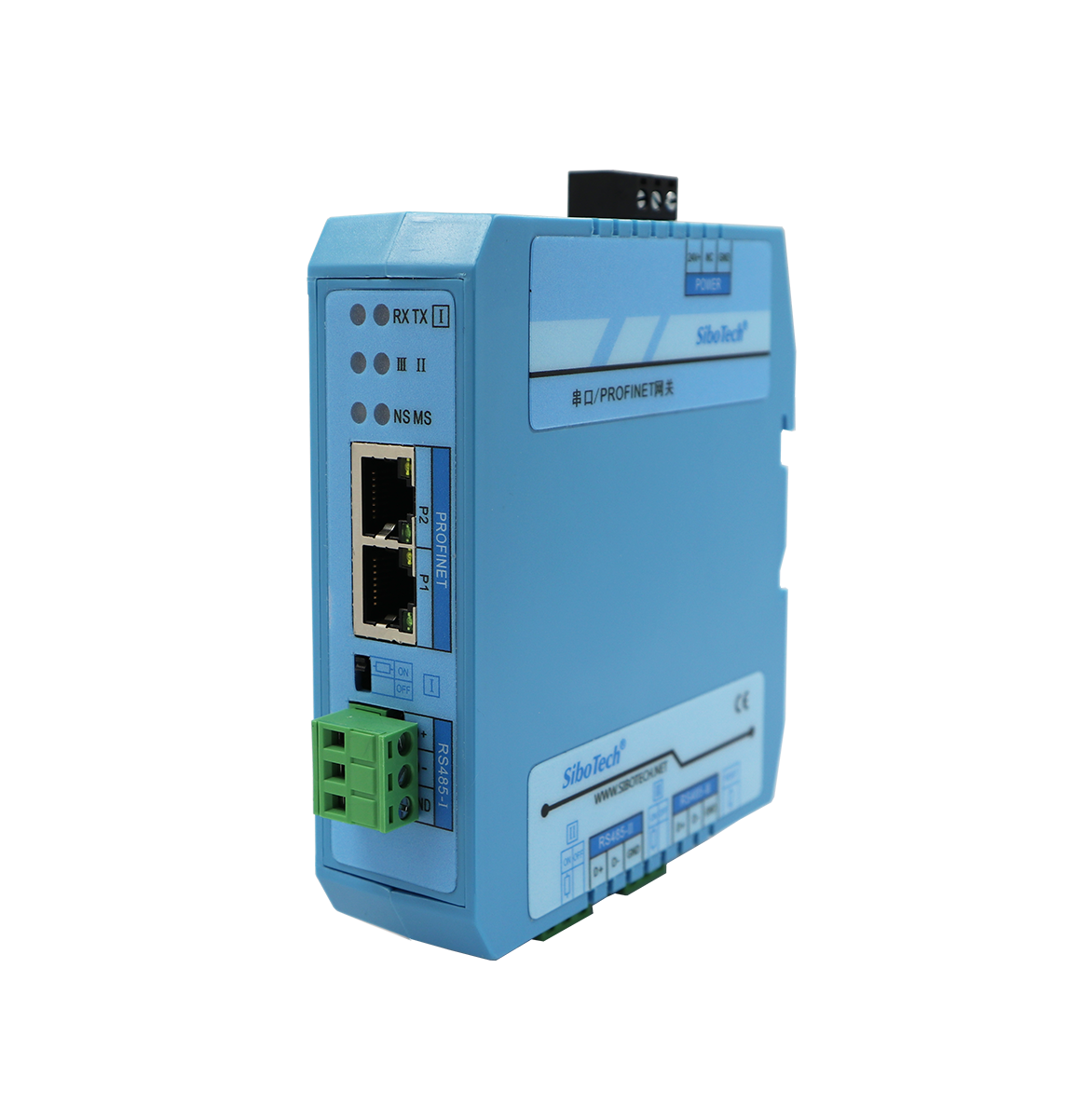

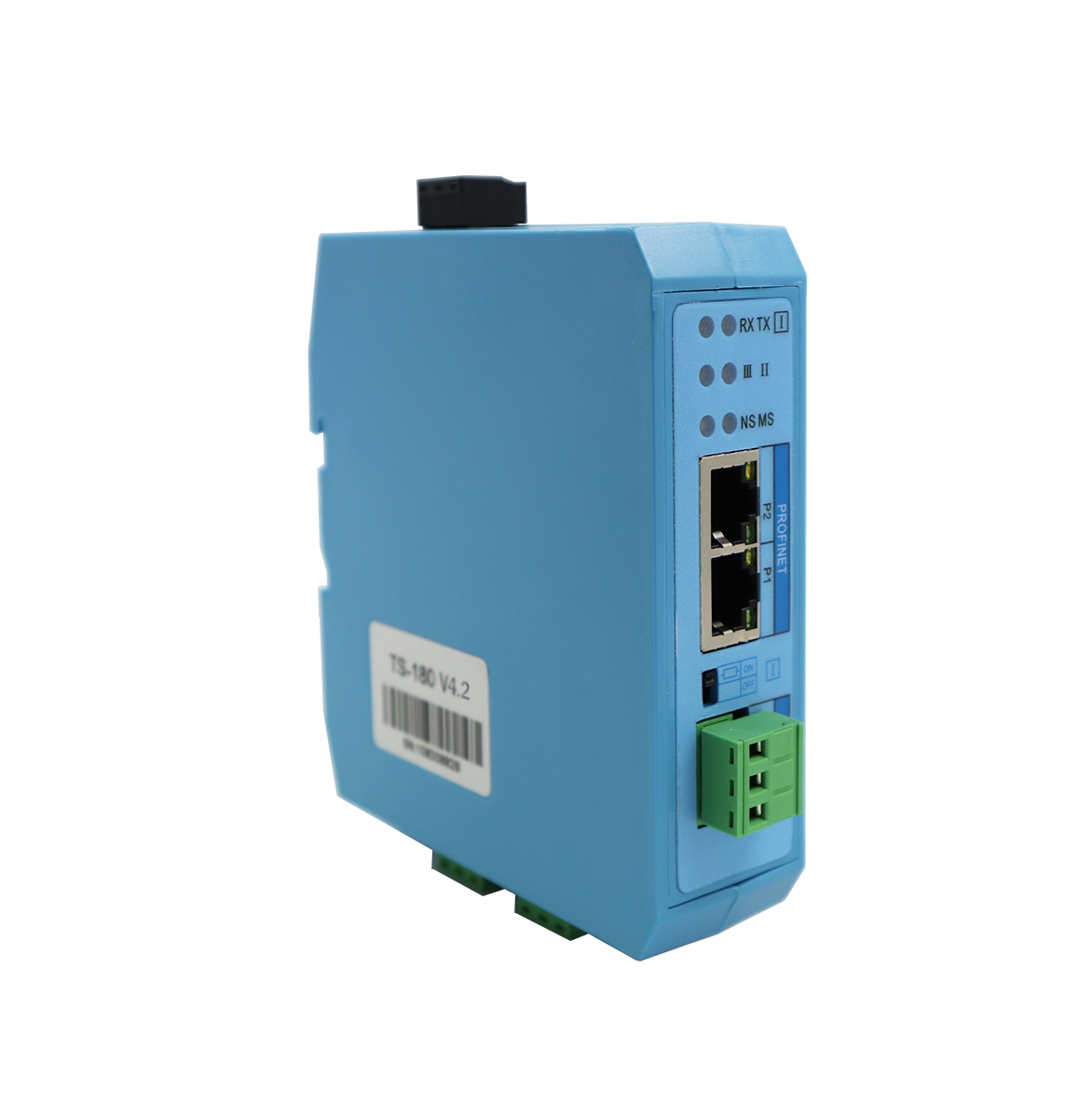

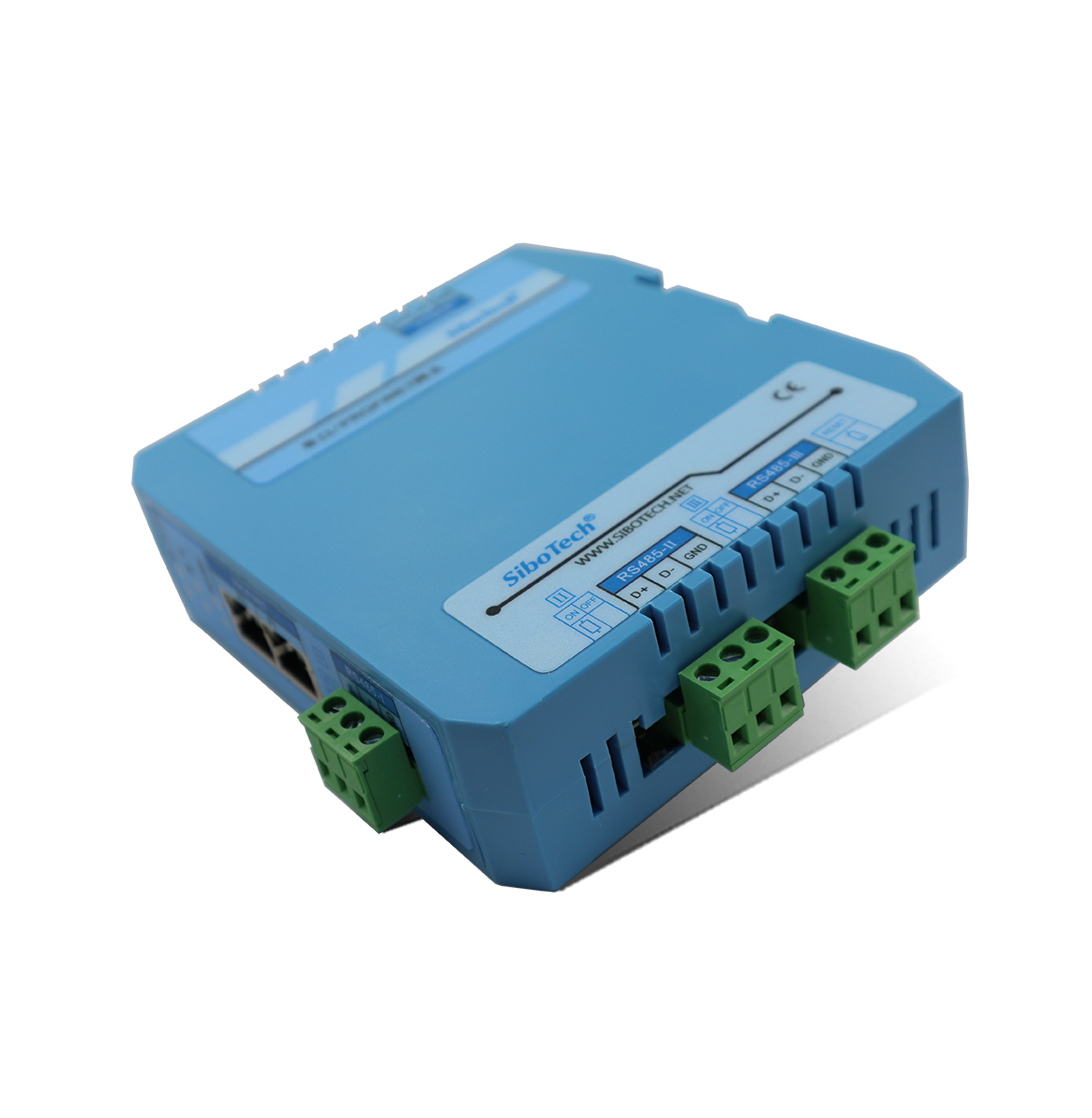

產品外觀
