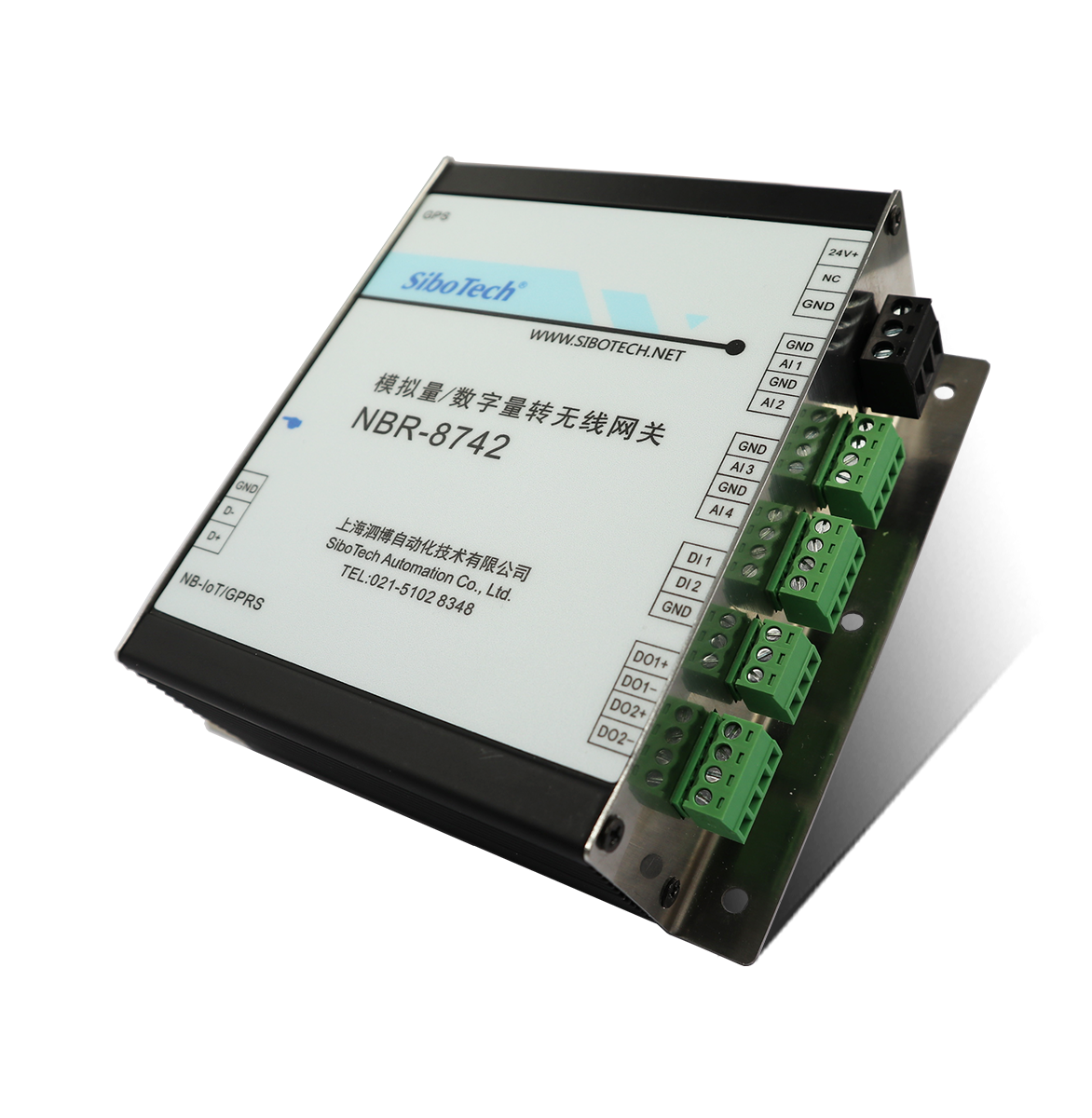

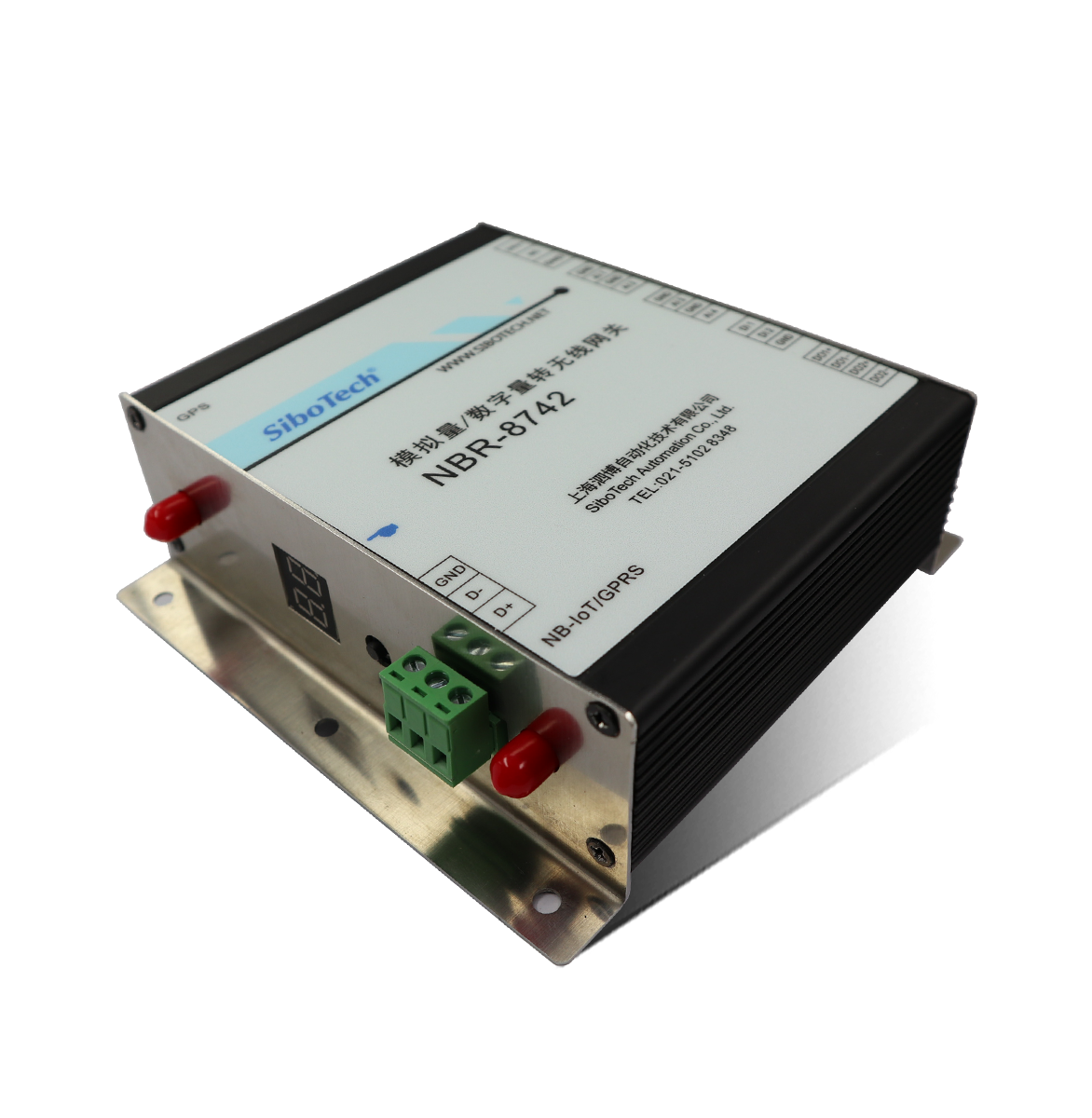

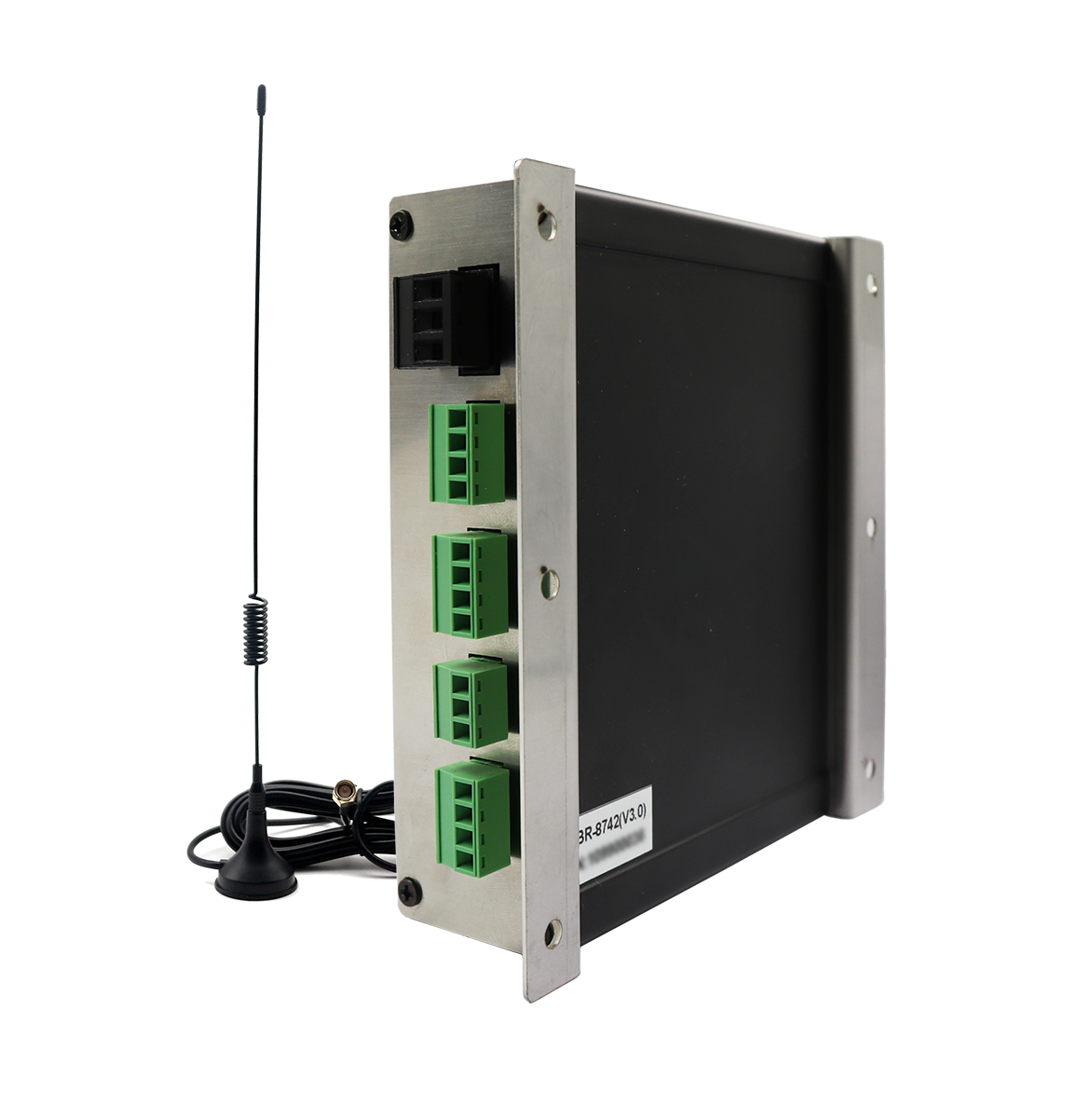

模擬量/MQTT網關
型號：NBR-8742 400 613 9938
基本說明：NBR-8742是一款模擬量/數字量無線數據遠程監控終端，無線端支持MQTT協議，可將模擬量/數字量設備通過NB-IOT/GPRS等連接至各大物聯網及云平臺(支持阿里云IoT、百度天工、AWS IoT、博凱云等。
停產，原客戶支持請聯系sales@sibotech.net
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、支持將壓力、差壓、溫度、流量等儀表（4-20mA標準信號）數據傳送到云端 ①模擬量——支持四路模擬量采集，AI1~3通道支持采集4~20mA模擬量，AI4支持采集0~30V模擬量，其中，AI1~3采集精度為1‰；通道AI4電壓采集通道采集精度為2‰； ②數字量輸入——兩路數字量輸入； ③數字量輸出——支持兩路數字量輸出，可用于云端或現場控制設備關斷； |
| 2、支持物聯網協議MQTT，支持NB-IOT和GPRS兩種無線網絡； |
| 3、無線端主動連接遠端服務器，并有連接探測和自動重連功能； |
| 4、數據發送間隔可設，節省無線流量費用； |
| 5、支持GPS定位，實時查看設備位置信息； |
| 6、低功耗，具有靈活的節能管理功能，定時睡眠（周期可設置）適用于太陽能電池板供電、鋰離子電池，支持低電壓報警； |
| 7、支持遠程更新配置，遠程重啟； |
| 8、工業級的可靠性，實時監控模塊狀態，故障自復位； |
技術特性
| 1、無線模塊 ①支持協議及工作頻段：支持GPRS 900 MHz/1800 MHz，F(xiàn)DD-LTE B1/B3/B5/B8； ②數據傳輸速率：NB-IOT 上行至66Kbps，下行至34Kbps； GPRS 上行至85.6Kbps，下行至85.6Kbps； ③SIM卡：支持3V/1.8V Micro SIM卡； ④天線：支持 Hirose U.FL-R-SMT-1(80) 50 ohm 天線連接器； |
| 2、數據采集端口 接口類型：模擬量采用3.81mm四針端子，AI1~2為一組，AI3~4為一組； 數字量輸入采用3.81mm三針端子； 數字量輸出采用3.81mm四針端子； AI1~3通道支持4~20mA模擬信號采集； AI4通道支持0~30V模擬信號采集； 支持兩路數字量輸入； 支持兩路數字量輸出； |
| 3、AI口 ① 接口類型：3.81mm四針端子，AI1~2為一組，AI3~4為一組； ② AI數量：四路AI； ③ 信號采集：AI1~3通道支持4~20mA模擬信號采集，AI4通道支持0~30V模擬信號采集； |
| 4、DI口 ① 接口類型：3.81mm三針端子； ② DI數量：兩路數字量輸入； |
| 5、DO口 ① 接口類型：3.81mm四針端子； ② DI數量：兩路數字量輸出； |
| 6、配置端口：采用RS485進行配置 |
| 7、整機供電及防護安裝 ① 供電：DC 24V（9-28V）； ② 功耗：，待機模式：3mA；非待機模式：28mA； ③ 工作環境溫度：-30℃ ~ 60℃，相對濕度：5% ~ 95%（無凝露）； ④ 機械尺寸：37.5mm（寬）× 129mm（高）× 100mm（深）； ⑤ 安裝方式：掛壁安裝； ⑥ 防護等級：IP20。 |
