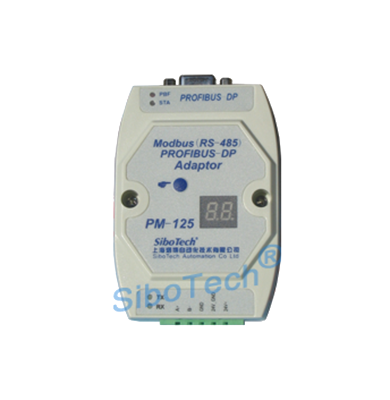

串口/PROFIBUS DP 適配器（臥式）

型號：PM-125 V2.1 400 613 9938

基本說明：適用于點對點連接，將一個具有RS485接口的設備（如馬達保護器、變頻器等）轉換成一個PROFIBUS DP總線接口設備。類似于亞當模塊的外殼，安裝方便、結構緊湊。

添加到收藏夾

產品特點

1、應用廣泛：具有RS485接口的設備多可以使用本產品實現與現場總線PROFIBUS的互連。如：具有Modbus協議接口或者用戶自定義協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；
2、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信；
3、適合配套，最終用戶免配置：與用戶設備配套，可在出廠前配置完成 Modbus到PROFIBUS DP之間的數據映射關系，或者串口等參數配置，并下載固化到適配器中。無需告知最終用戶關于Modbus/串口的任何技術細節，如同用戶設備自身支持PROFIBUS DP。一次配置完成，可無需更改配置文件，以后處處使用；

技術特性

1、PM-125適配器在PROFIBUS側是一個PROFIBUS DP從站，在RS485側是Modbus主站或通用模式；
2、作為Modbus主站，最多可配置48條Modbus命令；
3、PM-125適配器作為通用模式，支持字符超時、字符個數、分隔符控制方式，具有自動發送功能；
4、使用簡單：用戶不必了解PROFIBUS DP和Modbus技術細節，即可通過免費軟件PMA-123進行配置；
5、PROFIBUS DP從站，波特率自適應，最大波特率12M；
6、便于設備制造商使用，配置無需STEP7軟件和PLC；
7、 PROFIBUS 輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出： ① Max Input Bytes ≤168 Bytes ② Max Output Bytes ≤168 Bytes ③ Max Data Bytes ≤336 Bytes
8、工作環境溫度：-40℃ ～ 70 ℃；
9、相對濕度： 5 ～ 95% （無凝露）；
10、供電：24VDC（11V ～ 30V），80mA（24V DC）；
11、機械尺寸：100mm（高）×70mm（寬）×25mm（深）；
12、安裝：35mm導軌；
13、防護等級：IP20；

快速應用指南

1、Step 1：連接PC

將PM-125的Mdobus(RS485)端口連接PC機的COM口，因?yàn)镻C機的COM口是RS232口，所以在這里需要使用RS232/RS485轉換器（如RS-25）。

2、 Step 2：軟件配置PM-125

給PM-125上電，雙擊配置按鈕，進入菜單模式（CF閃爍），長按按鈕超過2.5s，進入配置模式（CF常亮），用戶可以使用配置軟件PMA-123配置Modbus掃描命令。配置好后長按按鈕超過2.5s或者重新給PM-125上電使配置生效并進入正常通信模式。

3、Step 3：設置PROFIBUS DP地址狀態

雙擊按鈕進入菜單模式，再單擊按鈕顯示Ad閃爍，長按按鈕超過2.5s進入設置PROFIBUS DP地址狀態（數碼管高位閃爍，低位常亮），單擊按鈕數字加一，長按按鈕超過2.5s切換到設置低位地址狀態，單擊按鈕數字加一，長按按鈕超過2.5s保存新地址并使新地址生效。

4、Step 4：GSD文件導入

把GSD文件導入到您的PROFIBUS組態軟件。

5、Step 5：輸入輸出映射

在PROFIBUS組態軟件中，根據你的需要將PM-125相應的輸入輸出映射到PLC或其它設備的內存中。

6、Step 6：檢查端口的接線

給PM-125斷電。用PROFIBUS連接線將PM-125連接到PROFIBUS網絡，使用RS232/RS485/RS422連接線將PM-125與串口設備相連接。

圖1.1 串口引腳接線

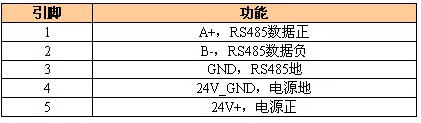

圖1.2 串口引腳功能表

圖2.1 DP口引腳接線

圖2.2 DP口引腳功能表

典型應用

測試指南

下載資料

文件	類型	發布時間	下載
中文產品手冊	說明書	2018.05.28
網關配置軟件	軟件	2018.05.28
GSD文件	GSD 文件	2018.05.28
PM-125快速應用指南	其他	2018.05.28

端口定義

數據交換

STEP7讀寫適配器

一、PM-125支持的長度完整的數據塊如下所示：
1、2 Words Input Consistent；
2、4 Words Input Consistent；
3、8 Words Input Consistent；
4、16 Words Input Consistent；
5、2 Words Output Consistent；
6、4 Words Output Consistent；
7、8 Words Output Consistent；
8、16 Words Output Consistent；
二、PM-125支持的字完整的數據塊如下所示：
1、4 Words Input，4 Words Output；
2、8 Words Input，8 Words Output；
3、16 Words Input，16 Words Output；
4、32 Words Input，32 Words Output；
5、64 Words Input，64 Words Output；
6、1 Byte Input；
7、1 Word Input；
8、8 Words Input；
9、1 Byte Output；
10、1 Word Output；
11、8 Words Output；
三、在Step7編程時須采用打包式發送與接收。打包式發送與接收主要用到SFC15（打包發送）和SFC14（打包接收）。
四、注：強烈建議在使用串口協議通用模式時，使用長度完整的數據塊，以保證串口幀的完整性！
