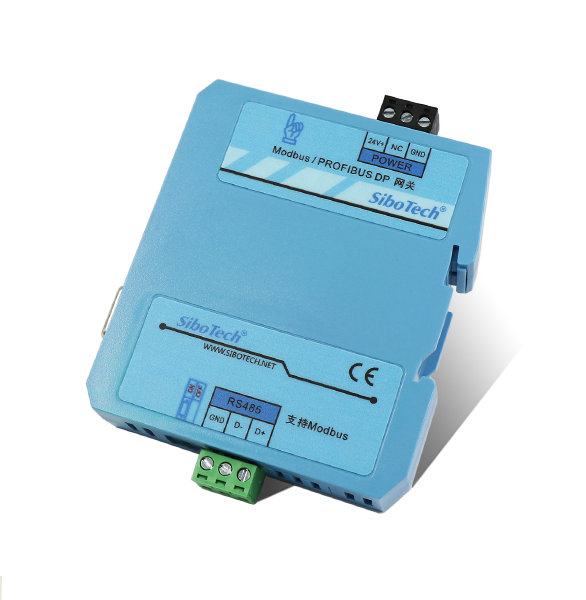

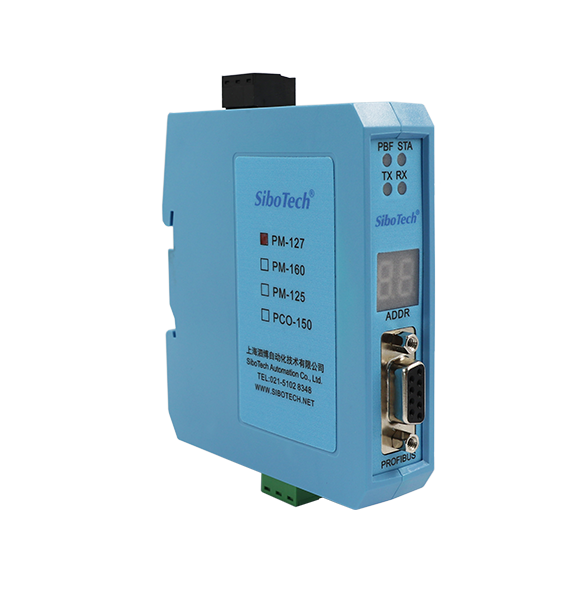

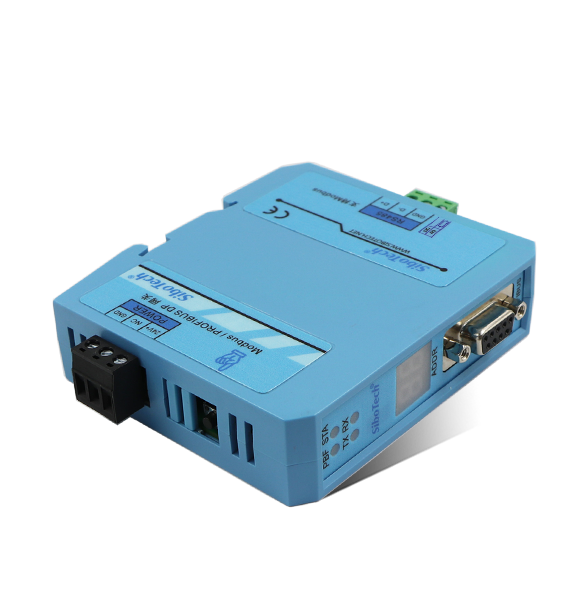

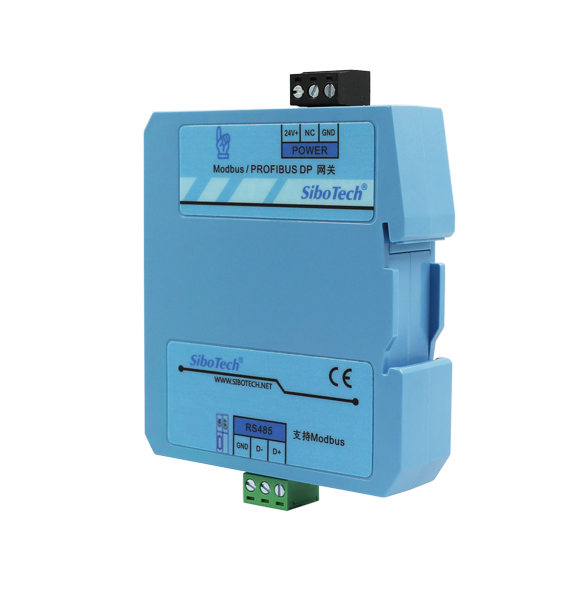

Modbus/PROFIBUS DP網關

型號：PM-127 400 613 9938

基本說明：PM-127在PROFIBUS DP端為從站，串口端是一個RS485接口，可以為Modbus主站/從站。即可連接多個Modbus RTU/ASCII（RS485）接口的設備到PROFIBUS DP主站。

添加到收藏夾
產品特點
1、應用廣泛：凡具有RS485接口的Modbus RTU/ASCII協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。如：具有Modbus協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、 智能現場測量設備及儀表等等；
2、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信；
3、透明通信：用戶可以按照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的數據透明通信。
4、安全穩定：網關帶有隔離電源，抗干擾能力強安全性高；內置終端電阻，保障通訊穩定
5、配置方便：所有配置參數均在DP主站組態時配置，無需安裝獨立配置軟件
技術特性
1、 支持PROFIBUS DPV1協議；
2、 PROFIBUS DP側為從站，波特率自適應，最大波特率12Mbps；
3、 PROFIBUS 輸入/輸出數量可自由設定，最大PROFIBUS輸入/輸出：
（1）Max Input Bytes ≤244 Bytes；
（2）Max Output Bytes ≤244 Bytes；
（3）Max Data Bytes ≤488 Bytes；
4、 串口側是Modbus主站、Modbus從站可選，串口支持RS485, RS-485接口增加終端電阻，通過撥動開關可設；
5、 串口波特率支持：300bps~115.2Kbps可選；8位數據位；校驗位(偶、奇、無、標記、空格)可選；停止位（1、2）可選；
6、 作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命令；
7、 作為Modbus從站，支持Modbus寄存器地址3區（3xxxx）、4區（4xxxx）、0區（0xxxx）和1區（1xxxx）；其中，3區支持功能碼04H；4區支持功能碼03H、06H、10H；0區支持功能碼01H、05H、0FH；1區支持功能碼02H；
8、 控制狀態：作為Modbus主站，PROFIBUS端可以允許和禁止Modbus命令的發送；
9、 狀態監視功能：
作為Modbus主站，PROFIBUS端可以監視Modbus命令狀態；
作為Modbus從站，Modbus端可以監控DP端通斷狀態；
10、 Modbus端支持超時清零和保持的功能；
11、 Modbus主站支持“自動降級”功能；
12、供電：24VDC（18V-30V），120mA（24V DC典型值）；
13、隔離電源：串口 主數字電路 電源三方完全隔離，電源抗干擾能力強，安全性高；
14、 工作環境溫度：-40℃ ~ 70℃, 相對濕度5% ~ 95%（無凝露）；
15、 外形尺寸：25mm（寬）×100mm（高）×90mm（深）；
16、 安裝：35mm導軌；
17、 防護等級：IP20；
