HART/PROFIBUS DP網關

型號：HPM-610 400 613 9938

基本說明：實現HART設備與PROFIBUS DP總線系統的互聯。
停產，原客戶支持請聯系400 613 9938

添加到收藏夾
產品特點
1、應用簡單：用戶只需參考產品手冊及應用實例，根據要求配置即可在短時間內實現通信；
2、功能強大：可配置PROFIBUS與HART的互聯、Modbus與HART的互聯以及RS232或RS485與HART的透明傳輸；
3、豐富的調試功能：配置軟件支持HART從站設備的診斷和調試，方便用戶的通信測試；；
技術特性
1、支持1個HART通道，HART通道支持連接的HART從站設備多達15個；
2、HART側可配置為第一主站或第二主站，支持突發模式，支持長短幀格式，支持所有HART命令；
3、HART輸入數據緩沖區達1600byte，輸出數據緩沖區達1000byte，每通道最多可配置128條命令，每條命令可配置為4種輸出方式：輪詢輸出、逢變輸出、初始化輸出、不輸出；
4、HART從站設備連接方式可選擇內部或外部采樣電阻；
5、通過配合配置軟件HT-123可實現HART命令的監控和調試等功能；
6、PROFIBUS 輸入/輸出數量可自由設定，可實現協議最高的PROFIBUS輸入/輸出：
① Max Input Bytes ≤244 Bytes；
② Max Output Bytes ≤244 Bytes；
③ Max Data Bytes ≤488 Bytes；
7、支持PROFIBUS DP從站，波特率自適應，最大波特率12M；
8、支持PROFIBUS DP輸入數據多誤清零或者保持功能；
9、串口側可配置為Modbus從站或通用模式，接口是RS232、RS485、RS422可選，波特率：300、600、1200、2400、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
10、供電：24VDC（9V-30V），80mA（24V DC）；
11、工作環境溫度：-20℃ ～ 60 ℃, 濕度5%～95%（無凝露）；
12、機械尺寸：40mm（寬）×125mm（高）×110mm（深）；
13、防護等級：IP20；
14、安裝：35mm導軌；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.01.30
HART協議命令 說明書 2022.04.15
網關配置軟件 軟件 2022.04.27
GSD文件 GSD 文件 2019.01.30
HART協議命令 其他 2019.01.30
相關產品

HART網關選型指南

產品型號 HART口通道數 串口協議 PROFIBUS DP 以太網協議
HPM-610 單通道
RS485/422/232
Modbus從站		 DP V0 ——
HTM-611 —— ——
HME-615 —— —— Modbus TCP從站
HEI-612 —— —— EtherNet IP從站
HTM-631 三通道 RS485
Modbus從站		 —— ——
HME-635 —— —— Modbus TCP從站
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

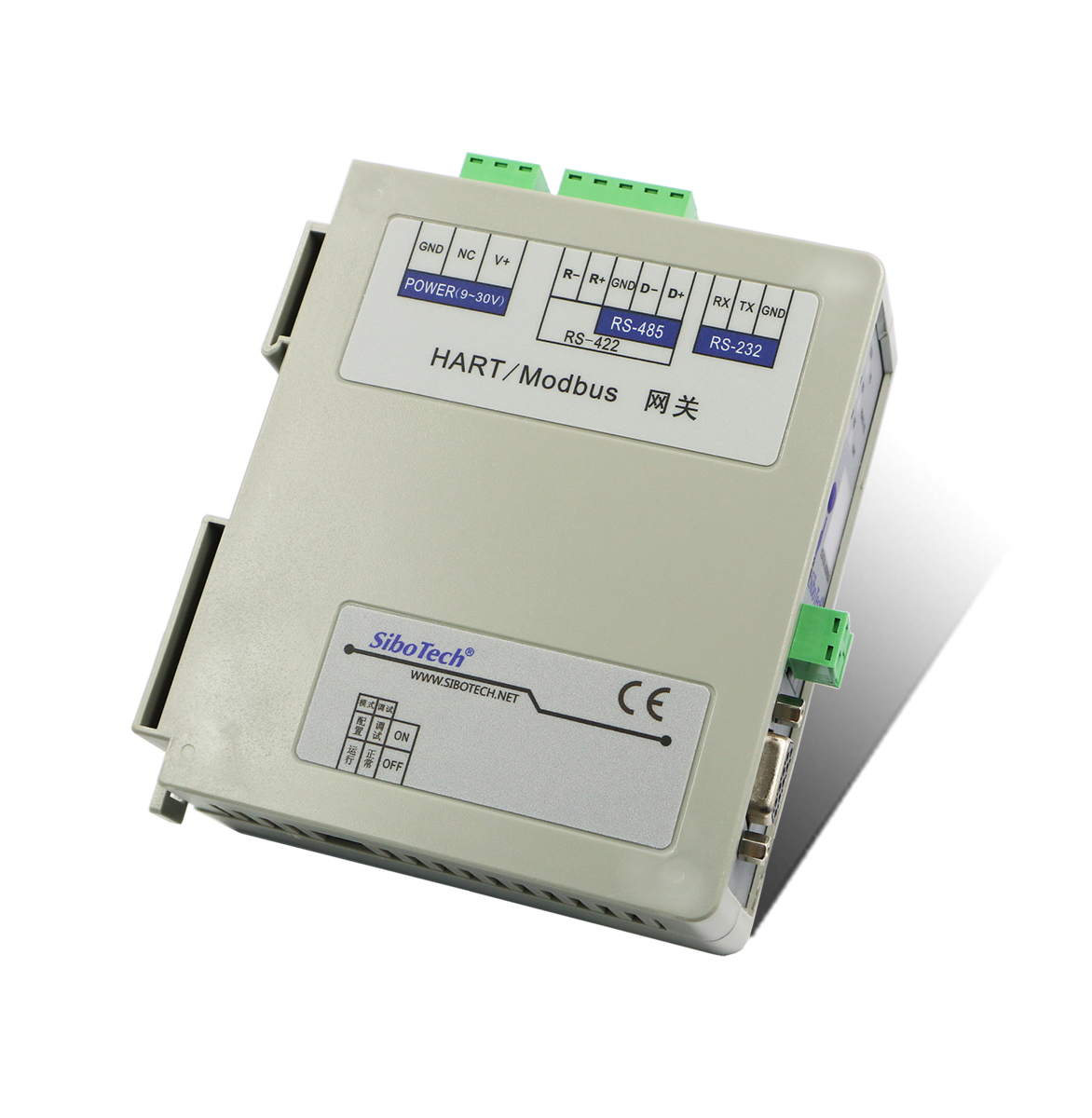

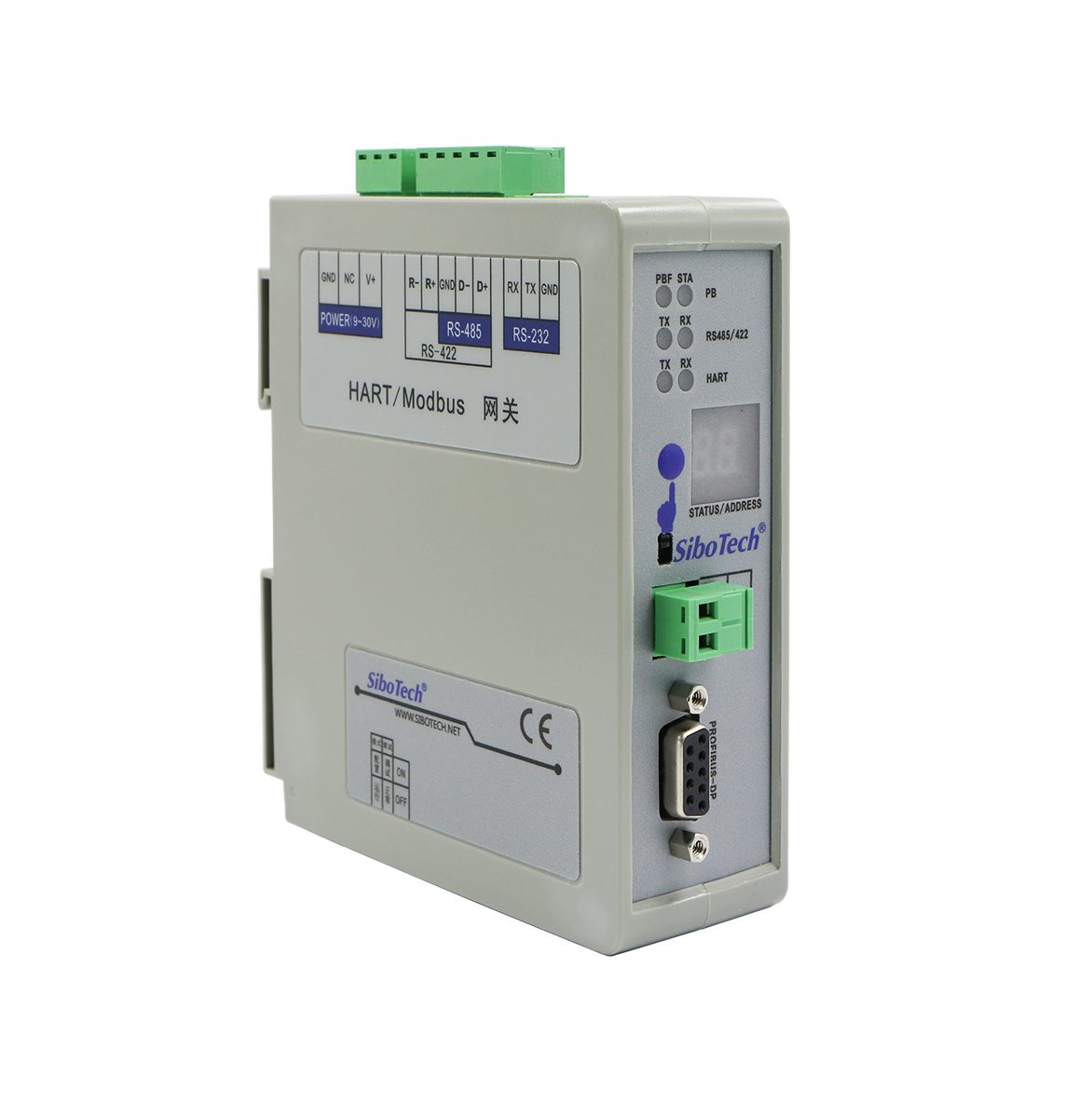

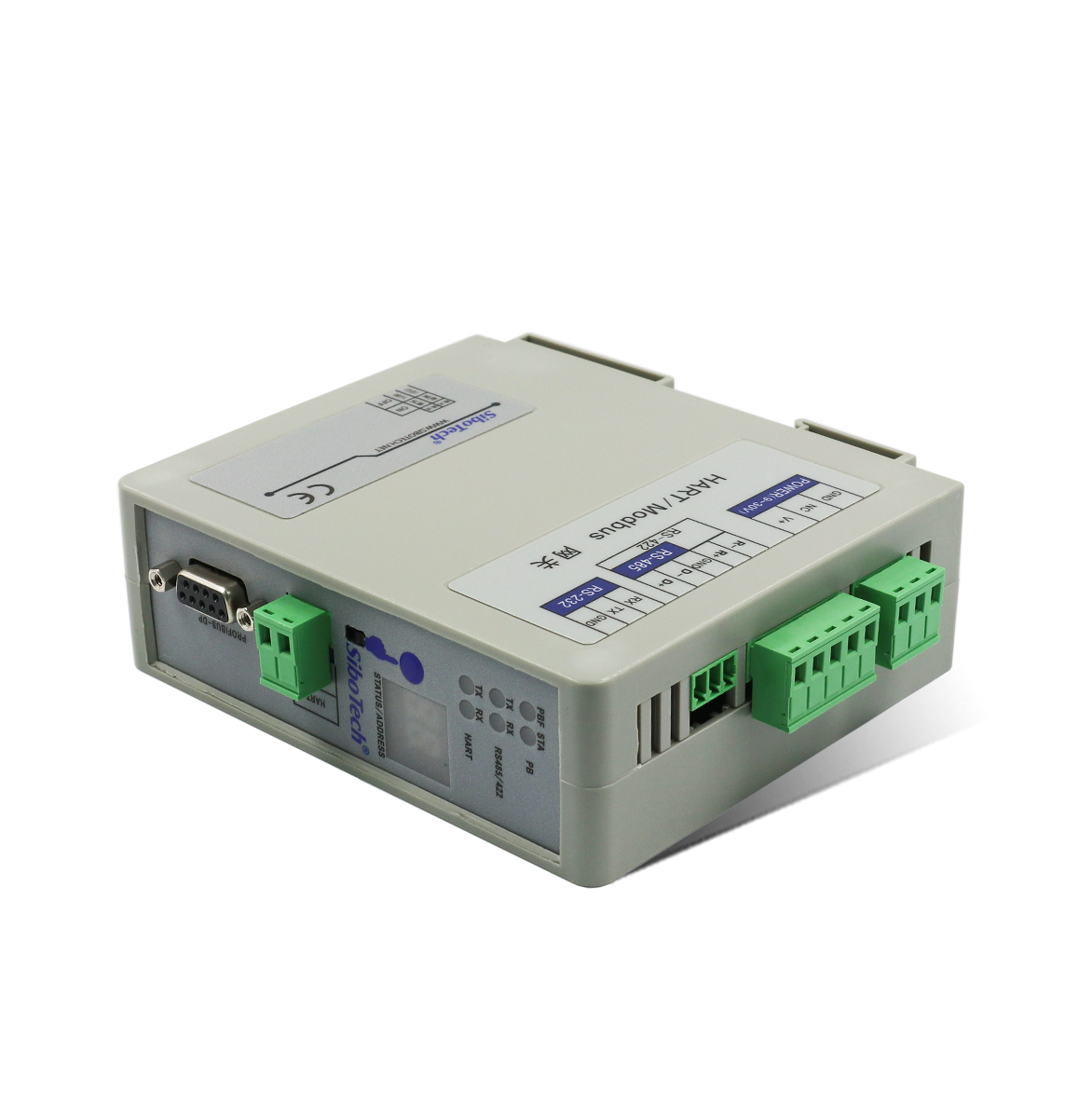

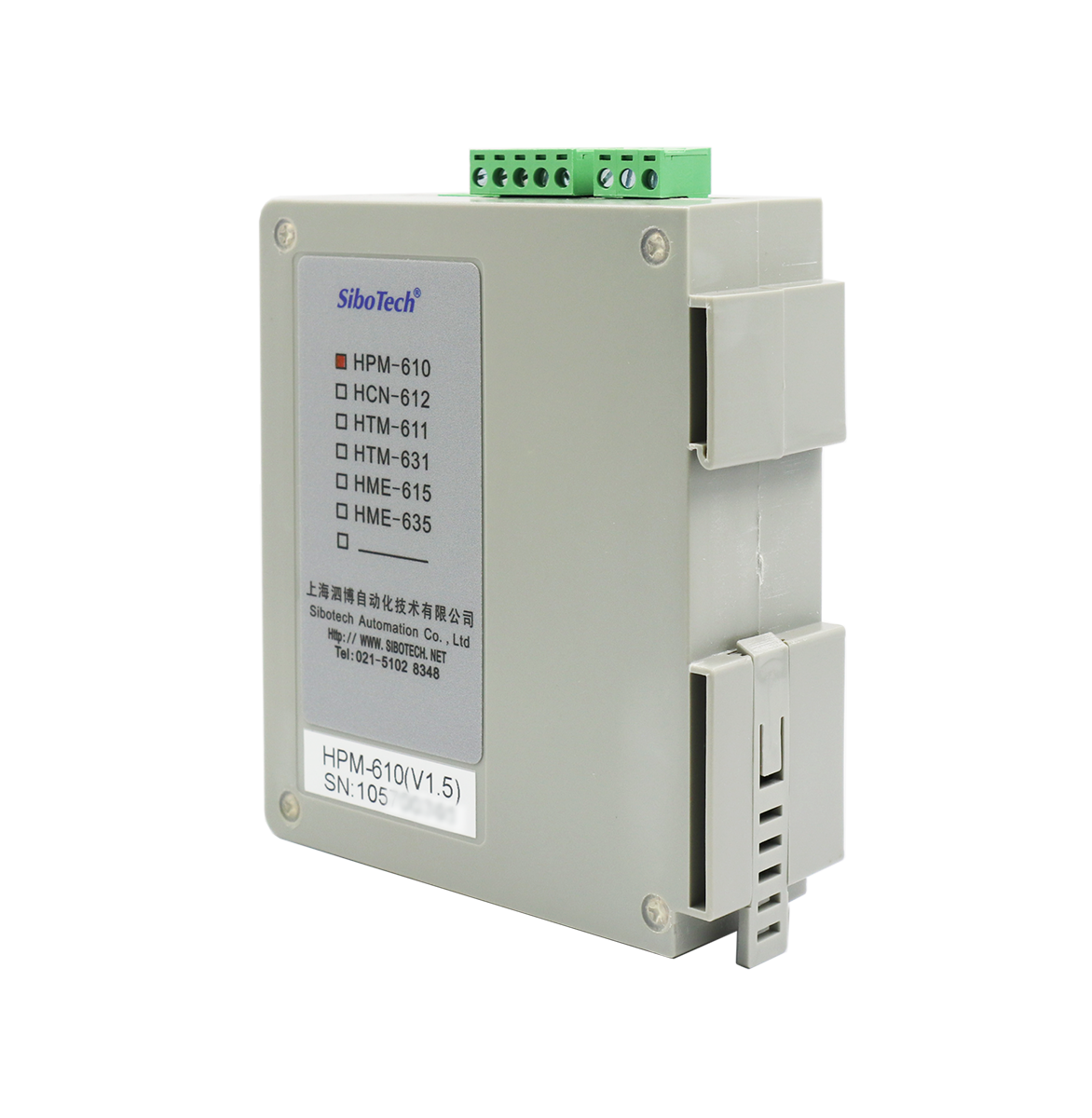

產品外觀
