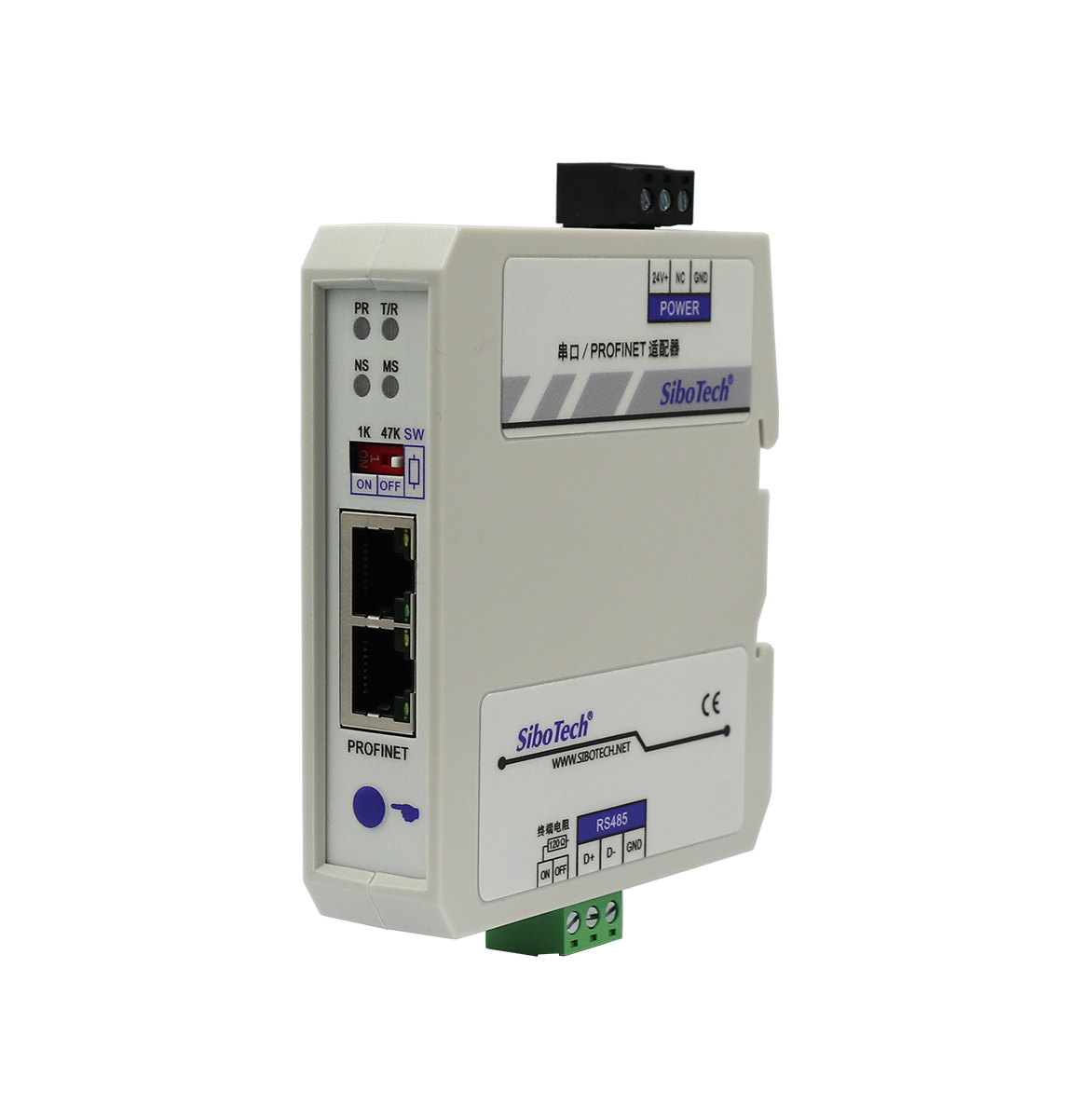

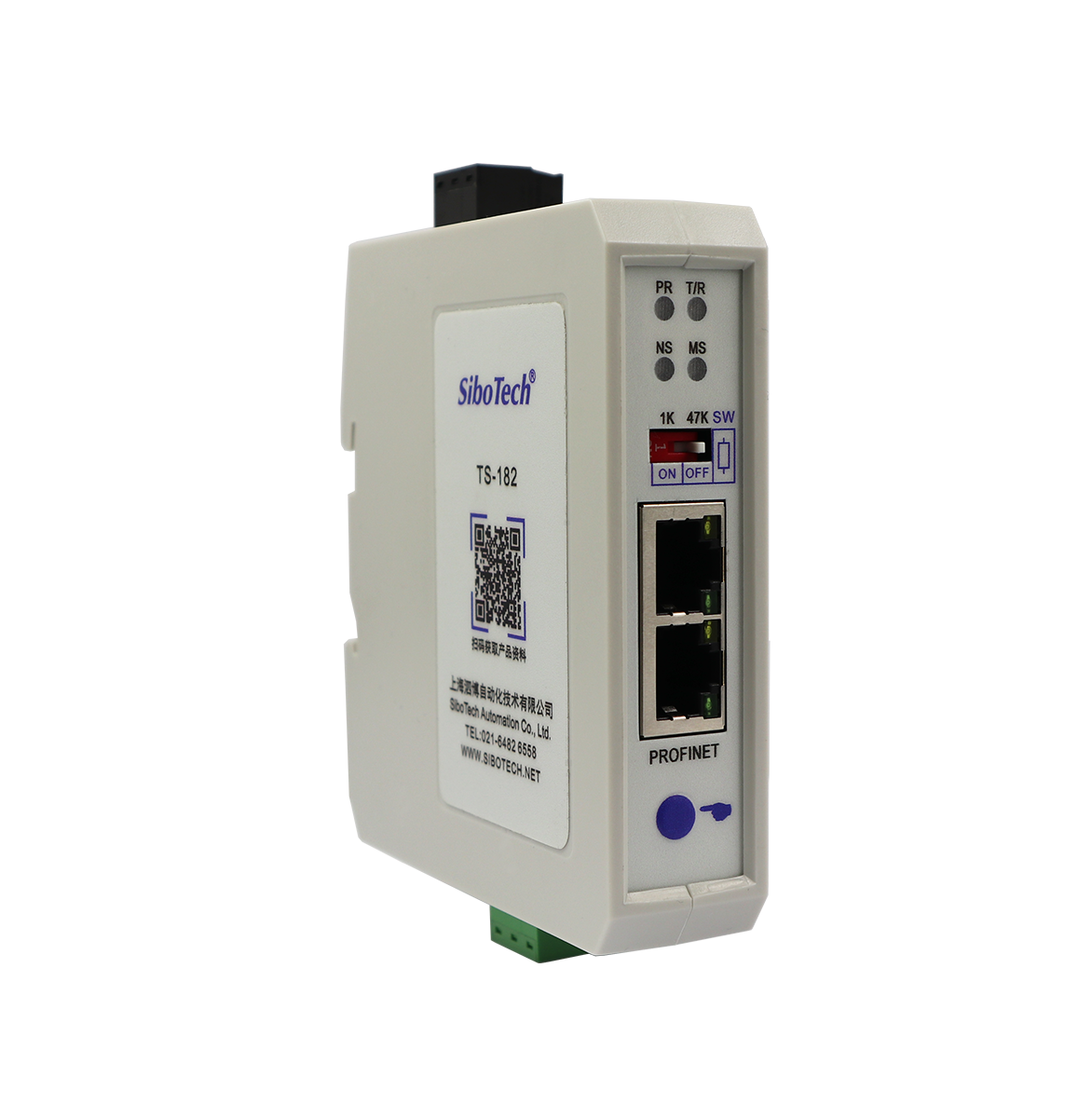

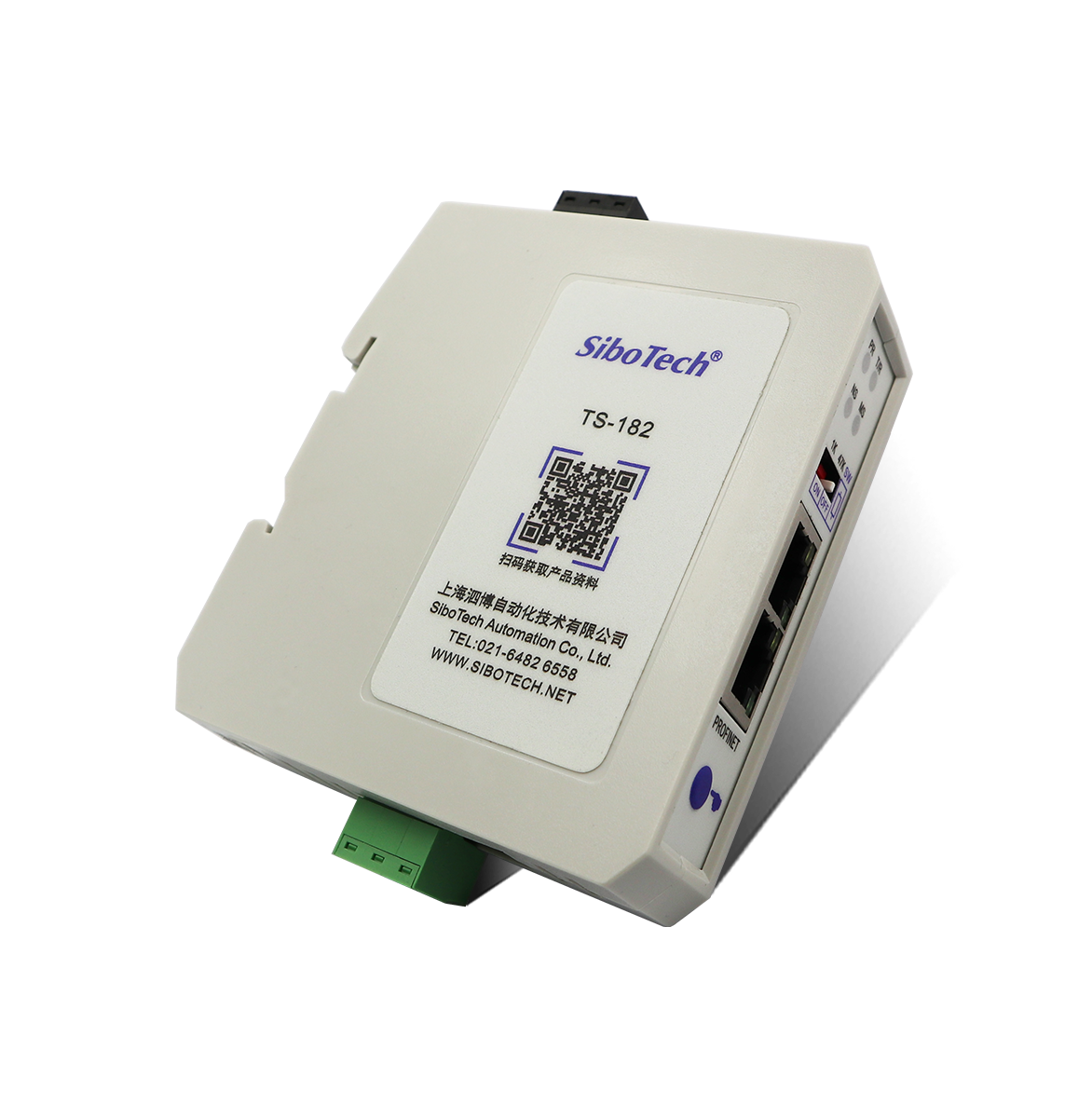

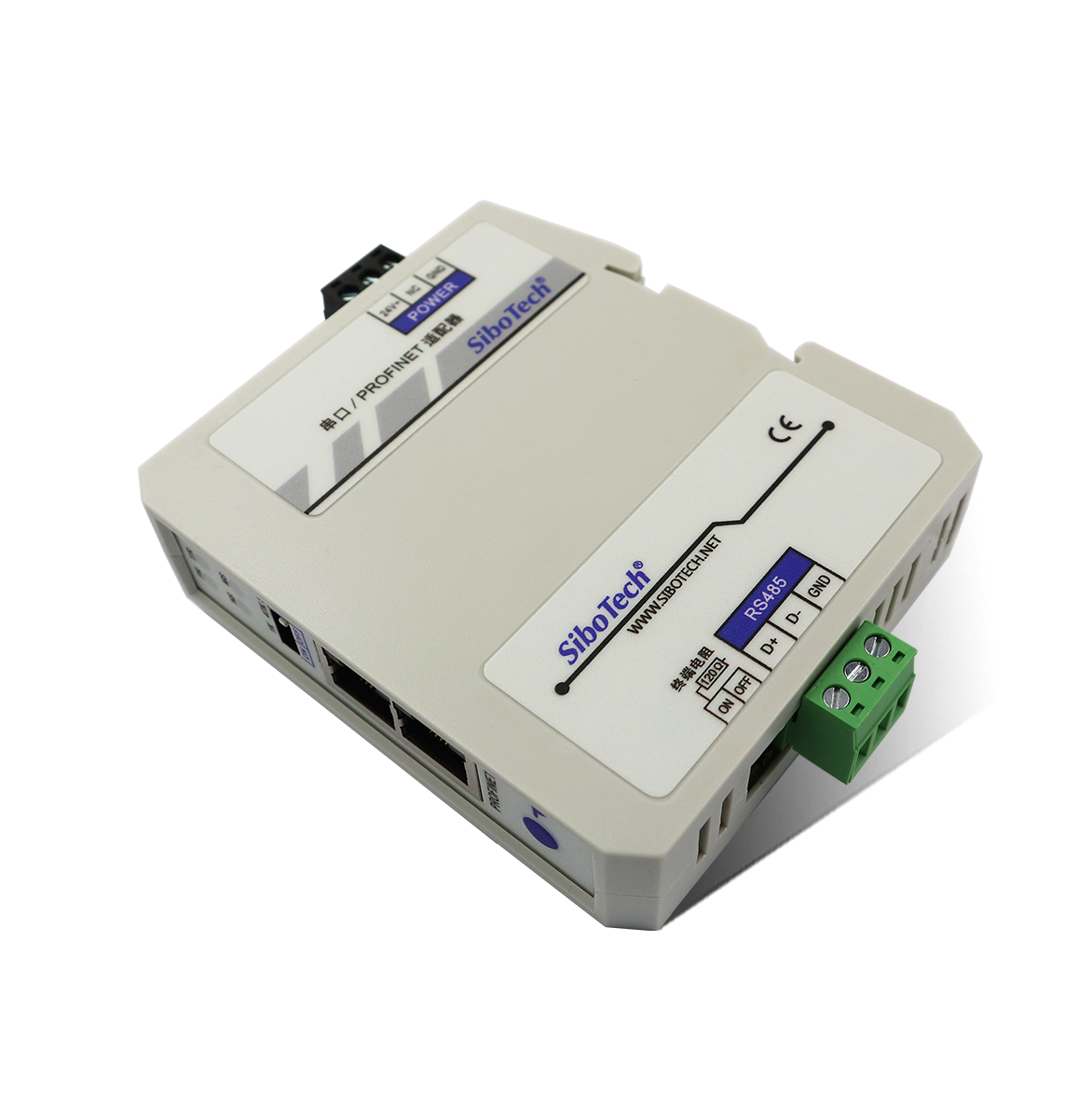

通用串口/PROFINET網關

型號：TS-182 400 613 9938

基本說明：TS-182實現PROFINET與與串口（Modbus/通用串口）的高效互通。作為PROFINET從站，支持西門子S7-200 SMART/300/400/1200/1500全系列PLC以及具有PROFINET主站系統無縫對接。1個RS485串口，可配置為Modbus RTU/ASCII主/從站及自由口協議，便于與各類設備交互。使用TS-182，用戶可輕松連接1臺串口設備至PROFINET網絡，實現兩網間高效數據交換

添加到收藏夾
產品特點
1、配置方便：用戶不必了解PROFINET IO和Modbus技術細節，無需任何編程就可以完成對網關的配置；
2、應用廣泛：串口轉PROFINET IO智能網關與主流的PLC、DCS以及各種支持串口的Modbus設備都兼容；
3、功能強大：支持雙以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能；
4、調試方便：提供免費配置、調試軟件TS-123，支持雙向數據監視、支持命令狀態監視等；
5、抗干擾強：主電源采用反激隔離電源，通信串口磁耦隔離；
技術特性
1、TS-182在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站或從站及自由串口協議（視具體的協議而定）；
2、支持標準的PROFINET I/O協議；
3、PROFINET支持的最多32個槽位，支持最大的輸入字節數為384，最大的輸出字節數為384（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大?。?，輸入輸出字節數的長度可以通過STEP7或TIA Portal設定；
4、有1個串口，支持RS-485；
5、終端電阻：RS-485接口增加終端電阻，通過撥動開關可設；
6、上下拉電阻：RS-485接口增加上下拉電阻1K和47K可選，通過撥動開關可設；
7、串口端支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）；
8、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：7位、8位可選；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
9、Modbus主站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
③功能：寫命令連續輸出、禁止輸出或逢變輸出、輸出一次的可選擇功能；
④命令條數：最多可配置100條Modbus命令；
⑤支持I/O狀態字，監控Modbus讀寫命令狀態；
⑥支持控制字功能，開啟后可控制Modbus命令是否發送；
10、Modbus從站：
①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②格式：RTU格式和ASCII格式；
11、供電：24VDC（11V~30V），100mA(24V DC)；
12、隔離電源：串口 主數字電路 電源三方完全隔離，電源抗干擾能力強，安全性高；
13、電磁兼容：CISPR 11 class A；
14、內置靜電防護：15KV ESD；通信端口隔離：3KV；
15、機械尺寸：25mm（寬）×100mm（高）×90mm（深）；
16、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2024.05.08
網關配置軟件 軟件 2025.02.17
GSDML V1.1文件 GSDML 文件 2021.08.17
TS-182博途組態錄屏 其他 2023.04.06
相關產品

串口轉PROFINET網關選型指南

產品型號 以太網協議 串口協議(RS485） 串口數量 連接設備數量
（Modbus主站或通用模式問答式）
TS-180 PROFINET Modbus RTU/ASCII/自由口協議 3（3串口全為RS232或RS485） 3RS232：一對一連接；
RS485：理論上最大31臺；
TS-181 PROFINET Modbus RTU/ASCII/自由口協議 2（串口1為RS485，串口2為RS232） 串口1+串口2最大連接4臺；
串口1單獨最大連接4臺；
TS-182 PROFINET Modbus RTU/ASCII/自由口協議 1（串口為RS485） 一對一連接
