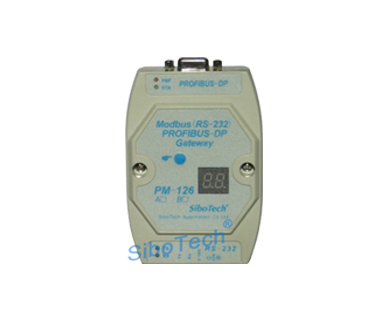

Modbus/PROFIBUS DP適配器 PM-126B

Modbus/PROFIBUS DP適配器

型號：PM-126B 400 613 9938

基本說明：網關PM-126B實現了串口和PROFIBUS DP的數據通信。可連接一個具有Modbus RTU/ASCⅡ（RS232）接口的設備到PROFIBUS DP，即將Modbus/RS232 網絡設備轉換為PROFIBUS DP網絡設備。

產品狀態：已停產，替代產品 PM-160

添加到收藏夾
產品特點
1、應用廣泛：凡具有RS232接口的Modbus RTU/ASCⅡ協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。如：具有Modbus RTU/ASCⅡ協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；
2、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信；
3、透明通信：用戶可以依照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的數據透明通信；
技術特性
1、PM-126B 網關在PROFIBUS側為從站，在Modbus一側是MODBUS主、從站可設；
2、PM-126B網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命令；
3、PROFIBUS DP波特率自適應，支持波特率范圍：9600～12Mbps；
4、PROFIBUS 輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出：
① Max Input Bytes ≤244Bytes；
② Max Output Bytes ≤244 Bytes；
③ Max Data Bytes ≤488 Bytes；
5、支持強大的在線狀態監視功能；
6、MODBUS端是RS-232接口，半雙工；波特率支持范圍：300bps～115200bps可選；
7、供電：24VDC（11V ～ 30V），80mA（24V DC）；
8、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）；
9、機械尺寸：100mm（長）×70mm（寬）×25mm（深）；
10、安裝：35mm導軌；
11、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2018.05.28
GSD文件 GSD 文件 2018.05.28
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書
產品外觀
開發套件
相關案例
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
