EtherNet/IP （雙網口）/串口網關

型號：MEC-325 V3.5 400 613 9938

基本說明：MEC-325網關通過EtherNet/IP 協議與Modbus協議（或串口數據流）的相互轉換，可以將Modbus（或其它串行協議）RS485串口設備接入EtherNet/IP網絡，并可輕松實現數據的雙向交換。兩個以太網網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能。

如需RS232串口，請點擊此版本

添加到收藏夾

產品特點

1、應用廣泛：凡具有串口的設備，無論是否支持Modbus協議都可以使用MEC-325網關實現與工業以太網EtherNet/IP的數據傳輸；
2、使用簡單：用戶不必了解EtherNet/IP 和Modbus技術細節，只需參考MEC-325產品手冊，根據現場要求配置即可在短時間內實現Modbus或透明傳輸協議與EtherNet/IP的相互通信；
3、串行通信：串口端支持Modbus主站和通用模式，其中通用模式持字符超時、字符個數、分隔符三種控制方式；
4、設備監控：支持Modbus狀態字功能，可監控Modbus設備每條命令是否工作正常；
5、功能強大：支持Modbus自動降級功能，Modbus端會根據通信狀況，自動把斷連或超時從站設備通信優先級降低，提高通信效率；

技術特性

1、串口側是Modbus主站、通用模式可選，接口支持RS485；
2、串口波特率1200、2400、4800、9600、19200、38400、57600、115200可選，校驗位：無、奇、偶可選，1位或2位停止位可選；
3、MEC-325網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼，可配置多達100條Modbus命令，Modbus功能碼03H、04H、06H、10H支持“字節交換”功能，便于用戶解決兩個網絡間數據的大端小端格式問題；
4、MEC-325網關作為Modbus主站，支持自動降級功能；
5、MEC-325網關作為Modbus主站，支持狀態字監控功能；
6、MEC-325網關作為通用模式，支持字符超時、字符個數、分隔符控制方式，具有自動發送功能；
7、以太網支持ODVA標準EtherNet/IP通信協議，輸入輸出最大支持492Bytes(通用模式254Bytes；
8、雙以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能；
9、具有IP地址沖突探測功能；
10、供電：24VDC（11V ~ 30V），70mA（24VDC）；
11、工作環境溫度：-40℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）；
12、外形尺寸：25mm（寬）×100mm（高）×90mm（深）；
13、安裝：35mm導軌；
14、防護等級：IP20；

快速應用指南

1、Step 1：連接電源

使用直流24V電源供電，電源接線如下圖：

2、Step 2：連接串口設備

RS485接線如下圖：

RS-485在點到多點通信時，為了防止信號的反射和干擾，需在線路的最遠兩端各接一個終端電阻，參數為120Ω 1/2W。

注：MEC-325的RS422/RS-485接口內部無終端電阻。

3、Step 3：連接以太網

以太網接口采用RJ45接口，遵循IEEE802.3u 100BASE－T標準，10/100M自適應。

4、Step 4：安裝軟件并配置ME-123

從網站輸入下載配置軟件，按照提示即可輕松完成安裝。然后打開安裝好的配置軟件進行MEC-325的配置！

典型應用

測試指南

下載資料

文件	類型	發布時間	下載
中文產品手冊	說明書	2023.01.05
網關配置軟件	軟件	2023.01.05
EDS文件	EDS 文件	2021.09.16

端口定義

數據交換

STEP7讀寫適配器

EMC認證證書

PROFIBUS DP認證證書

PROFINET認證證書

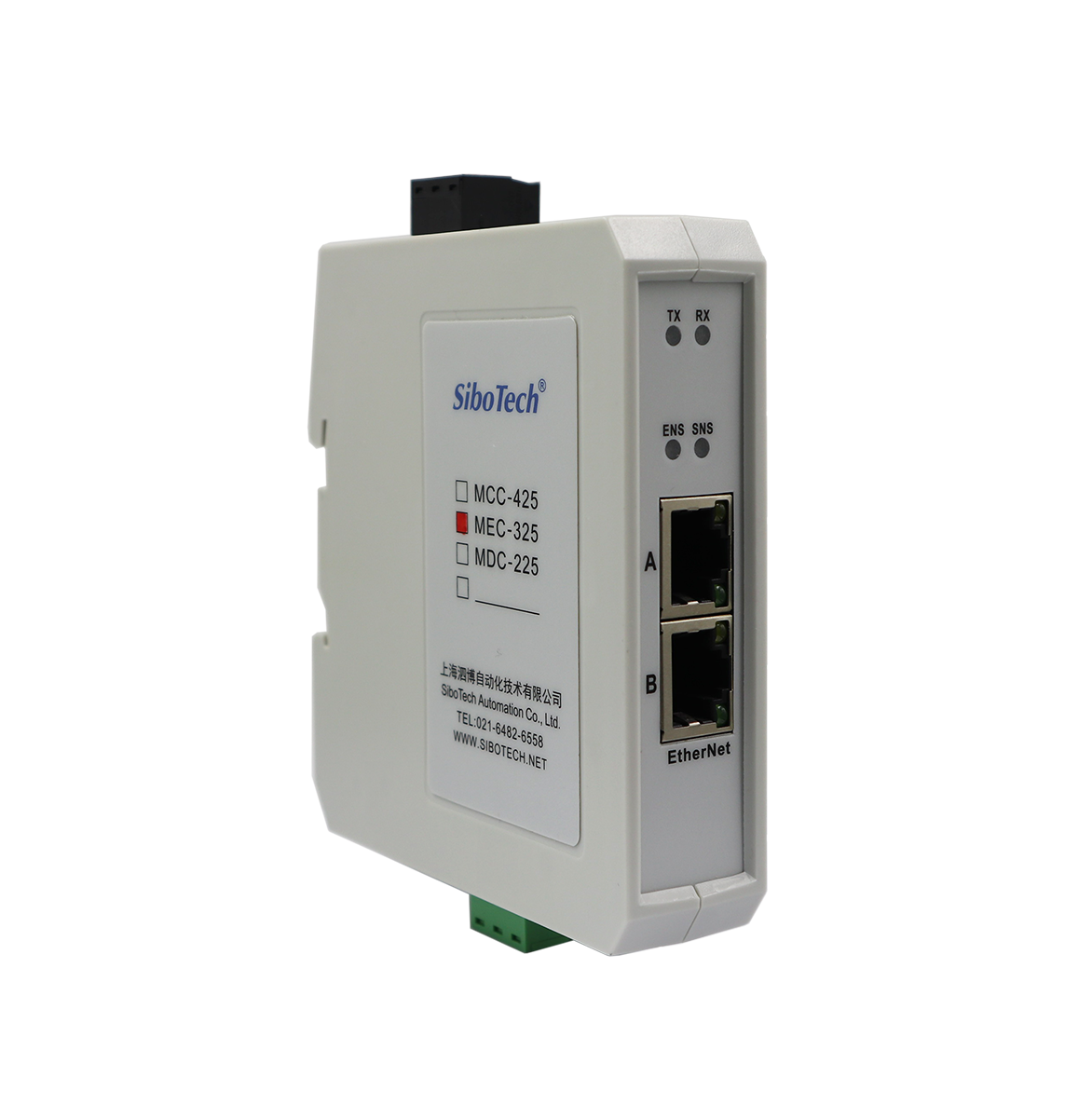

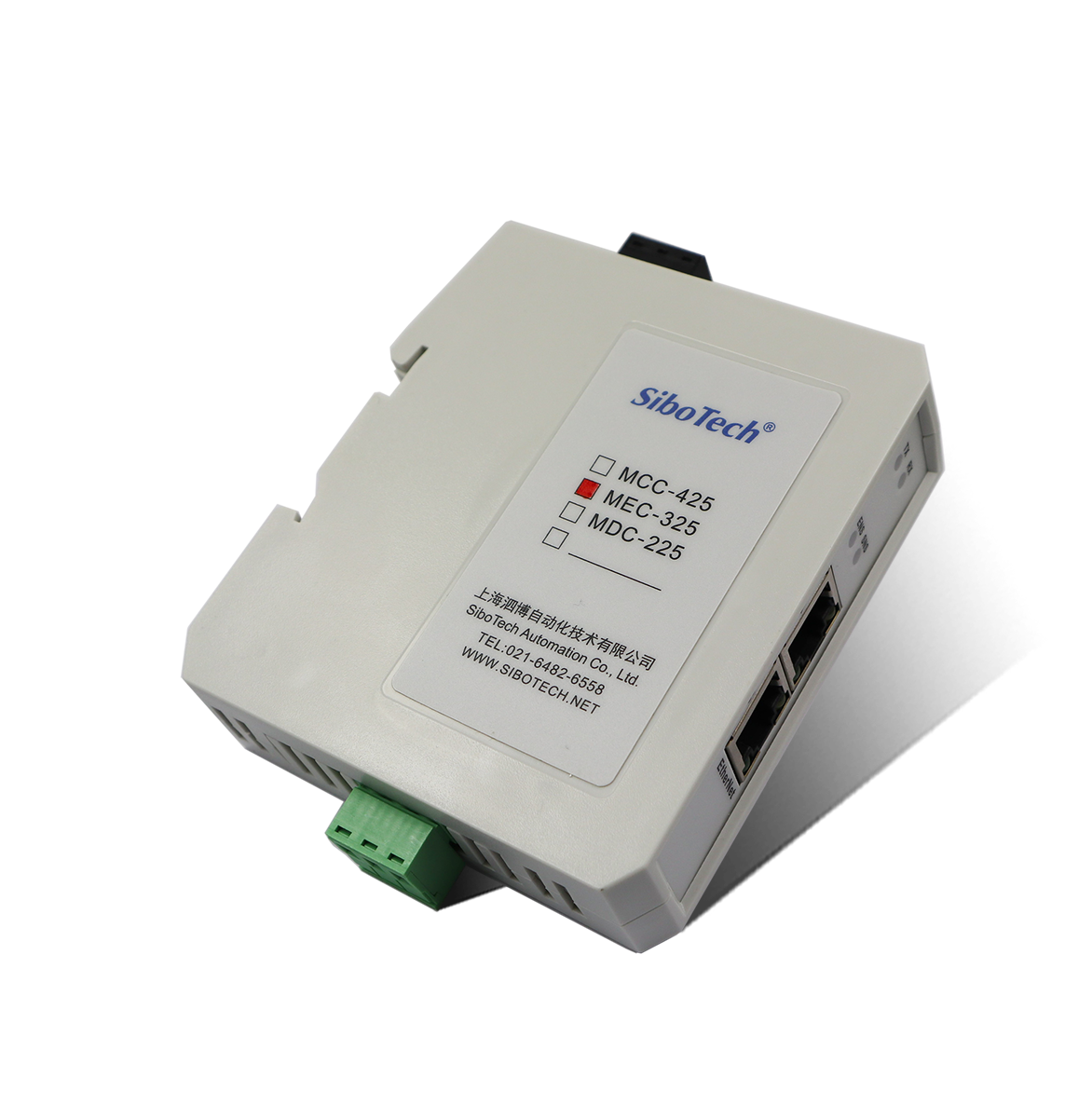

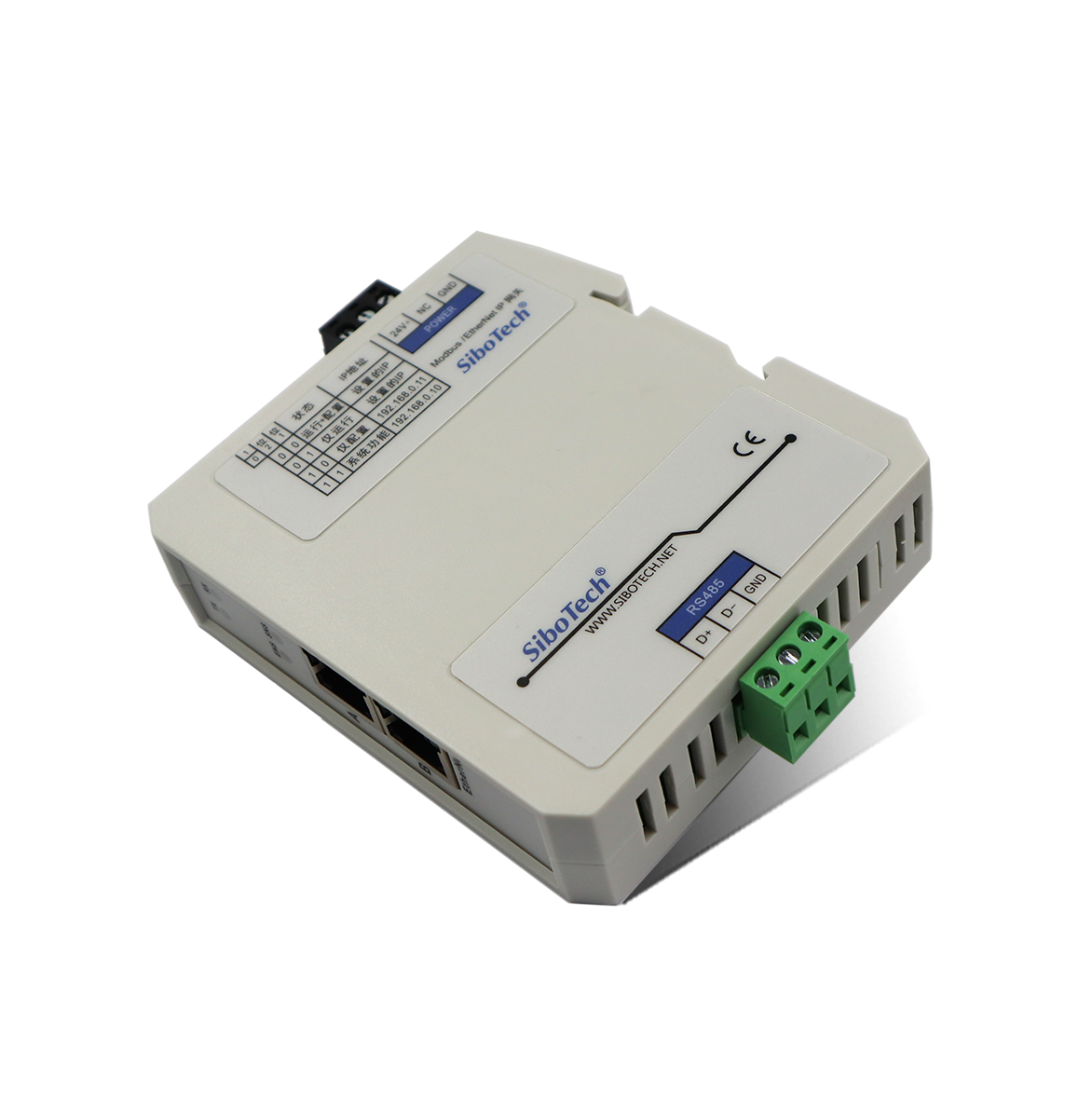

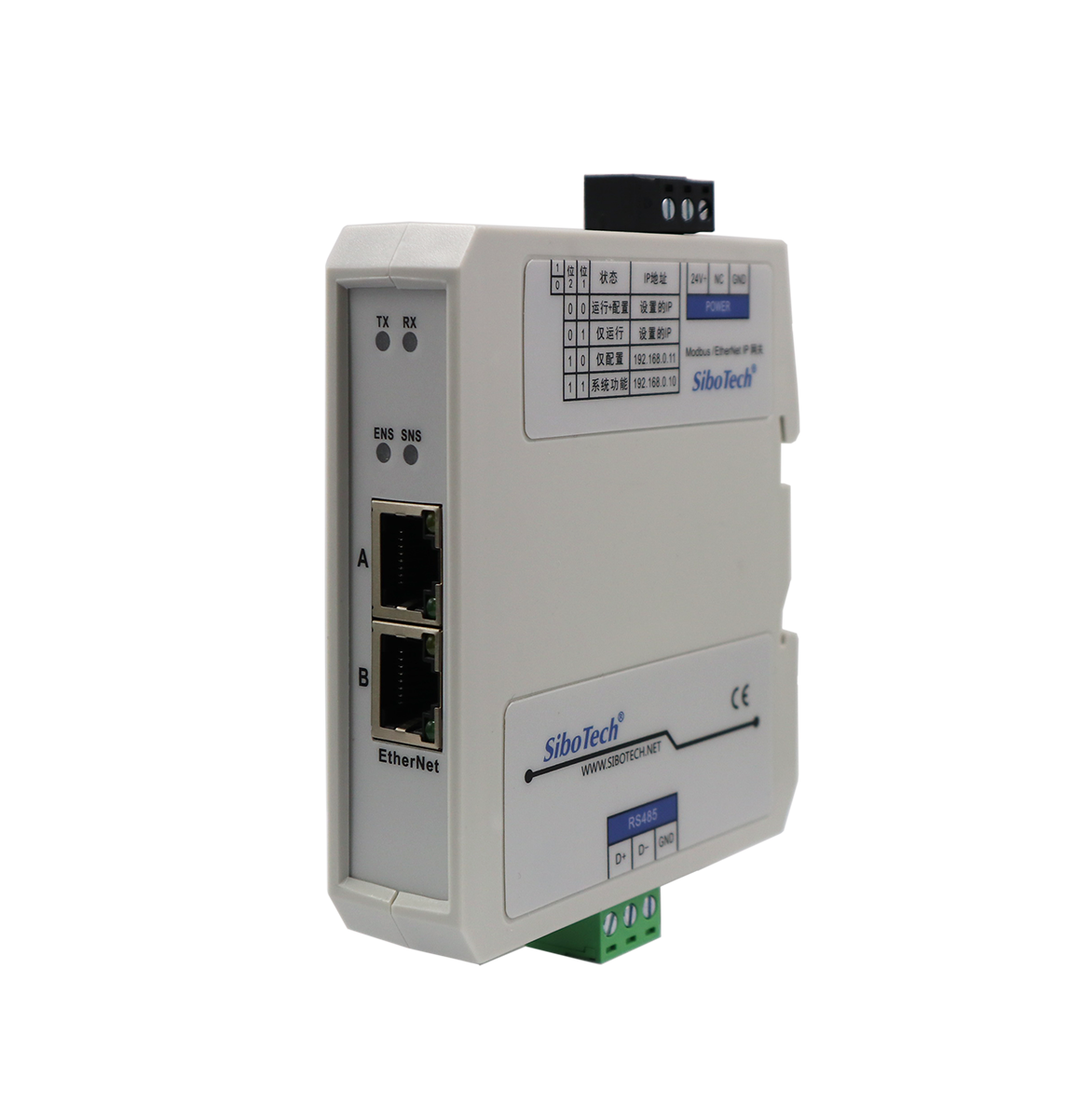

產品外觀

開發套件

以往版本

產品版本	說明書	Datasheet	軟件	EDS	GSD	GSDML	ESI	全部下載
MEC-325 V1.7	中文產品手冊	/	網關配置軟件	EDS文件	/	/	/
