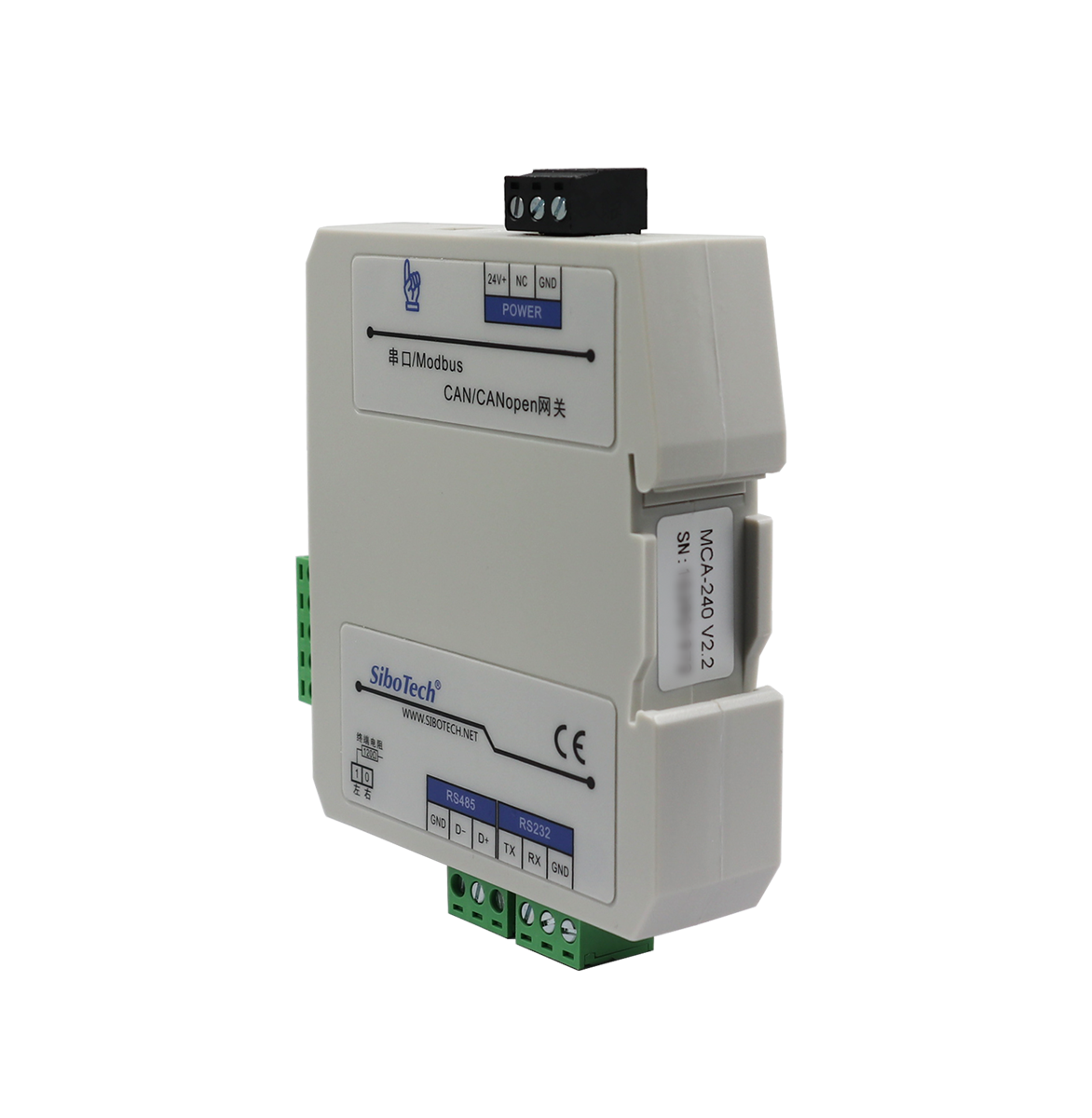

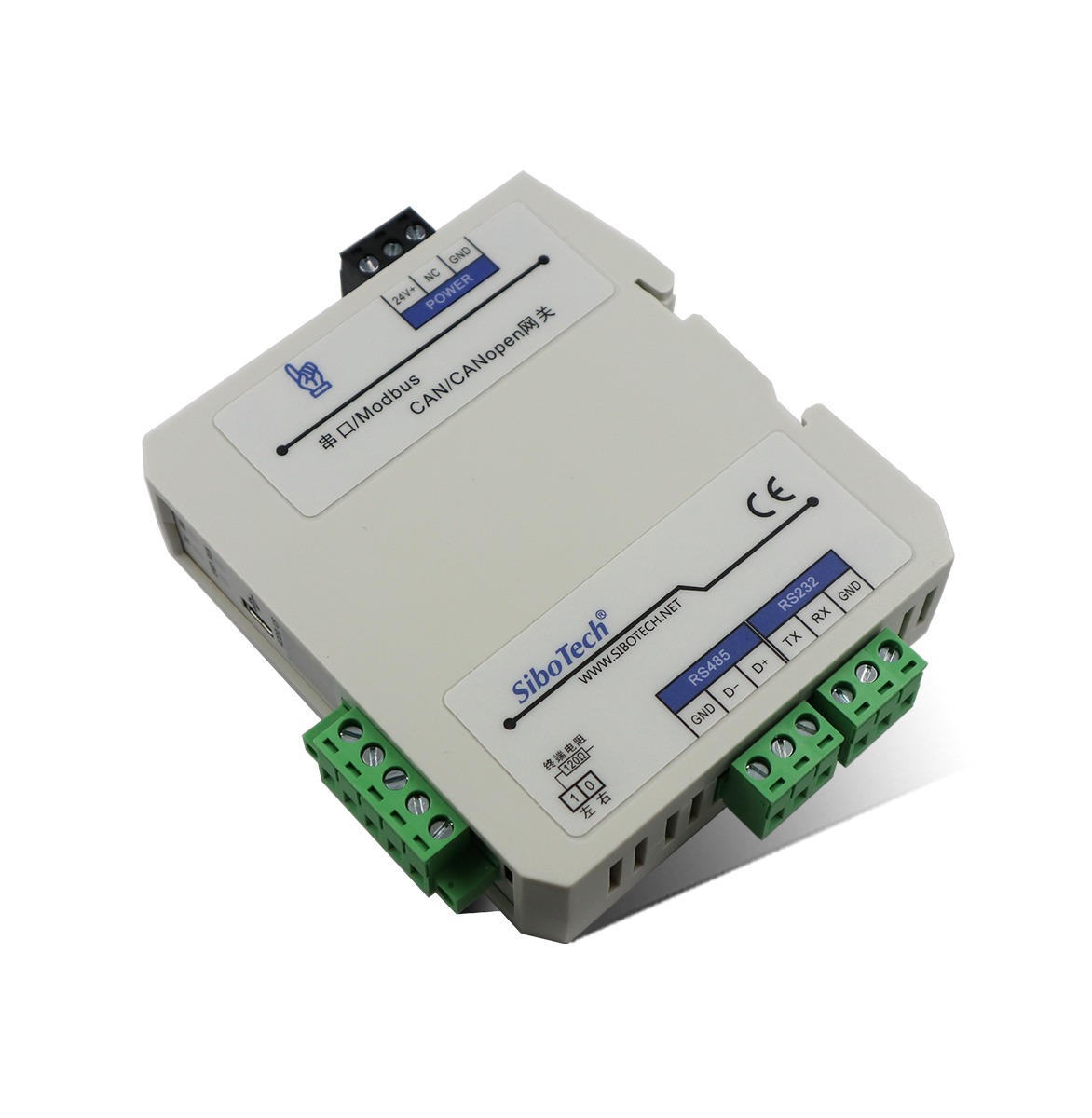

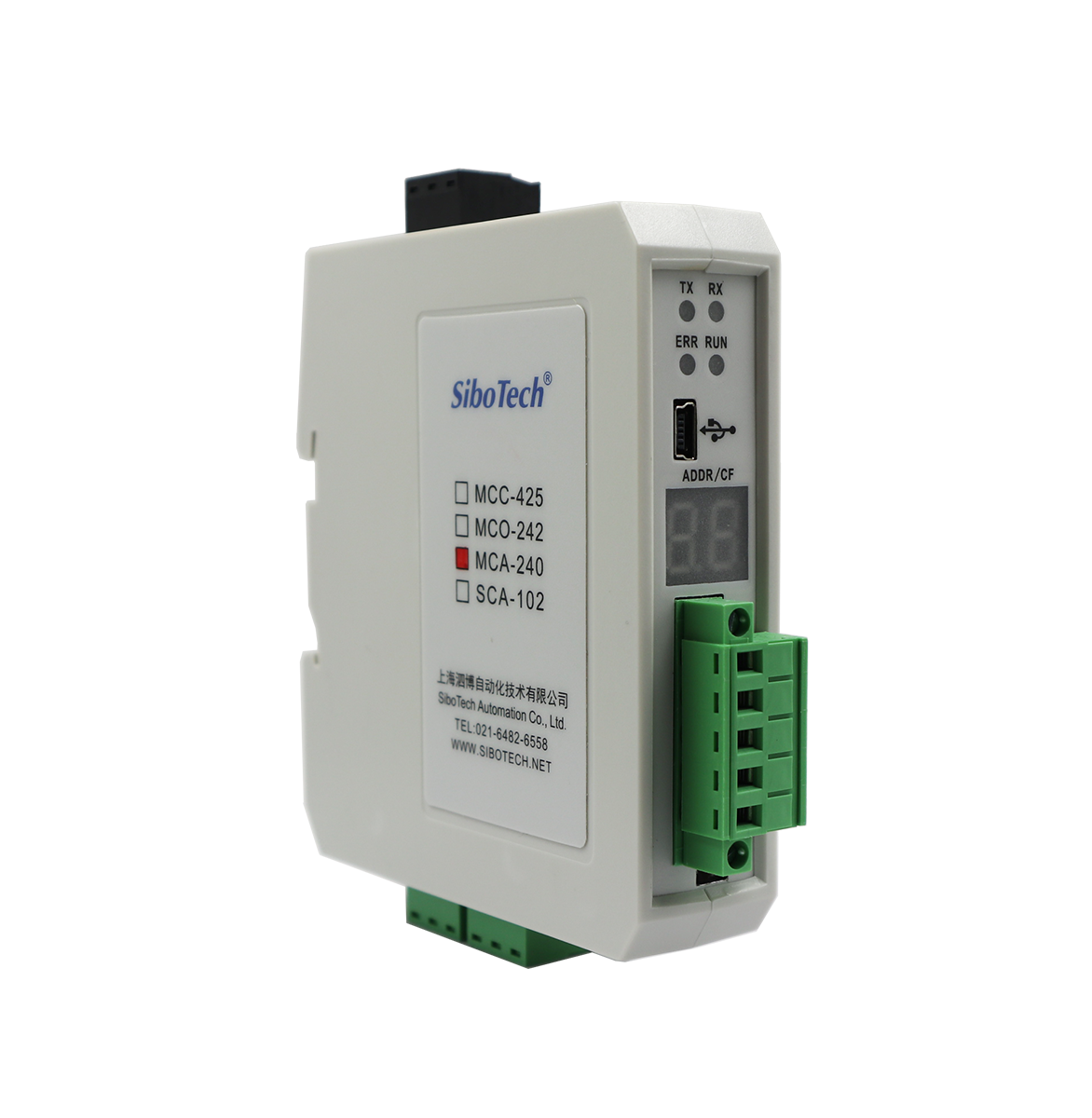

Modbus/CAN網關

型號：MCA-240 V2.2 400 613 9938

基本說明：用于實現帶有Modbus主站接口的PLC、控制器、DCS或其它設備發送和接收CAN2.0A/2.0B設備的數據，實現Modbus總線與CAN總線數據的相互通信。

點擊這里新版產品

添加到收藏夾
產品特點
1.支持Modbus主站設備訪問帶有CAN接口的設備；
2. CAN端支持CAN 2.0A，CAN 2.0B，J1939協議；
3. CAN端支持CAN過濾功能；
4.串口端RS232，RS485，RS422可選；
5.配置簡單，可在短期內完成網絡通信；
6.CAN端內置終端電阻，通過切換開關設置；
技術特性
1、Modbus端
①M(fèi)odbus端為從站，支持 RTU和 ASCII傳輸模式, 支持功能碼：03、04、06、16；
②波特率：1200、2400、4800、9600、19200、38400、57600和115200bps；
③讀取輸入數據的功能碼03和04可選，讀/寫寄存器首地址可設，支持二字節交換功能；
④Modbus端輸入/輸出最大各512字節；
2、CAN端
① CAN端支持CAN 2.0A，CAN 2.0B，J1939協議；
②波特率：1M、500K、250K、125K、100K、62.5K、31.25K、20K、10Kbps；
③支持CAN幀透?jìng)骱瓦^(guò)濾兩種功能；
④透?jìng)髂Ｊ剿秃徒邮盏淖畲筌浘彺娣謩e支持16幀；
⑤過濾模式支持發送式、接收式和問答式三種CAN命令格式，發送和接收的最大軟緩存分別支持150幀和300幀；
3、CAN口和RS232（RS485/ RS422）口采用能承受1KV的光電隔離；
4、直流DC24V（11V~ 30V），消耗電流最大為60mA（24VDC）；
5、機械尺寸：25mm(寬)×100mm(高)×90mm(深)；
6、工作環境溫度：-40℃ ~60 ℃, 濕度5% ～ 95%；
7、安裝：35mm導軌；
8、防護等級：IP20；
快速應用指南

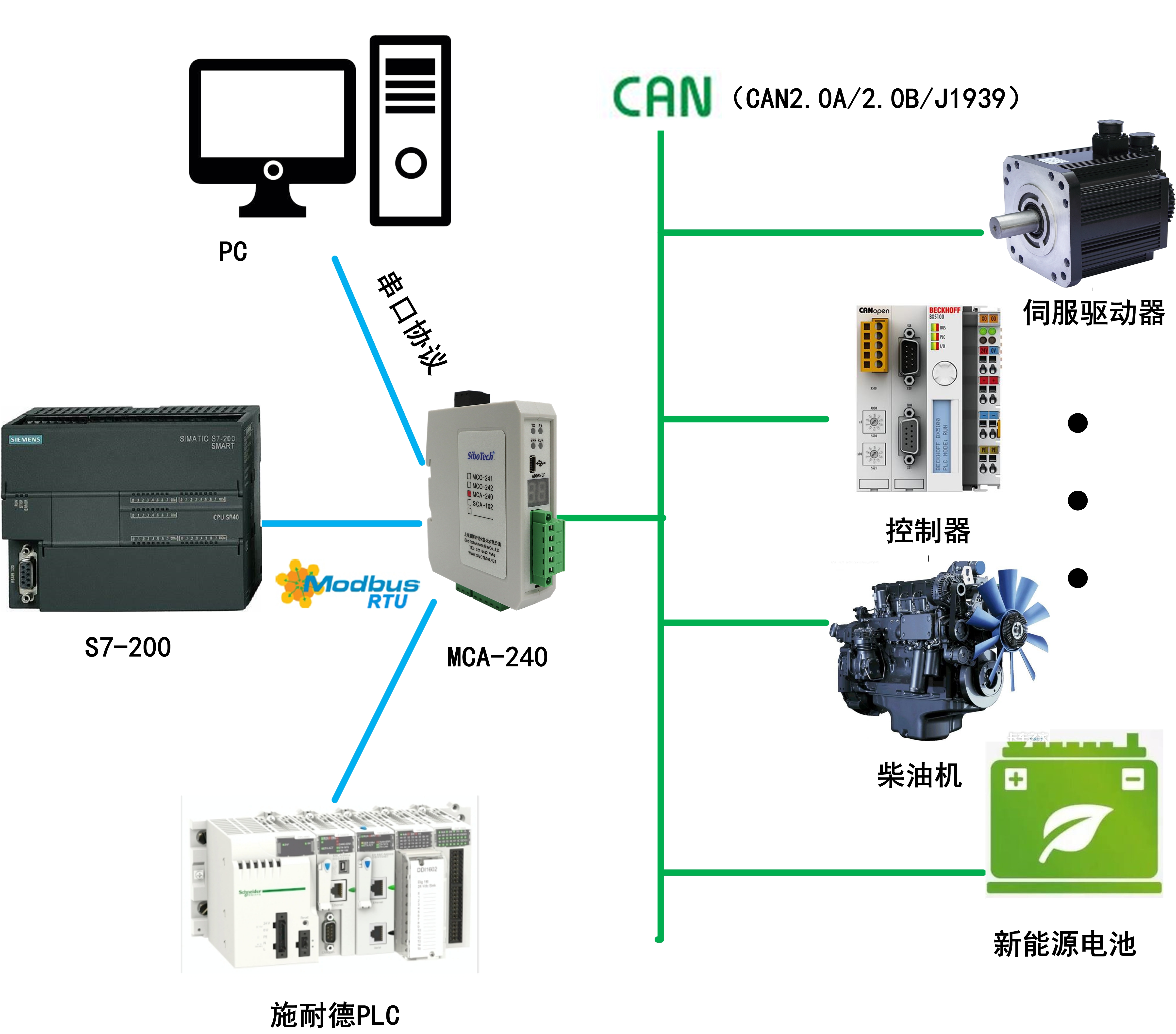

典型應用

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2021.12.27
網關配置軟件 軟件 2022.12.22
