串口 / CAN 通信適配器

型號：SCA-102 400 613 9938

基本說明：用于在PC或者帶有RS232/RS485接口設備和CAN之間進行數據交換和雙向傳輸，實現串口協議和CAN協議之間的互相轉換。

添加到收藏夾
產品特點
1、支持串口設備和CAN設備之間的相互通信；
2、配置簡單，可在短期內使用配置軟件完成網絡通信；
3、具有串口和CAN幀雙向緩存功能；
4、使用隔離型電源，抗干擾能力增強；
技術特性
1、支持CAN2.0A和CAN2.0B兩種CAN總線協議；
2、可以實現從RS232/RS485到CAN的透明傳輸和透明帶ID傳輸兩種方式；
3、支持RS232/RS485通信接口（兩串口不能同時通信），支持波特率范圍：1200 ～ 115200bps（115200、57600、 38400、19200、9600、4800、2400、1200）；
4、CAN支持波特率范圍：5K ～ 1000K（1M、500K、250K、125K、100K、50K、20K、10K、5K）；
5、可設置斷幀超時時間：2 ～ 20字符時間；
6、串口接收緩存：4.5KB（15*300Byte）；
7、CAN接收緩存：1.6KB （200*8Byte）；
8、最多可設置13個CAN濾波器；
9、可實現遠程幀模式；
10、USB配置接口（串口和CAN口參數和更新程序）；
11、CAN總線接口采用光電隔離、DC-DC電源隔離；
12、符合EMC測試；
13、工作電源：直流24VDC帶隔離（9V ~ 30V），消耗電流最大為60mA（24V）；
14、機械尺寸：100mm(高)×90mm(寬)×25mm(深)；
15、安裝：35mm導軌；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2018.05.28
網關配置軟件 軟件 2022.12.22
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

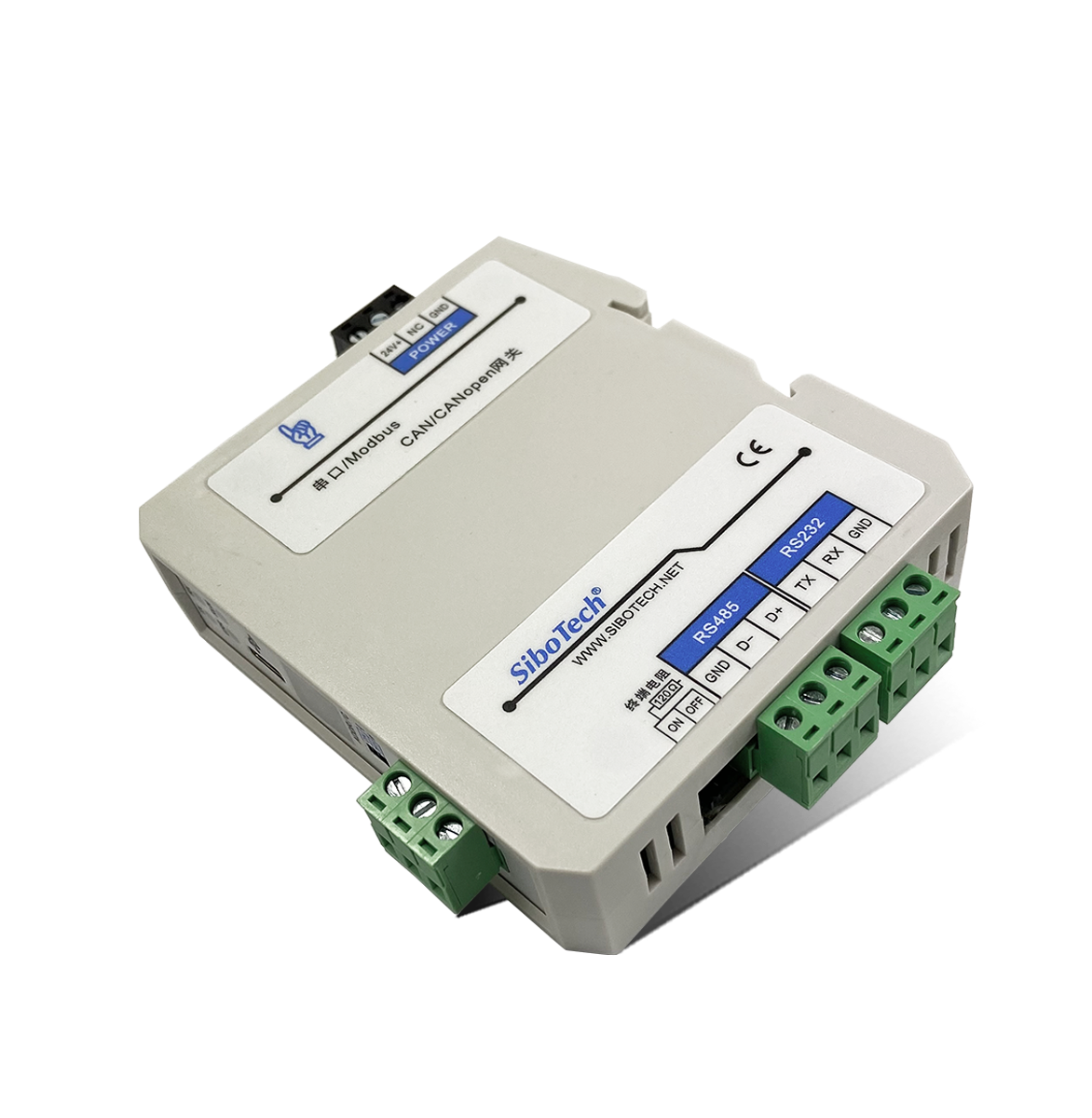

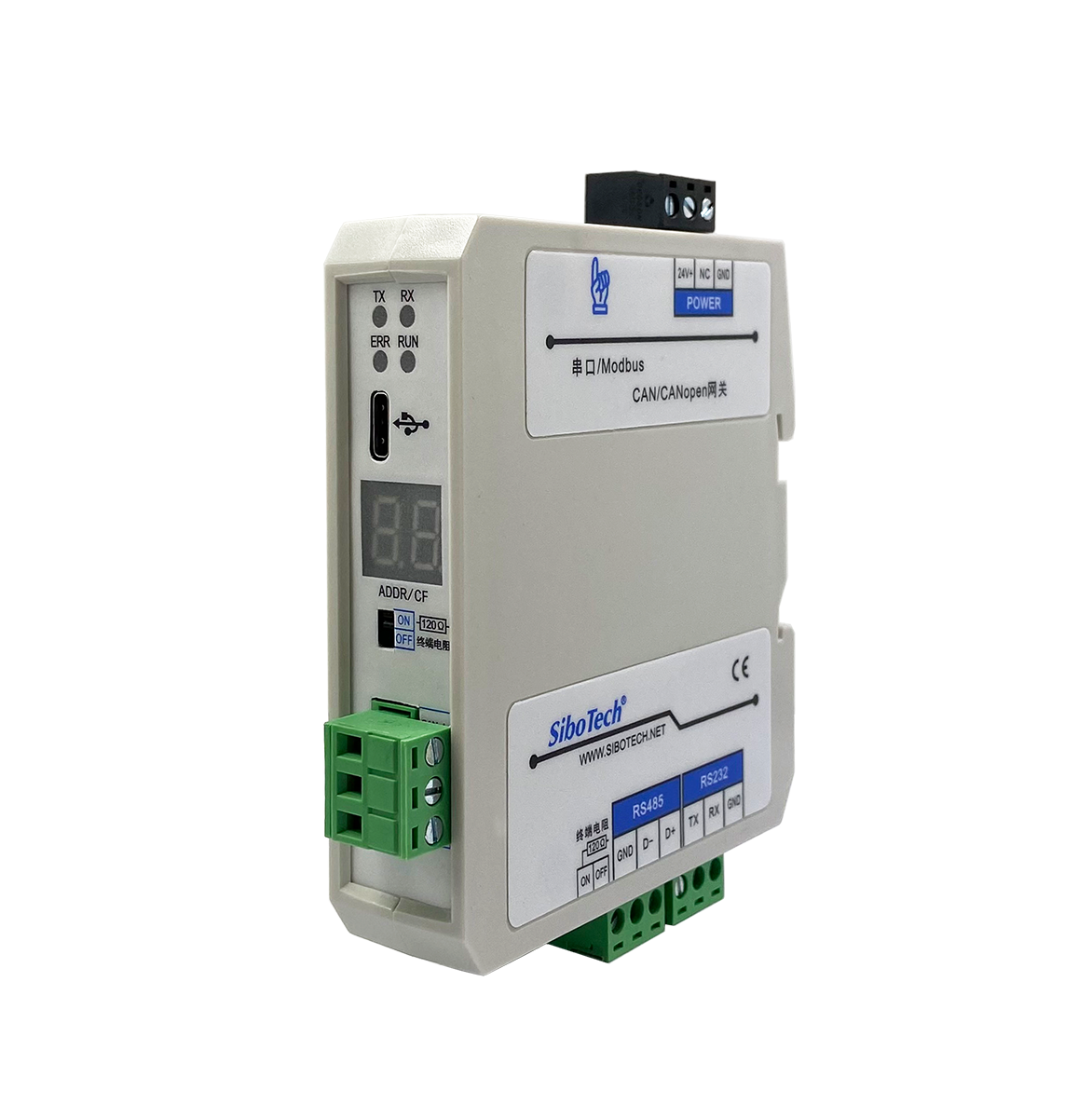

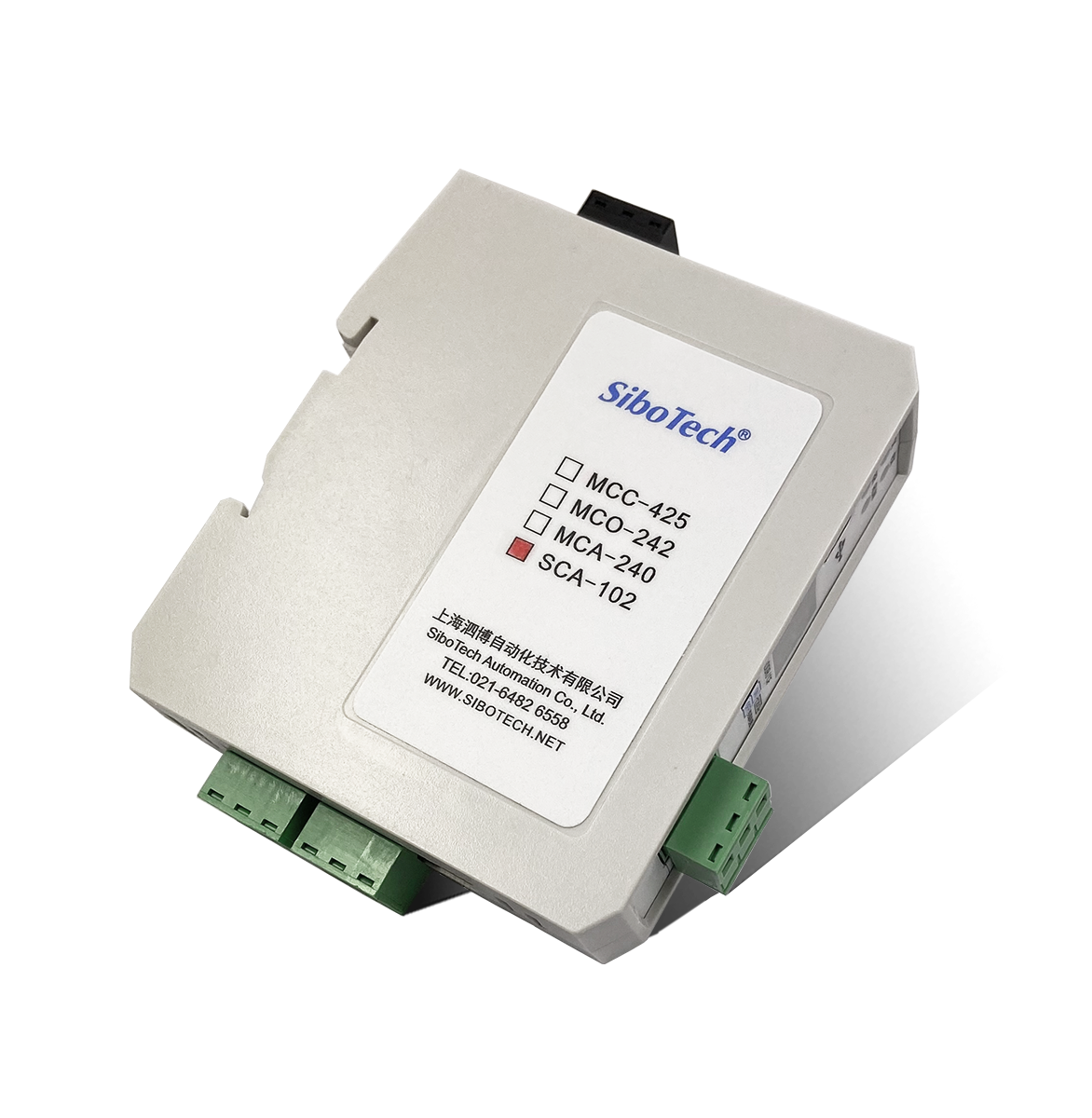

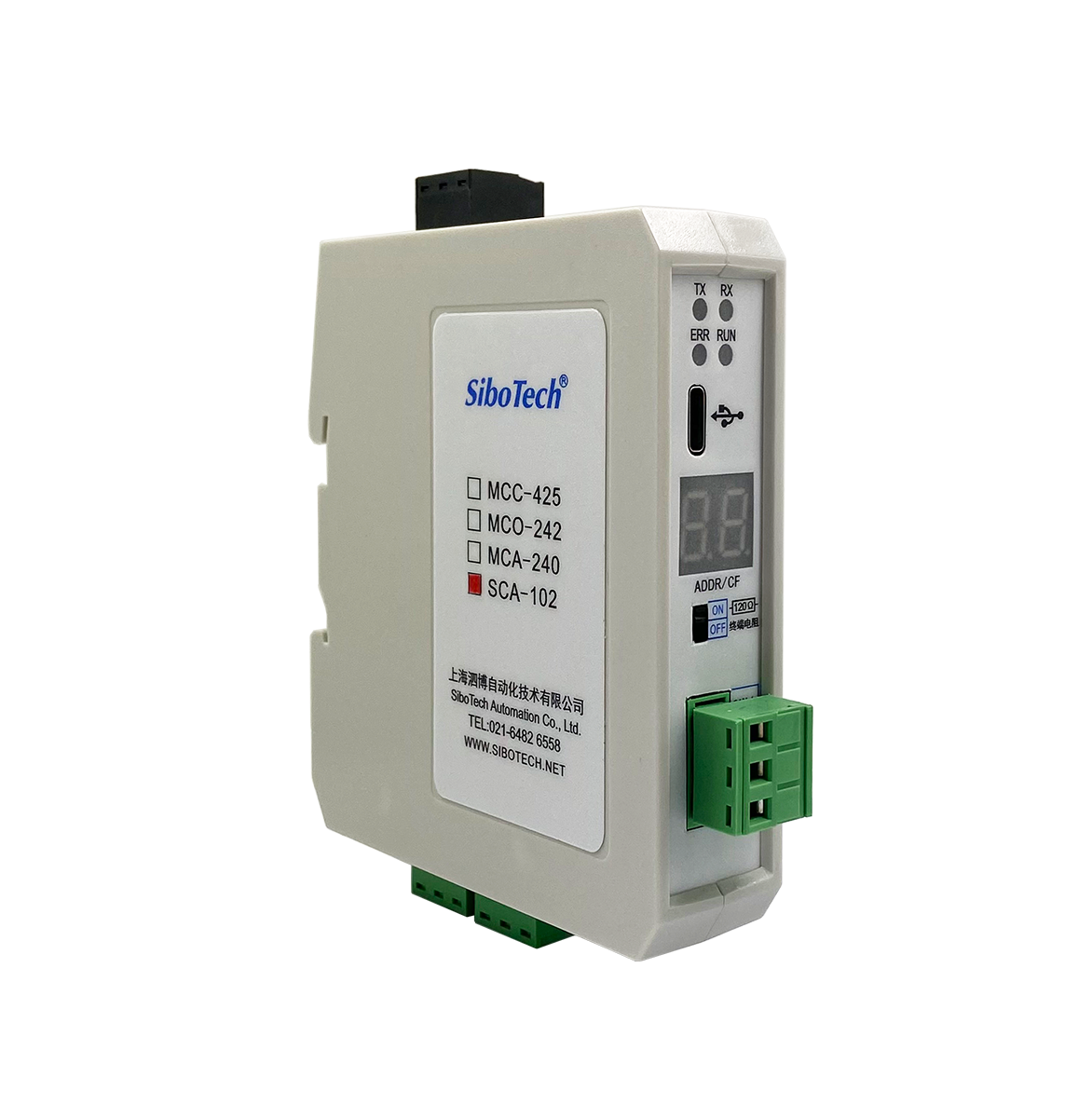

產品外觀
開發套件
相關案例
1、通過SCA-102實現CANopen從站節點應用案例
2、串口轉CAN網關SCA-102應用案例
3、構建CAN-BUS網絡的虛擬回路
4、RS232轉CAN通信適配器應用案例
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
SCA-102 V3.0
/
/
/
/
/
SCA-102 V1.2
/
/
/
/
/
