ABB，電機保護控制，M102，DeviceNet接口

當下的新能源汽車等新興行業對涂料產品提出了更高的功能要求，促使涂料廠家新增和升級新的生產線。上海嘉定某大型涂料公司二期項目中，產線現場需使用羅克韋爾 PLC實時采集和控制配電房中ABB電機控制和保護單元M102，確保電機按照指令執行延時啟動、正反轉、脫扣復位以及堵轉保護等動作，保證涂料生產線安全、高效、有序地生產作業。

該項目中，中控室的主控系統采用CompactLogix PLC(1769)，使用DeviceNet通信接口。ABB M102電機控制和保護單元性能優越，但標配采用Modbus RTU協議不帶DeviceNet接口。為了實現PLC與電機控制和保護單元穩定、可靠通信，客戶選擇了上海泗博公司的—Modbus轉DeviceNet 協議轉換模塊MD-21U。

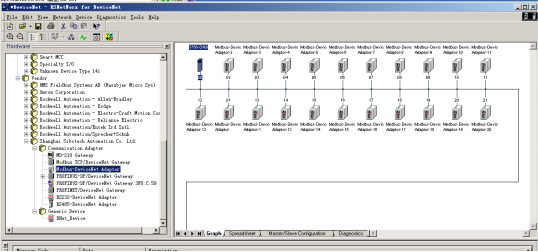

PLC組態界面：

配置說明:

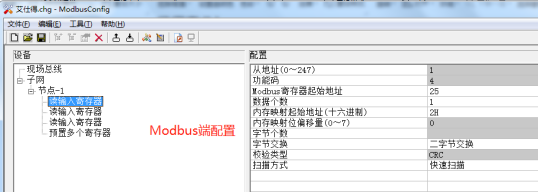

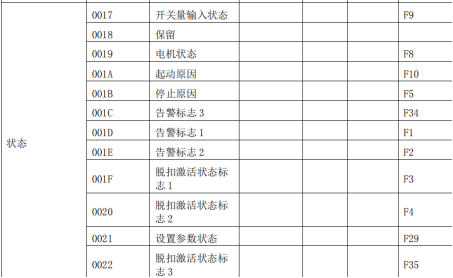

根據客戶提供的ABB M102的參數說明，使用泗博配置軟件給網關做對應配置，提供Modbus寄存器到DeviceNet I/O的映射，部分截圖如下：

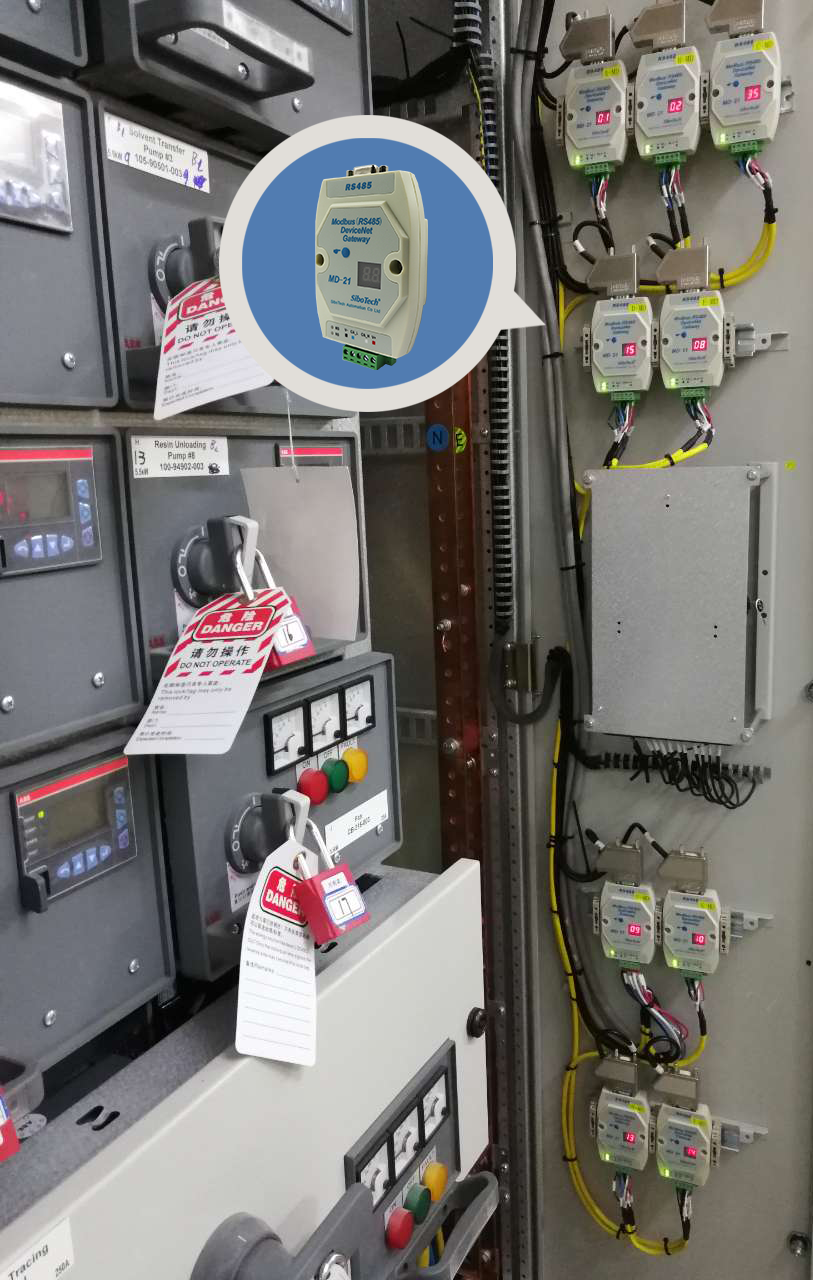

現場機柜內網關：

該項目采用上海泗博穩定、可靠的Modbus轉DeviceNet網關MD-21U，為現場每個ABB電機保護控制器M102，以較為經濟的成本實現了DeviceNet接口通信，對上層AB PLC的編程提供了很好的便利。整個系統網絡拓?fù)淝逦?，有助于?shí)現中控室對涂料生產線上各個電機實時動作指令和工作參數采集，保證整個生產線安全、高效、有序地生產作業。

該項目采用上海泗博穩定、可靠的Modbus轉DeviceNet網關MD-21U，為現場每個ABB電機保護控制器M102，以較為經濟的成本實現了DeviceNet接口通信，對上層AB PLC的編程提供了很好的便利。整個系統網絡拓?fù)淝逦?，有助于?shí)現中控室對涂料生產線上各個電機實時動作指令和工作參數采集，保證整個生產線安全、高效、有序地生產作業。

另外，MD-21U的后繼型號升級，新型號為MDC-225。

上海泗博作為業內深耕工業現場總線近二十年的老牌廠家，國內最早提供DeviceNet協議轉換網關的廠家之一，也提供EtherNet /IP，PROFIBUS DP、Modbus TCP、PROFINET、CANopen等協議，有豐富的協議轉換模塊的解決方案供廣大用戶選擇。
