Modbus/Modbus TCP轉MQTT物聯網網關
型號：MQT-804 400 613 9938
基本說明：MQT-804是基于無線數據通訊網絡的一款遠程監控終端，主要針對需要無人值守和遠程監控的工業監控現場，可用于Modbus主/從站設備、Modbus TCP主/從站設備通過無線網絡傳輸數據，支持MQTT協議連接至各大云平臺（阿里云IoT、百度天工、EMQ等），可廣泛應用于水質監控、環境檢測、智能樓宇、智慧農業、能源、電力等有設備遠程監控需求的領域。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用廣泛： ① 外觀小巧，適用于狹窄工控環境； ② 可用性高，多用于無人值守和遠程監控的工業監控現場，例如：水質監控、環境檢測、智能樓宇、智慧農業、能源、電力等有設備遠程監控需求的領域； ③ 采用NB-IoT和eMTC（CAT-M）網絡通訊，支持全球各大地區的60多個國家，覆蓋范圍廣；? |
| 2、功能強大： ① 使用json格式將數據上傳云平臺，用戶可自定義json內容格式； ② 支持新數據推送機制或周期發送機制，數據發送間隔可設置，以節省客戶流量費用； ③ 支持Modbus寄存器發送格式或?qū)傩悦Q發送格式，屬性名稱發送格式更加通俗易懂，以縮短設備投運時間； ④ 無需配置APN，支持GPS定位；?? |
| 3、安全可靠： ① 支持TLS/DTLS加密，支持自定義Client ID功能； ② 具有連接探測、自動重連功能； ③ 支持永遠在線（TCP主動連接遠端云服務器）； ④ 自動監測無線信號，具有信號強度指示功能；? |
| ?4、接口豐富： ① 串口端支持作為Modbus主/從站，對接各種儀器儀表設備，PLC、DCS等 ； ② 網口可作為Modbus TCP主/從站，作為主站對接設備如：智能儀表；作為從站對接設備如：施耐德PLC、SCADA軟件等；? |
技術特性
| 1、eMTC / NB-IoT網絡 ① 支持頻段: eMTC（3Gpp Release 13 CAT-M）: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85； NB-IoT（3Gpp Release 13 CAT-NB）: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85； ② 網絡帶寬： CAT-M: 上行:1119Kbps; 下行:589Kbps； CAT-NB: 上行:150Kdps; 下行:136Kdps； ③ MQTT協議版本 V3.1.1 |
| 2、串行端口： ① 支持RS485接口，半雙工，奇偶校驗位支持無校驗、奇校驗、偶校驗、標記、空格，停止位支持1位和2位； ② 波特率：600 - 115200bps ； ③ 支持的協議類型：Modbus協議，支持作Modbus RTU/ASCII主/從站； ④ 支持功能碼：01、02、03、04、05、06、15、16 ； ⑤ 接口類型：3.81三針端子； ⑥ 隔離設計：1kV光電隔離； |
| 3、以太網口： ① 支持的協議類型：Modbus TCP協議，支持作Modbus TCP主/從站（Modbus TCP Client/Server）； ② 支持功能碼：01、02、03、04、05、06、15、16； ③ 接口類型：RJ45； ④ 其他：支持DHCP |
| 4、最大連接數： ① Modbus RTU連接數：最大輸入字節數?≤512Bytes，最大輸出字節數 ≤512Bytes，最大連接站點數：31（不帶中繼），最大命令條數：100條； ②Modbus TCP連接數：最大輸入字節數?≤512Bytes，最大輸出字節數?≤512Bytes，最大連接站點數：4個，可以連接四個Modbus TCP從站； ③ 命令條數：100條； ④ 注：RTU和TCP字節數和命令數獨立計數，互不影響； ⑤ 最大屬性個數：Modbus RTU+Modbus TCP共1000個屬性； |
| 5、整機供電及防護安裝： ① 供電：DC 24V（11-30V）； ② 工作環境溫度：-20℃～60℃，相對濕度：5%～95%（無凝露）； ③ 機械尺寸：25mm（寬）×100mm（高）×90mm（深）； ④ 安裝方式：35mm導軌； ⑤ 防護等級：IP20； |
快速應用指南
1.將Nano SIM卡正確插入MQT-804正面的卡托中，并將卡托插入卡座中。

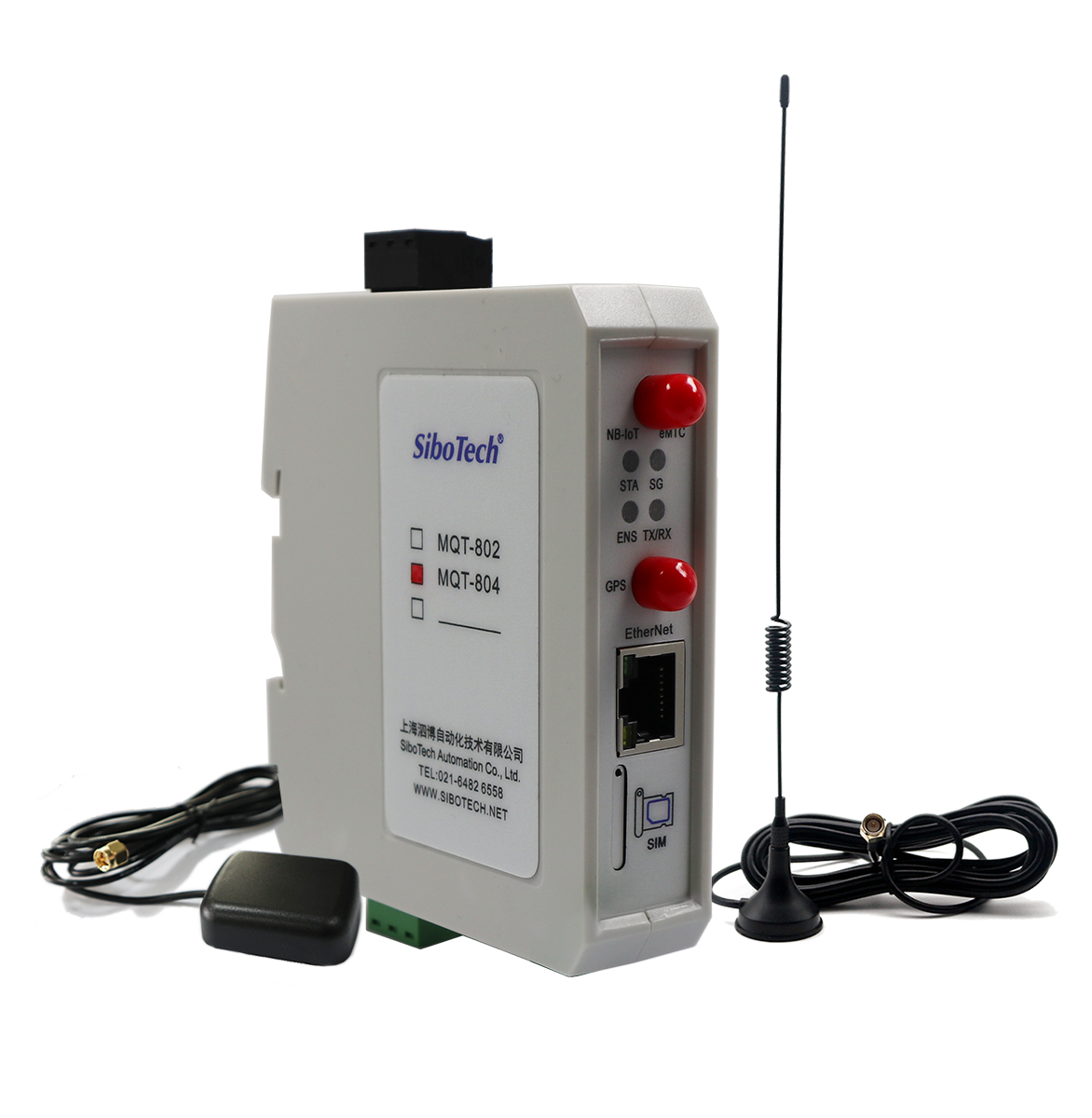

2.連接NB-IoT/eMTC網絡天線（長直的天線）和GPS天線（方頭的天線）。
3.按如下方式連接電源，輸入電壓范圍：10V~30V。
在完成所有連接之前，請勿打開設備電源。
4.連接RS-485接口的串行設備。
5.通過以太網線將MQT-804網關與Modbus TCP主/從站（服務端/客戶端）連接。
6.打開MQT-804網關電源的供電。
請從上海泗博自動化公司官網www.sibotech.net進入MQT-804產品頁面獲取MQT-123配置軟件并安裝，打開軟件選擇當前MQT-804模式并進行配置（網關默認處于Modbus TCP S / Modbus M/S模式，默認為DHCP模式，由路由器分配IP地址）。

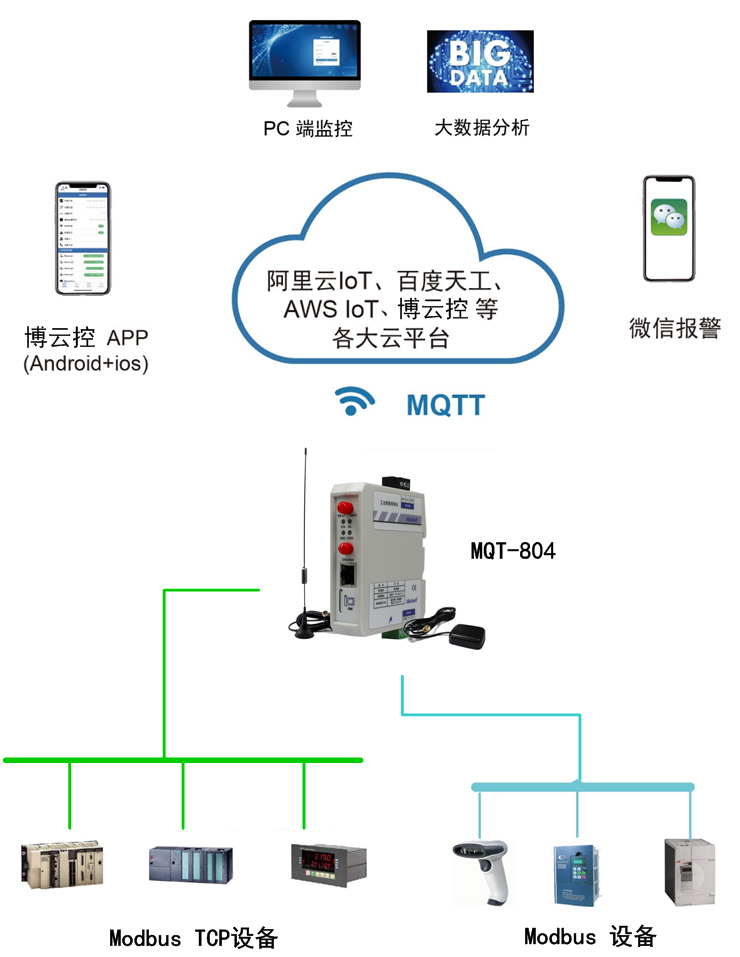

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2022.12.26 | |
| 網關配置軟件 | 軟件 | 2023.12.08 | |
| NB-IoT介紹 | 其他 | 2021.09.16 | |
| 為什么選擇 NB-IoT | 其他 | 2021.09.16 | |
| 一文看完三大運營商N(yùn)B-IoT部署情況 | 其他 | 2021.09.16 |
