工業以太網串口網關
型號：ES-301A V2.3 400 613 9938
基本說明：ES-301A在Modbus TCP端既可以做主站也可以做從站, 串口端是1個RS485接口，可以為Modbus RTU/ASCII主站/從站。即可連接將多臺Modbus設備連接到Modbus TCP端。
點擊這里最新版本
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1. 雙以太網口，內置Switch，支持菊花鏈?zhǔn)竭B接，可以用在環網中，現場連接可節省線纜和交換機 |
| 2、節省空間：精致超薄的產品外觀，使您的柜內空間得到更大的利用； |
| 3、支持RS485接口，1KV電磁隔離； |
| 4、網絡安全設置： 可限制通信客戶機的IP地址范圍； 可設置登陸密碼； |
| 5、具有從站ID映射功能； |
| 6、簡單易用的配置軟件MT-123, 并且具有強大的調試功能； |
技術特性
| 1、工作模式： Modbus RTU/ASCII從站模式，用于Modbus TCP主站與Modbus RTU/ASCII從站通信； Modbus RTU/ASCII主站模式，用于Modbus RTU/ASCII主站與Modbus TCP從站通信； |
| 2、從站模式：最大支持4個TCP連接數進行通信，最大支持連接8個Modbus RS485設備，并且可以同時支持48條命令請求； |
| 3、主站模式：能夠訪問4個不同IP或不同端口的Modbus TCP從站； |
| 4、網關的串口支持RS485，半雙工，波特率1200、2400、4800、9600、19200、38400、57600、115200、230400bps 可選，校驗位：無、奇、偶可選，1位或2位停止位可選； |
| 5、雙自適應的以太網網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能；； |
| 6、供電：24VDC（9V ~ 30V），110mA（24VDC）； |
| 7、工作環境溫度：-40℃ ~ 85℃，相對濕度5% ~ 95%（無凝露）； |
| 8、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 9、安裝：35mm導軌； |
| 10、防護等級：IP20； |
快速應用指南
典型應用

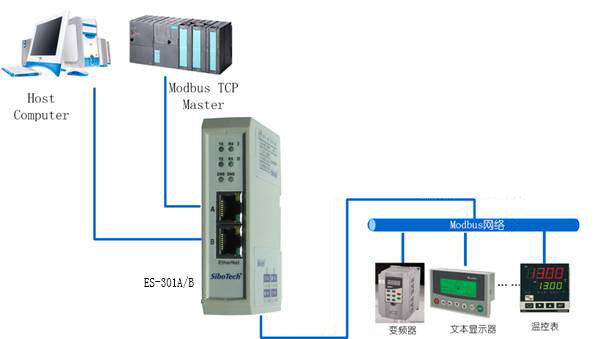

多以太網主站連接多臺串口從站
ES-301A支持雙以太網口，內置Switch功能。串口端支持1個RS485，可以將多臺Modbus從站設備連接到以太網。

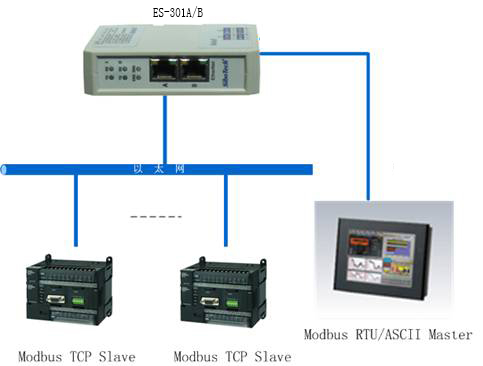

多串口主站連接多臺以太網從站

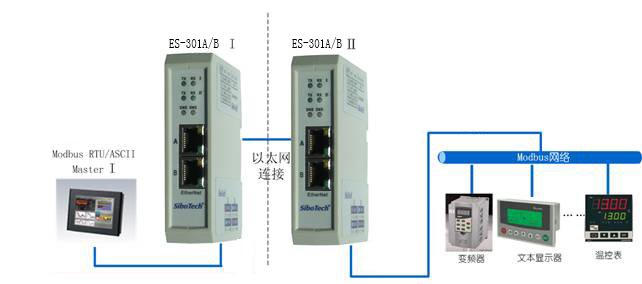

串口主站通過以太網連接串口從站
串口設備通過以太網通信，可以不受傳輸距離的限制。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2019.06.28 | |
| 網關配置軟件-Windows版 | 軟件 | 2023.07.21 | |
| 網關配置軟件-Ubuntu版 | 軟件 | 2023.01.03 |
相關產品
| 產品型號 | 以太網端的協議 | 串口協議 | 串口數量 | 網口數量 | 外型 |
| ES-301A | Modbus TCP | Modbus RTU/ASCII | 1 | 2 | 緊湊 |
| ES-302A/C | Modbus TCP | Modbus RTU/ASCII | 2 | 2 | 緊湊 |
| ENB-301MI | EtherNet IP | Modbus RTU/用戶設備協議 | 1 | 1 | 標準 |
| ENB-302MI | EtherNet IP | Modbus RTU | 2 | 1 | 標準 |
訂貨號
| 產品型號 | 以太網端的協議 | 串口協議 | 串口類型 | 串口數量 |
| ES-301A | Modbus TCP | Modbus RTU/ASCII | RS485 | 1 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

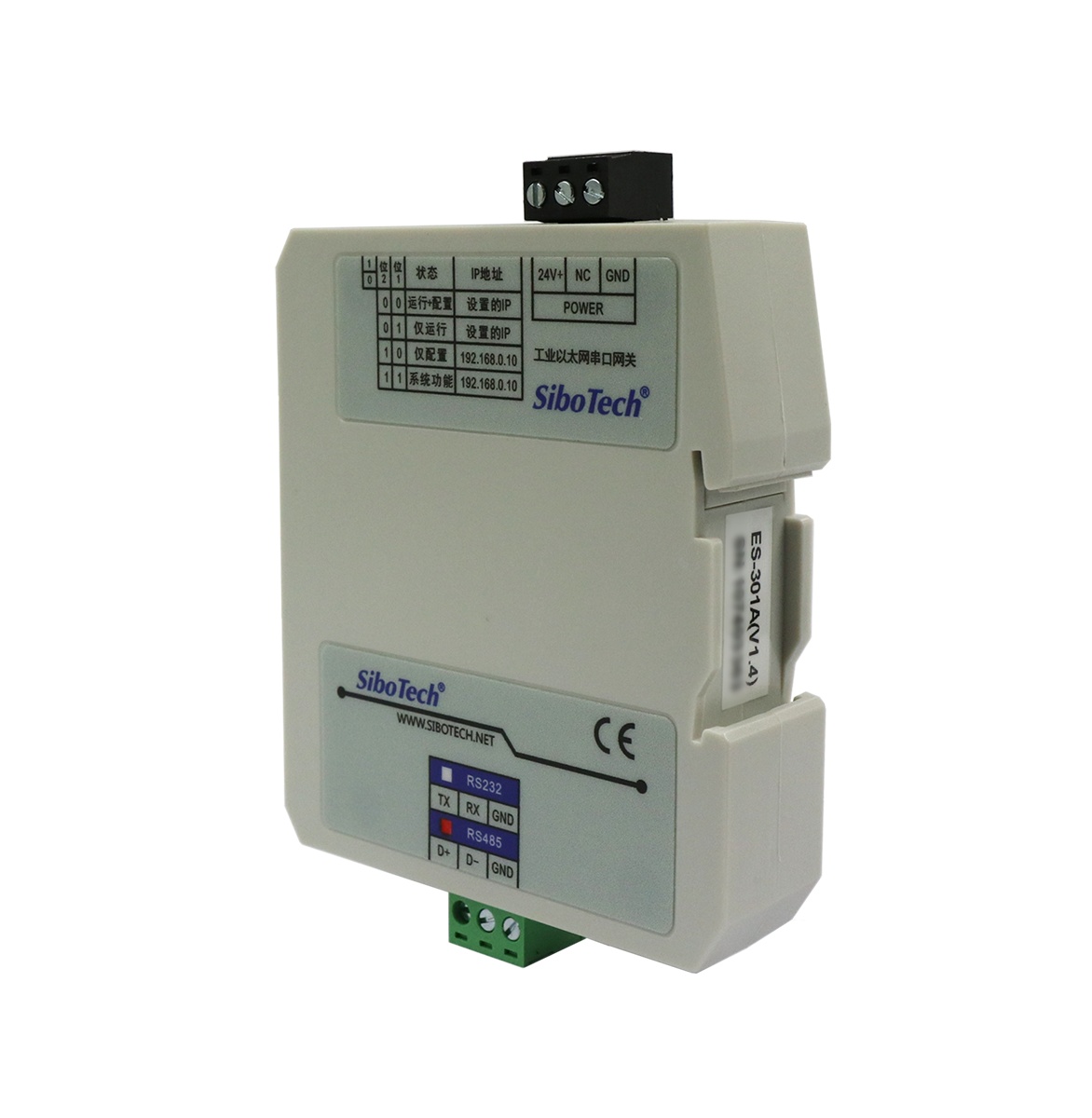

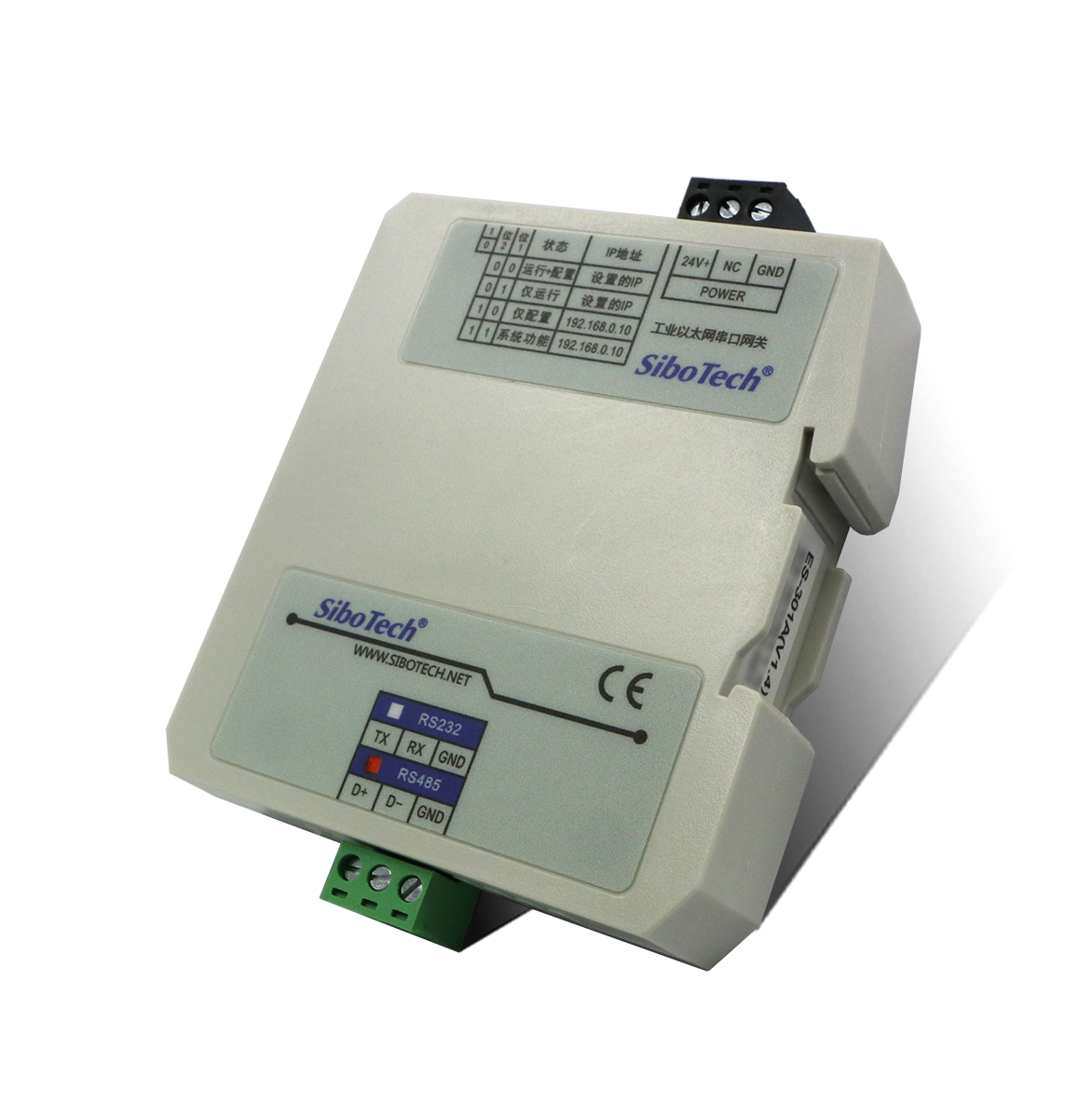

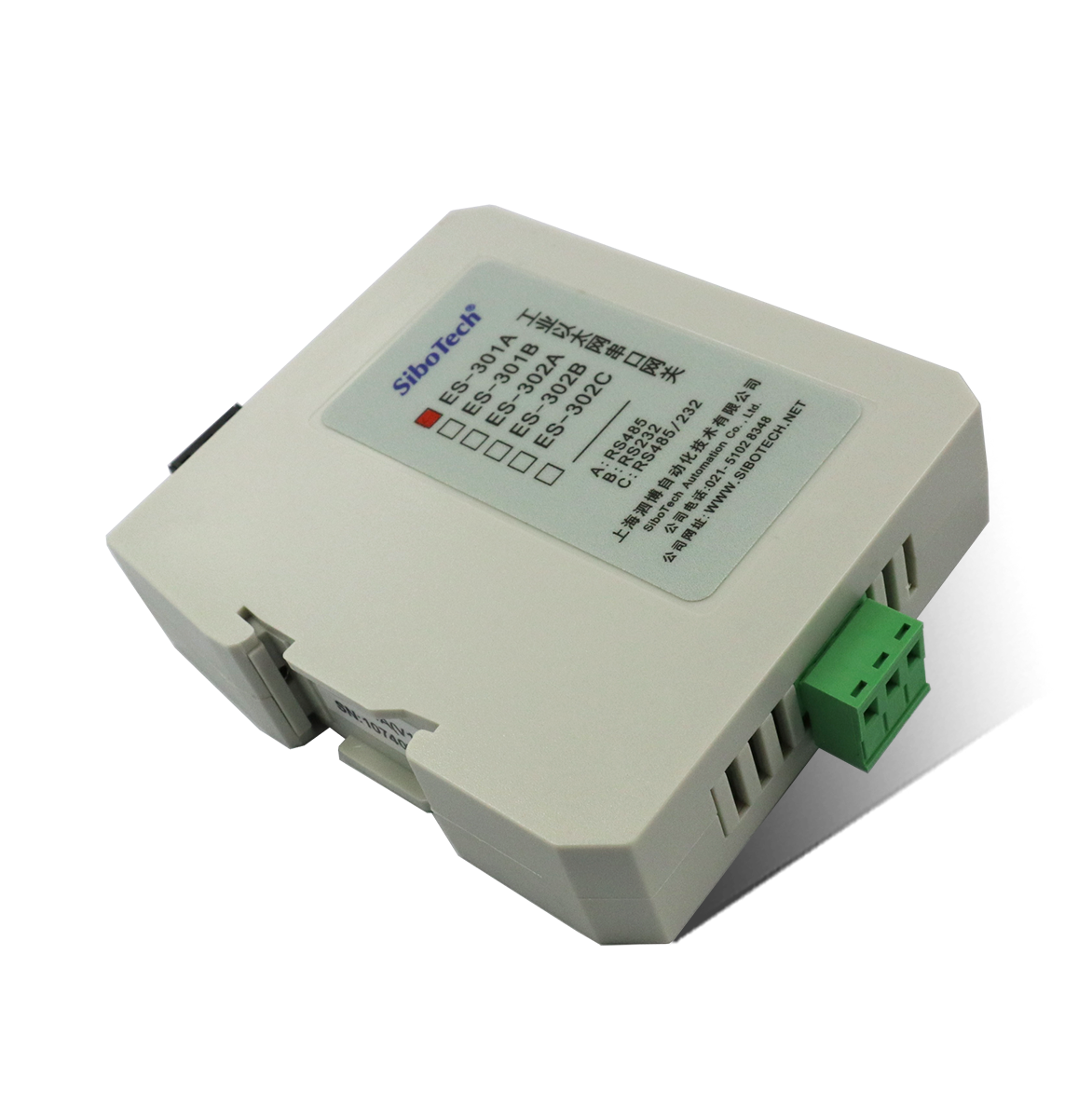

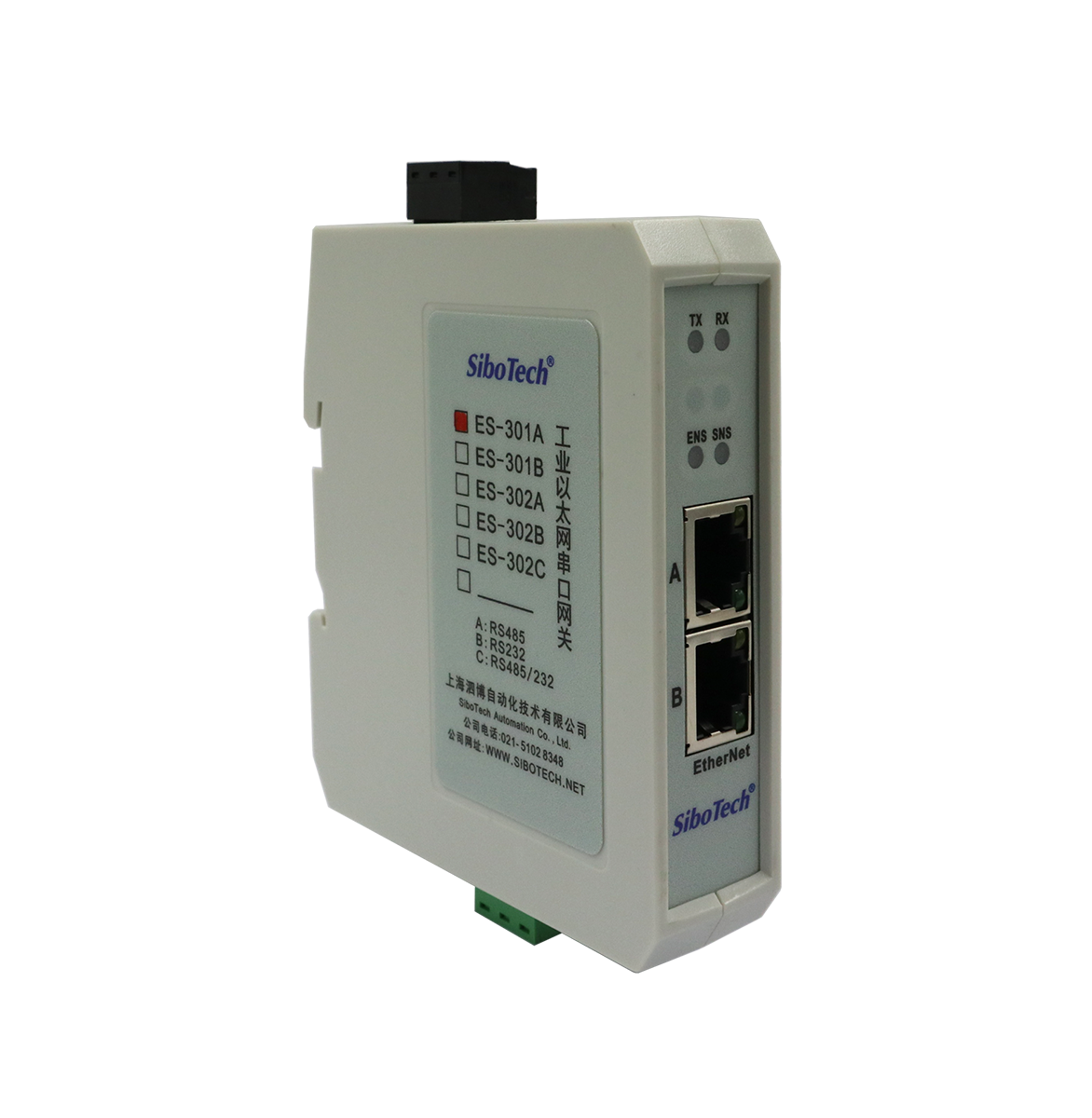

產品外觀
