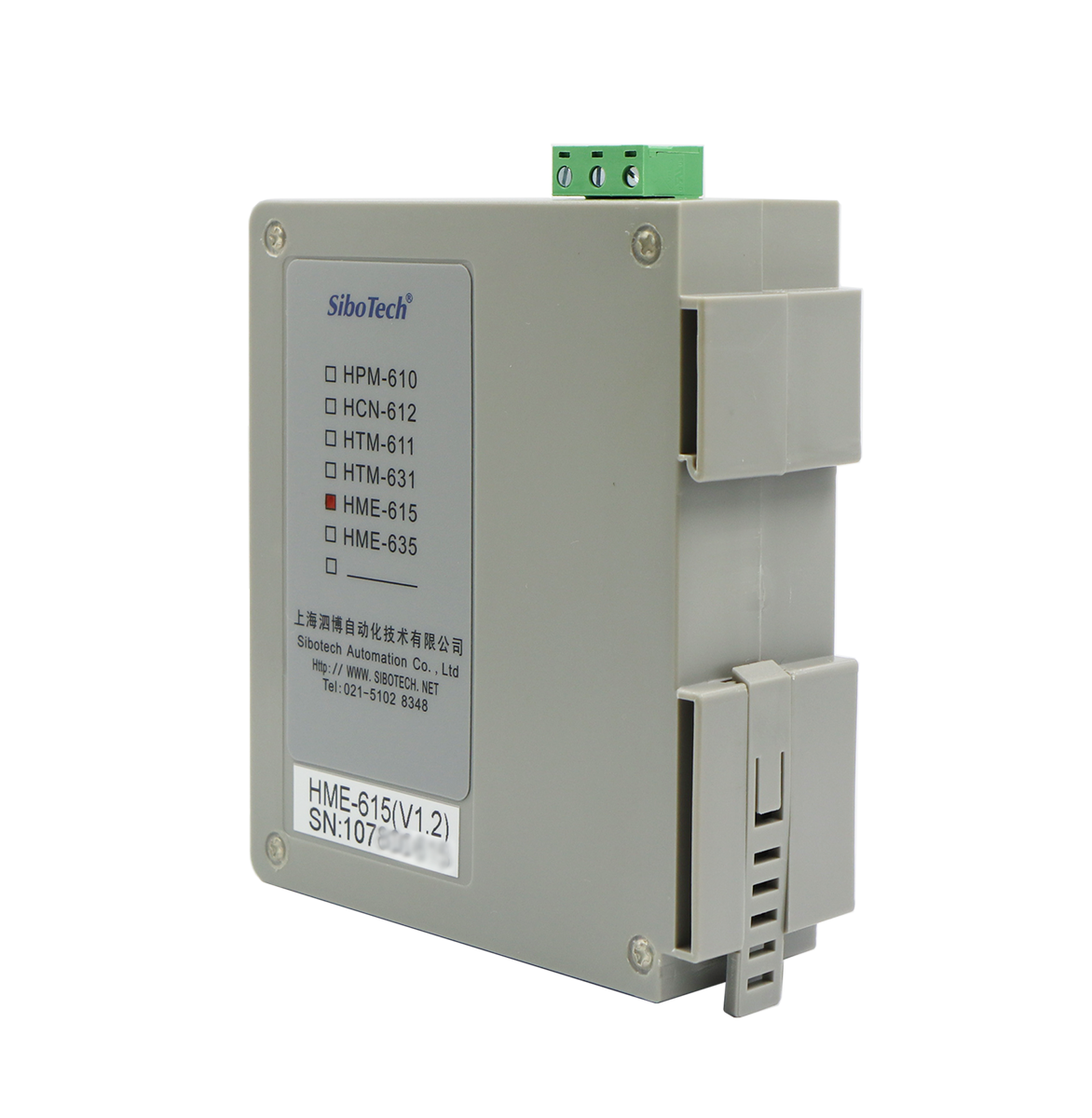

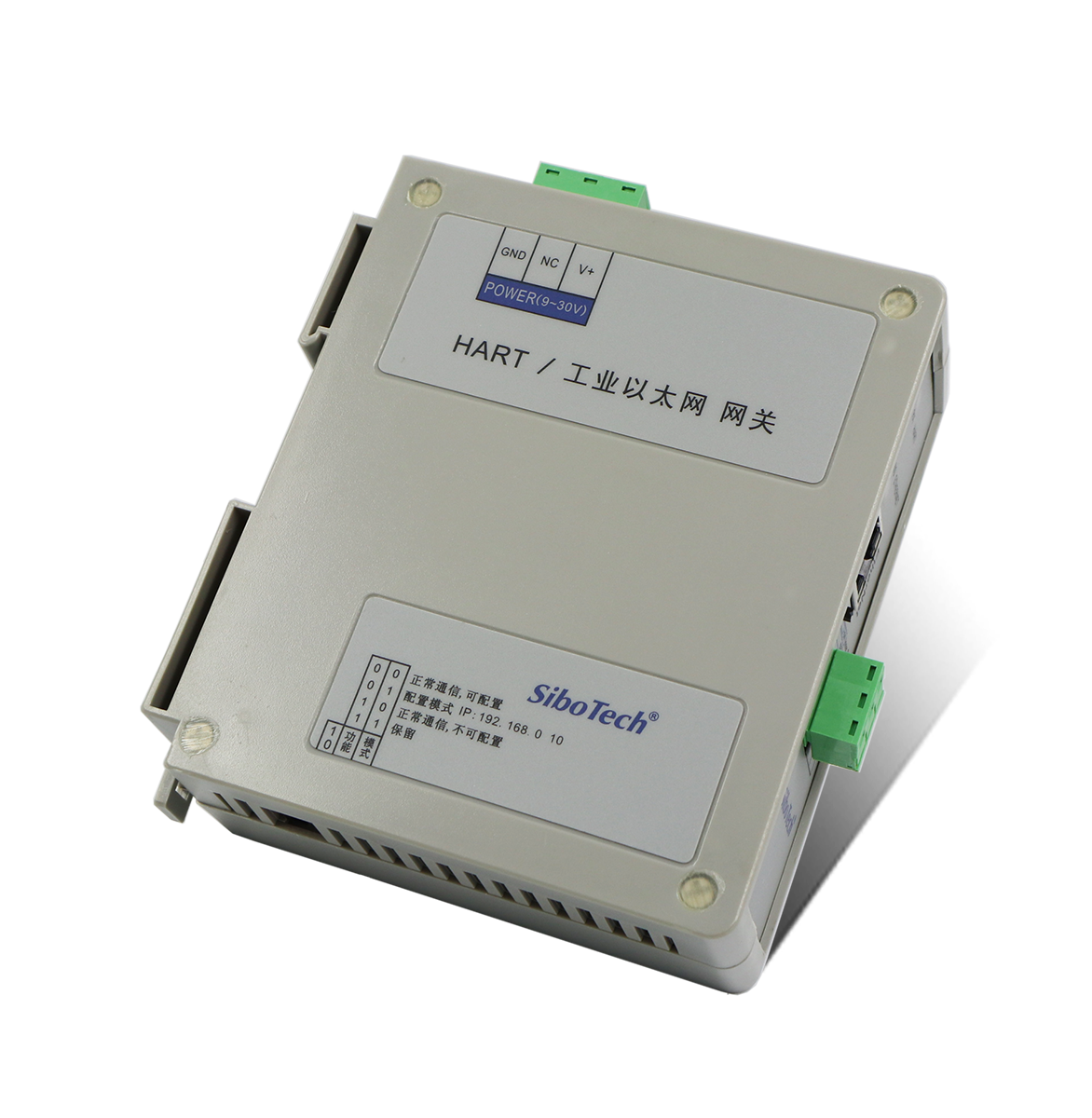

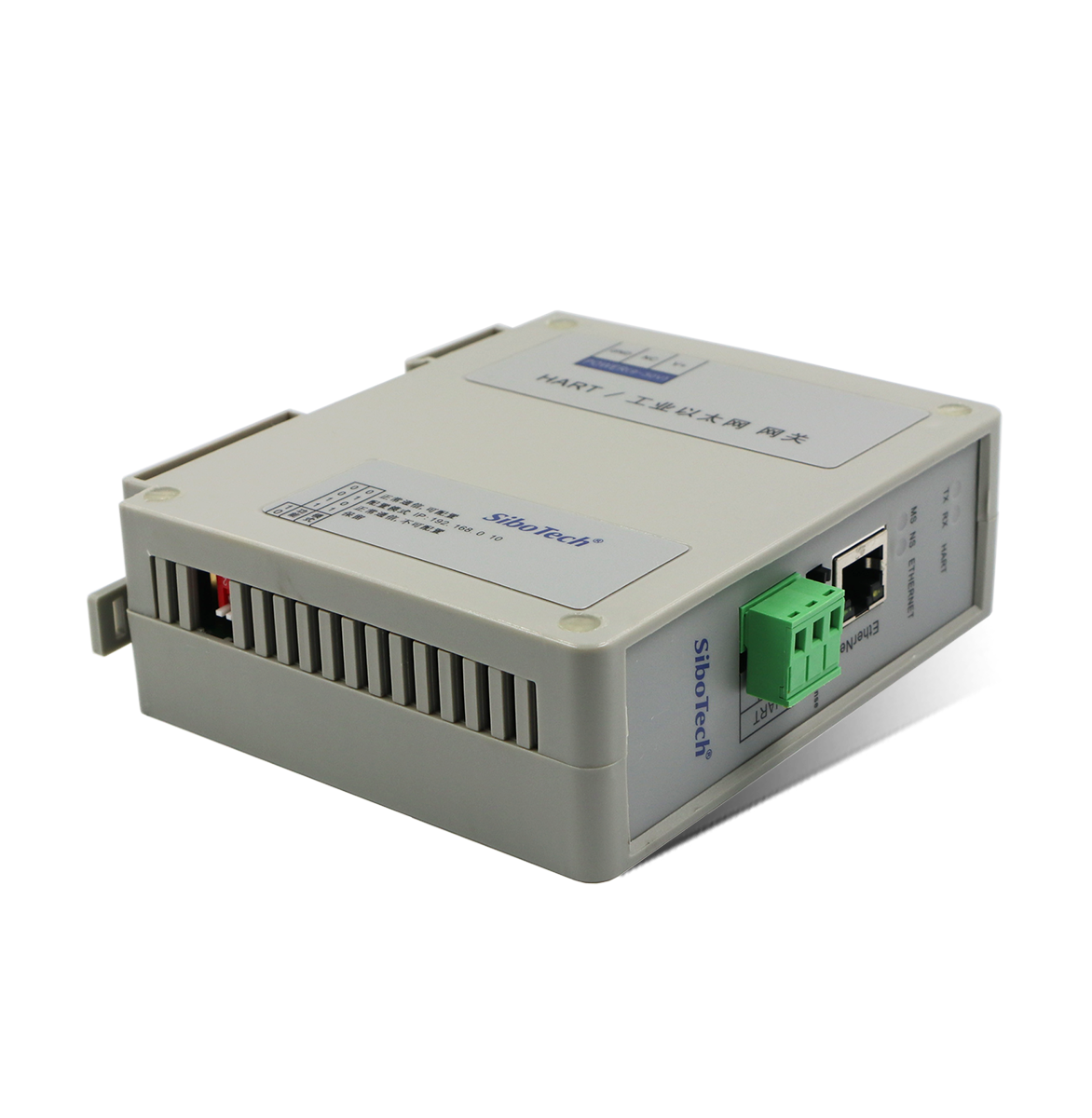

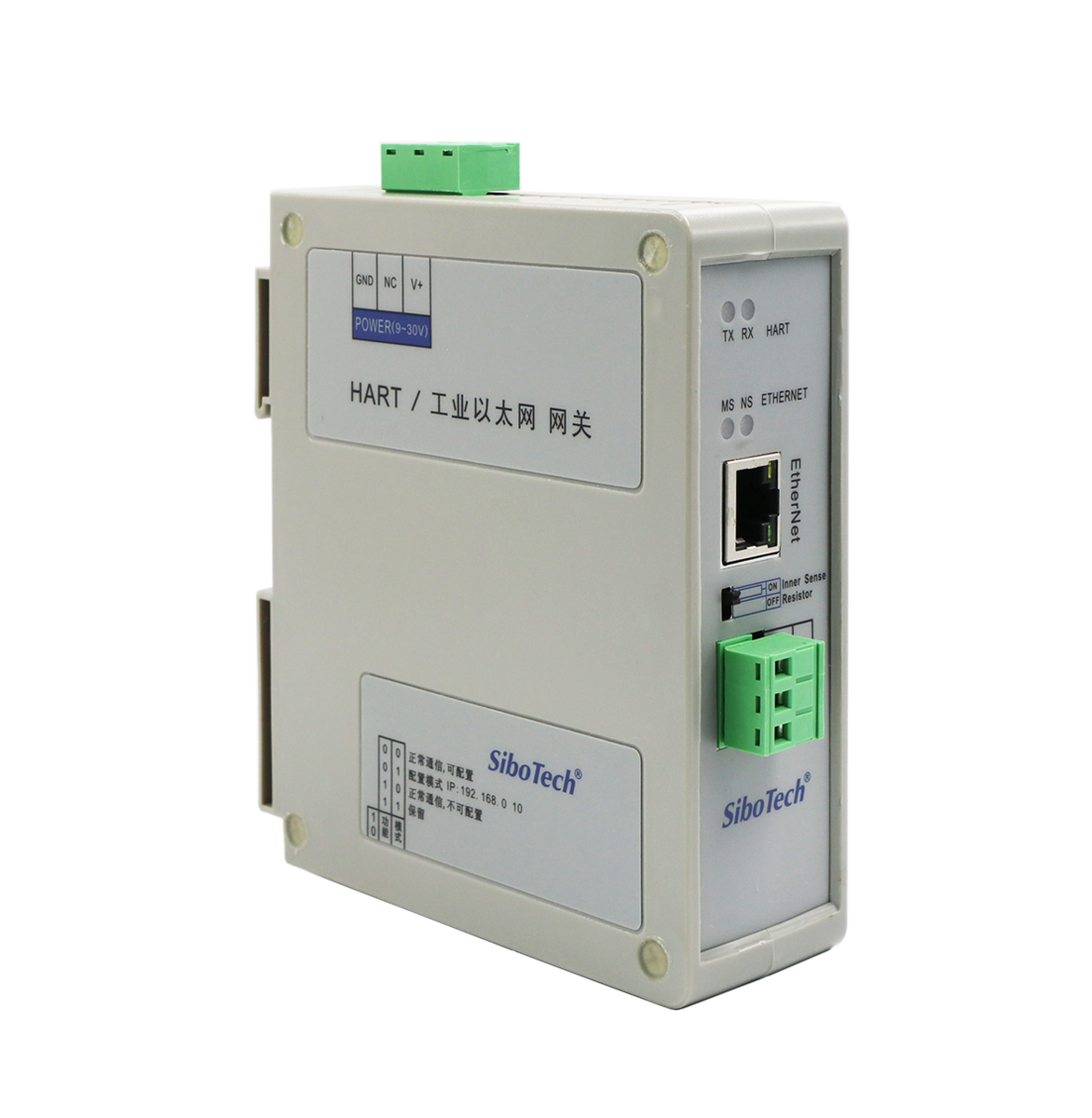

單通道HART轉工業以太網網關

型號：HME-615 V2.1 400 613 9938

基本說明：實現Modbus TCP主站與HART智能儀表之間的雙向數據通信。該產品通過單通道HART回路，可無縫對接E+H、羅斯蒙特、科隆等國內外主流品牌的4-20mA HART儀表，通過HME-615，用戶可以輕松地將多個HART儀表連接到Modbus TCP系統中。

點擊這里最新版本

添加到收藏夾
產品特點
1、單通道：?jiǎn)蝹€(gè)HART通道，最多可設置100條HART命令；
2、配置簡單：通過專門配置軟件快速實現以太網參數、HART通道及命令參數配置；
3、應用廣泛：凡具有HART從站接口的設備都可以使用本產品實現與工業以太網Modbus TCP的互連；
4、豐富的調試功能：配置軟件支持HART從站設備的診斷和調試，方便用戶的通信測試；
技術特性
1、單個HART通道，多點模式下可支持連接15臺儀表；
2、單點工作模式下，支持HART從站設備數據的陣發操作 ；
3、HART側可配置為第一主站或第二主站，支持長短幀，支持所有HART命令；
4、HART輸入數據緩沖區達3000byte，輸出數據緩沖區達2000byte；
5、每通道最多可配置100條命令，每條命令可配置為4種輸出方式：輪詢輸出、逢變輸出、初始化輸出、不輸出；
6、以太網10/100M自適應；支持IP地址沖突檢測、自動路由功能；
7、Modbus TCP最多可支持36個連接，Modbus TCP可以同時支持512條命令請求；
8、供電：11V～30V DC, <100mA；
9、工作環境溫度：-20℃ ～ 60℃, 濕度5% ～ 95%（無凝露）；
10、機械尺寸：40mm（寬）×125mm（高）×110mm（深）；
11、防護等級：IP20；
快速應用指南

以下以"Modbus TCP主站模擬軟件通過HME-615讀取儀表短地址為0的主變量值（PV）"為例介紹網關HME-615的使用過程。

一、網關參數配置

1、配置前連接設置

1）將網關的"模式"撥碼開關撥至"ON"，"功能"撥碼開關撥至"OFF"；

2）用網線將網關的網口（RJ45）和電腦的網口相連；

3）給網關上電，此時網關的IP地址固定為192.168.0.10，且可被配置；

2、軟件配置

1）打開電腦內安裝的HTConfig軟件；

2）點擊"配置"菜單下的"設置端口"項,彈出"端口選擇"對話框；

3）選擇"TCP/IP"，彈出"搜索設備"對話框，選擇網關，并登陸；

4）選擇左側樹形圖中的"現場總線"，在右側的界面中按下圖來配置；

5）單擊左側樹形圖中的"通道1"，右側的界面中各參數按下圖配置；

注：HART協議中，規定從站地址為0的設備工作在單點模式，此時允許數字通訊和模擬通訊存在。從站地址為1-15的設備工作在多點模式，此時設備的模擬輸出為最小值（如4mA）, 只能進行數字通訊。協議同時規定現場設備出廠前的地址默認配置為0號。

6）右擊"通道1"，在彈出的菜單中選擇"增加節點"；

7）右擊："Node（0）"，在彈出的菜單中選擇增加命令，在彈出的對話框中添加1號命令（命令號1），然后確定返回；

8）點擊"命令號1", 右側出現的配置表按下圖所配：

9）點擊"下載"圖標，在彈出的對話框選擇網關所連接的電腦網口，然后點擊下載：

二、功能演示

網關的HART接口連接一臺從站地址為0的2線制壓力變送器，網口通過網線連到電腦，電腦中用設置好的Modbus POLL軟件來模擬一個Modbus TCP主站，這樣在數據交換窗口中即可看到壓力變送器的主變量值：

典型應用

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2022.11.01
HART協議命令 說明書 2022.04.15
網關配置軟件 軟件 2022.10.26
相關產品

HART網關選型指南

產品型號 HART口通道數 串口協議 PROFIBUS DP 以太網協議
HPM-610 單通道
RS485/422/232
Modbus從站		 DP V0 ——
HTM-611 —— ——
HME-615 —— —— Modbus TCP從站
HEI-612 —— —— EtherNet IP從站
HTM-631 三通道 RS485
Modbus從站		 —— ——
HME-635 —— —— Modbus TCP從站
