HART轉Modbus 網關

型號：HTM-611 400 613 9938

基本說明：實現Modbus串口主站與HART智能儀表之間的雙向數據通信。該產品通過單通道HART回路，可無縫對接E+H、羅斯蒙特、科隆等國內外主流品牌的4-20mA HART儀表（支持HART7儀表），通過HTM-611，用戶可以輕松地將多個HART儀表連接到Modbus串口系統中

點擊這里以往版本

添加到收藏夾
產品特點
1、應用簡單：用戶只需參考手冊及應用實例，根據要求配置即可在短時間內實現通信；
2、功能強大：支持HART（HART7標準）與MODBUS之間的互聯、HART與串口數據的透明傳輸，支持作為HART手操器；
3、豐富的調試功能：配置軟件支持HART從站設備的診斷、掃描和調試，方便用戶的通信測試；；
4、配置接口靈活：可以使用USB或RS-232進行配置；
技術特性
1、HART可作為第一主站或第二主站；
2、支持1個HART通道（支持HART7標準），HART通道支持連接的HART從站設備多達15個，支持作為HART手操器來使用；
3、支持HART單點工作模式或多點工作模式；
4、單點工作模式下，支持從站設備數據的突發操作；
5、支持HART7及更早版本的所有通用命令；
6、每條HART命令可配置為逢變輸出、輪詢輸出、初始化輸出或不輸出；
7、HART每通道最多支持128條用戶命令，HART輸出數據緩沖區高達1000字節，輸入數據緩沖區高達1600字節；
8、可選擇使用內部或外部采樣電阻；
9、串口是RS-232、RS-485可選，波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
10、串口側可配置為MODBUS從站，支持功能碼：03H、04H、06H、10H，支持03、04功能碼可選讀取數據；
11、MODBUS從站支持RTU和ASCII通信方式；
12、串口可配置為通用模式，能夠與HART從站設備進行數據透明傳輸；
13、供電：24VDC(9V-30V)，80mA（24DC）；
14、工作環境溫度：-20℃ ～ 60℃，相對濕度5%~95%（無凝露）；
15、外形尺寸：25mm（寬）*100mm（高）*90mm（深）；
16、安裝：35mm導軌；
17、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2025.05.30
HART協議命令 說明書 2022.04.15
HART系列常見問題解答 說明書 2025.04.14
網關配置軟件 軟件 2025.05.26
相關產品

HART網關選型指南

產品型號 HART口通道數 串口協議 PROFIBUS DP 以太網協議
HPM-610 單通道 RS485/422/232
Modbus從站		 DP V0 ——
HTM-611 —— ——
HME-615 —— —— Modbus TCP從站
HEI-612 —— —— EtherNet IP從站
HTM-631 三通道 RS485
Modbus從站		 —— ——
HME-635 —— —— Modbus TCP從站
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

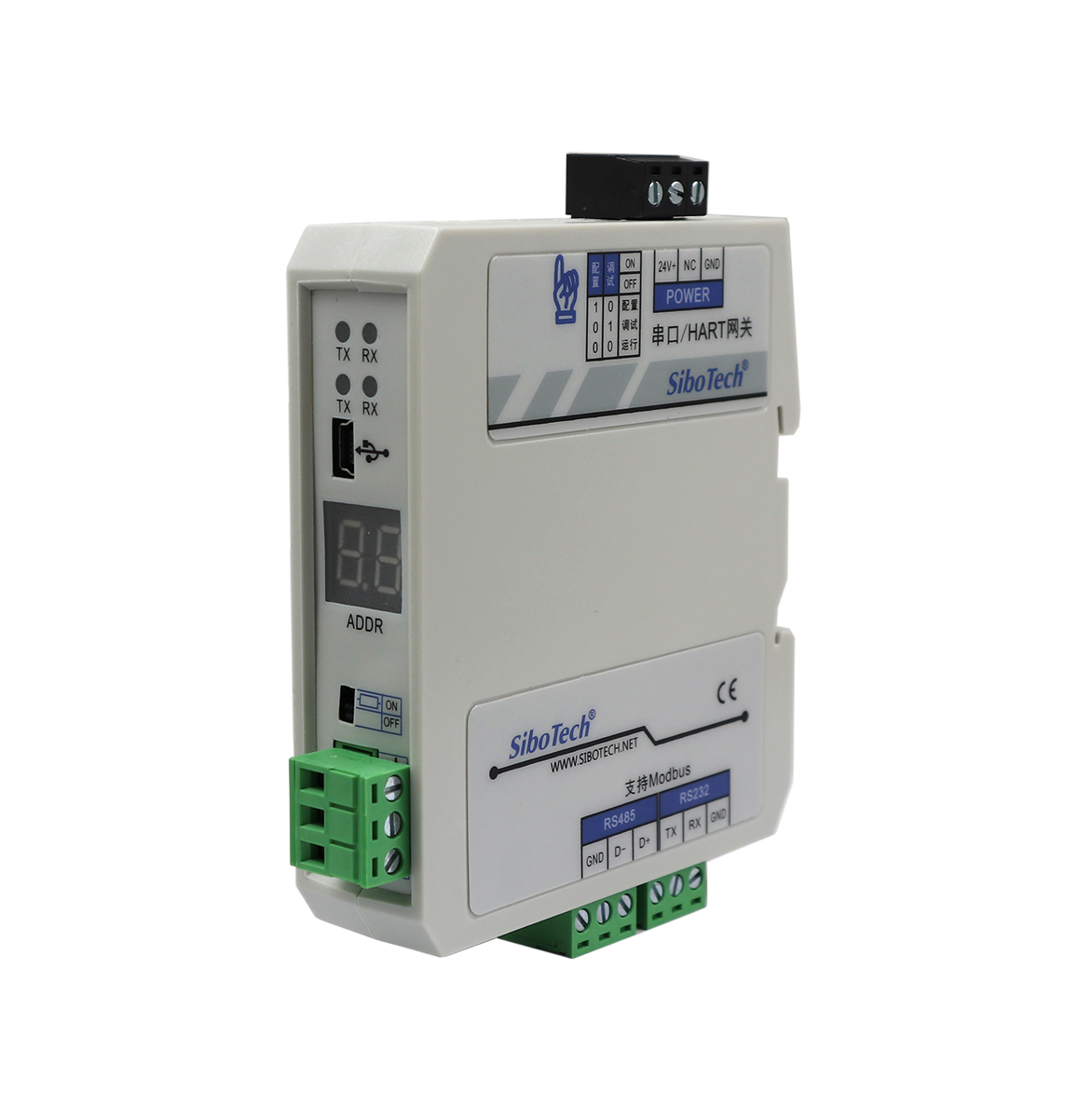

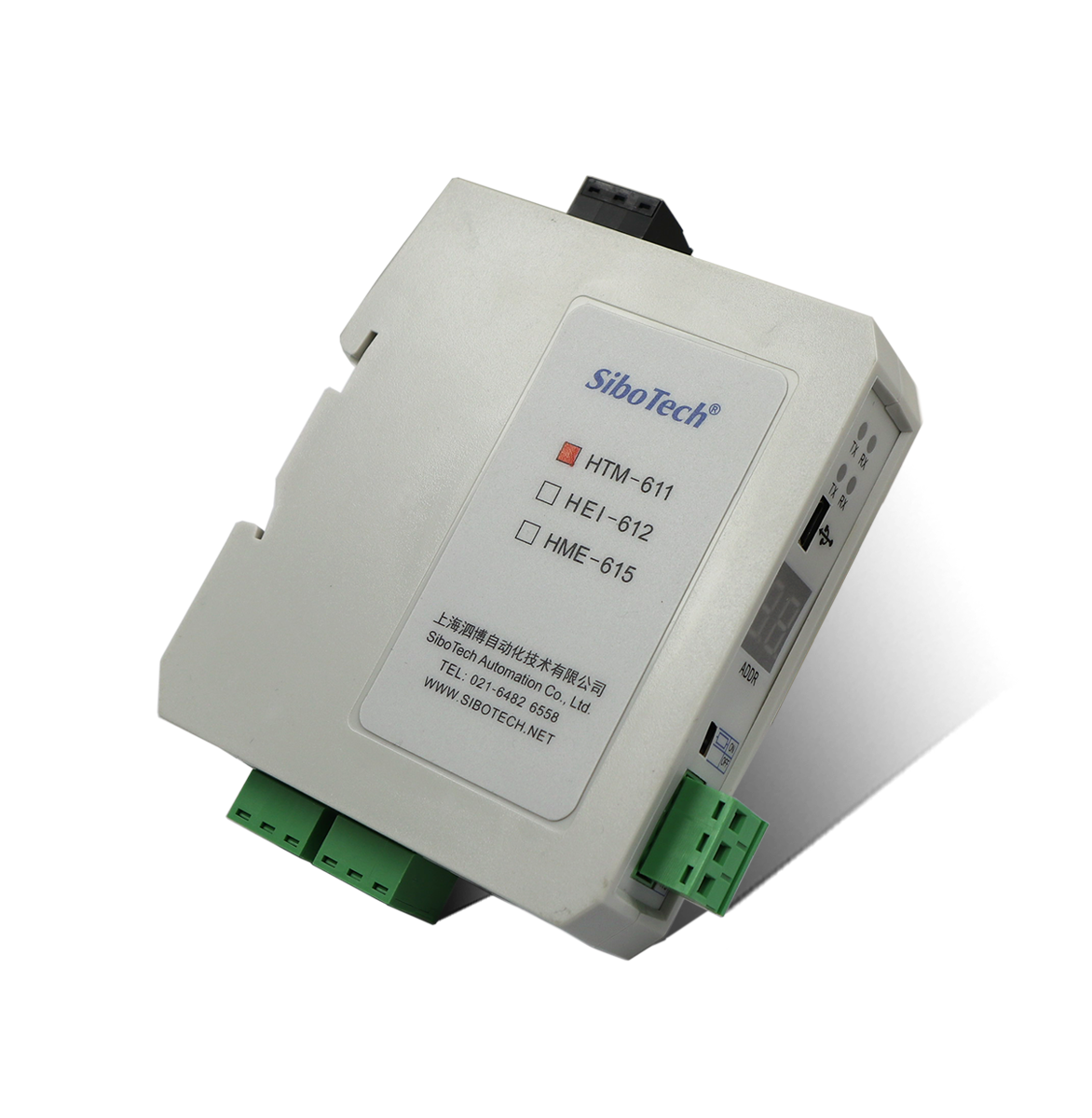

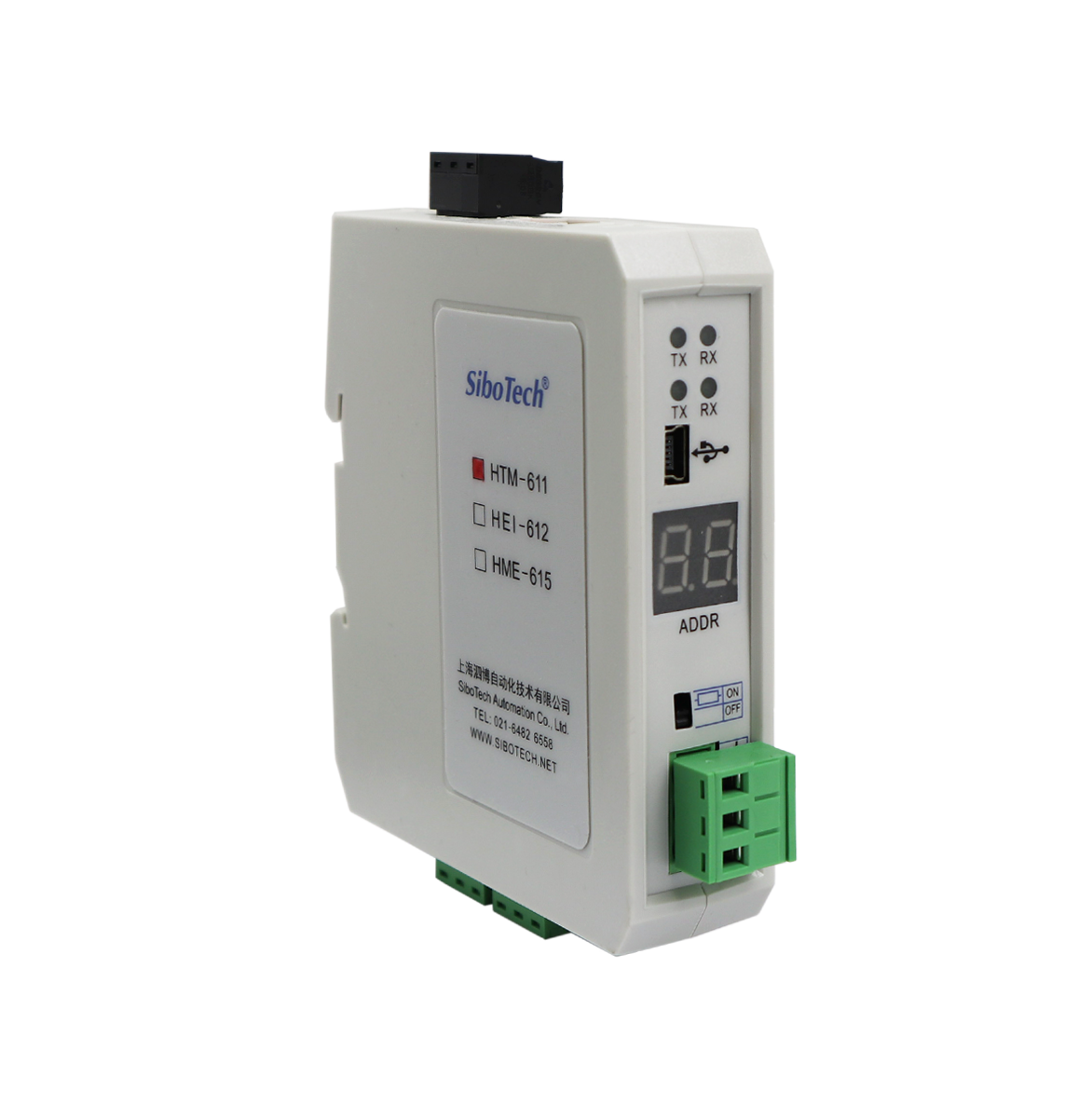

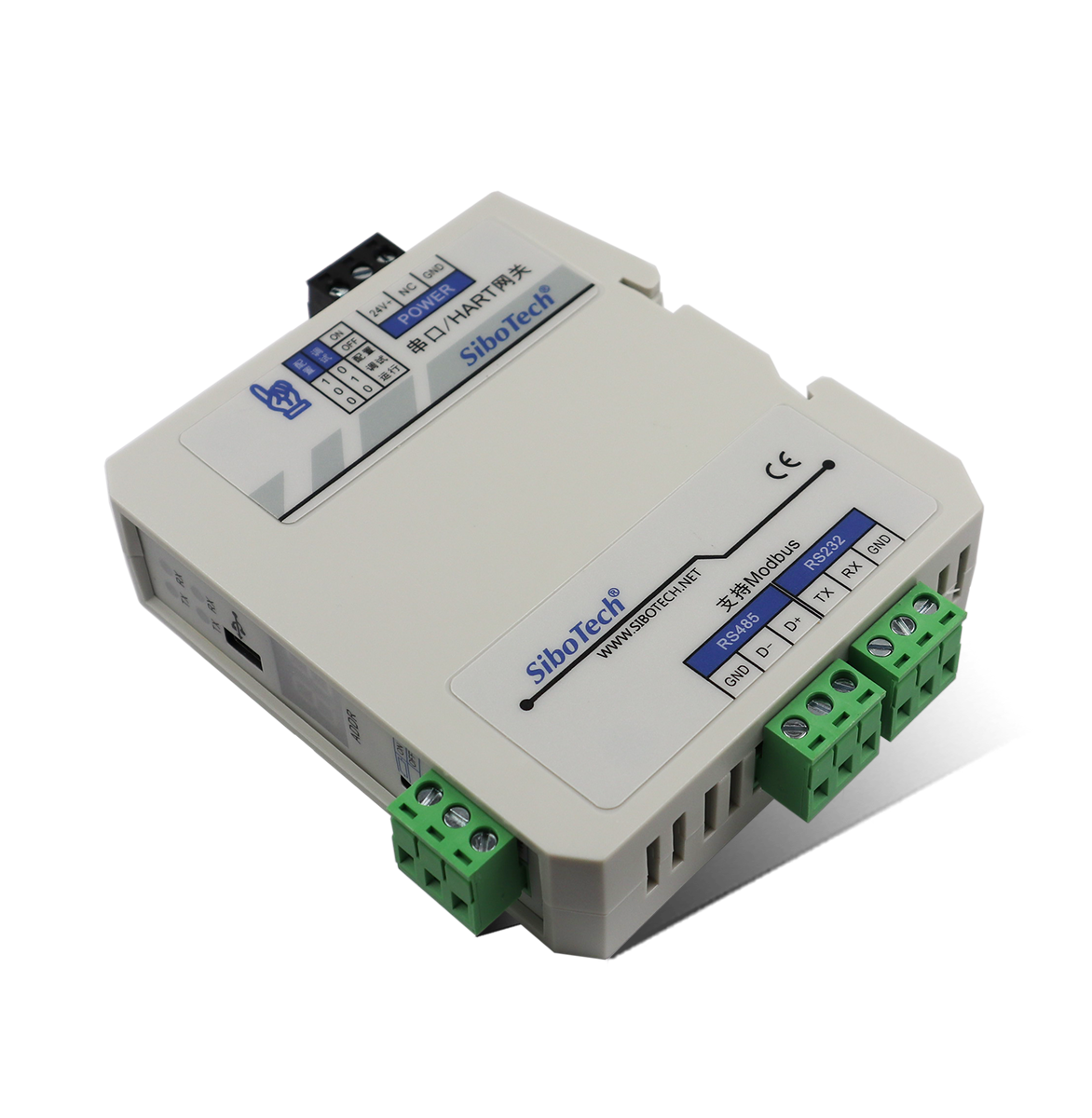

產品外觀
開發套件
相關案例
1、HART協議通信解決方案專場
2、HART轉Modbus RTU網關HTM-611在山東某油田項目上的應用
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
HTM-611 V31
/
/
/
/
