Modbus TCP/CANopen網關
型號：ENC-316 400 613 9938
基本說明：ENC-316是一款實現CANopen主站與Modbus TCP從站協議轉換的工業網關，可以連接多臺CANopen設備（伺服，變頻器等）到Modbus TCP主站上位機，實現高效通信。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、Modbus TCP端最大支持36個Modbus TCP主站（Client）連接； |
| 2、Modbus TCP端最大輸入/輸出字節數為1280/1280； |
| 3、CANopen端配置支持PDO和SDO兩種命令； |
| 4、網關整體抗干擾性能強； |
| 5、支持專用配置軟件上下載配置，簡潔清晰的可視化配置界面，使用方便； |
技術特性
| 1、Modbus TCP端: ① 支持靜態配置IP地址和DHCP； ② 支持TCP連接數為36個； ③ 支持Modbus TCP功能碼：03、04、06、16； |
| 2、CANopen端： ① CAN工作方式：本CAN接口支持CAN2.0A協議； ② 符合CANopen行規 DS-301 V4.02； ③ 支持CANopen協議的最多8個字節的TPDO、最多8個字節的RPDO； ④ 支持快速Download SDO和快速Upload SDO； ⑤ 支持PDO/SDO最大命令總條數160； ⑥ TPDO和RPDO的COBID可以由用戶設置，也可以采用默認的COBID，十進制顯示； ⑦ 支持TPDO超時清零； ⑧ 支持SYNC功能； ⑨ 支持life Guard功能； ⑩ 支持NMT管理使能功能； ? CANoepn從站狀態超時清零功能； ? 支持Control& Status功能； ? 支持CANopen從站最大節點數100個； |
| 3、供電：24VDC（11V ~ 30V），80mA（24VDC）； |
| 4、工作環境溫度：-20℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）； |
| 5、外形尺寸：40mm（寬）×125mm（高）×110mm（深）； |
| 6、安裝：35mm導軌； |
快速應用指南

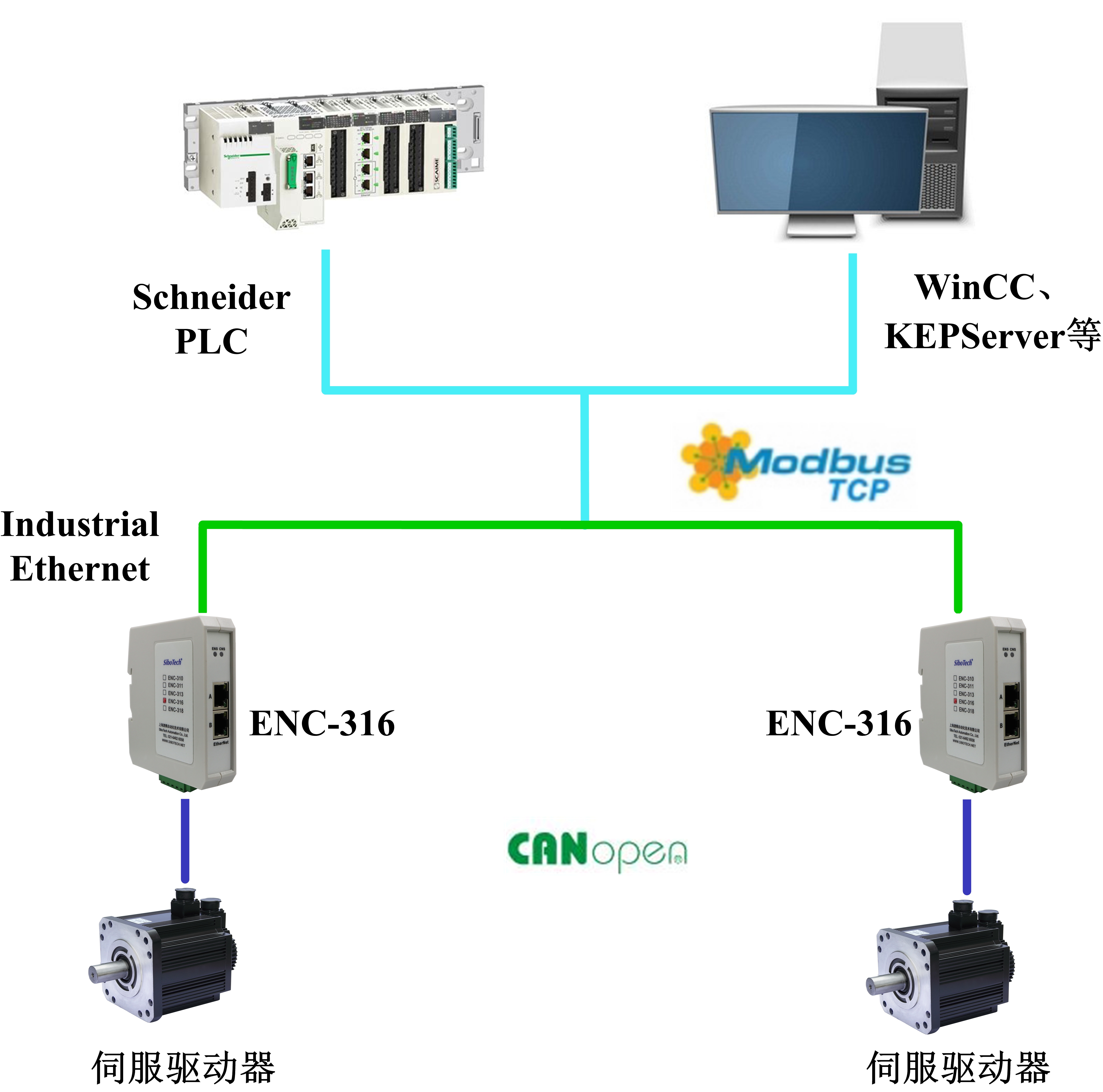

典型應用
測試指南
相關產品
| 產品型號 | 以太網之上的應用協議 | CAN接口協議 |
| ENC-310 | EtherNet/IP | CANopen |
| ENC-311 | EtherNet/IP | 通用CAN2.0A/2.0B |
| ENC-312 | TCP/IP | CANopen |
| ENC-316 | Modbus TCP | CANopen |
| ENC-318 | Modbus TCP TCP/IP UDP/IP | 通用CAN2.0A/2.0B |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

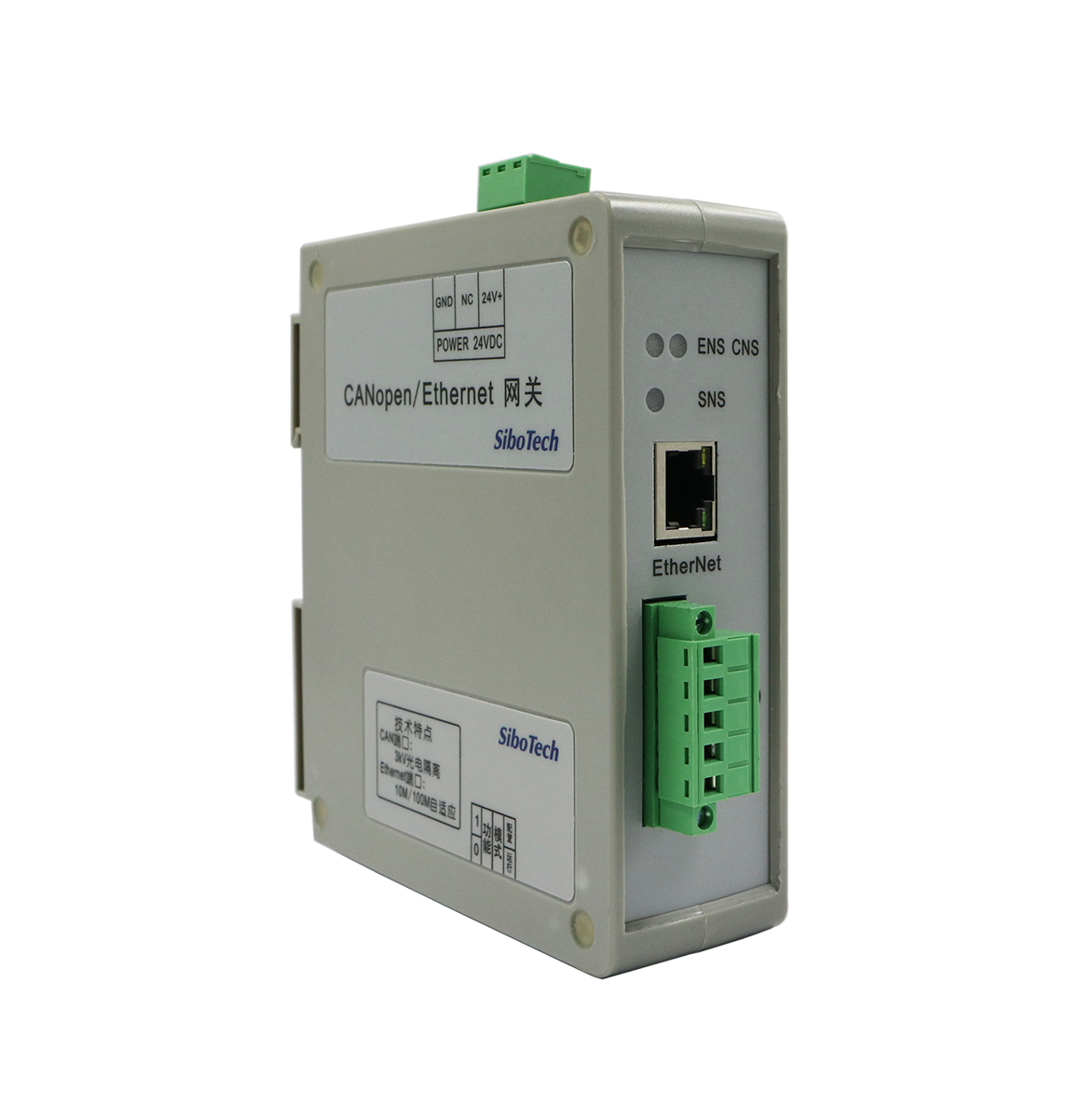

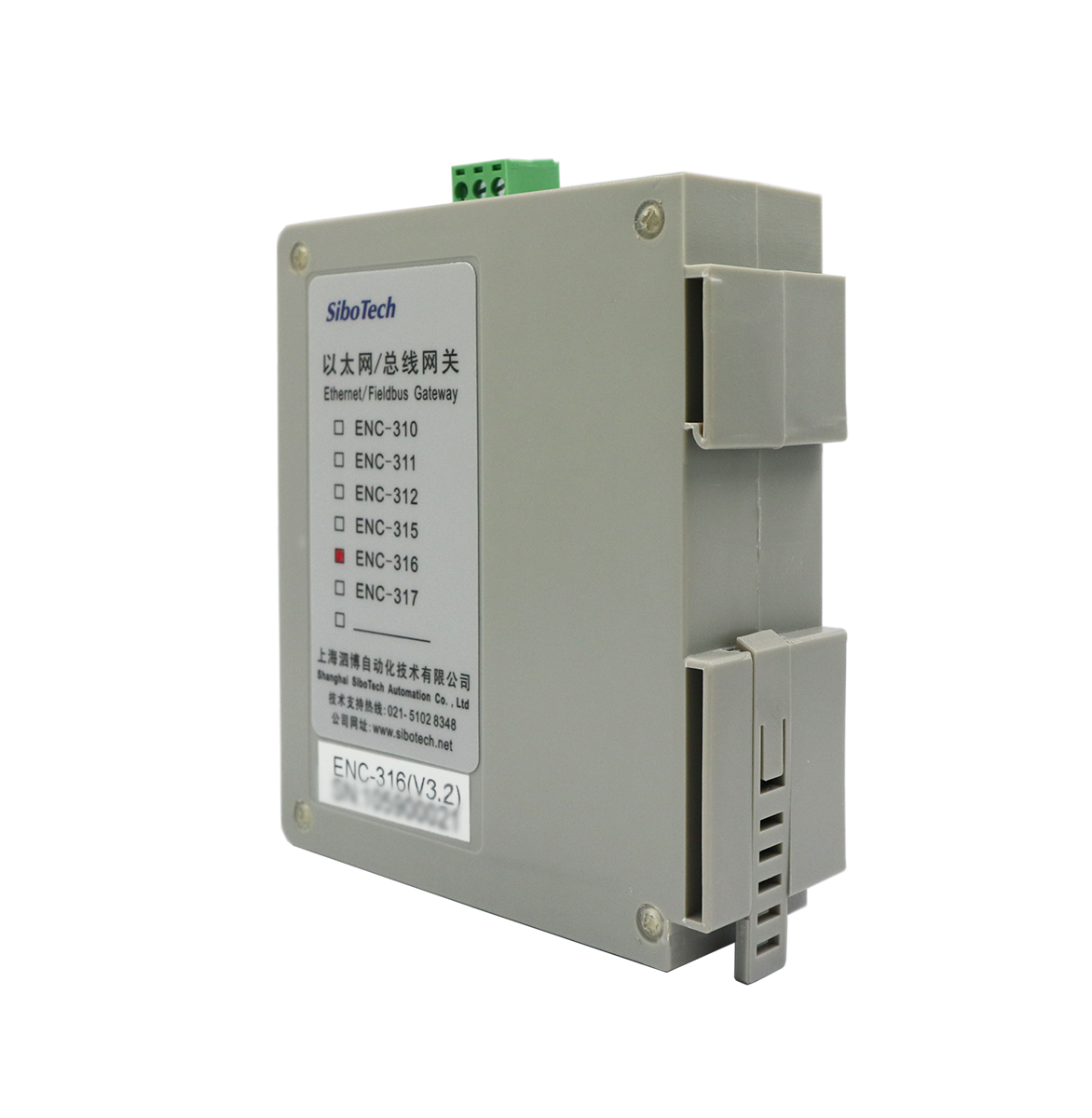

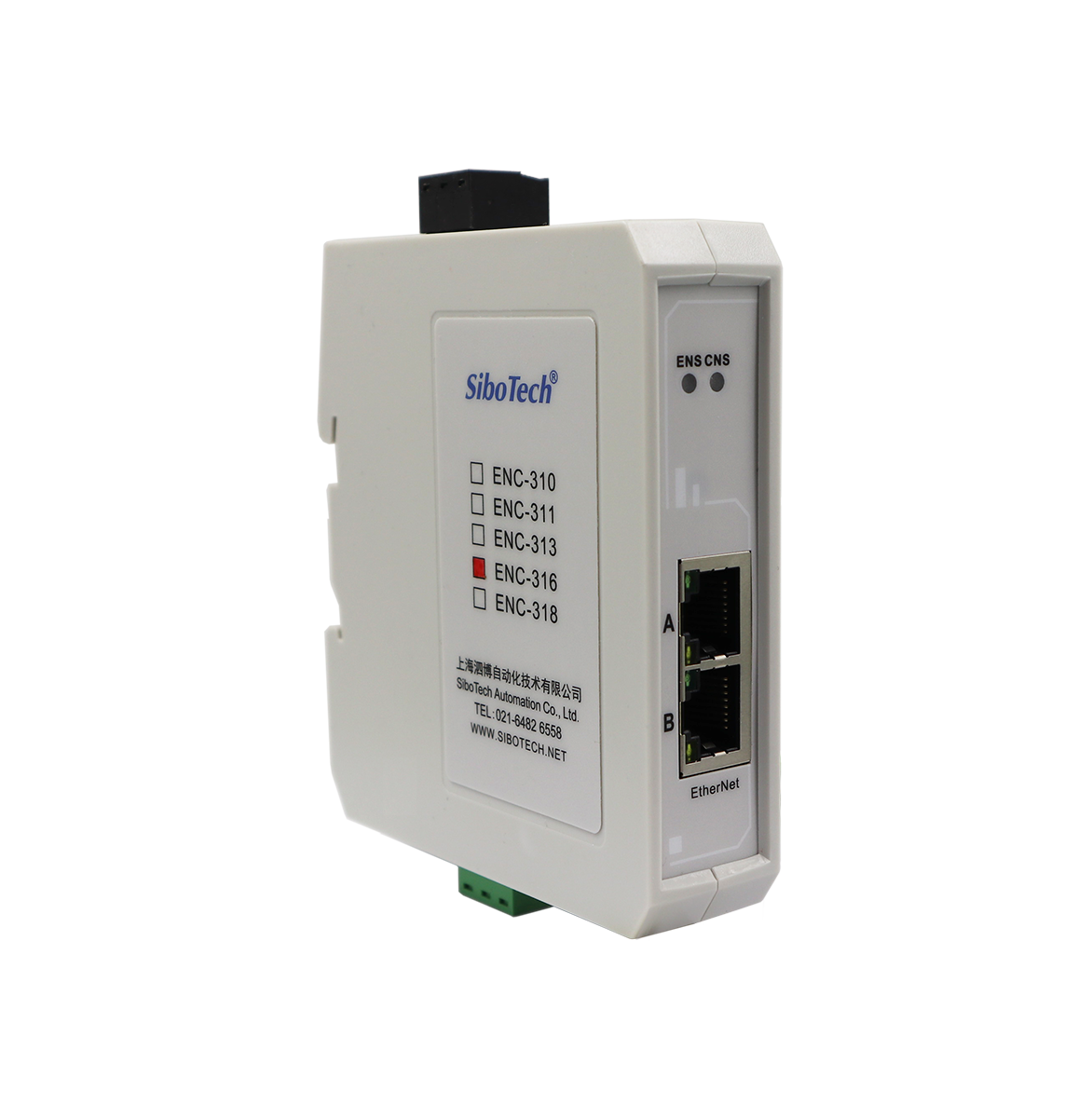

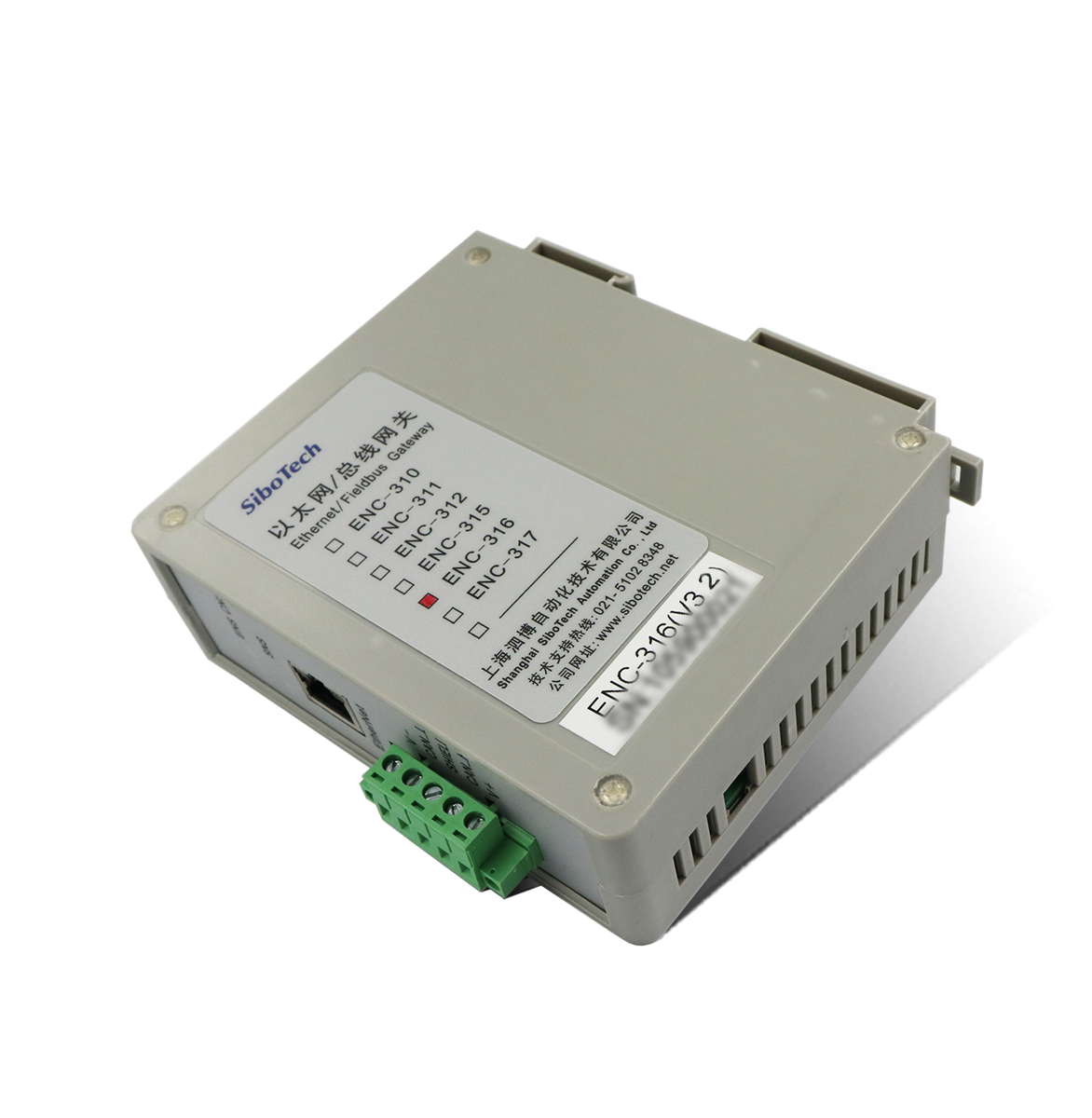

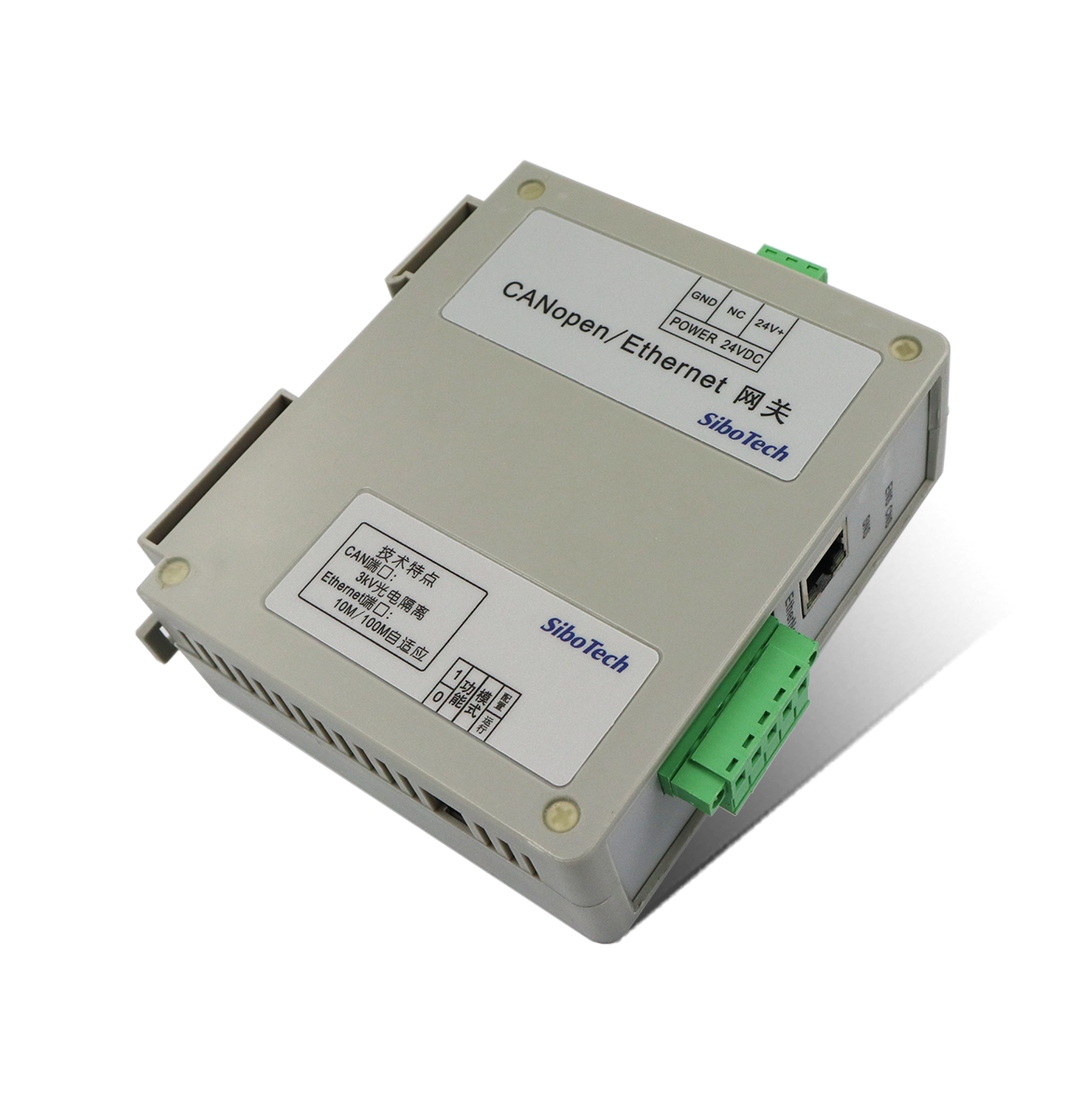

產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
