Modbus / CANopen網關

型號：MCO-242 400 613 9938

基本說明：實現CANopen協議和Modbus協議之間的互相轉換。該網關有兩種工作模式，分別為：CANopen作主站/Modbus作從站；CANopen作從站/Modbus作主站。 網關分別在CANopen側/Modbus側，既可以作主站也可以作從站。且做主站的一側，連接的從站數量沒有限制

添加到收藏夾
產品特點
1、配置方便，通過TYPE-C口配置；
2、功能強大，兩種工作模式可選，分別為：CANopen作主站/Modbus作從站， CANopen作從站/Modbus作主站；
3、CANopen作從站時支持LSS功能；
4、最大輸入/輸出各512字節；
5、串口支持RS232，RS485；
6、使用隔離型電源，抗干擾能力增強；
7、CAN口和串口采用能承受1KV的光電隔離；
8、內置120Ω終端電阻，通過開關設置；
技術特性
1、CANopen支持CANopen DS301V4.02；支持NMT、PDO、SDO、既支持Heartbeat也支持Guard Life；
2、最多支持8個字節的TPDO和RPDO、快速Download SDO和快速Upload SDO；
3、CANopen命令最多可配置128條；
4、支持CAN波特率：5K ～ 1Mbps；
5、支持串口波特率：1200 ～ 115200bps；
6、網關工作在CANopen主站/Modbus從站模式時：支持連接多個CANopen從站節點；Modbus從站支持功能碼： 03H、04H、06H、10H號功能；支持的通訊格式：RTU、ASCII格式；
7、網關工作在CANopen從站/Modbus主站模式時：CANopen最多支持64個TPDO、64個RPDO、支持SDO對輸入輸出數據交換緩沖區的訪問；Modbus主站支持功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；支持的通訊格式：RTU、ASCII格式；支持多個Modbus從站節點；
8、CANopen為從站時支持LSS功能；
9、工作電源：直流24VDC帶隔離（9V ~ 30V），60mA（24V）；
10、工作環境溫度：-40℃ ～ 60 ℃, 濕度5% ～ 95%；
11、機械尺寸：25mm（寬）×100mm（高）×90mm（深）；
12、安裝：35mm 導軌；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2024.03.22
網關配置軟件 軟件 2025.02.17
相關產品

Modbus/CANopen轉換器選型指南

產品型號 CAN口協議 串口協議(RS485/RS232) 連接站點數
MCO-241 CANopen從站 Modbus主站 多個Modbus從站
CANopen主站 Modbus從站 1個CANopen從站
MCO-242 CANopen從站 Modbus主站 多個Modbus從站
CANopen主站 Modbus從站 多個CANopen從站
MCC-425 CANopen從站 Modbus主站 1個Modbus從站
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

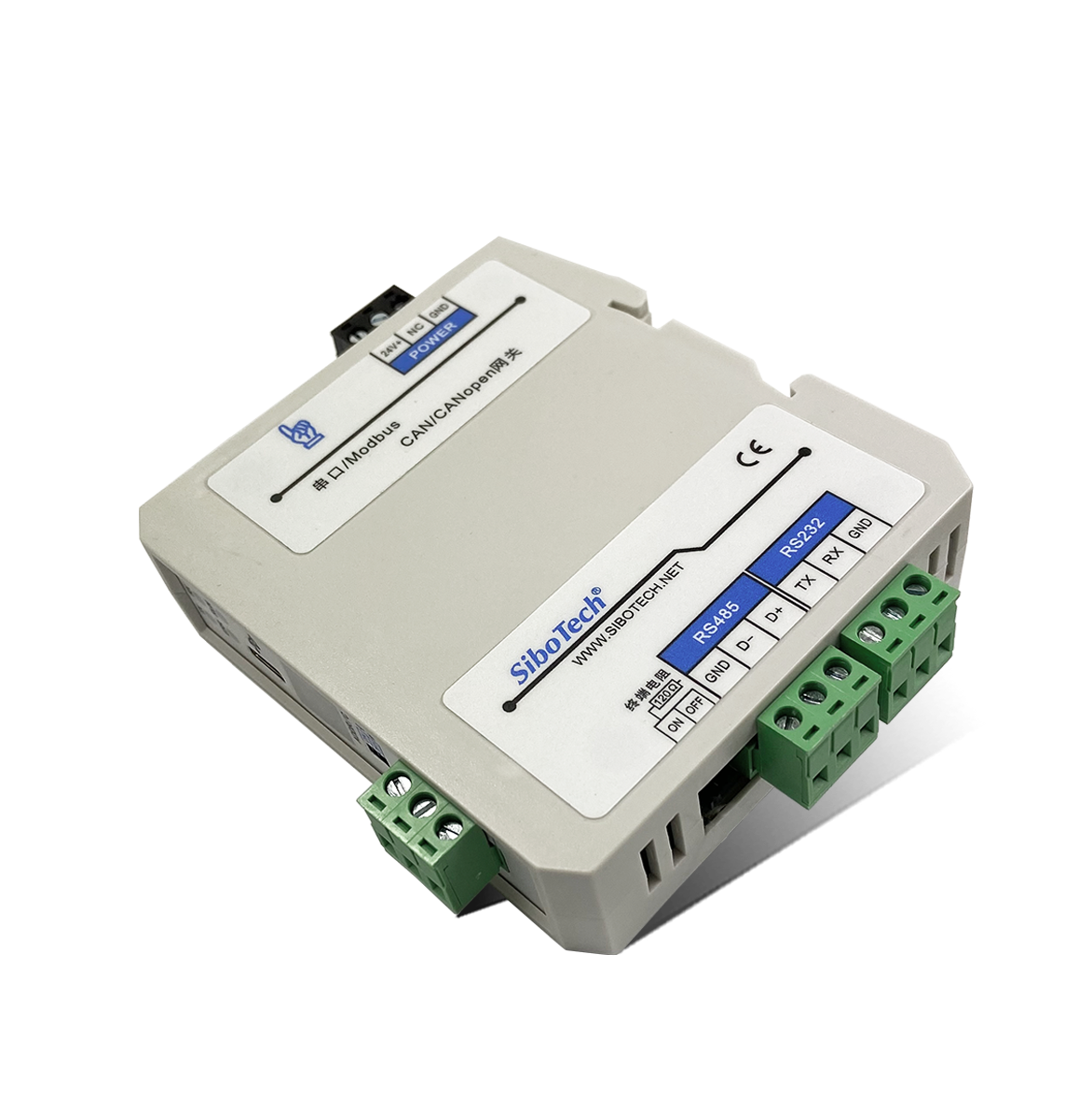

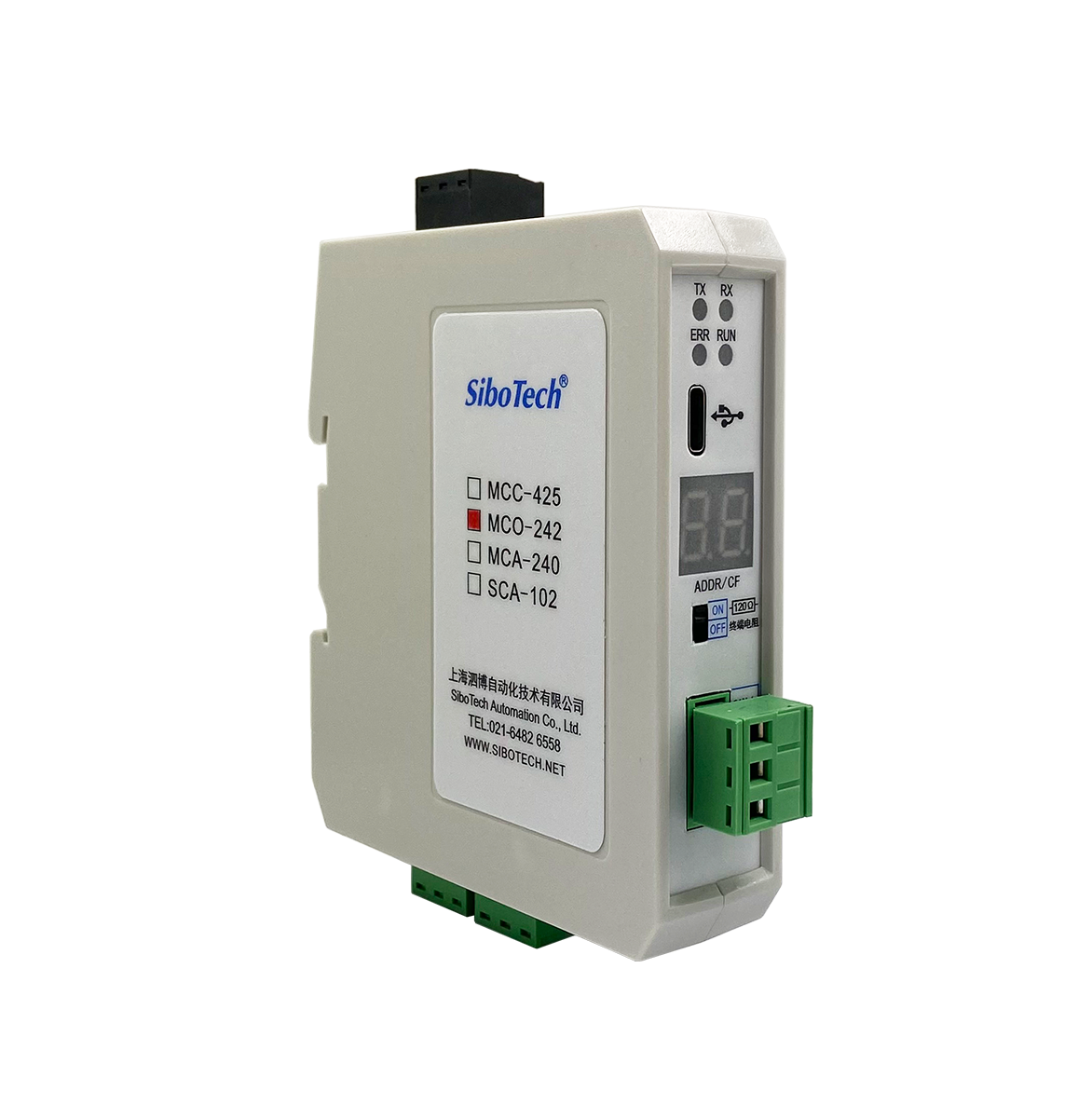

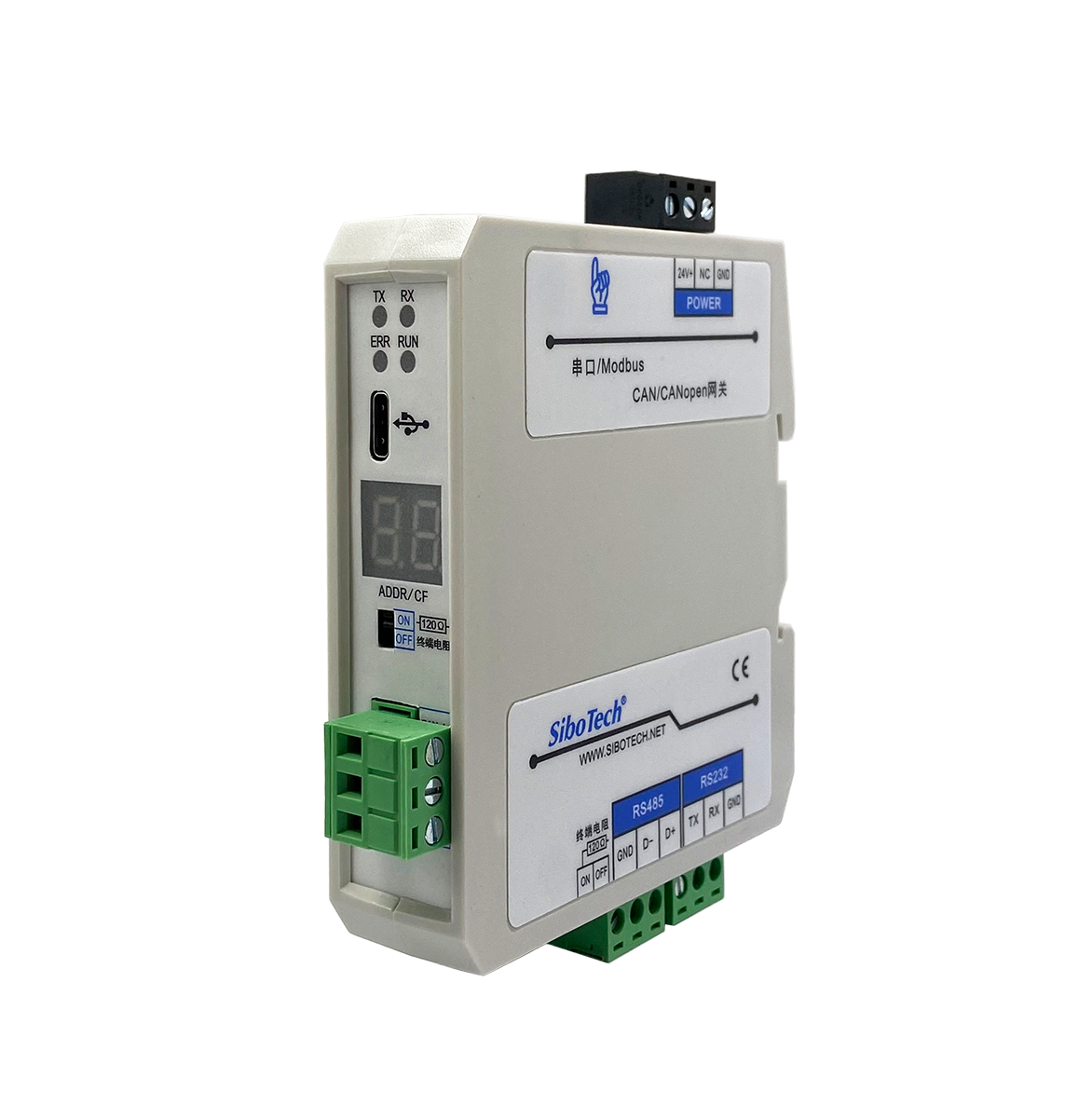

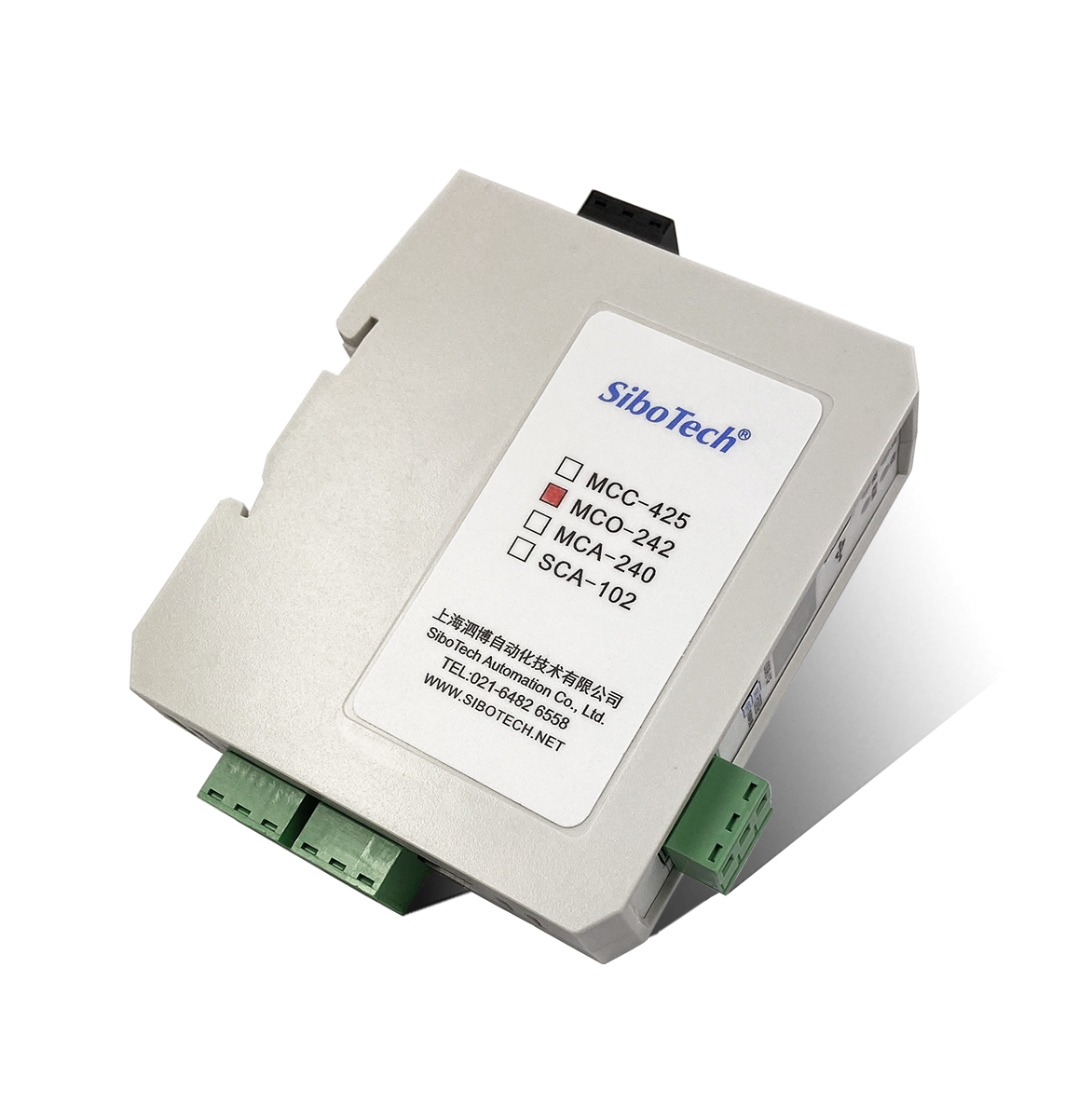

產品外觀
開發套件
相關案例
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
MCO-242 V4.0
/
/
/
/
/
